PISB

Stolpskor

Stolpskorna används till stöd av trästolpar med bredder från 80 mm och uppåt.

CE-märkt
Tekniskt avtal
Användningsklass 3
Acier galvanisé à chaud
Outdoor

Produktinformation

Bilder

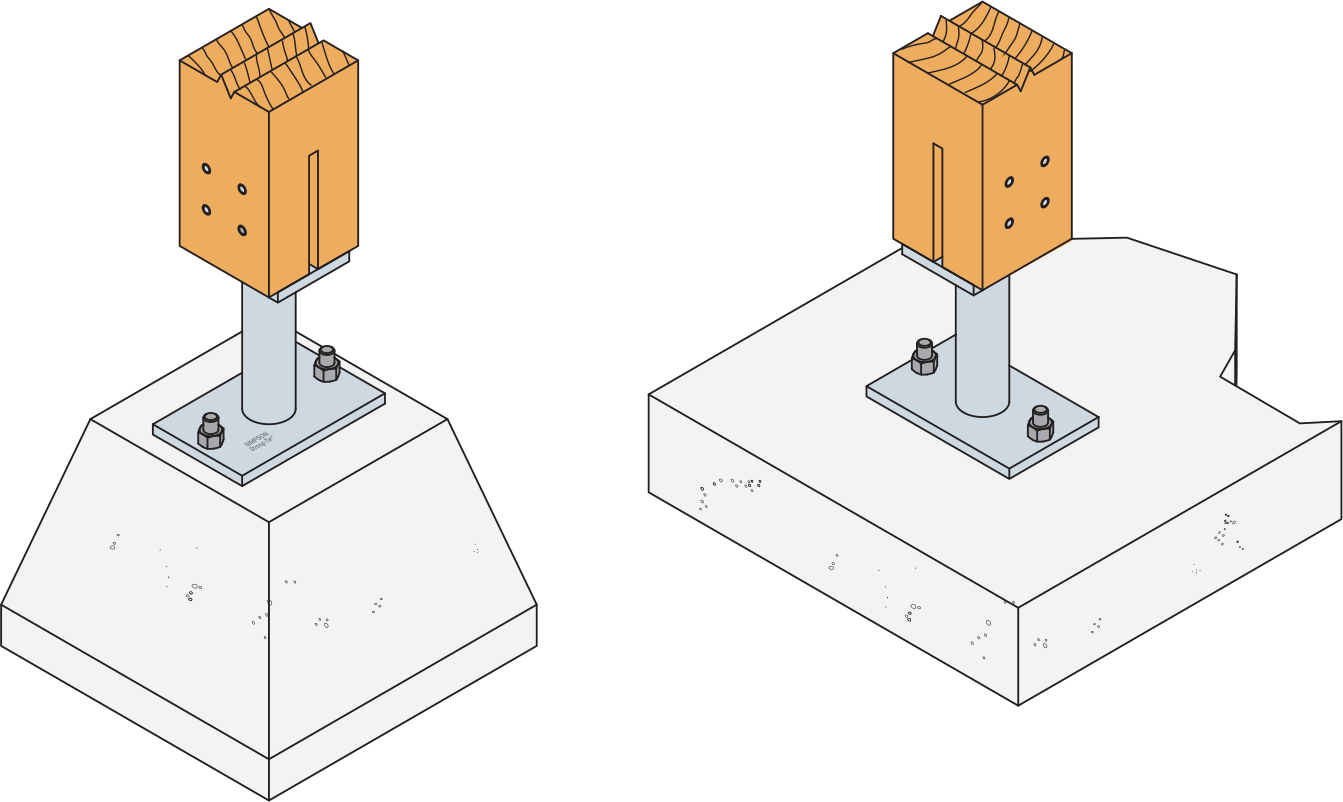

Fixation du PISB160G-K sur support rigide

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S235JR enligt EN 10025
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Fördelar

  • Stolpskorna kan uppta tryck, drag och vågrät last

Applikationer

Monteras på

  • Trästolpar
  • Stolpskons rör gjuts in i betong

Användingsområden

  • PISB-stolpskor sätts fast i betong

Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Övre delens hål Hål i bottenplattan
A B C D E F G H t1 t2 Ø8,5 Ø14
PISB160G10080110160100168427081042
PISB260G10080110260100168427081042

Karakteristisk bärförmåga

Art. nr. Utspikning Karakteristisk bärförmåga [kN]
På stolpe På betong R1,k R2,k R3,k R4,k
- Typ - Typ Dornlängd [mm] Dornlängd [mm] Dornlängd [mm]
80 100 120 80 100 120 80 100 120
PISB160G4Ø82Ø12*min (142.8 ; 110.8/kmod)1618.720.7min (10.9 ; 5.6/kmod)5.6/kmod5.6/kmod4.1min (5.9 ; 5.1 /kmod)min (7.9 ; 5.5 /kmod)
PISB260G4Ø82Ø12*min (142.8 ; 110.8/kmod)1618.720.7min (10.9 ; 5.6/kmod)5.6/kmod5.6/kmod4.1min (5.9 ; 5.1 /kmod)min (7.9 ; 5.5 /kmod)

Kombinerad last:

_x000D_ _x000D_



_x000D_ _x000D_

* Hänvisning till Simpson Strong-Tie´s ankarsortiment för lämpliga ankare. vanligt använda ankare är BOAXII, SET-XP, WA, AT-HP, beroende på the typ av betong samt kantavstånd.

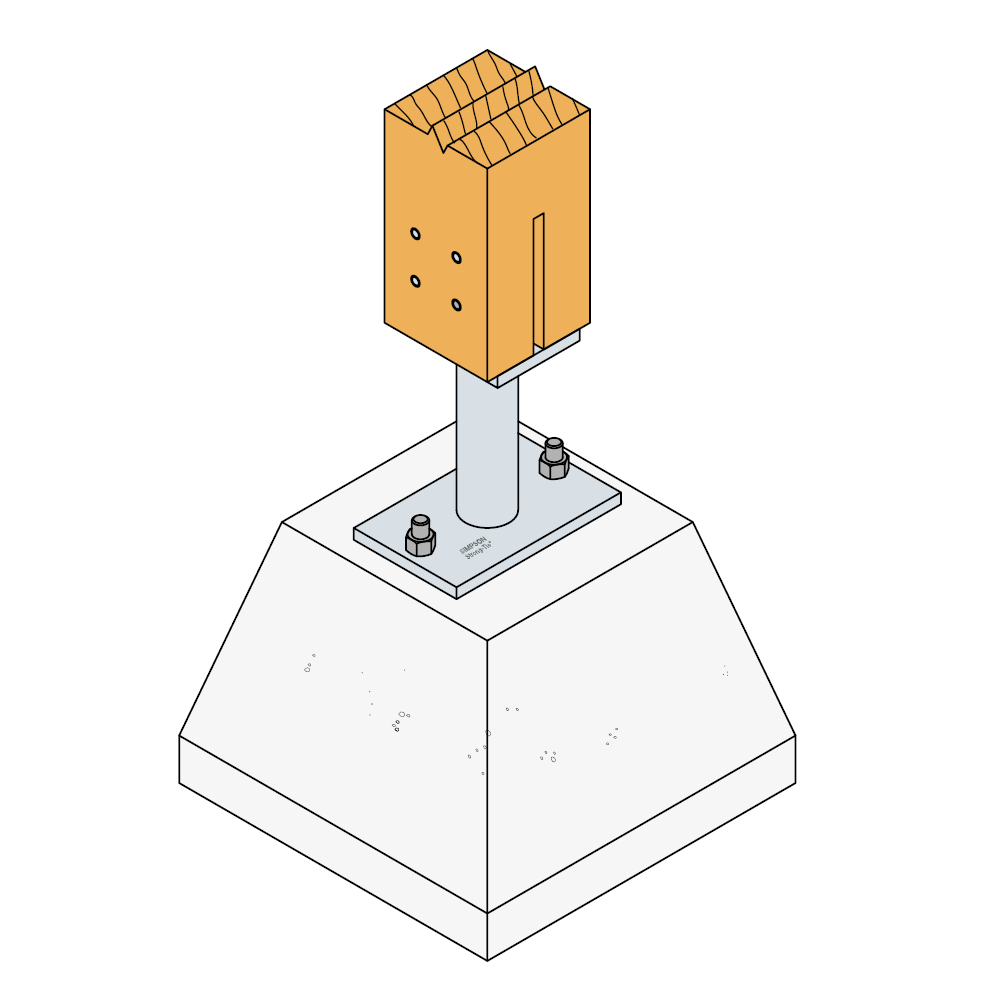

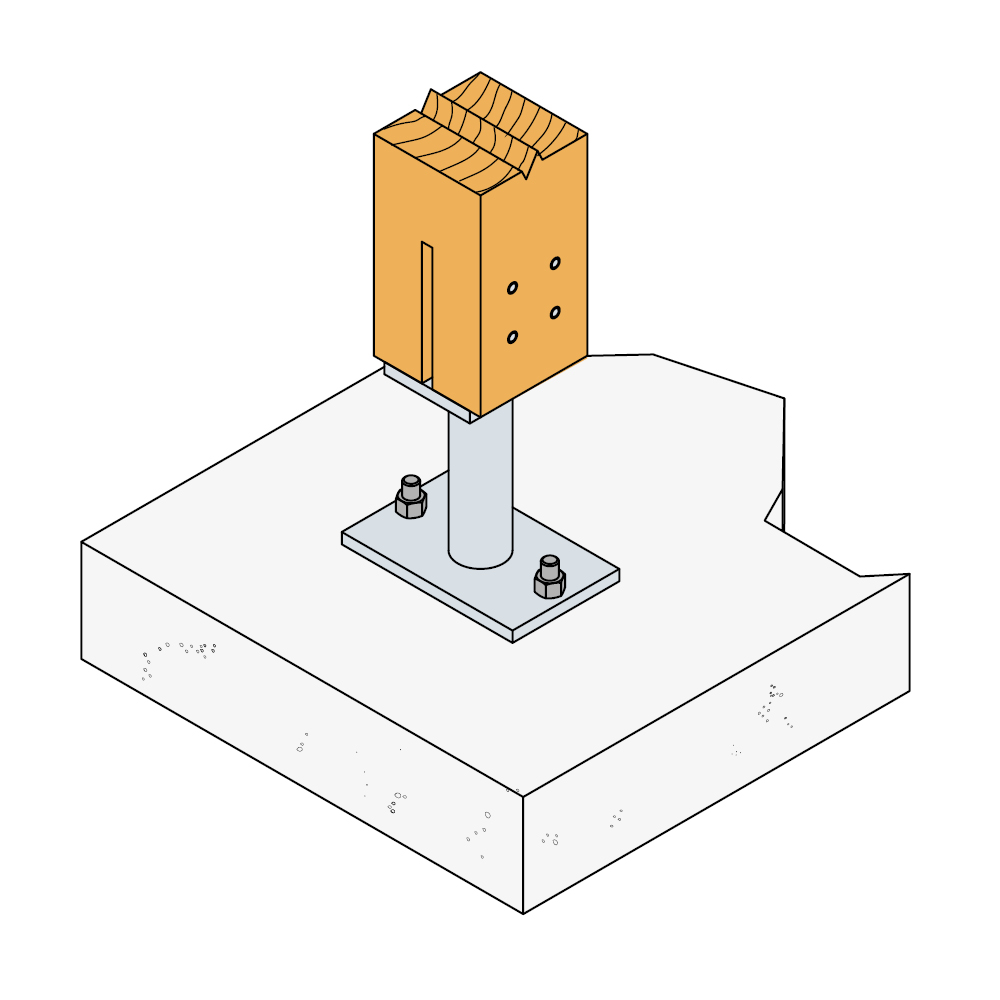

Montage

Montage

Fastsättning

  • PISB-stolpskor sätts fast i betongen med M12/M16-bult
  • I limträstolpens ändträ görs en 9-10 mm bred slits, där beslaget sätts in och sätts fast med 4 st. M8 eller 2 st. M12 varmförzinkade dorn med längd som motsvarar stolpens bredd

Installation
