Ändträbeslag för små träelement/balkar

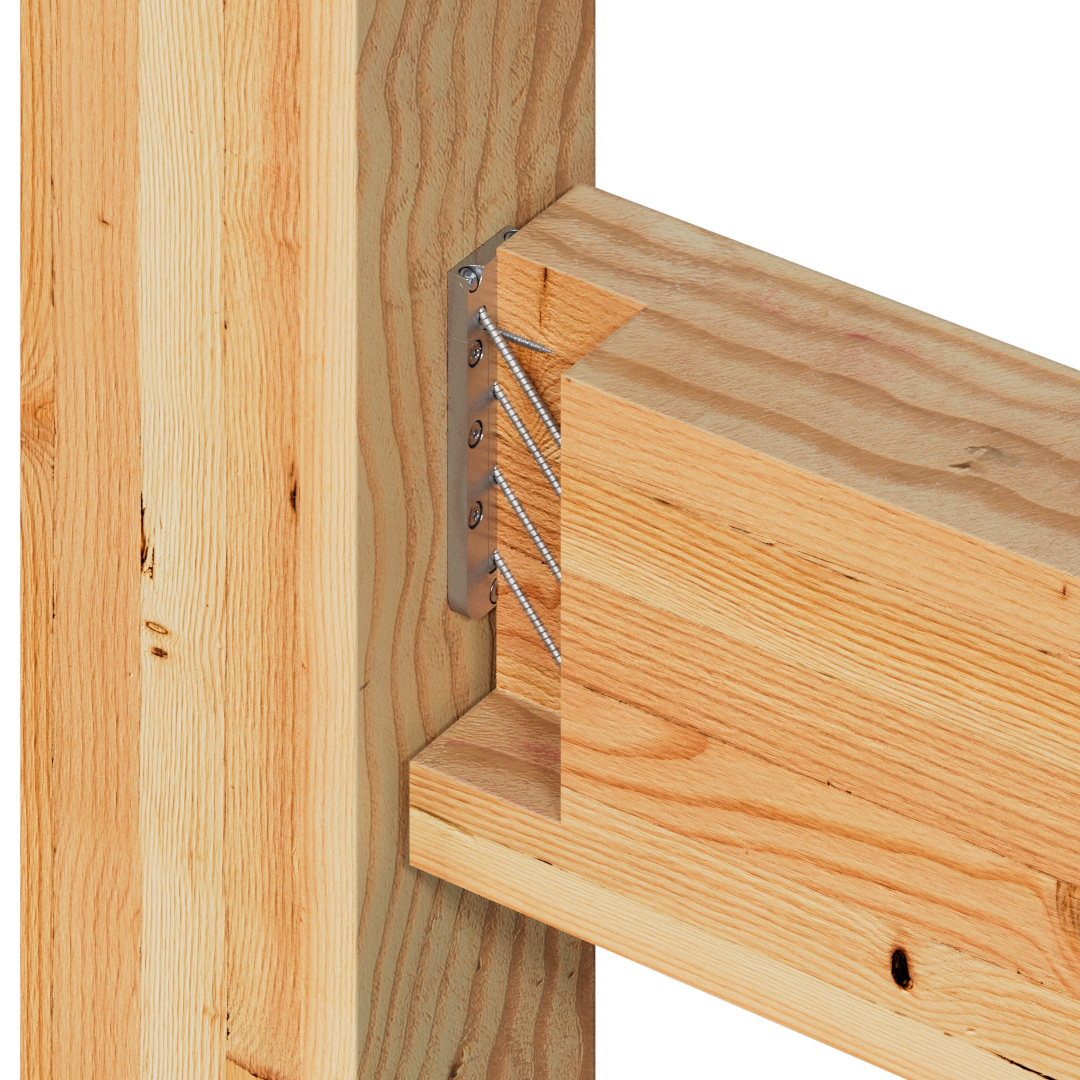

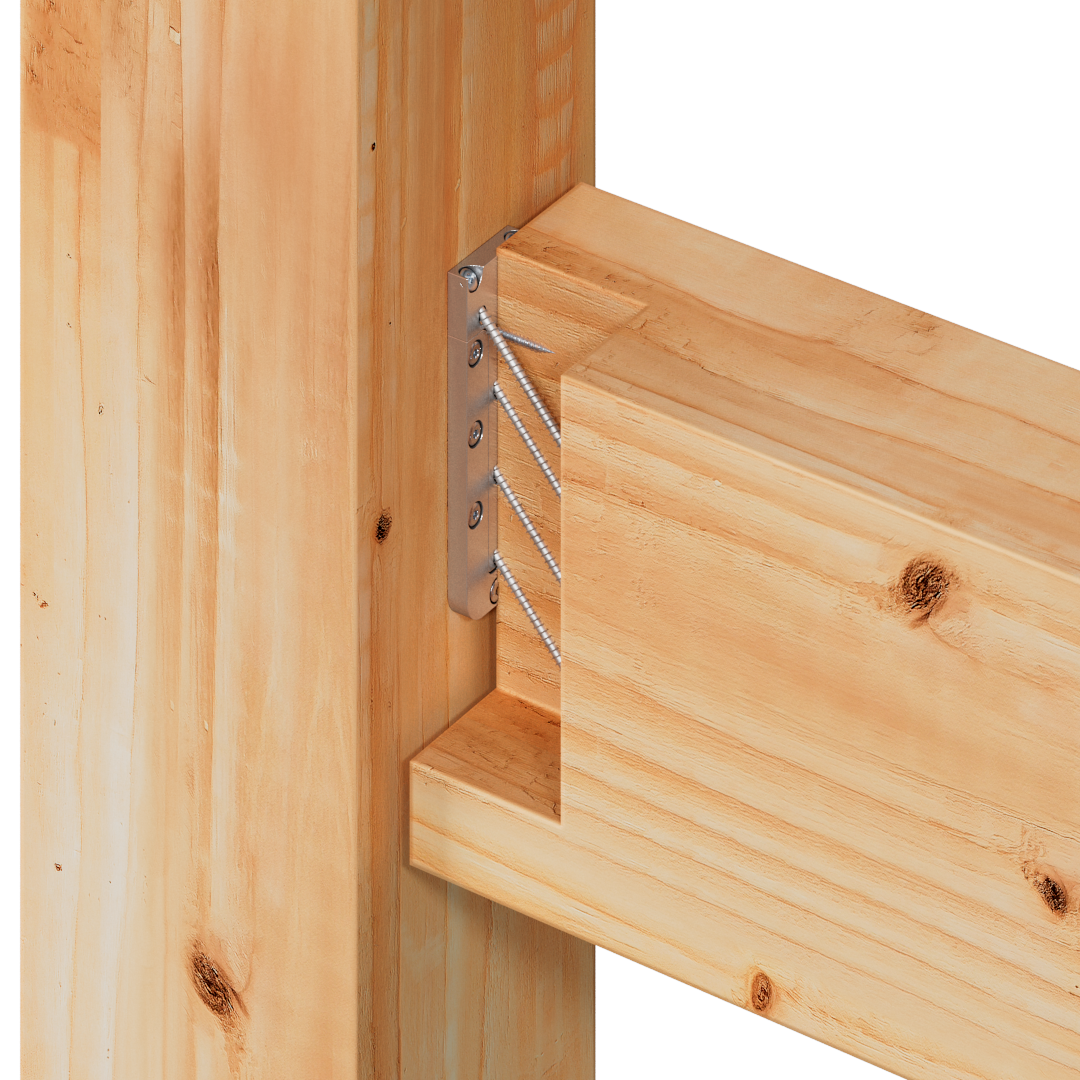

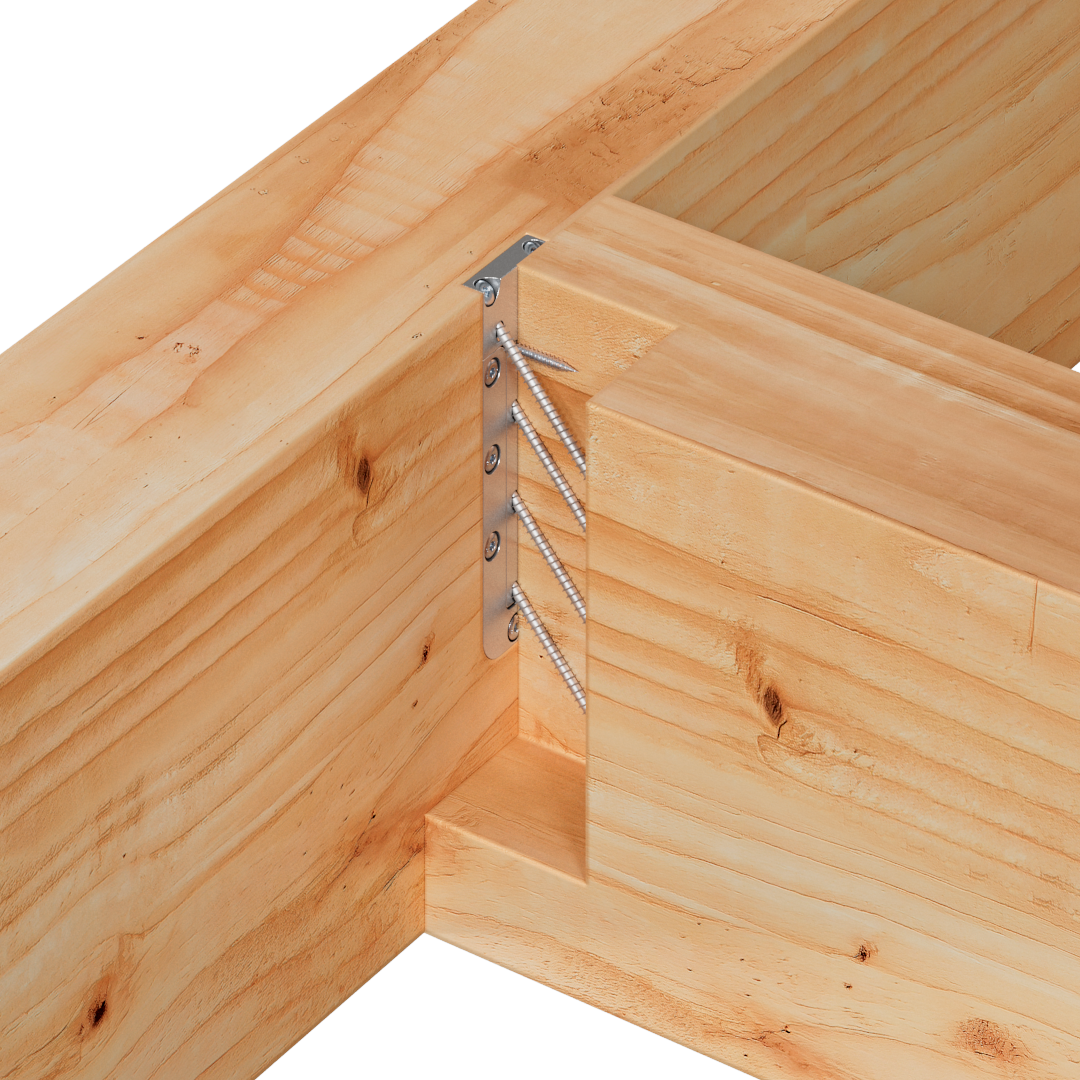

EGCL är ett ändträbeslag som är designat för dolda montage, beslaget kan användas för små träelement/balkar med bredd min. 40 mm och min. höjd från 100 mm. EGCL tar upp laster i alla riktningar och designen förenklar montaget på byggarbetsplatsen eller i fabriken.
Rekommenderade skruvar:
Primärbalk: CSA Ø5.0
Sekundärbalk/Ändträ: TTUFS4.0X60 (Helgängad)





Produktinformation
Egenskaper

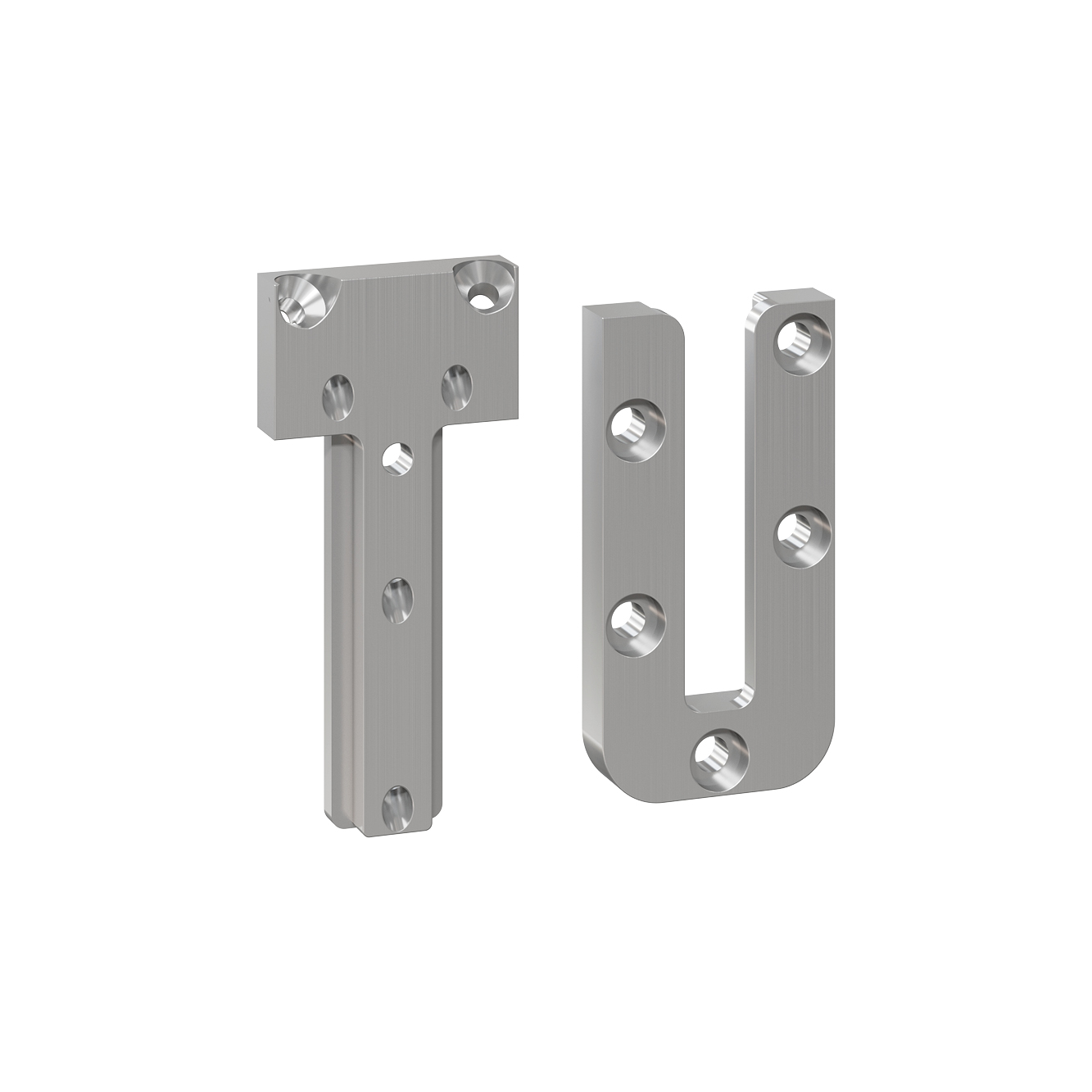

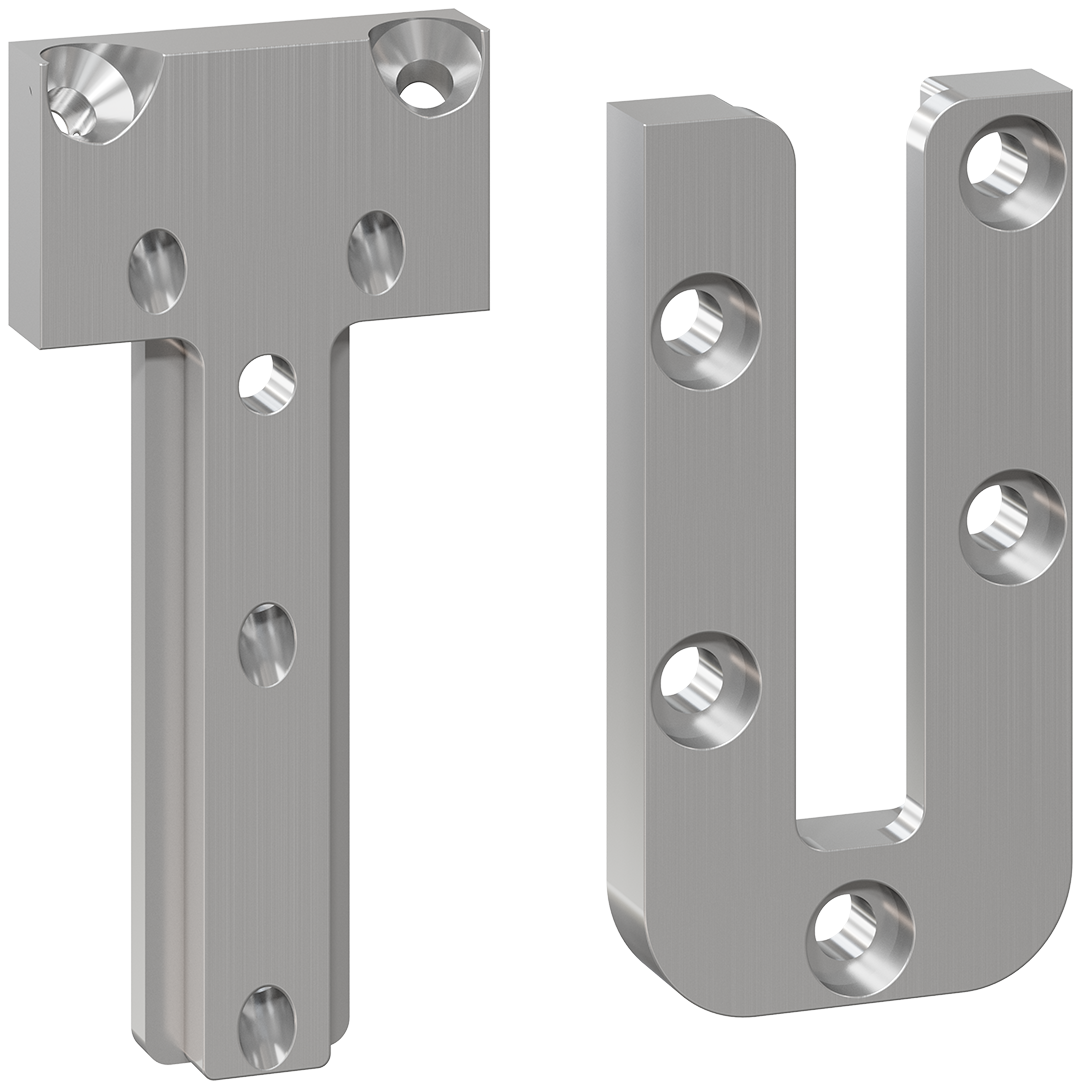

Material

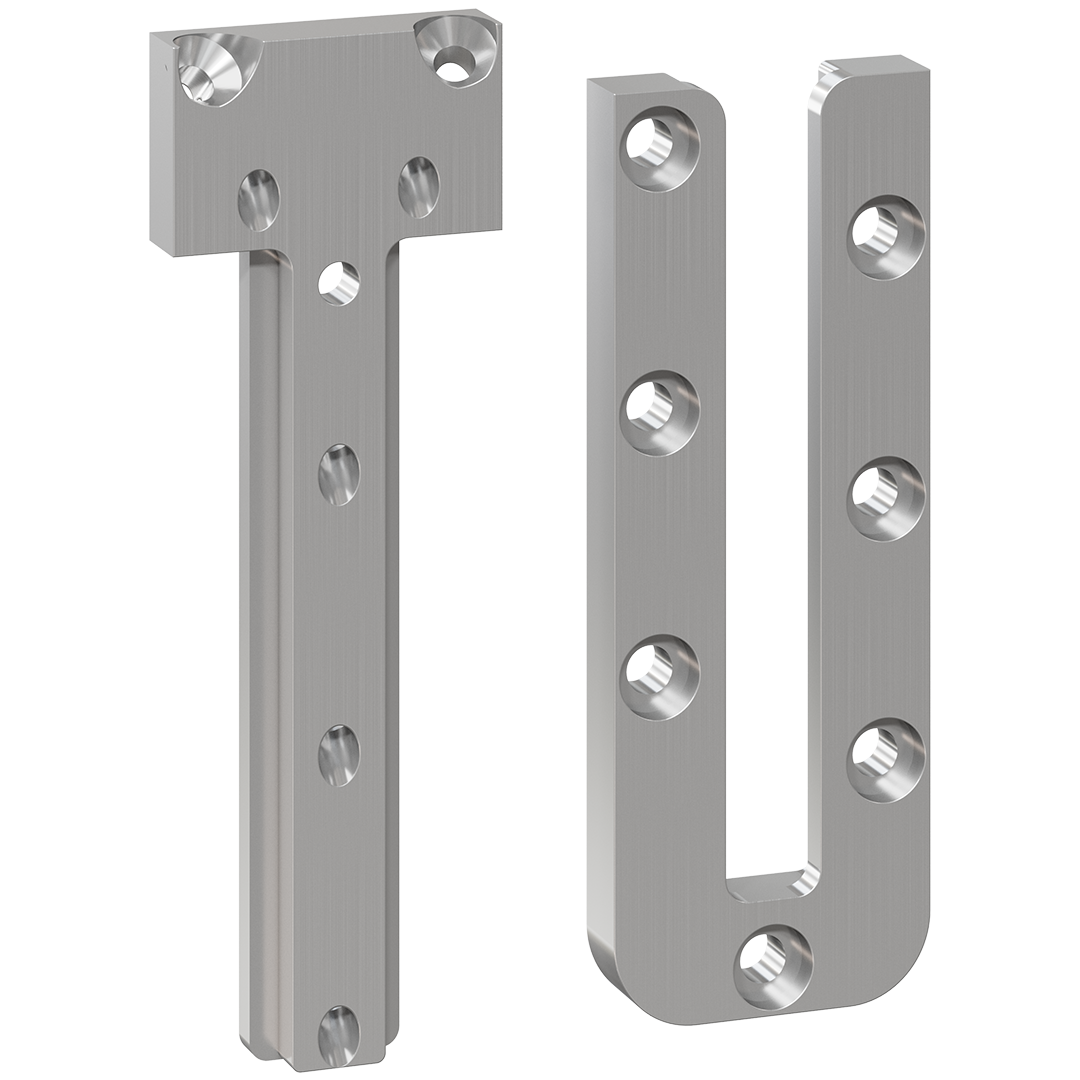

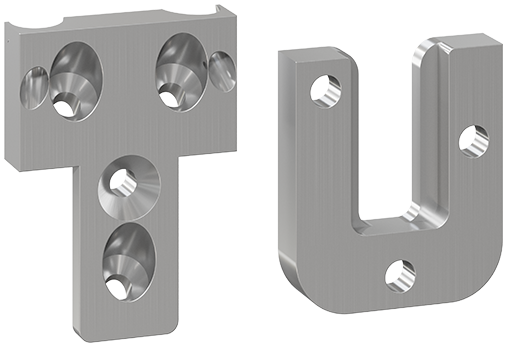

- Del till primärbalk: 8 mm aluminium
- Del till sekundärbalk: 8 mm aluminium
Egenskaper
- Dold anslutning
- Flera användningsområden
- Extremt litet beslag
Applikationer
Lämplig för
- Massivt trä
- Limträ
Applikation
- Endast trä-trä-förbindelser

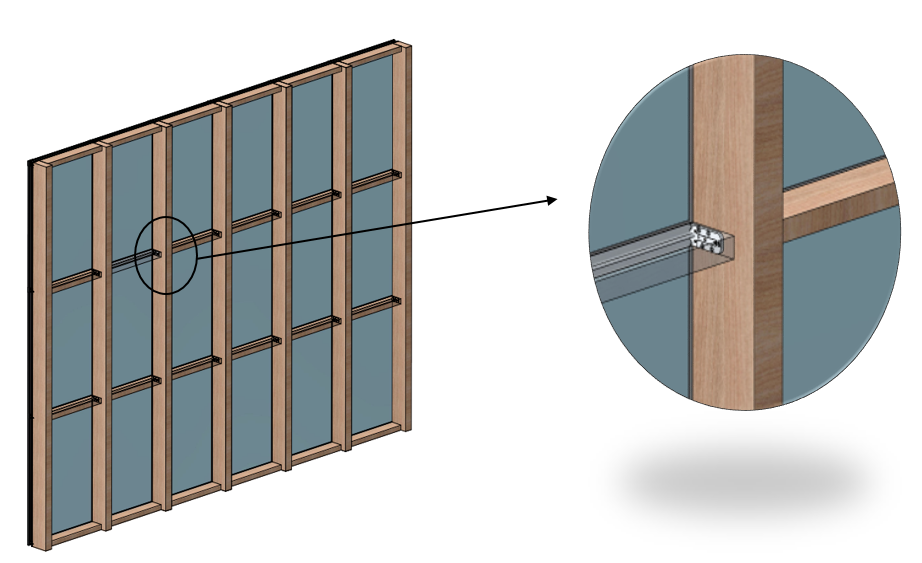

- Fasader

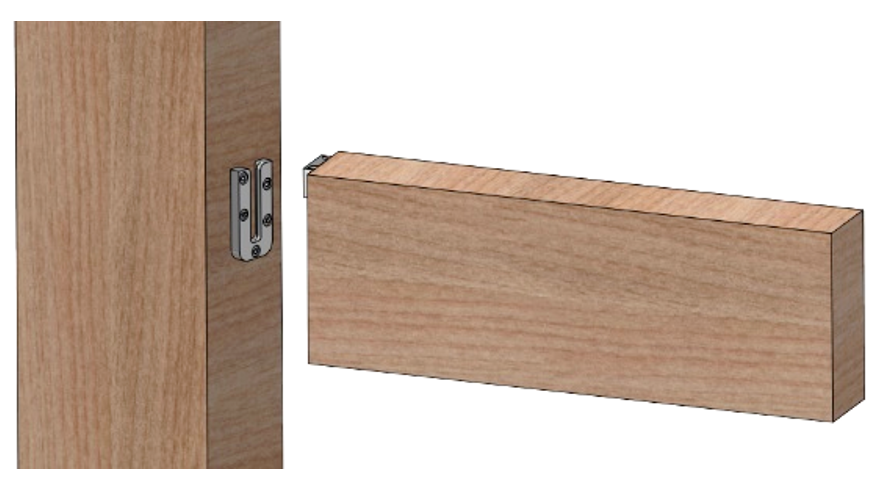

Montage
Montage av EGCL-beslagen förenklas genom användning av en mall som finns i lager.
Spåret kan fräsas med en Ø16 mm fräs och en Ø30 mm bricka.
Teknisk data
Dimensions
| Referens | beslag mått | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| produktmått[mm] | hål | övrigt | ||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t₁ = t₂[mm] | U-part Ø5 | T-part Ø4 | vikt[kg] | ||
| 90° | 45° | 90° | ||||||||
| EGCL60 | 61 | 35 | 48 | 21 | 40 | 8 | 3 | 3 + 2 | 1 | 0.039 |
| EGCL90 | 89 | 35 | 76 | 21 | 68 | 8 | 5 | 4 + 2 | 1 | 0.058 |
| EGCL120 | 117 | 35 | 104 | 21 | 96 | 8 | 7 | 5 + 2 | 1 | 0.076 |
Except for the two optional uplift screws, fill all screw holes with screws.
To prevent rotation and to absorb uplifting, lateral and axial loads, two optional fully threaded screws are inserted from the joist through the connector into the header.

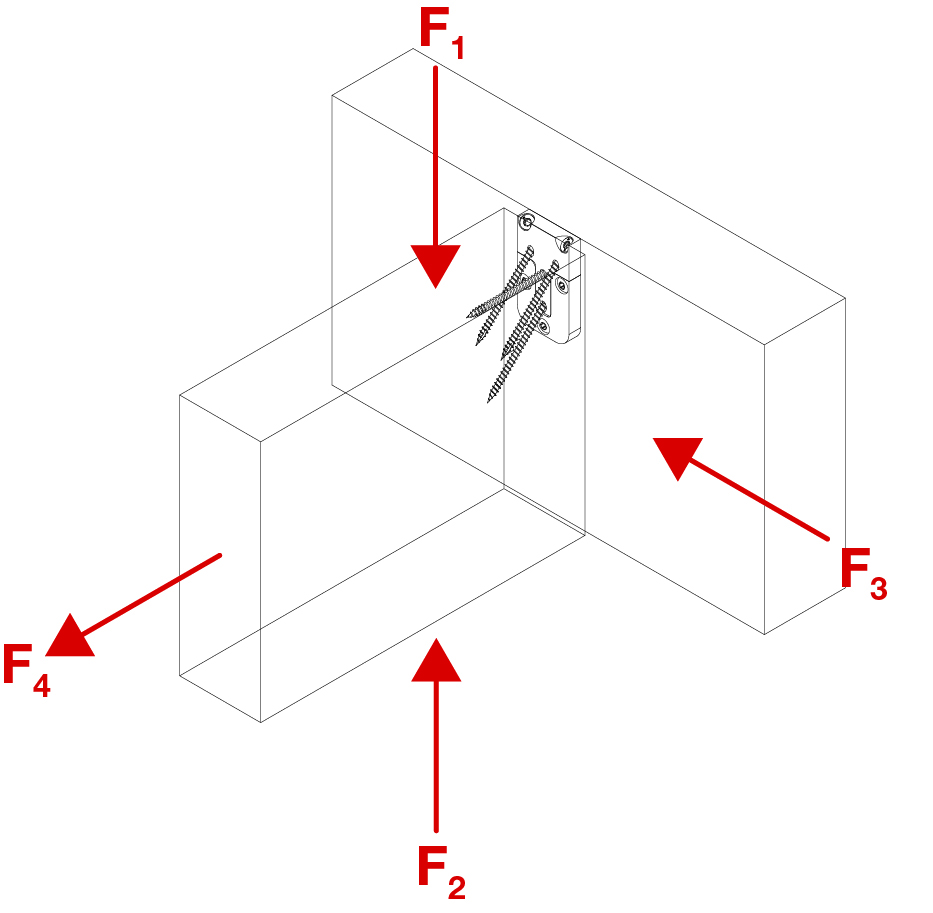

Karakteristiska kapaciteter – Träbalk till träbalk
| Referens | Hanger kapacitet | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Characteristic capacities - trä Beam to trä beam | ||||||||||
| Characteristic capacities - trä C24[kN] | Fastener antal | min. mått - balk[mm] | ||||||||
| R₂,ₖ | R3,k | R₄.ₖ | R₁,ₖ | balk | Header / post | B | H | |||
| balk bredd | TTUFS 4,0x60 (No.77616) | TTUFS 4,0x60 (No.77616) - optional | CSA 5,0x40 | |||||||
| ≥40mm | ≥60mm | |||||||||
| EGCL60 | 3.1 | 1.5 | 2.3 | 5.3 | 6.7 | 4 | 2 | 3 | 40 | 100 |
| EGCL90 | 3.6 | 1.8 | 3.1 | 5.9 | 8.9 | 5 | 2 | 5 | 40 | 120 |
| EGCL120 | 4.2 | 2.2 | 3.9 | 7.5 | 11.1 | 6 | 2 | 7 | 40 | 150 |
The specified values apply to the minimum dimensions of the joist.
For larger cross-sections and different screws, observe the specifications of the respective ETA.
If the force is only in the F1 direction, the two optional screws from above can be left out.
Karakteristiska kapaciteter – R_3,k – inkl. förstärkningsskruvar
| Referens | Hanger kapacitet | ||||||
|---|---|---|---|---|---|---|---|
| Reinforcing skruvar in the balk Full gänga skruv 4,0x l * | Characteristic capacities - R3,k - depending of min. mått of balk | ||||||
| high[mm] | bredd | ||||||
| CNA4.0x40[mm] | 50[mm] | 60[mm] | 70[mm] | 80[mm] | |||
| EGCL60 | 3 | 100 | 2.6 | 3.3 | 3.9 | 4.6 | 5.2 |
| EGCL90 | 3 | 120 | 3.1 | 3.9 | 4.7 | 5.2 | 6.2 |
| EGCL120 | 4 | 150 | 3.9 | 4.9 | 5.9 | 6.8 | 7.8 |

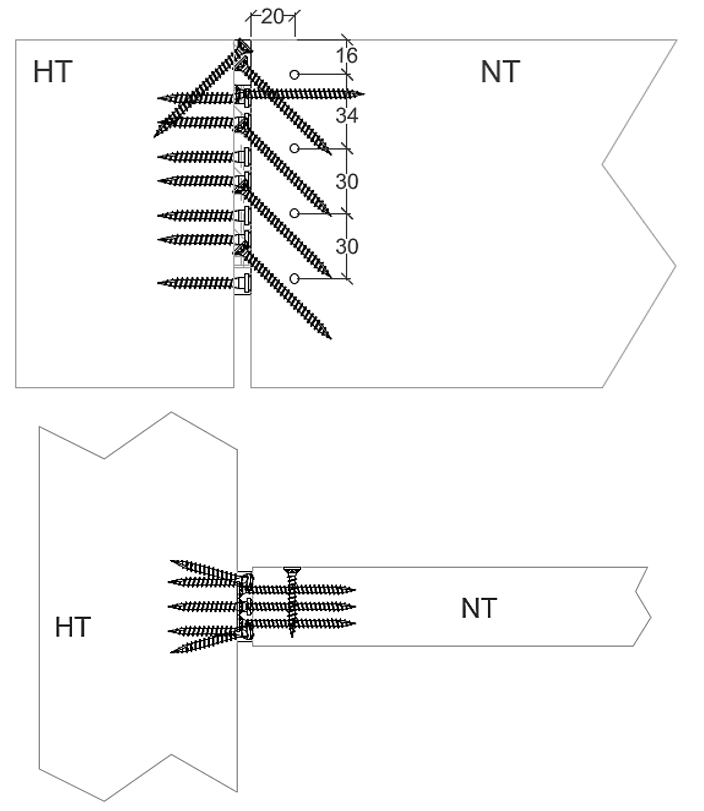

* The reinforcement screws are countersunk screws with full thread and must be selected according to the joist width:
40-60 mm (joist width) = screw length max. 5 mm and lg max. 10 mm shorter than joist width
70-80 mm (joist width) = screw length max. 10 mm and lg max. 20 mm shorter than joist width
Montage
Montage
Infästning

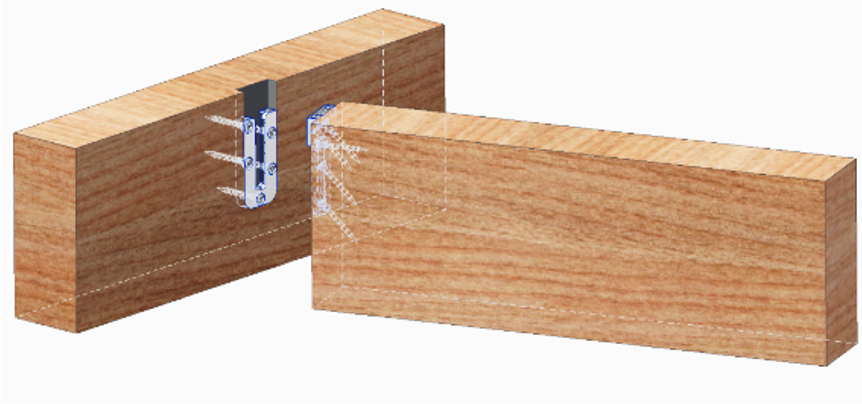

Primärbalk: CSA Ø5 mm enligt ETA-04/0013: CSA-skruvarna skruvas in vinkelrätt (90°) mot kopplingen.
På sekundärbalk/ändträ: TTUFS Ø4 mm (helgängad) enligt ETA-21/0670: TTUFS-skruvarna sätts in i 45° vinkel mot beslaget. Förutom en TTUFS i mitten av balken (hane), som sätts in i balken vinkelrätt mot beslaget, denna används också som installationshjälp.
Certifiering
Prestandadeklaration (DoP)
Europeisk teknisk bedömning (ETA)
