EGCM

Ändträbeslag för medelstora träelement/balkar

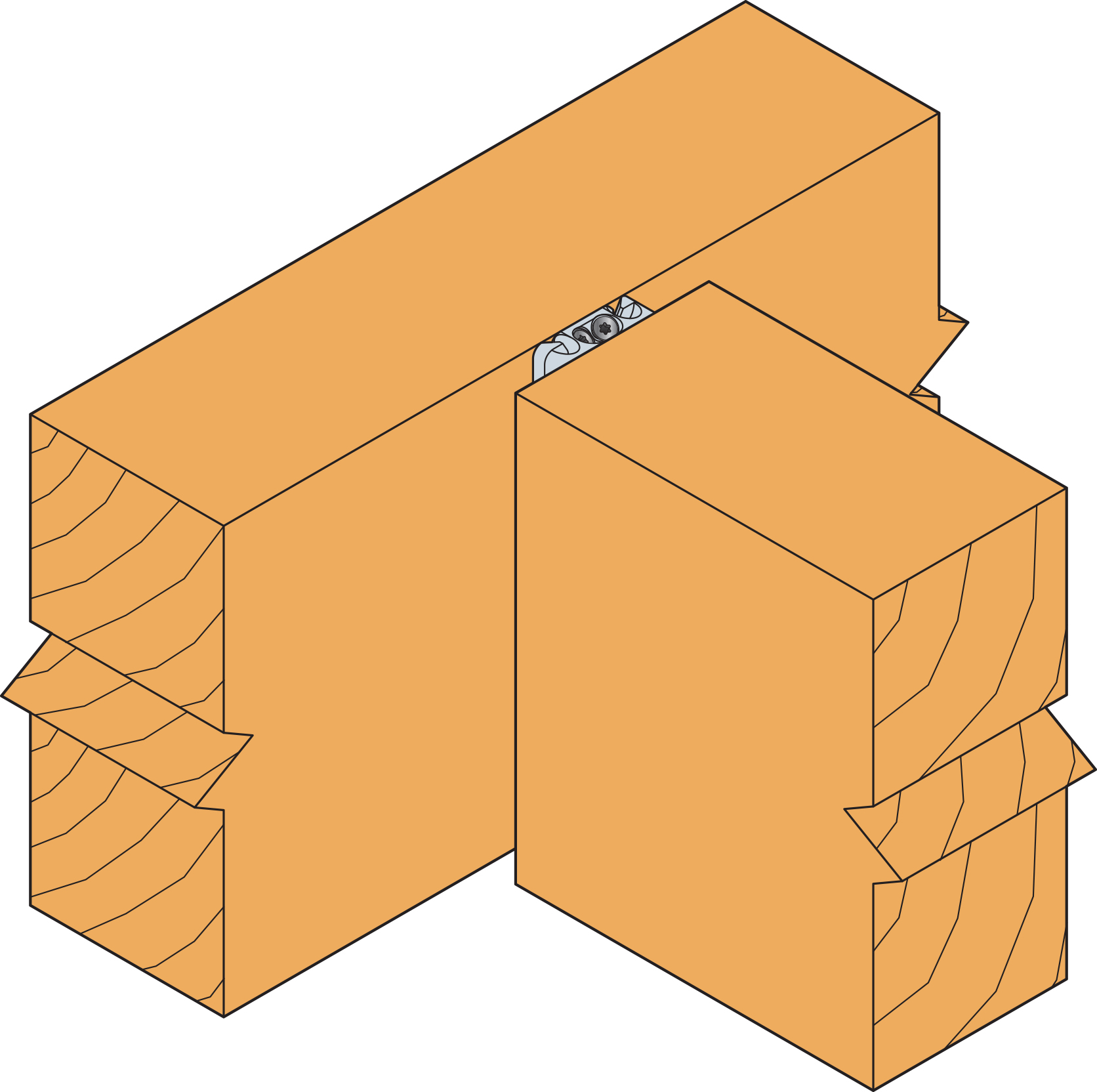

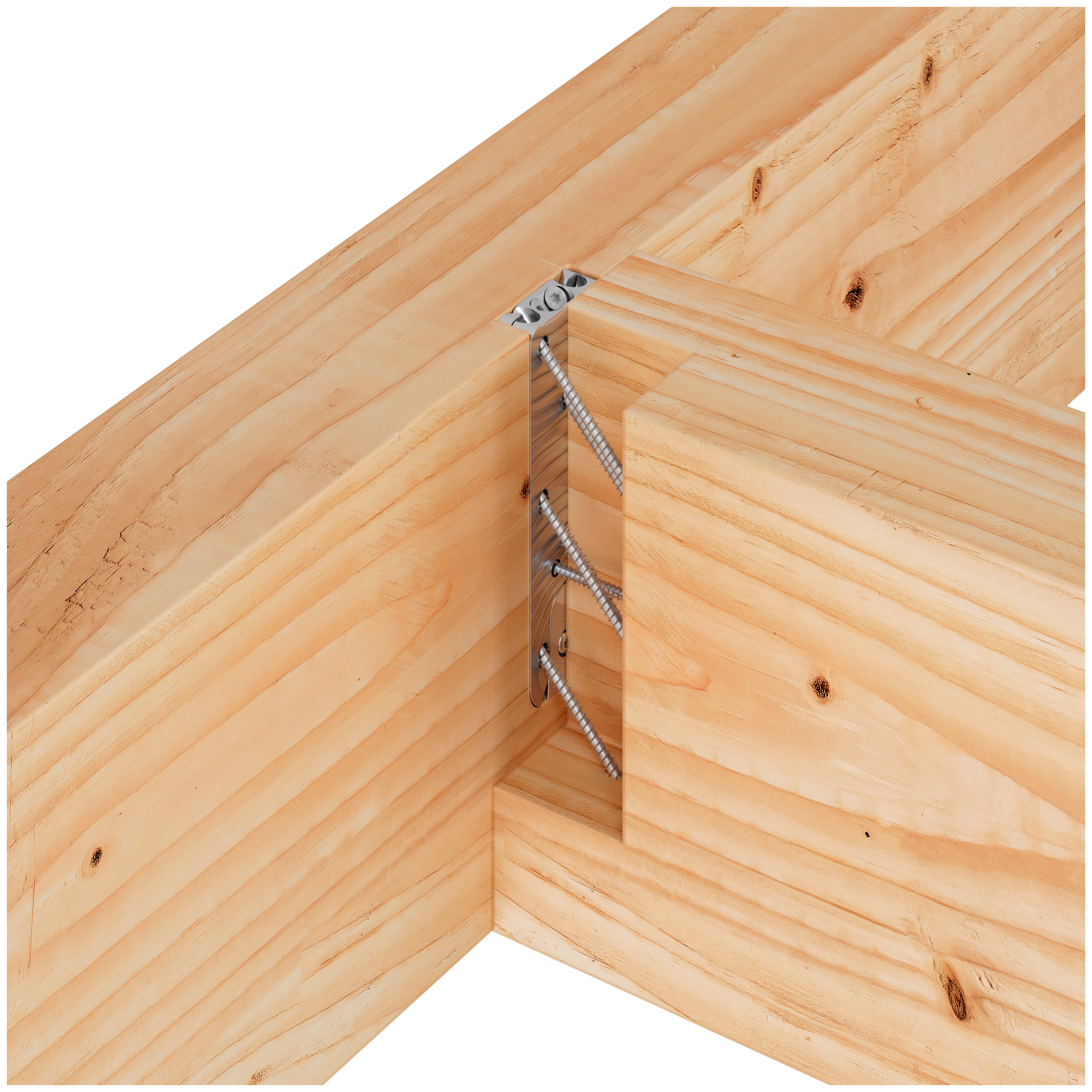

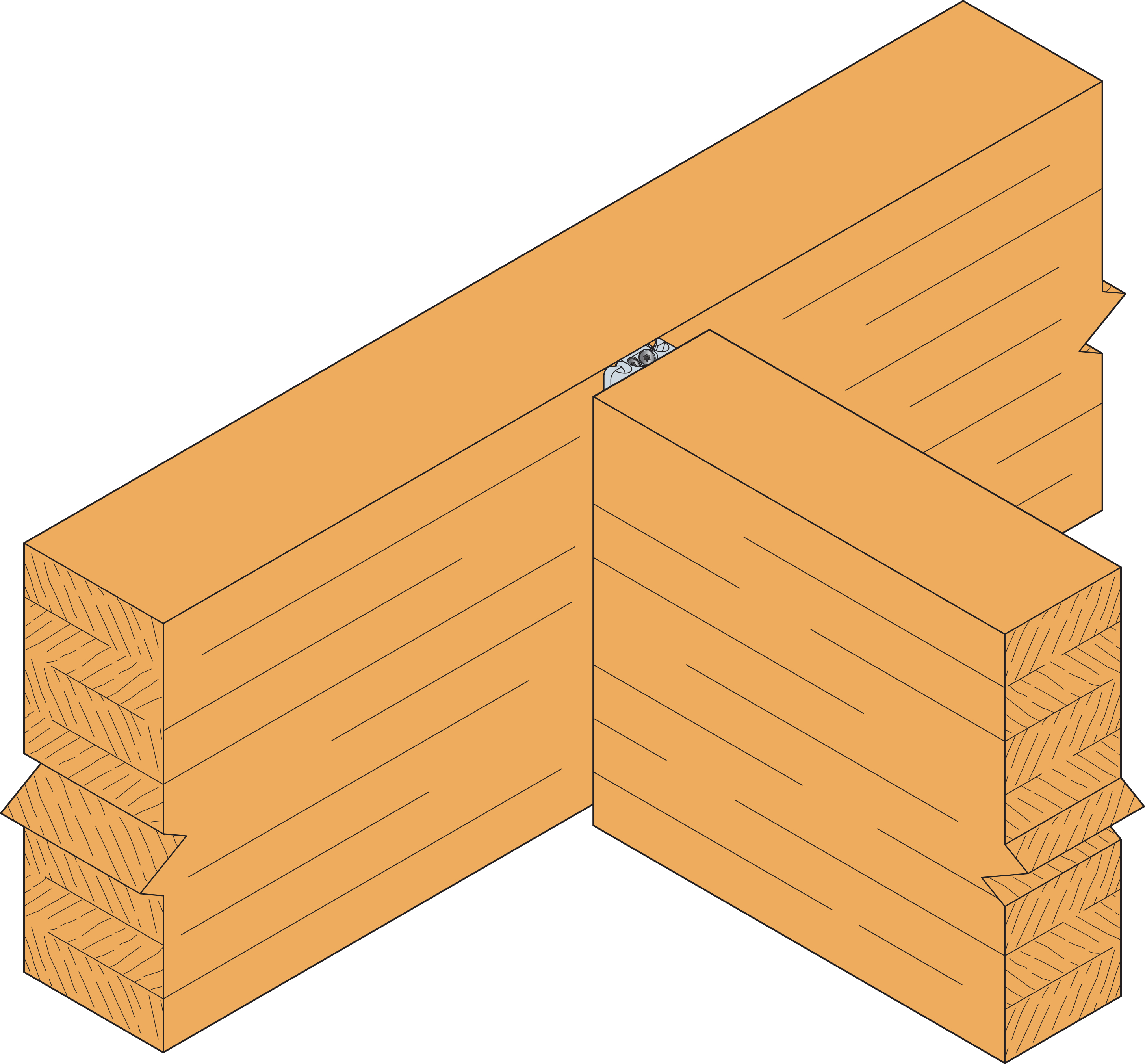

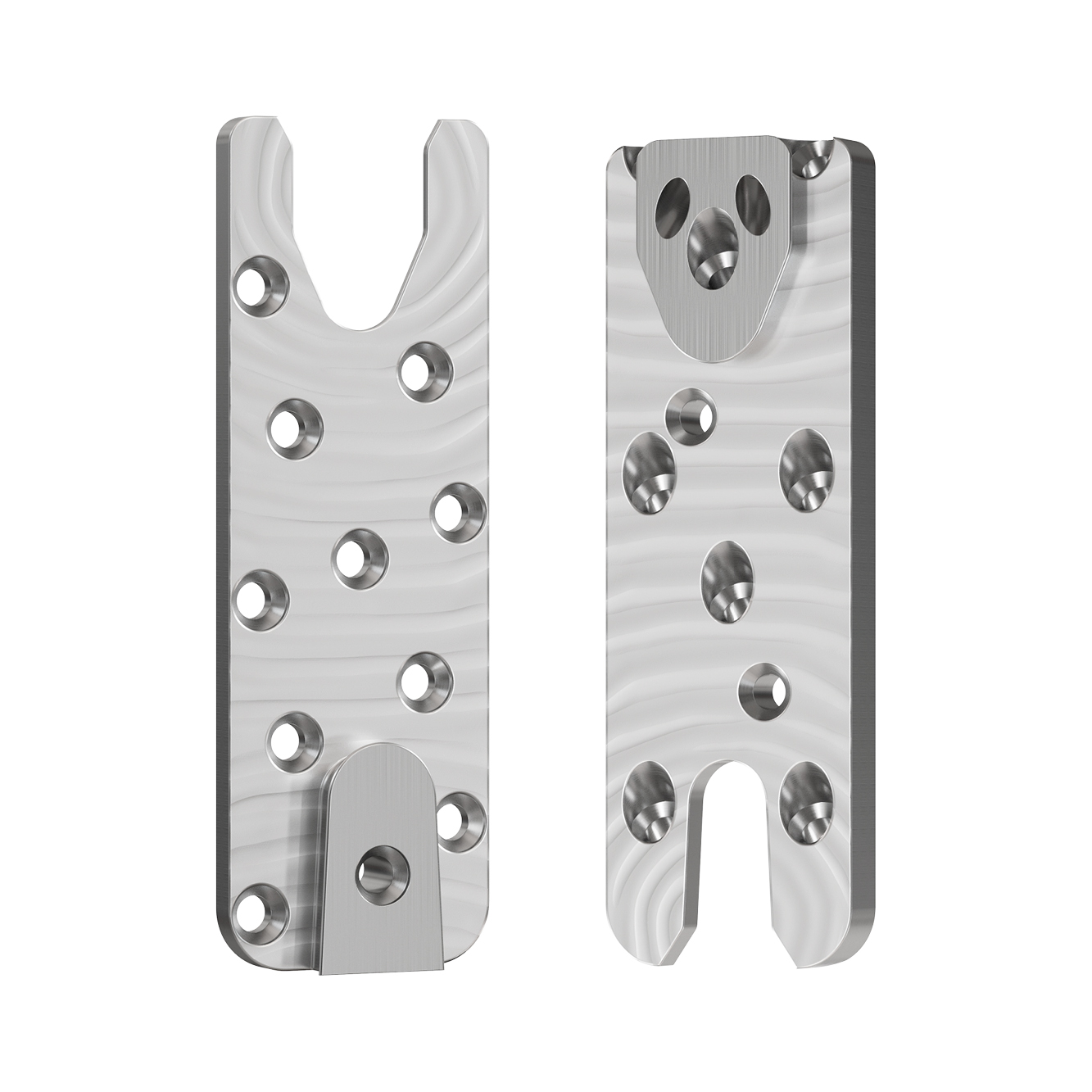

EGCM beslaget är utvecklat för massivträ och avväxling av limträbalkar. Beslaget är två-delat och säkerställer en stark dold infästning mellan balkarna. Eftersom EGCM är inbyggd i konstruktionen uppfyller beslaget 30 min brandklassning. En del av beslaget monteras på primärbalkens sida och den andra halvan i ändträet på sekundärbalken. EGCM kan monteras både infällt i balken och utanpåliggande.

Rekommenderade skruvar: CSFT 6,0 mm

CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
Ny
Ny
Aluminium
Aluminium
Användningsklass 2
Användningsklass 2
Eld, 30 min
Eld, 30 min

Produktinformation

Egenskaper

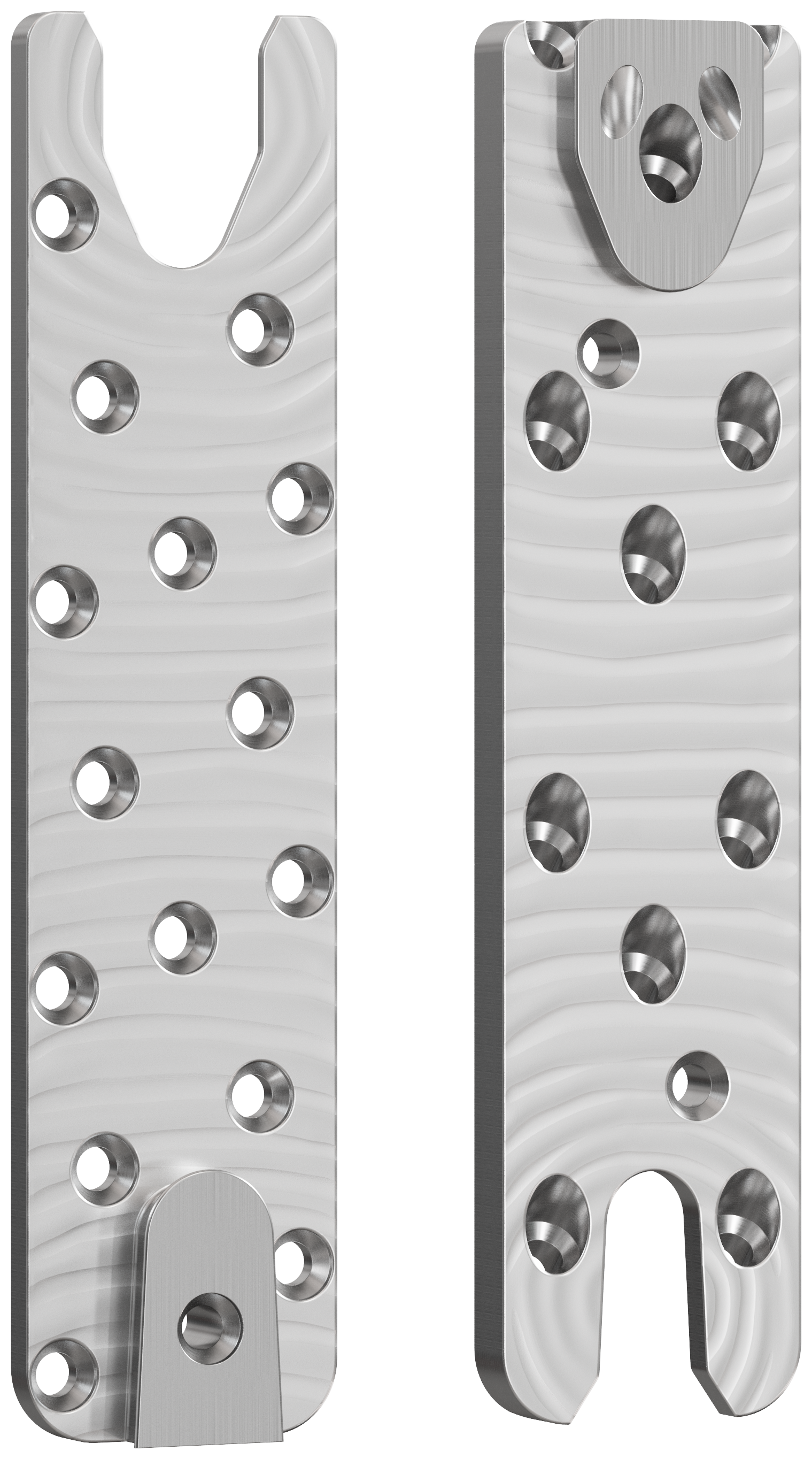

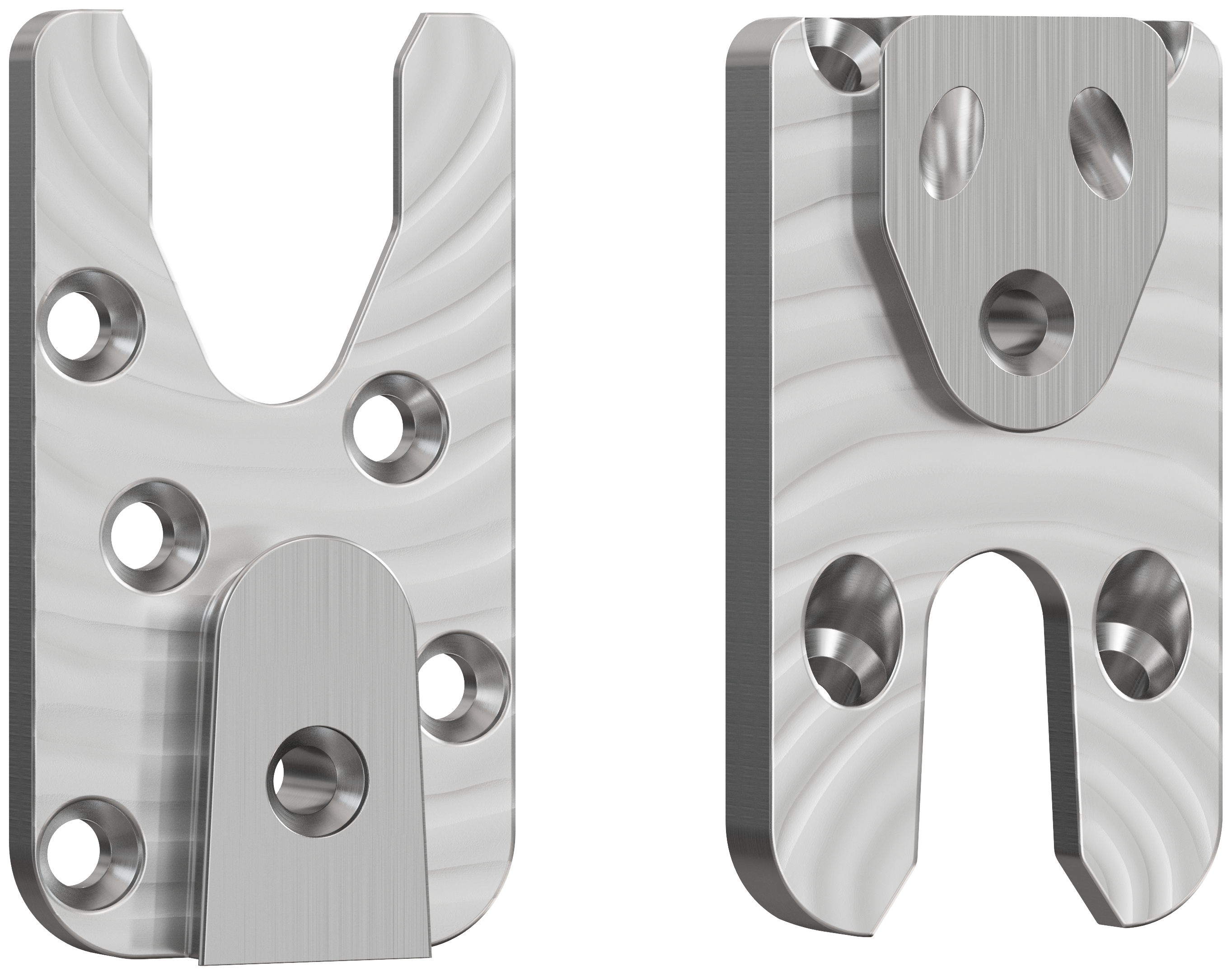

Material

  • Del till primärbalk: 16 mm aluminium
  • Del till sekundärbalk: 16 mm aluminium

Egenskaper

  • Dold förbindelse
  • Ger upp till 30 minuters brandmotstånd

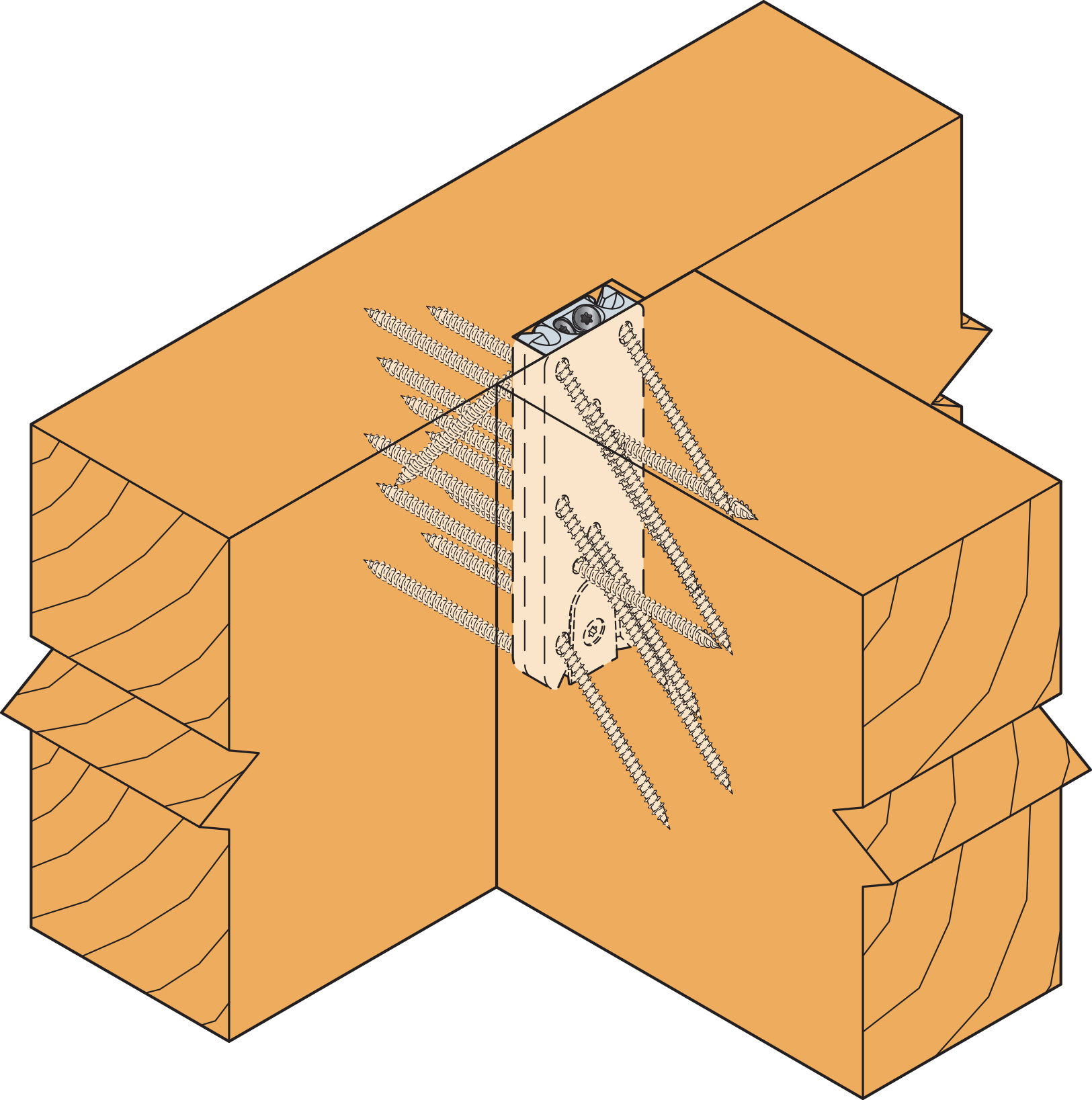

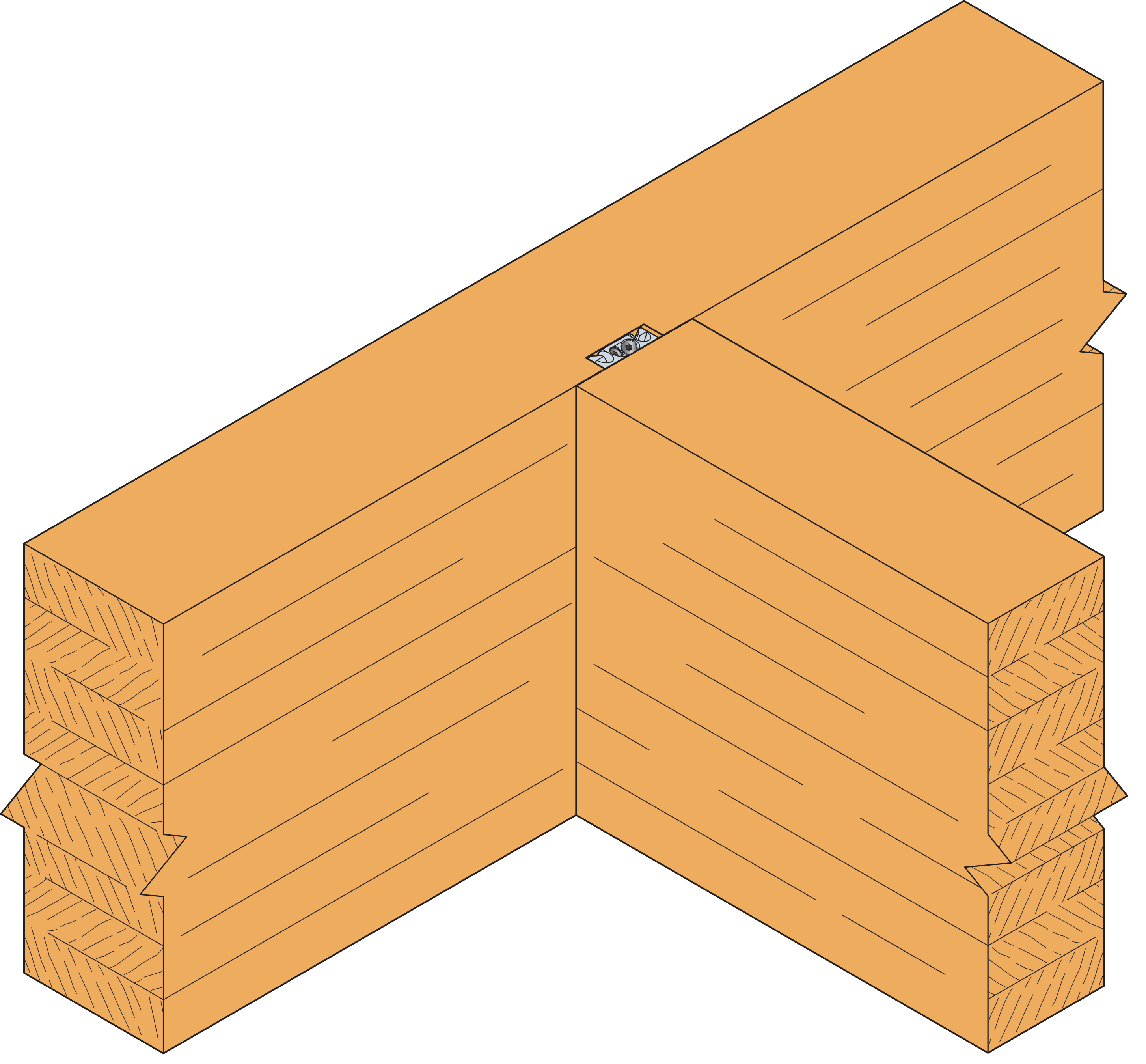

  • Kan fräsas in för infälld montering eller monteras utanpåliggande
  • Kan förinstalleras utanför byggarbetsplatsen för snabbt montage
  • Varje komponent är lätt att para ihop tack vare identisk bredd och höjd
  • Lättviktsaluminium för enkel hantering

Applikationer

Lämplig för

  • Massivt trä
  • Limträ

Applikation

  • Trä-till-trä-förbindelser som en del av byggprojekt med en eller flera våningar

Montage

Montering av EGCM-beslagen förenklas genom användning av en fräsmall som finns i lager.

Spåret kan fräsas med en Ø16 mm fräs och en Ø30 mm bricka.

För mer information om montering av EGCM-beslaget, se instruktionerna för TPEGCM-mallen.

VARNING: EGCM ska inte användas för ett montage med negativ lutning.

Teknisk data

Dimensioner

Dimensioner

Referensbeslag mått
Header mått[mm]produktmått[mm]trä size[mm]Header hål[mm]balk hål[mm]övrigt
Post breddA[mm]B[mm]t[mm]breddhöjd[mm]rundrundvikt[kg]
Min[mm]Min[mm]Min[mm]Max[mm]-15°<β<90°[mm]Ø6.5Ø6.5
EGCM9012590501675***670.17
EGCM150125150501675***11120.28
EGCM210125210501675***18150.4
EGCM270125270501675***21180.52

*Beror på CSFT-skruvens längd

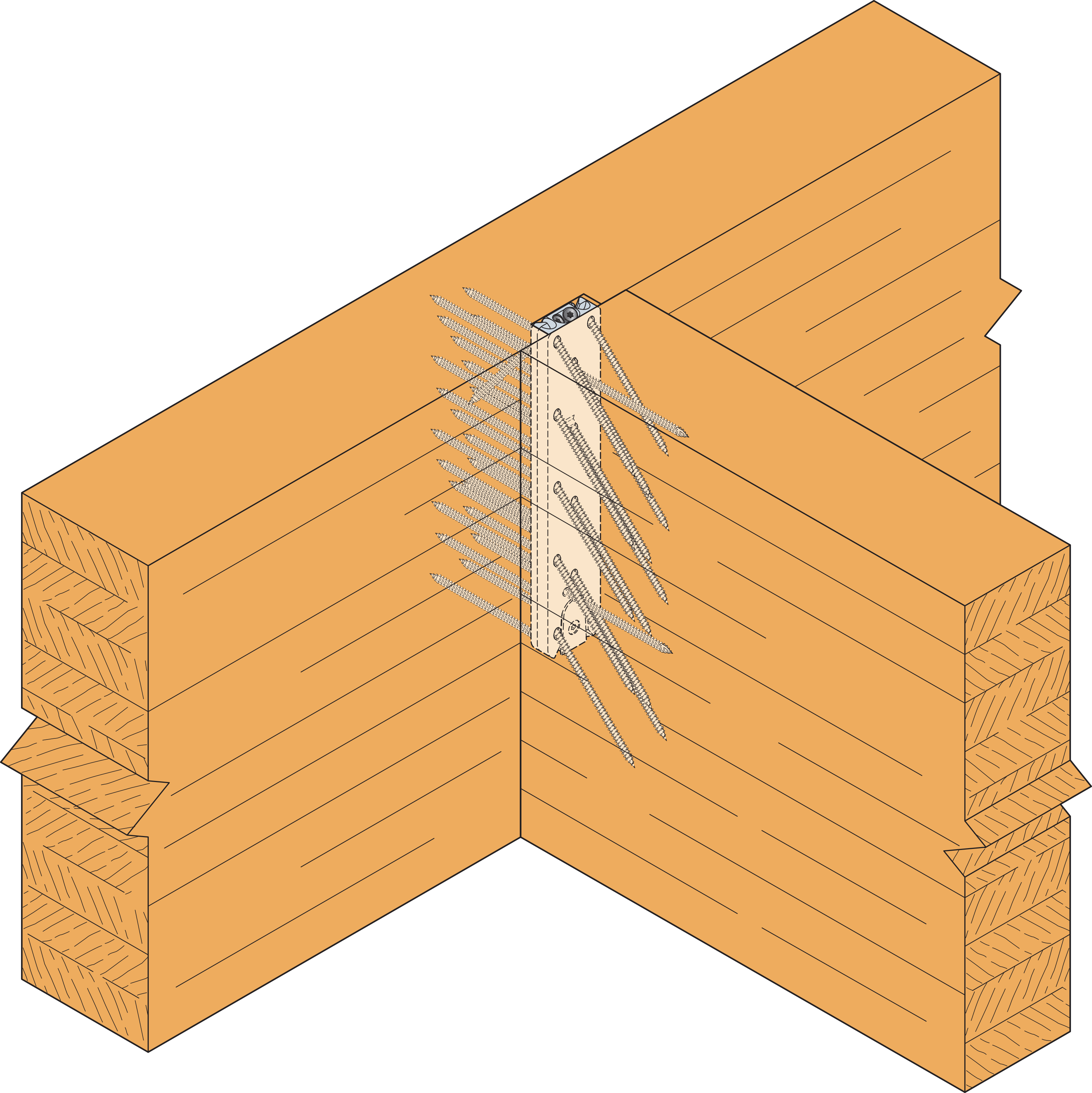

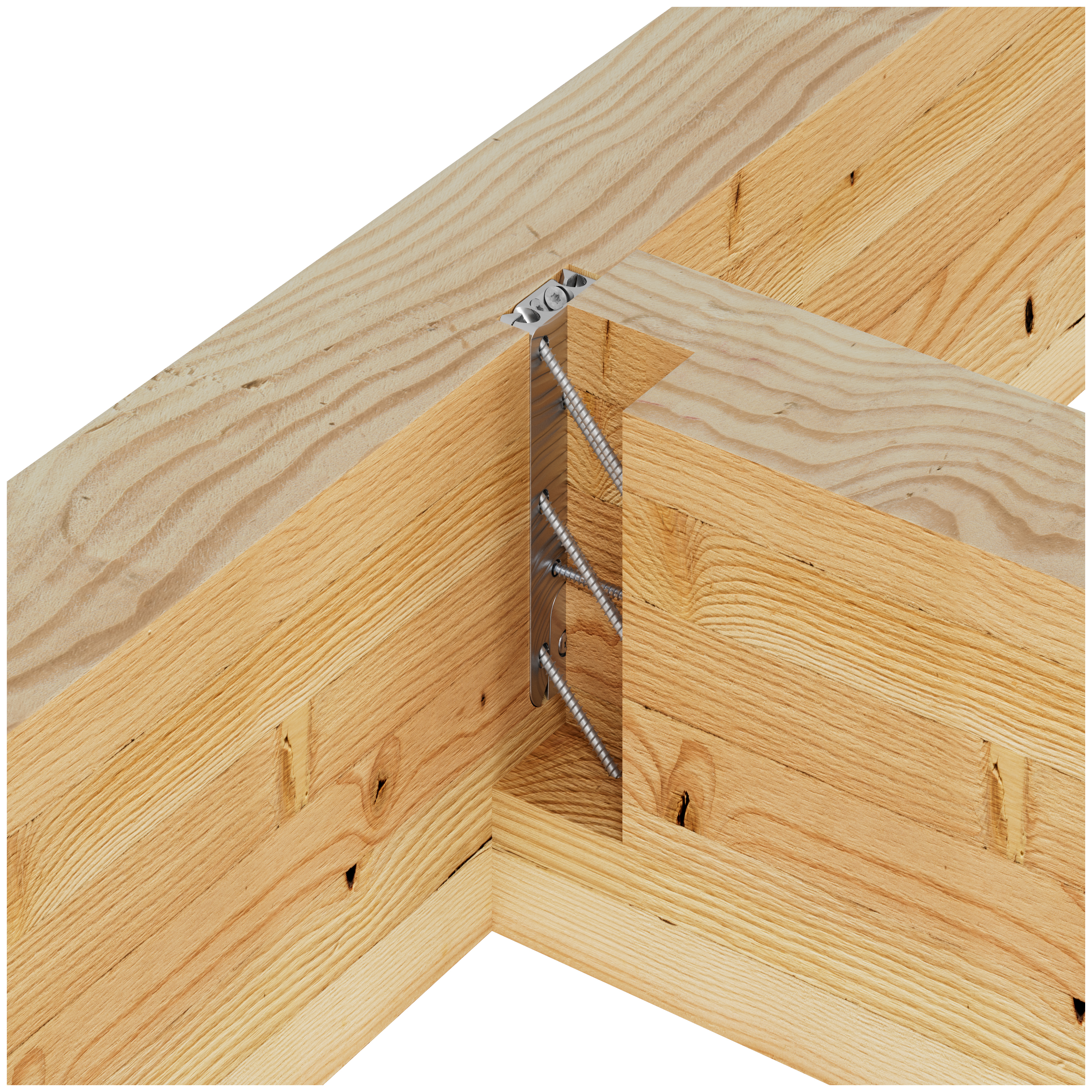

Product characteristic capacities - Timber beam to timber beam

ReferensHanger kapacitet
trä/trä fastening- karakteristiska värden in kn
antal of FastenersCharacteristic capacities - trä C24[kN]
HeaderbalkCSFT6.0x110CSFT6.0x85
antalantalR₂,ₖR₁,ₖR₃,ₖR₄,ₖR₃,ₖ - DER4,k - DEbalk höjd[mm]R₁,ₖR₂,ₖR₃,ₖR₄,ₖR₃,ₖ - DER₄,ₖ - DEbalk höjd[mm]
min.max.min.max.
EGCM906.05 (7)8.718.3149.6*9.615021014.26.512.78.6*8.6135180
EGCM15011.010 (12)8.735.625.918.7*18.2 / kmod21035027.86.523.716.7*16.7195270
EGCM21016.013 (15)8.74631.424.9*18.2 / kmod27039035.66.528.622.3*18.2 / kmod255360
EGCM27021.016 (18)8.756.236.431*18.2 / kmod33048043.26.53327.7*18.2 / kmod315450

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header must be installed to block the uplift.

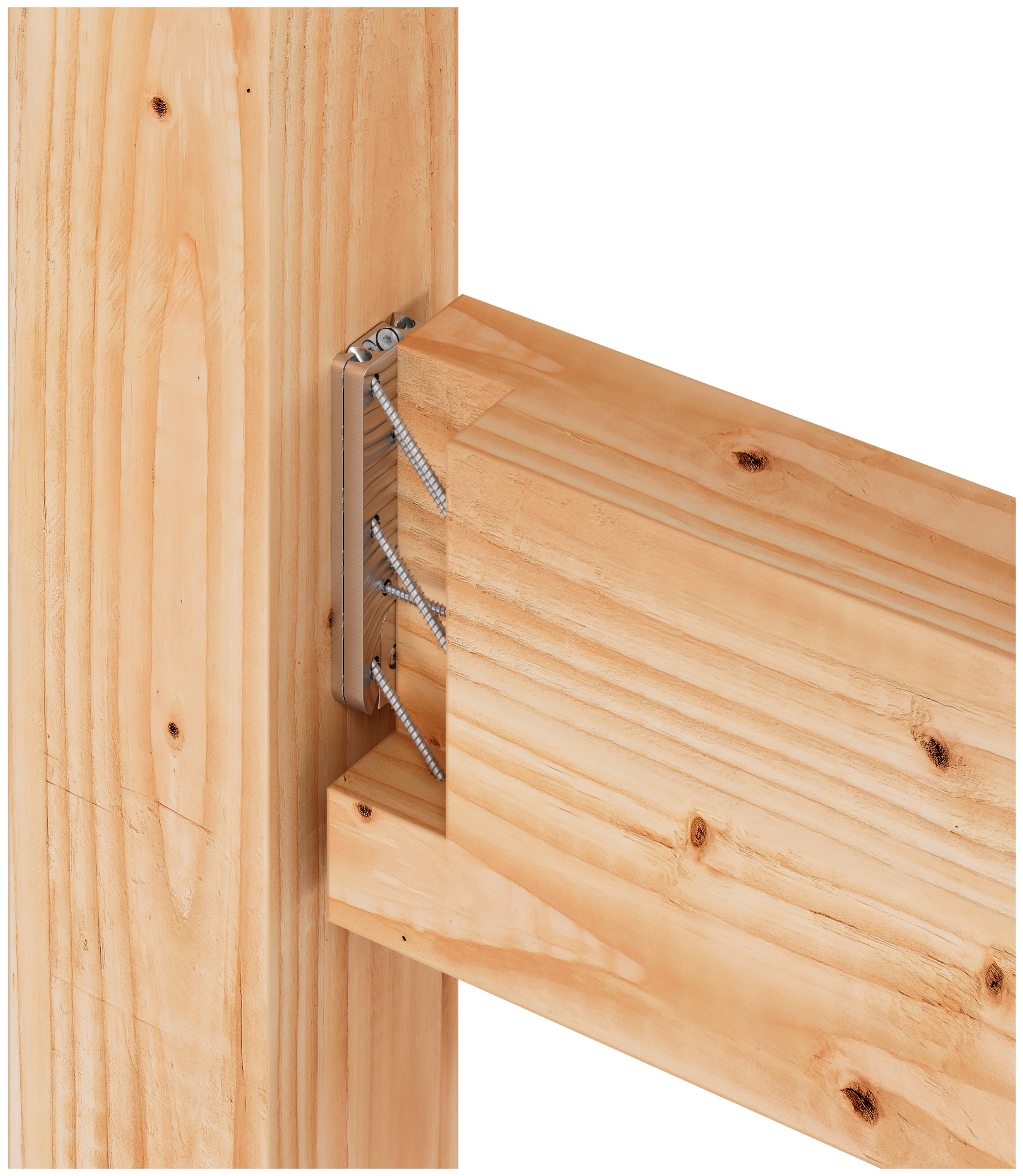

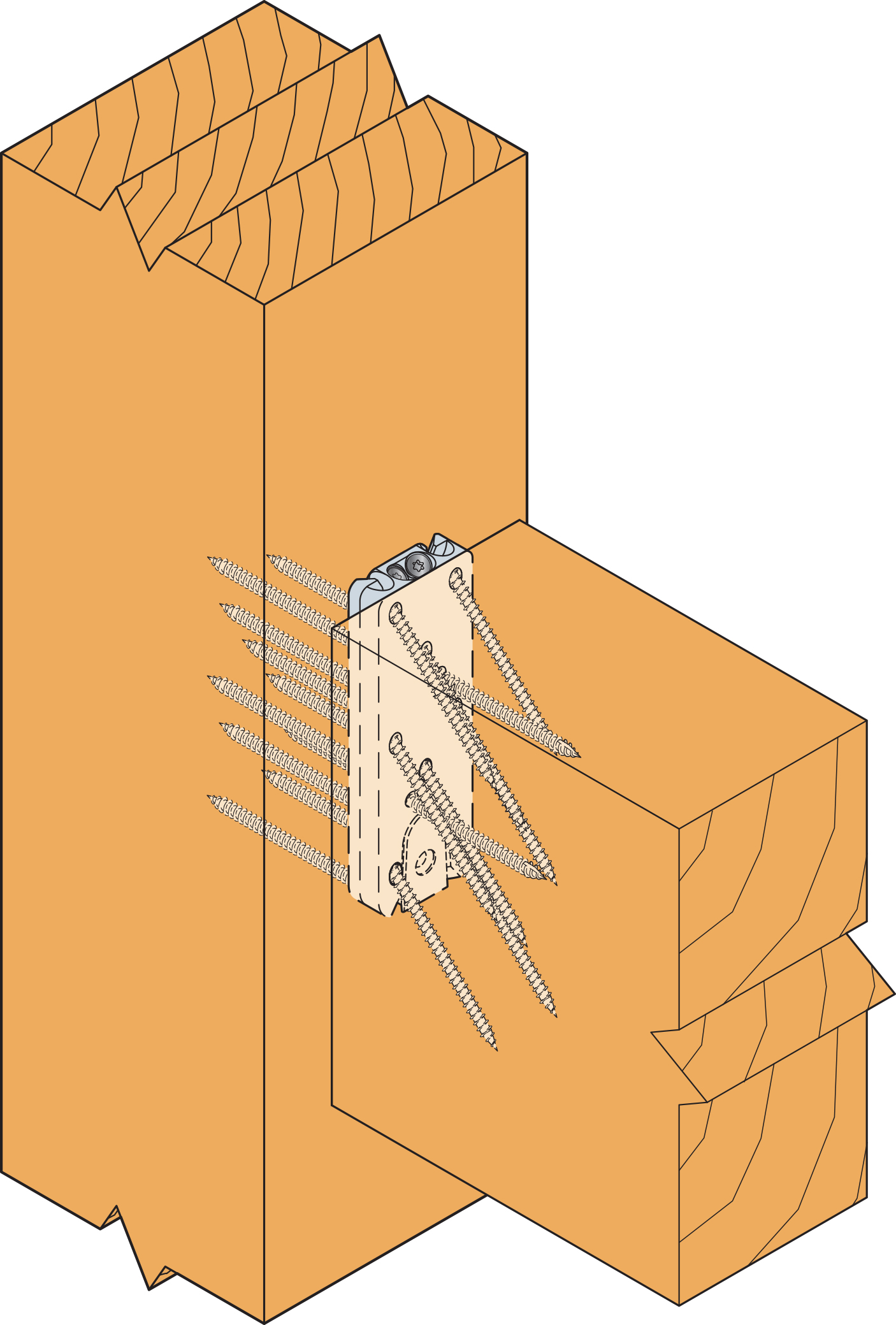

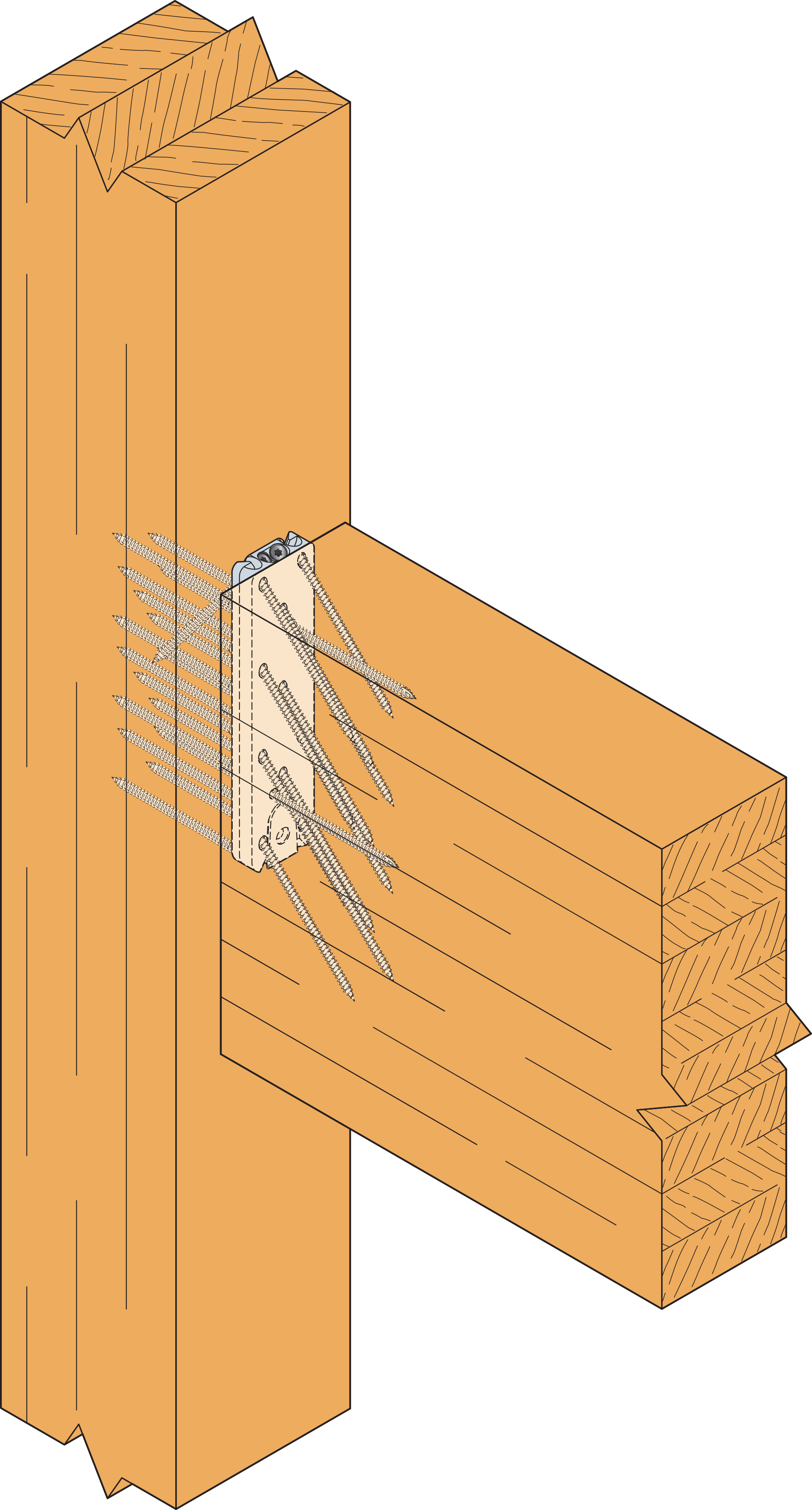

Product characteristic capacities - Timber beam to timber post

ReferensHanger kapacitet
produkt Characteristic Capacities - trä Beam to trä Post
antal of FastenersCharacteristic capacities - trä C24[kN]
HeaderbalkCSFT6.0x85CSFT6.0x110
antalantalR₁,ₖR₂,ₖR₃,ₖR₄,ₖbalk höjd[mm]R₁,ₖR₂,ₖR₃,ₖR₄,ₖbalk höjd[mm]
min.max.min.max.
EGCM906.05 (7)14.26.512.78.613518018.38.7149.6150210
EGCM15011.010 (12)27.86.523.716.719527031.68.725.918.7210350
EGCM21016.013 (15)35.66.528.622.325536041.18.731.424.9270390
EGCM27021.016 (18)43.26.53327.731545056.28.736.431330480

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header must be installed to block the uplift.

Produktens karakteristiska kapacitet – Träbalk till väggplatta

ReferensHanger kapacitet
produkt Characteristic Capacities - trä Beam to Wall Plate
antal of FastenersCharacteristic capacities - trä C24[kN]
Header[mm]balkCSFT6.0x110CSFT6.0x85
typantalantaltypR₁,ₖR₂,ₖR₃,ₖR₄,ₖbalk höjd[mm]R₁,ₖR₂,ₖR₃,ₖR₄,ₖbalk höjd[mm]
max.min.min.max.
EGCM90TTUFS5,0x506.0CSFT5 (7)15.28.749.615021014.26.548.6135180
EGCM150TTUFS5,0x5011.0CSFT10 (12)27.98.77.318.721035027.86.57.316.7195270
EGCM210TTUFS5,0x5016.0CSFT13 (15)40.68.710.624.927039035.66.510.622.3255360
EGCM270TTUFS5,0x5021.0CSFT16 (18)53.38.713.93133048043.26.513.927.7315450

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header must be installed to block the uplift.

DE - Product characteristic capacities - Timber beam to timber beam / post

ReferensHanger kapacitet
trä/trä fastening- karakteristiska värden in knprodukt Characteristic Capacities - trä Beam to trä Post
antal of FastenersCharacteristic capacities - trä C24[kN]Characteristic capacities - trä C24[kN]
HeaderbalkCSFT6.0x110CSFT6.0x85CSFT6.0x110
antalantalR₂,ₖR₃,ₖ - DER4,k - DEbalk höjd[mm]R₁,ₖR₂,ₖR₃,ₖ - DER₄,ₖ - DEbalk höjd[mm]R₁,ₖ
min.max.min.max.
EGCM906.05 (7)8.7*9.615021014.26.5*8.613518018.3
EGCM15011.010 (12)8.7*18.2 / kmod21035027.86.5*16.719527031.6
EGCM21016.013 (15)8.7*18.2 / kmod27039035.66.5*18.2 / kmod25536041.1
EGCM27021.016 (18)8.7*18.2 / kmod33048043.26.5*18.2 / kmod31545056.2

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header / post must be installed to block the uplift.

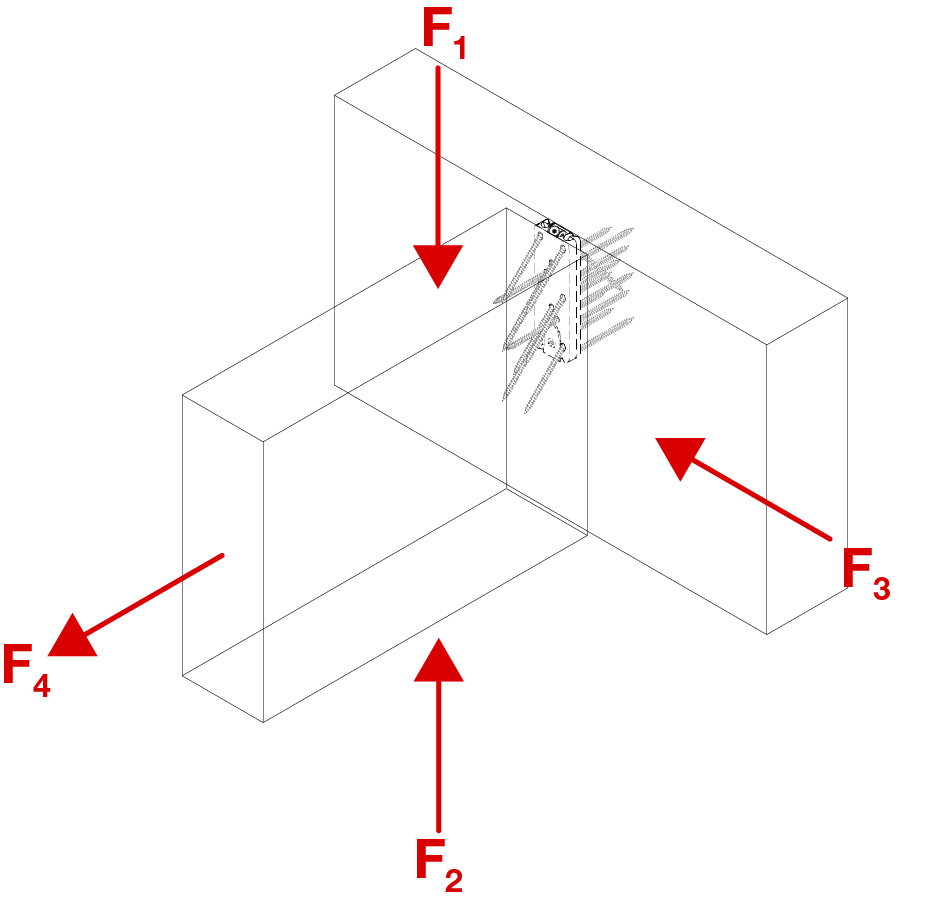

\sum\frac{F_{i,d}} {R_{i,d}}\le1

Montage

Montage

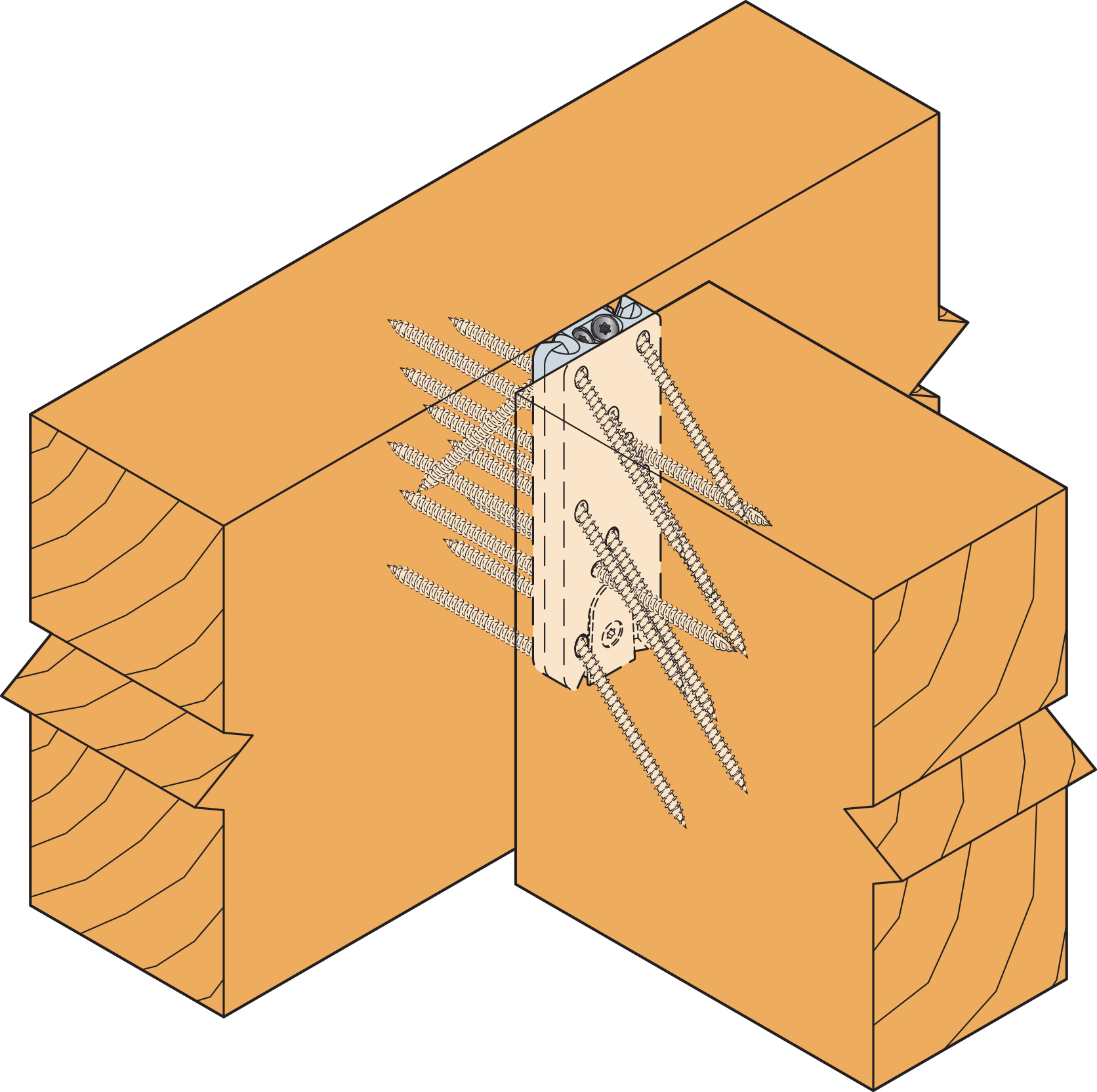

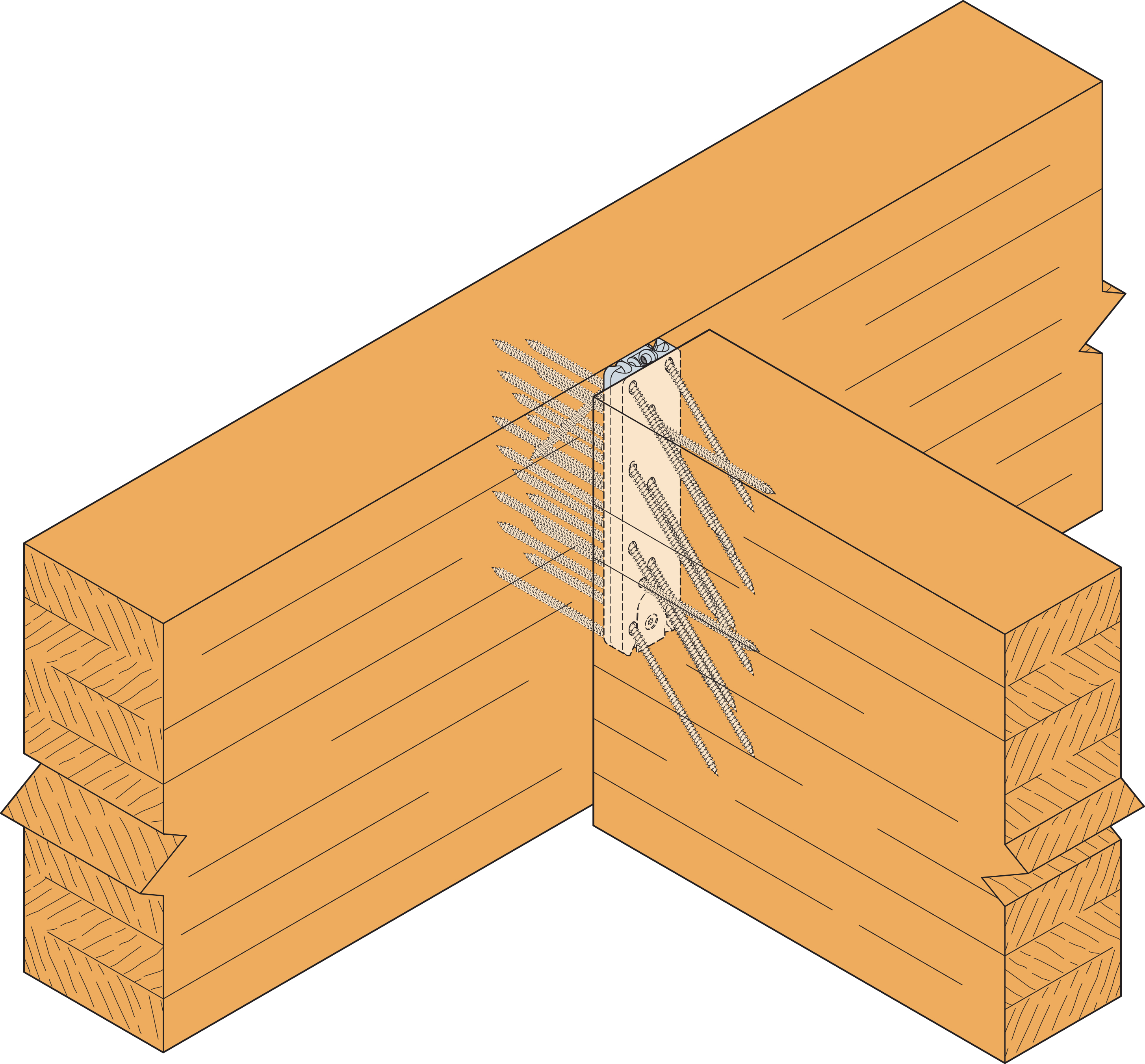

Infästning

På primärbalk, TTUFS Ø5mm enligt ETA-21/0670 (för balk <80mm) och CSFT Ø6mm skruvar.

På sekundärbalk, CSFT Ø6mm skruvar.

Certifiering

Europeisk teknisk bedömning (ETA)

product.doc.history.show

Nedladdningar

  • EGCM - Ändträbeslag för medelstora träelement/balkar

    EGCM - Ändträbeslag för medelstora träelement/balkar

CAD och BIM-bibliotek

ZIP-paket
