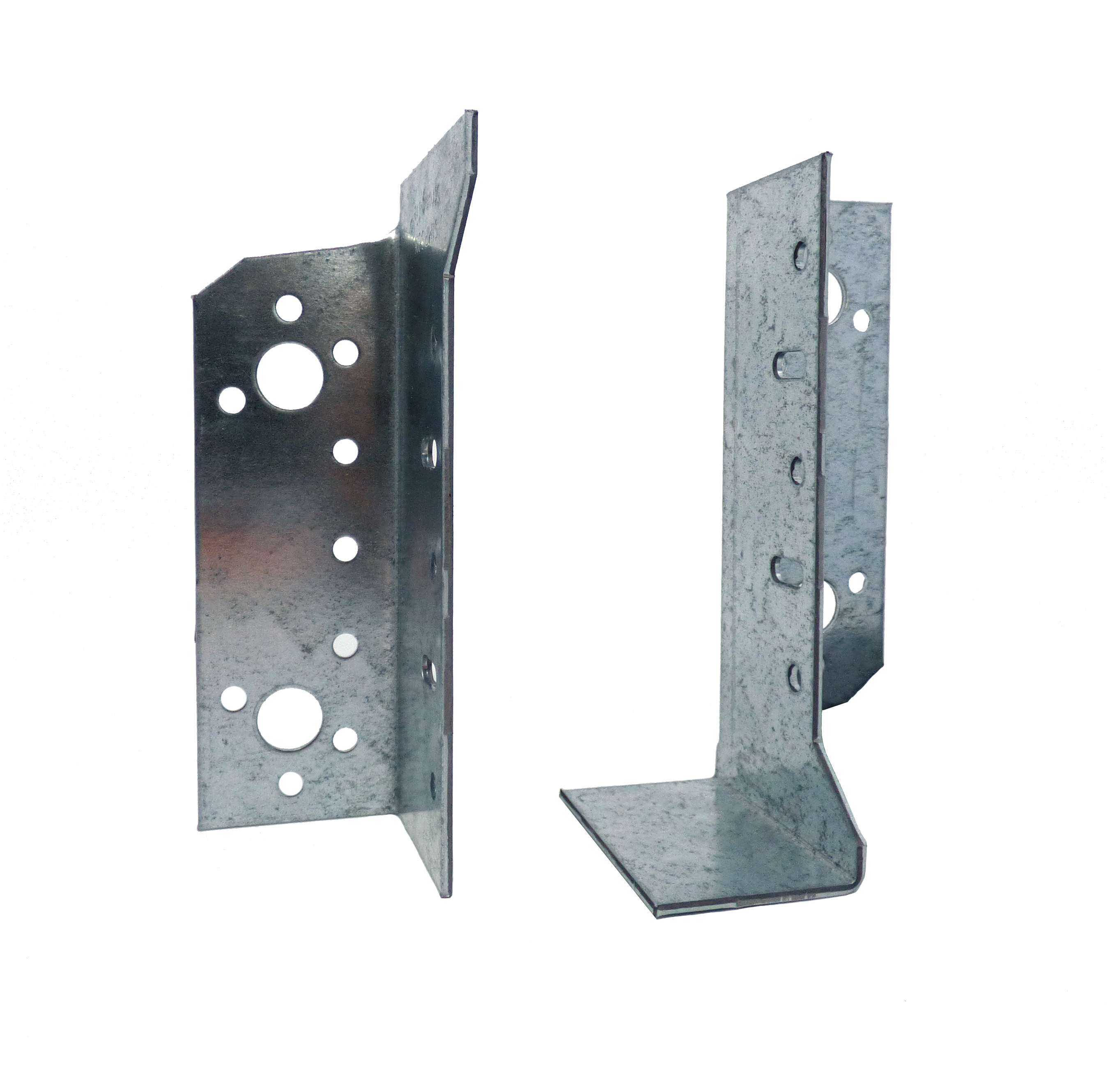

SJH

2-delad justerbar balksko

Tvådelade SJH balkskor används i par för att montera balkar / reglar med bredd mellan 36 och 140 mm och höjd mellan 97 och 300 mm.
Delarna kan monteras symetriskt på vars en sida om balken eller diagonalt vilket ger en stor flexibilitet.

SJH-F delarna typ:L har en bottenplatta för stöd av balken under montage.
SJH delarna typ: I har ingen bottenplatta.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Electrogalvanized steel Z275

Produktinformation

Bilder

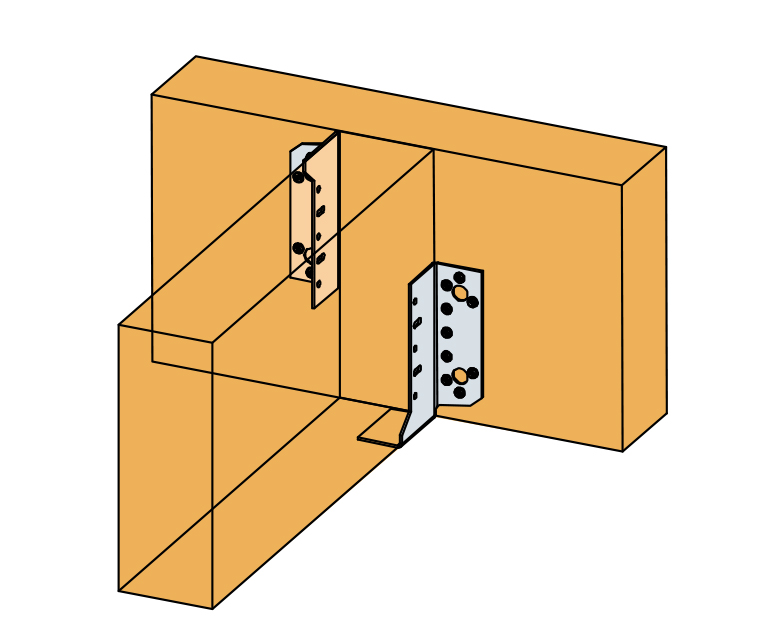

Installation SJHR+SJHR-F on wood

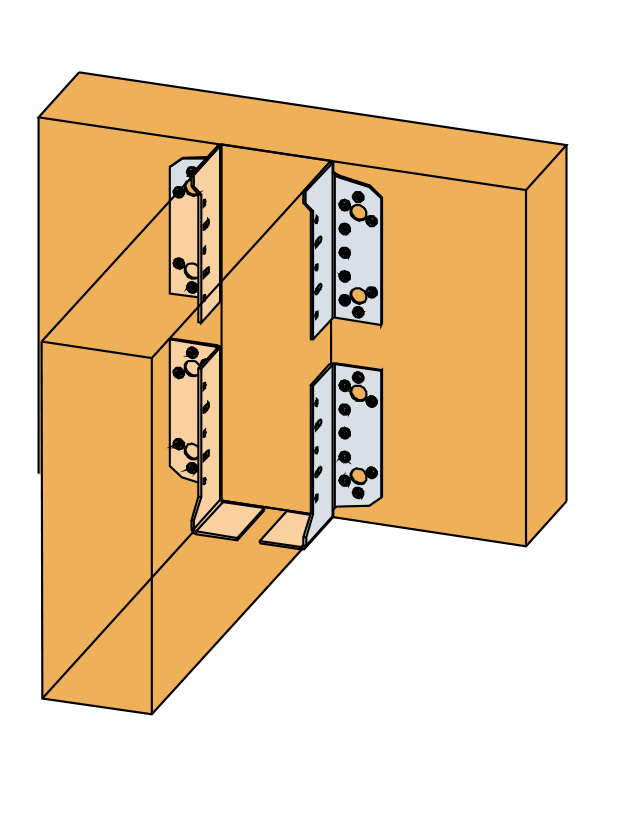

Installation SJHR+SJHR-F+SJHL+SJHL-F on wood

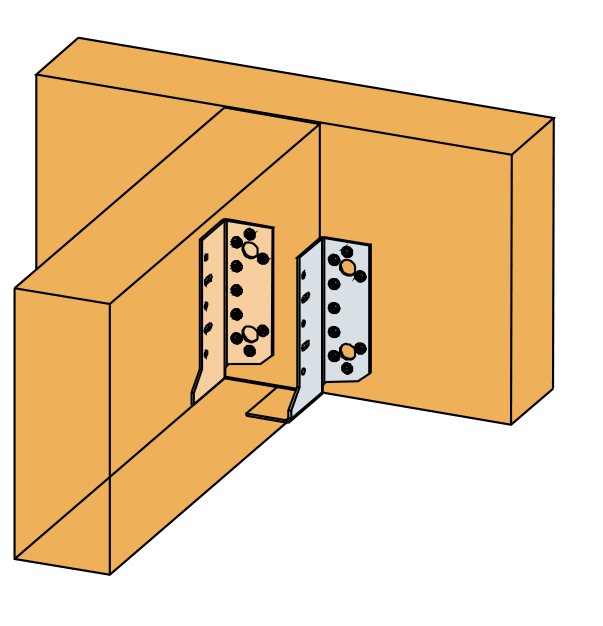

C_SJH_InstIll_Ill_SJHR + SJHR-F_bottom_on_wood_EU_EU_CN.png

Installation SJHR + SJHR-F on wood

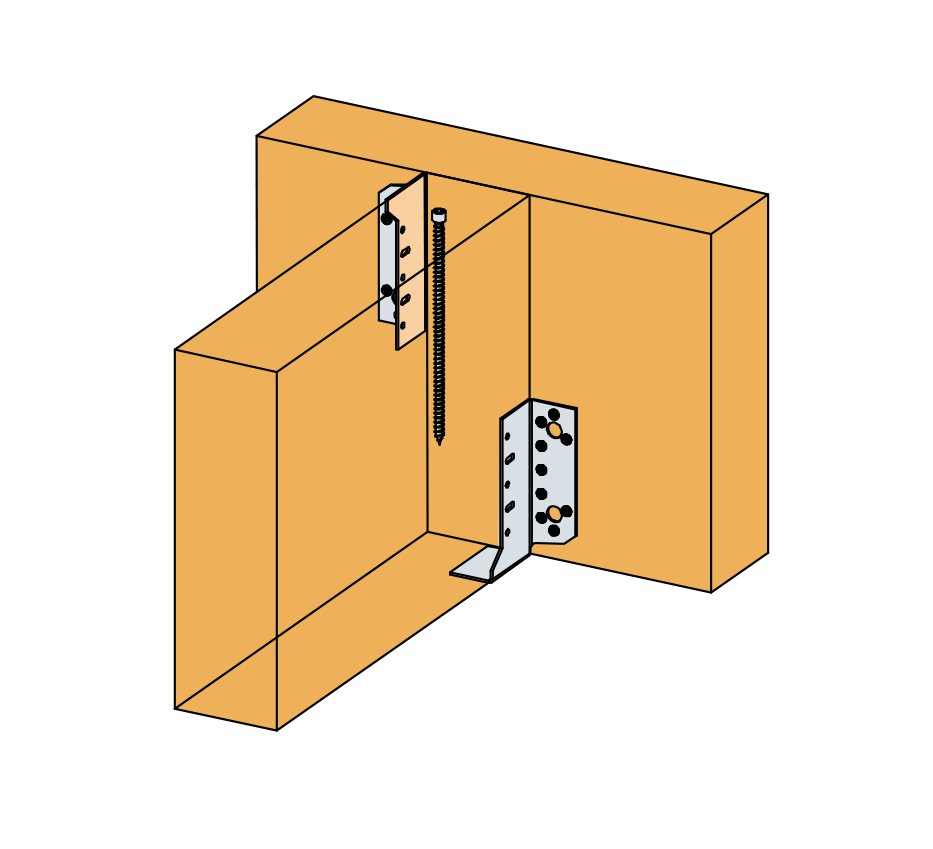

Installation SJHR + SJHR-F associated with ESCRFTZ screw

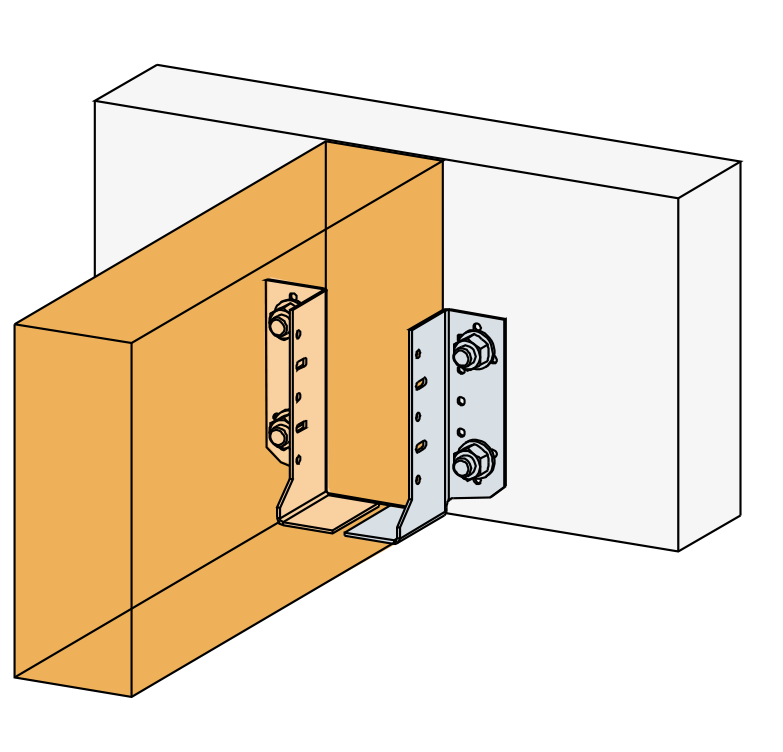

Installation SJHR-F + SJHL-F on concrete


Installation SJHR+SJHR-F+SJHL+SJHL-F on concrete

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346

Fördelar

Stor flexibilitet
SJH kan ersätta alla modeller av balkskor avsedda för balkar med bredder mellan 35 till 140 mm och höjd mellan 97 till 300 mm.
Extra förstärkning med helgängad skruv kan behövas göras i balken.
Kan användas med utvändiga eller med invändiga flikar, eller kombinerat.
För att öka kapaciteten kan det monteras flera parvis.
Mindre kartongerän standard balkskor

Applikationer

Monteras på

Huvudbalk: Trä, betong, murverk, stål
Sekundärbalk: Konstruktionsträ, Limträ

Användningsområden

Balkar / Reglar

Teknisk data

Dimensioner

Mått

Art. nr.	Mått balk [mm]					Mått [mm]					Hål HB			Hål SB
	Bredd*		Höjd			A	B	C	D	t	Ø5	Ø11	Ø13	Ø5
	min	max	min	max	max+**	A	B	C	D	t	Ø5	Ø11	Ø13	Ø5
SJHR80-F	35	90	97	150	220	35.8	80	60	41.6	2	4	1	-	3
SJHR130	35	140	147	225	300	-	130	60	41.6	2	9	-	2	5
SJHR130-F	35	140	147	225	300	35.8	130	60	41.6	2	9	-	2	5
SJHL80-F	35	90	97	150	220	35.8	80	60	41.6	2	4	1	-	3
SJHL130	35	140	147	225	300	-	130	60	41.6	2	9	-	2	5
SJHL130-F	35	140	147	225	300	35.8	130	60	41.6	2	9	-	2	5

SJH balkskor ska användas i par. Det går att använda antingen med bottendel (-F), eller utan..

* Vid montering med CNA4.0x50 eller CSA5.0x50 är minsta bredd på balk: 50mm.

** Extra förstärkning av balk med helgängad skruv typ: ESCRFTZ (rekommenderad: 8.0x140 för SJH80, 8.0x220 för SJH130)

Karakteristisk bärförmåga - Trä - trä - full utspikning

Art. nr.	Karakteristisk bärförmåga - Trä till trä - Full utspikning
	Utspikning -per par av SJH		Karakteristisk bärförmåga -Trä C24 - per par av SJH [kN]

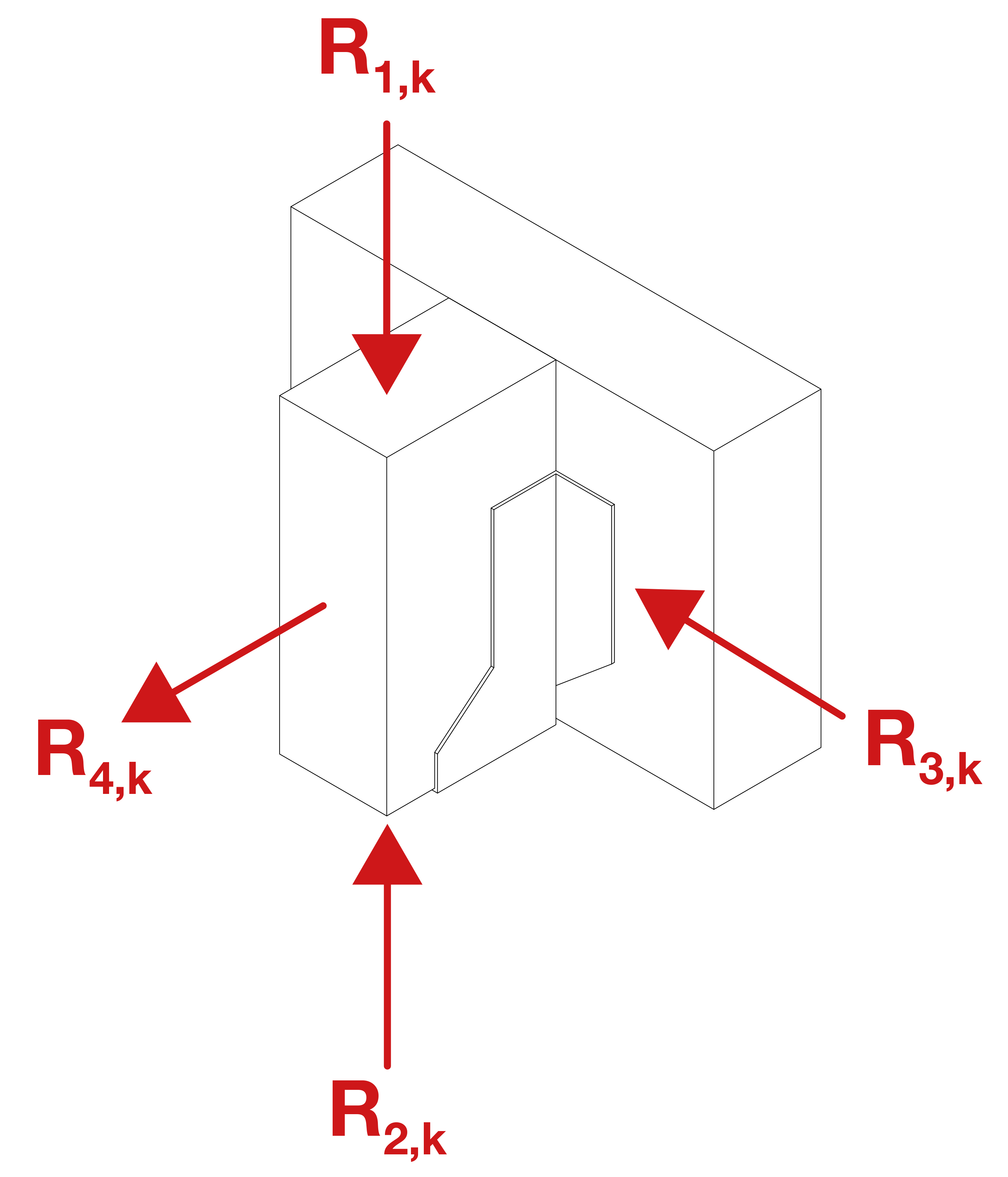

	HB	SB	R_1.k		R_2.k		R_3.k^***		R_4.k
	Antal	Antal	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
SJH80	8	6	5.4	7.8	5.4	7.8	1.6	1.6	2.4	3.9
SJH130	18	10	15.9	22.7	15.9	22.7	2.9	2.9	6.1	9.8

Bärförmågan är baserad på användande per par.
Det spelar ingen roll om SJH modellerna är monterade symetriskt (mot varandra) eller diagonalt.
Dom kan monteras med utvändiga flikar eller invändiga flikar.

Vid användande av ytterligare ett extra par kan bärförmågan dubblas.

*** Endast giltligt om montage av par är satt diagonalt

Product characteristic capacities - Timber beam to rigid support

Art. nr.	Karakteristisk bärförmåga - Trä till Betong
	Utspikning - per par av SJH				Karakteristisk bärförmåga - Trä C24 - per par av SJH [kN]
	On post		On concrete		R_1.k		R_2.k		R_4.k
	Antal	Typ	Antal	Typ	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
SJH80	2	Ø10*	6	CNA**	9.9	13.2	9.9	13.2	5	5
SJH130	4	Ø12*	10	CNA**	16.6	22.2	16.6	22.2	8.4	10

Half joist hangers shall be set symmetrically on rigid support.

* Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances. The values in this table are given for an installation in the middle of a concrete slab. In other installation condition (close to the edge,...), the designer must check the anchor separately (Our free software Anchor Designer is available for download on our website).

** Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

Montage

Fastsättning

För fastsättning i trä används CNA4,0xℓ ankarspik eller CSA5,0xℓ ankarskruv.
För fastsättning i betong används M10-bult för SJH80* samt M12 bult för SJH130*

Installation

The basic installation on timber:

placed diagonally: 1 SJHR + 1 SJHR-F.

or 1 SJHL + 1 SJHL-F

When joist height is important (see dimension table):

placed diagonally with one full threaded screw: 1 SJHR + 1 SJHR-F + 1 ESCRFTZ8.0.

or 1 SJHL + 1 SJHL-F+ 1 ESCRFTZ8.0

To increase capacity:

two pairs: 1 SJHR + 1 SJHR-F + 1 SJHL + 1 SJHL-F

Installation SJHR+SJHR-F on wood

Installation SJHR + SJHR-F associated with ESCRFTZ screw

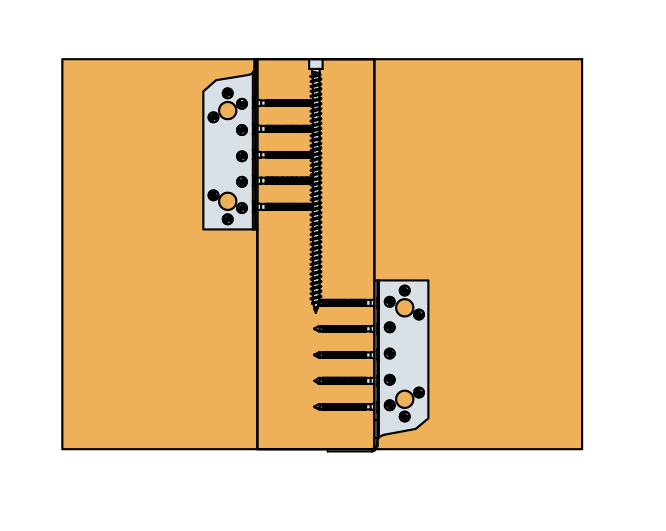

Installation SJHR + SJHR-F associated with ESCRFTZ screw - Front view

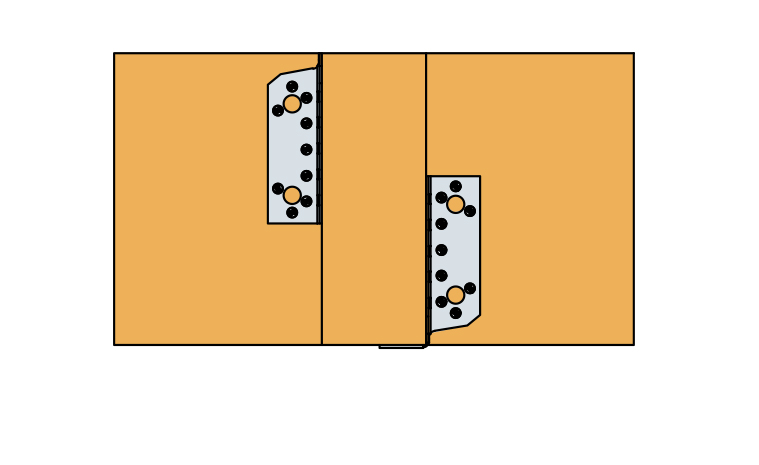

Installation SJHR + SJHR-F - front view

Installation SJHR+SJHR-F+SJHL+SJHL-F on wood

Installation SJHR + SJHR-F on wood

Installation SJHR-F + SJHL-F on concrete

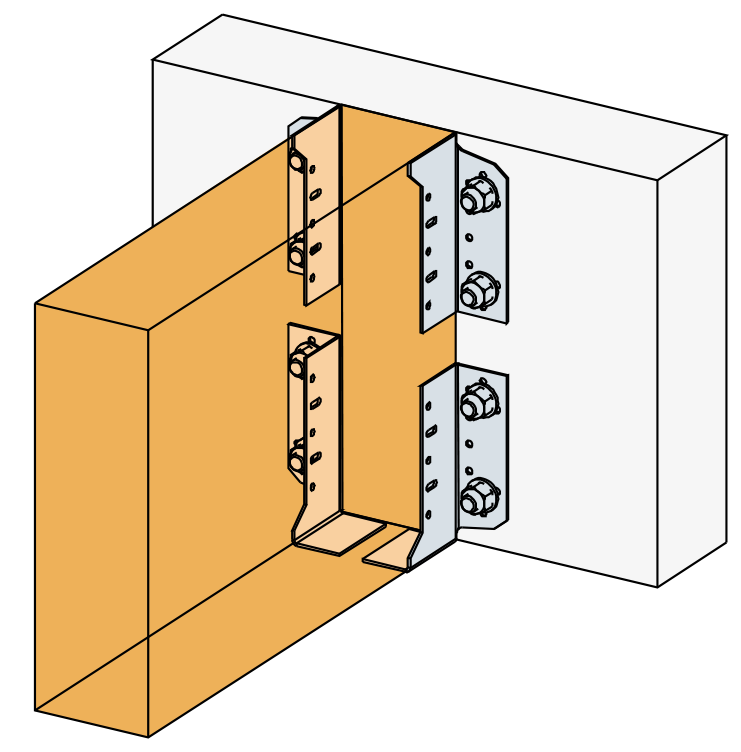

Installation SJHR+SJHR-F+SJHL+SJHL-F on concrete

Certifiering

Teknisk dokumentation DoP

se-dop-e06-0270-issue-6.pdf (98.98 KB)

2018-02-16

se-dop-e06-0270-issue-5.pdf (42.12 KB)

2017-05-02

se-dop-e06-0270-issue-4.pdf (42.1 KB)

2014-09-02

se-dop-e06-0270-issue-3-pdf.pdf (34.94 KB)

2013-06-20

a70bc60fab1783f44b8fbbf87ec82b52845f29b5.pdf (35.49 KB)

European Technical Assessment (ETA)

eta-060270-sst-rev-8-2022-2.pdf (10.42 MB)
