AB

Vinkelbeslag utan ribbförstärkning

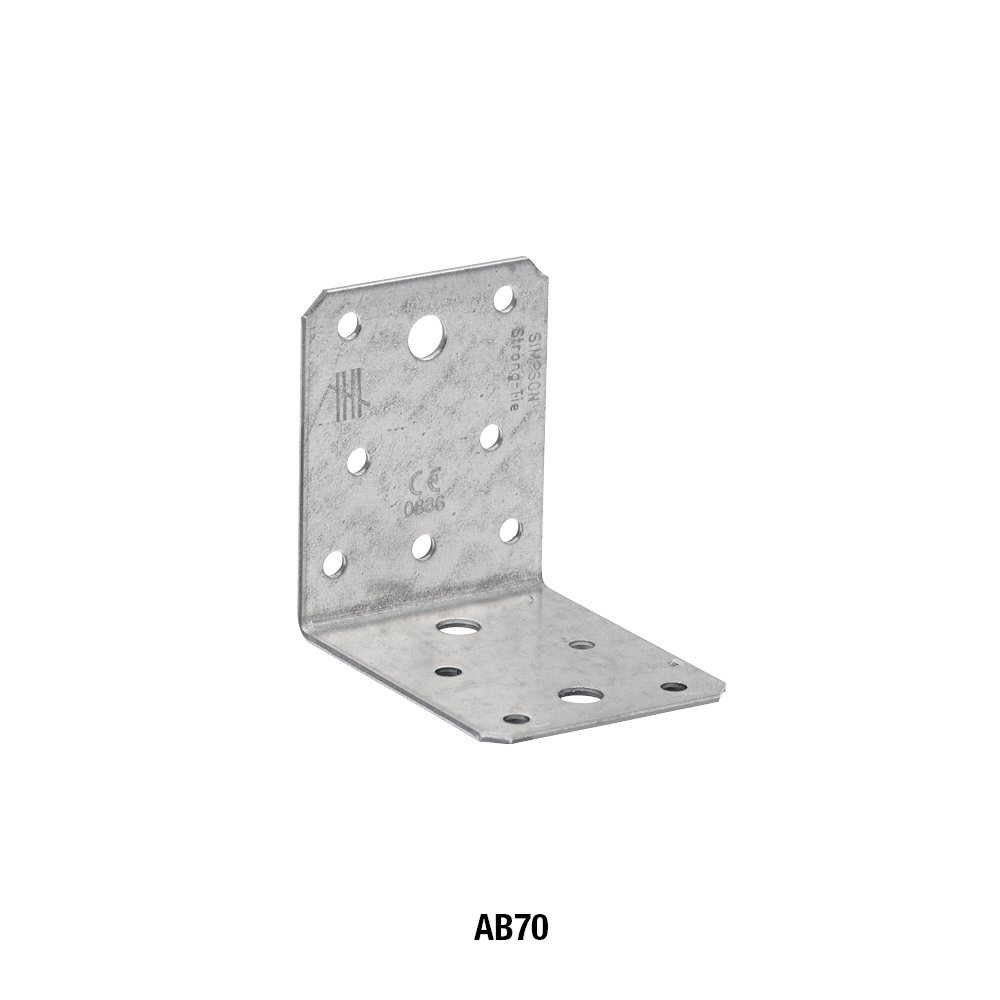

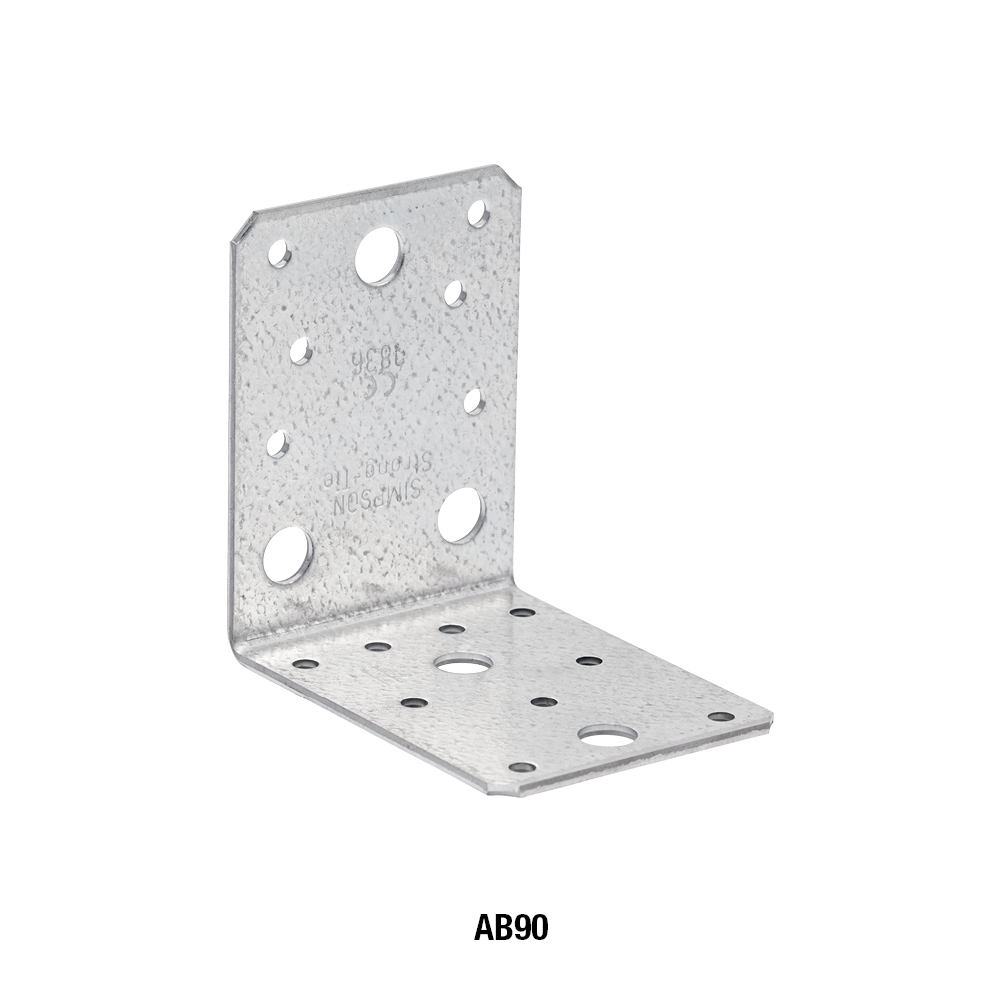

AB70, AB90 och AB105 är traditionella vinkelbeslag utan ribba. Beslagen
används där det inte ställs så höga krav på bärighet, men där det önskas en stark beslagsfog.

CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor
Electrogalvanized steel Z275

Produktinformation

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm
  • Finnes også i en rustfri utgave: AB90S, AB90S2, AB105S, AB105S2 og AB70S.

Fördelar

  • Vinkelbeslag till bärande konstruktioner

Applikationer

Monteras på

  • Trä-trä fogningar

Användningsområden

  • Används ved trä-trä fogningar

Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Hål, flik A Hål, flik B
A B C t Ø5 Ø8.5 Ø11 Ø5 Ø8.5 Ø11
AB70 70 70 55 2 4 2 - 7 1 -
AB90 88 88 65 2.5 6 - 3 9 - 2
AB105 103 103 90 3 8 - 3 11 - 3

Karakteristisk bärförmåga - Balk-balk fogningar, Fullständig utspikning - 2 vinkelbeslag per fog

Art. nr. Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning
Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k (1)
- - CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB70 4 7 3.1/kmod^0.3 3.9/kmod^0.3 - 4.8 5.3 7.5 1.4/kmod^0.3 -
AB90 6 9 4.2/kmod^0.3 5.1/kmod^0.3 7.5/kmod^0.3, max: 6.9/kmod 6.8 7.1 10.4 1.9/kmod^0.3 2.5/kmod^0.5
AB105 8 11 7.0/kmod^0.3 8.5/kmod^0.3 12.7/kmod^0.3 12.2 13.3 18.1 3.3/kmod^0.3 4.7/kmod^0.3

kmod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör.
1) R4/5,k är bestämt för balkbredd b = 75 mm och excentricitet e = 130 mm. För andra värden av b och e, se ETA på www.strongtie.se
Om åsen är förhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med bara ett vinkelbeslag hälften av bärförmågan i tabellen. Om åsen kan rotera, se ETA på www.strongtie.se

Karakteristisk bärförmåga - Balk-balk fogningar, Delvis utspikning - 2 vinkelbeslag per fog

Art. nr. Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning
Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k(1)
- - CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB70 2 3 3.9/kmod^0.3 - 3.8 5.6 1.4/kmod^0.3 -
AB90 4 4 3.1/kmod^0.3 4.4/kmod^0.3 5.5 7.3 1.2/kmod^0.5 1.7/kmod^0.3
AB105 4 5 5.4/kmod^0.3 7.4/kmod^0.3 4 7.5 2.1/kmod^0.5 2.9/kmod^0.4

kmod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör.
1) R4/5,k är bestämt för balkbredd b = 75 mm och excentricitet e = 130 mm. För andra värden av b och e, se ETA på www.strongtie.se
Om åsen är förhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med bara ett vinkelbeslag hälften av bärförmågan i tabellen. Om åsen kan rotera, se ETA på www.strongtie.se

Karakteristisk bärförmåga - Balk-betong fogningar - 2 vinkelbeslag per fog

Art. nr. Karakteristisk bärförmåga - balk-betong fogningar
Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k
- Typ - Typ CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
AB90 5 CNA* 2 Ø10 5.4/kmod 5.4/kmod 5.4/kmod 4.73 5.03 6.66
AB105 5 CNA* 2 Ø10 min (12.3 ; 11.3/kmod) min (13.7 ; 11.3/kmod) min (19.7 ; 11.3/kmod) 4.8 5.1 6.8

Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

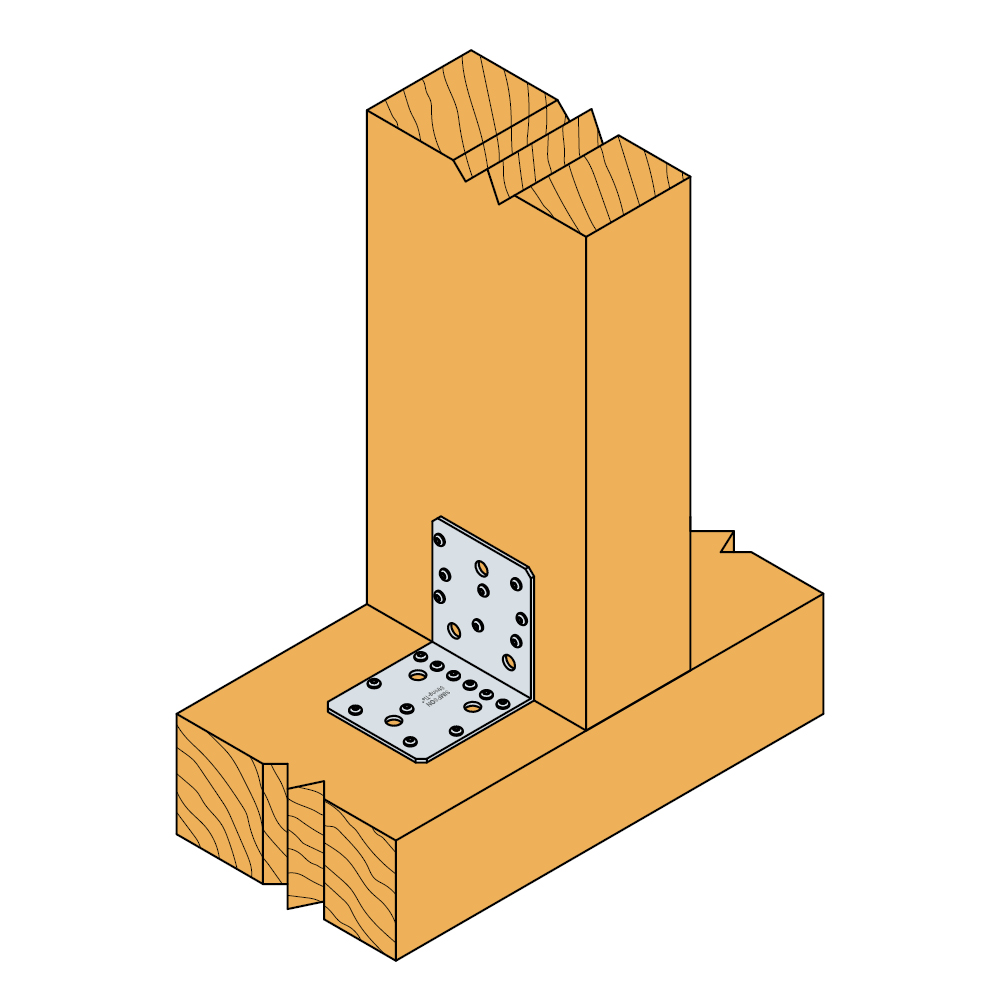

Karakteristisk bärförmåga - Balk-stolp fogningar - 1 vinkelbeslag per fog

Art. nr. Karakteristisk bärförmåga - balk-stolp fogningar
Utspikning Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k
- - Flap turned downwards Flap turned upwards CNA4.0x40 CNA4.0x60
CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 4 4 5.2/ kmod^0.55 5.2/ kmod^0.55 4.0/ kmod^0.5 4.0/ kmod^0.5 0.7/ kmod 0.7/ kmod
AB105 6 5 10,0; max:9,8/ kmod 9.4/ kmod^0.6 8.1/ kmod^0.75 8.1/ kmod^0.75 1.4/ kmod 1.4/ kmod

kmod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör.

Karakteristisk bärförmåga - växel - 2 vinkelbeslag per fog

Art. nr. Karakteristisk bärförmåga - balk-balk fogningar
Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R2.k = R3.k
- - CNA4.0x40 CNA4.0x60
AB90 9 6 7.2 10.2
AB105 11 8 13.3 18.1

Exempel:
Två vinkelbeslag AB105 i en balk-balkfog, lastgrupp: Korttid; kmod = 0,9
Minimal utspikning med CNA4,0x40 ankarspik. Åsens bredd b = 100 mm.
Laster: F1,d = 1,8 kN och F4,d = 1,1 kN verkande e = 105 mm över balken.
R1,d = tabellvärde x kmod / γM = 5,2 / 0,90,3 x 0,9 / 1,3 = 3,7 kN
Då åsens bredd b och avståndet e skiljer sig från värdena som används i tabellen, finns
bärförmågan i ETA.

Montage

Montage

Fastsättning

  • För fastsättning används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv

Installation

  • Varmförzinkat
  • Stålkvalitet 5.8

Teknisk information

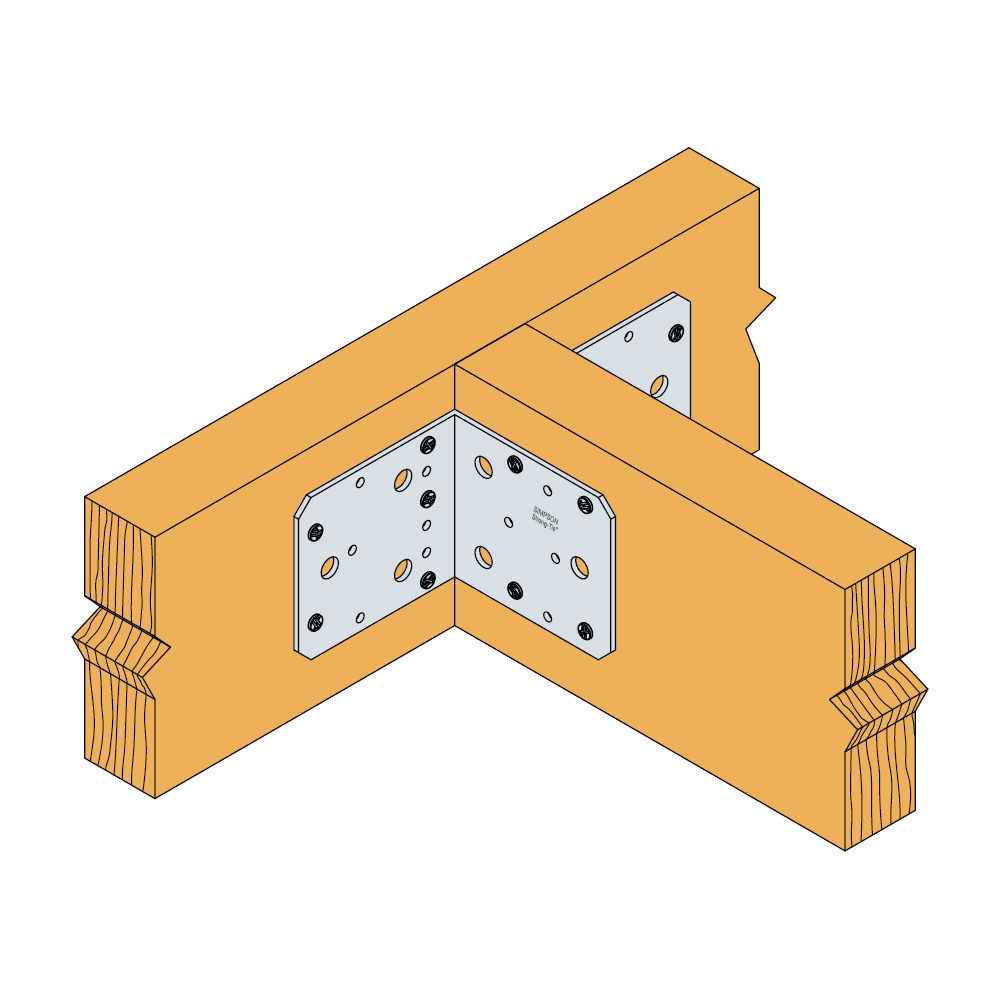

Två vinkelbeslag per fog

Vinkelbeslagen förutsätts placeras precis ovanför varandra.

  • F1     Lyftande kraft som verkar mitt i takåsen.

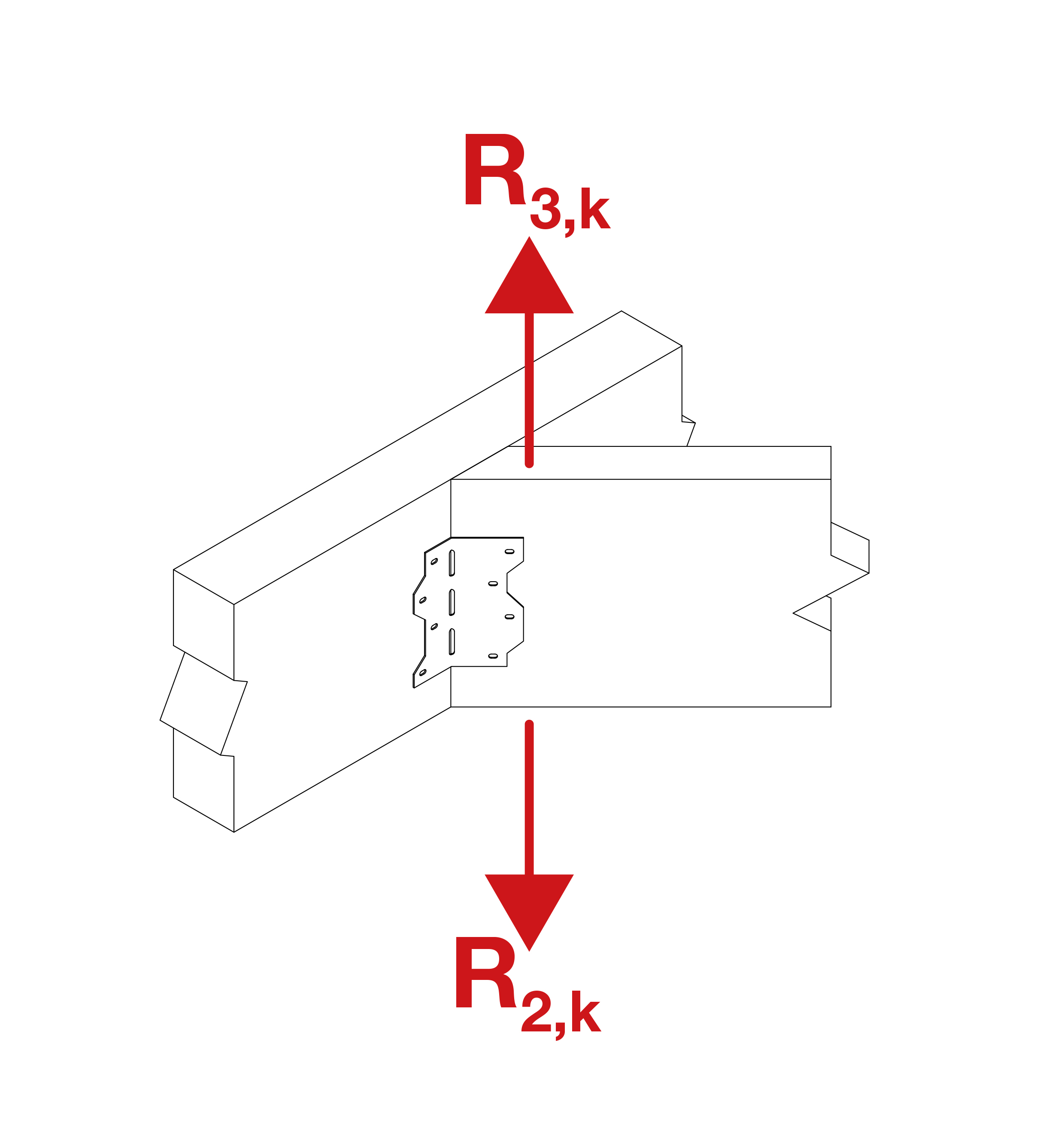

  • F2 och F3     Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
  • F4 och F5     Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.

Ett vinkelbeslag per fog

  • F1    Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik. Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
  • F2 och F3    Tvärgående kraft som verkar i fogen mellan åsen och balken  i åsens riktning.
  • F4    Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
  • F5    Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.
