PIG

Stolpskor

Stolpsko PI används till stöd av stolpar och reglar med en bredd från 60 mm och uppåt. Pelarskons kamstålstång eller rör gjuts in i betong. Avståndet från den vågräta plattan till betongöverkanten får inte vara större än 50 mm.

CE-märkt
Tekniskt avtal
Användningsklass 3
Acier galvanisé à chaud
Outdoor

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Stålplade: S235JR EN10025:2004
    Ribbestål: B550 BR+AC 10080:2006
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Fördelar

  • Ändträet lyfts upp från underlaget vilket minskar risken för fuktsugning genom ändträet
  • Stolpskorna kan uppta tryck, drag och vågrät last



Applikationer

Monteras på

  • Trästolpar
  • PI stolpskons kamstål gjuts in i betong

Användningsområden

  • Används till stöd av stolpar i t.ex. carportar, pergolor och terrasser
  • Vid användning av stolpsko lyfts stolpens ändträ från underlaget och det minskar risken för fuktsugning genom ändträet
  • Stolpskorna kan uppta tryck, drag och vågrät last



Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Övre delens hål
A B C F G H t1 t2 Ø8.5
PIG906011025020708104

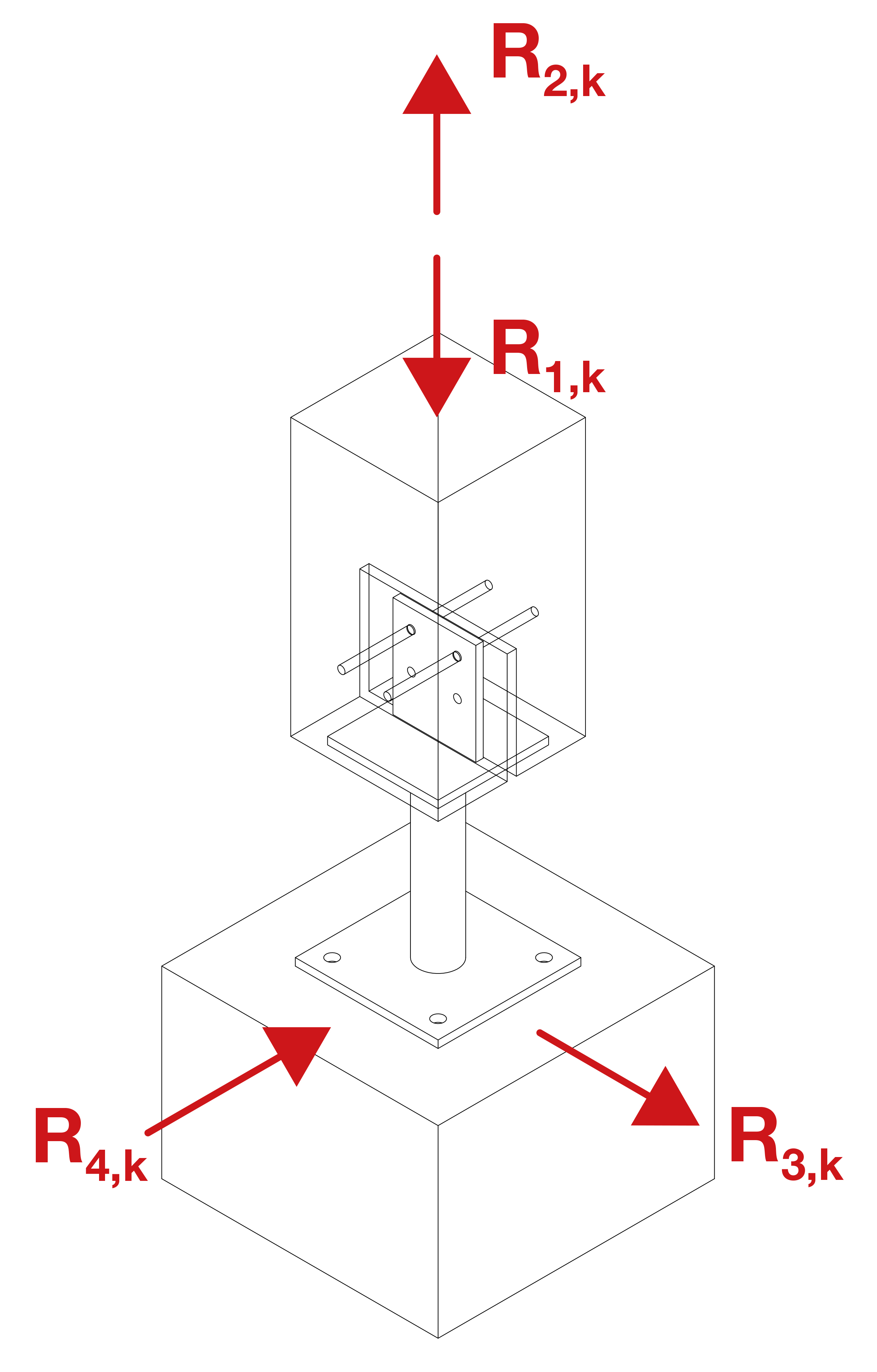

Bärförmågatabell (karakteristiske värden)

Art. nr. Utspikning Karakteristisk bärförmåga [kN]
På stolpe R1.k R2.d R3.k R4.k
- Typ Stolpens bredd [mm] [mm] Stolpens bredd [mm] [mm] Stolpens bredd [mm] [mm]
60 80 100 120 60 80 100 120 60 80 100 120 140 160
PIG4STD8xL54.5/kmod13.81618.720.7min (9.4 ; 7.9/kmod)min (10.9 ; 7.9/kmod)min (12.7 ; 7.9/kmod)7.9/kmod3.14.1min (5.9 ; 5.3/kmod)min (7.9 ; 5.4/kmod)min (9.4 ; 5.7/kmod)6.3/kmod

Lastkombinationer



Montage

Montage

Fastsättning

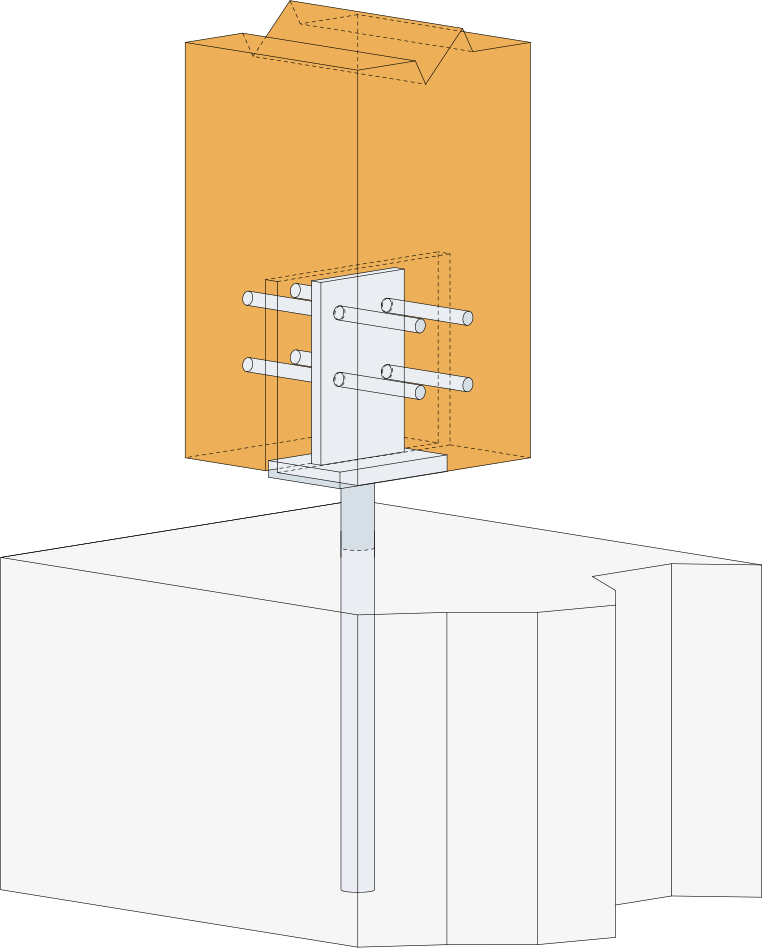

  • I stolpens ändträ görs en 9-10 mm bred slits, där beslaget sätts in och sätts fast med 4 st. varmförzinkade dorn med diam. 8 mm och längd som motsvarar stolpen eller regelns bredd
  • Stolpskorna kan ta upp tryck, drag och vågrät last

Certifiering

Teknisk dokumentation DoP

European Technical Assessment (ETA)
