NPB

Hålplatta till KL-Trä

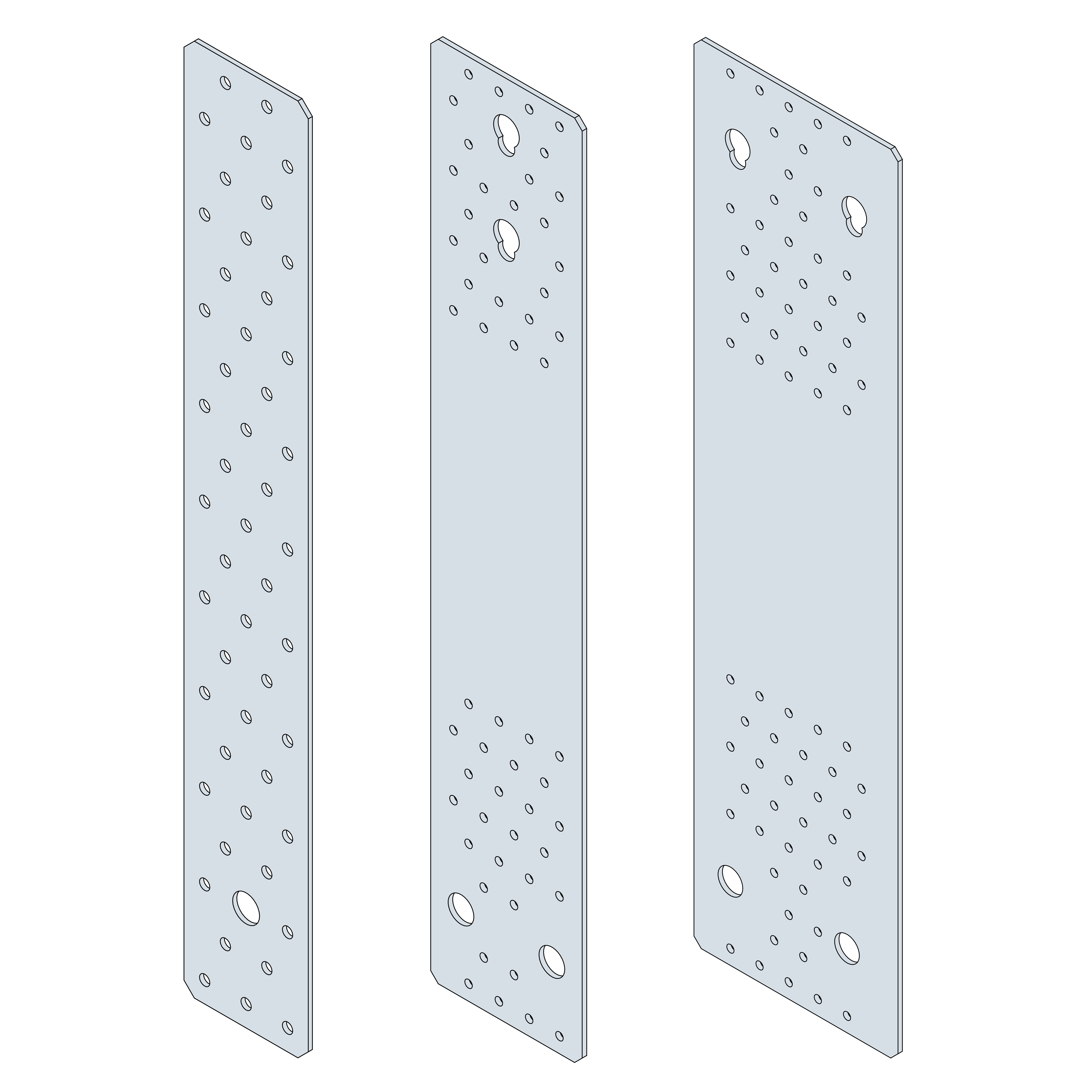

NPB är en hålplatta som är utvecklad speciellt till KL-Trä konstruktioner.

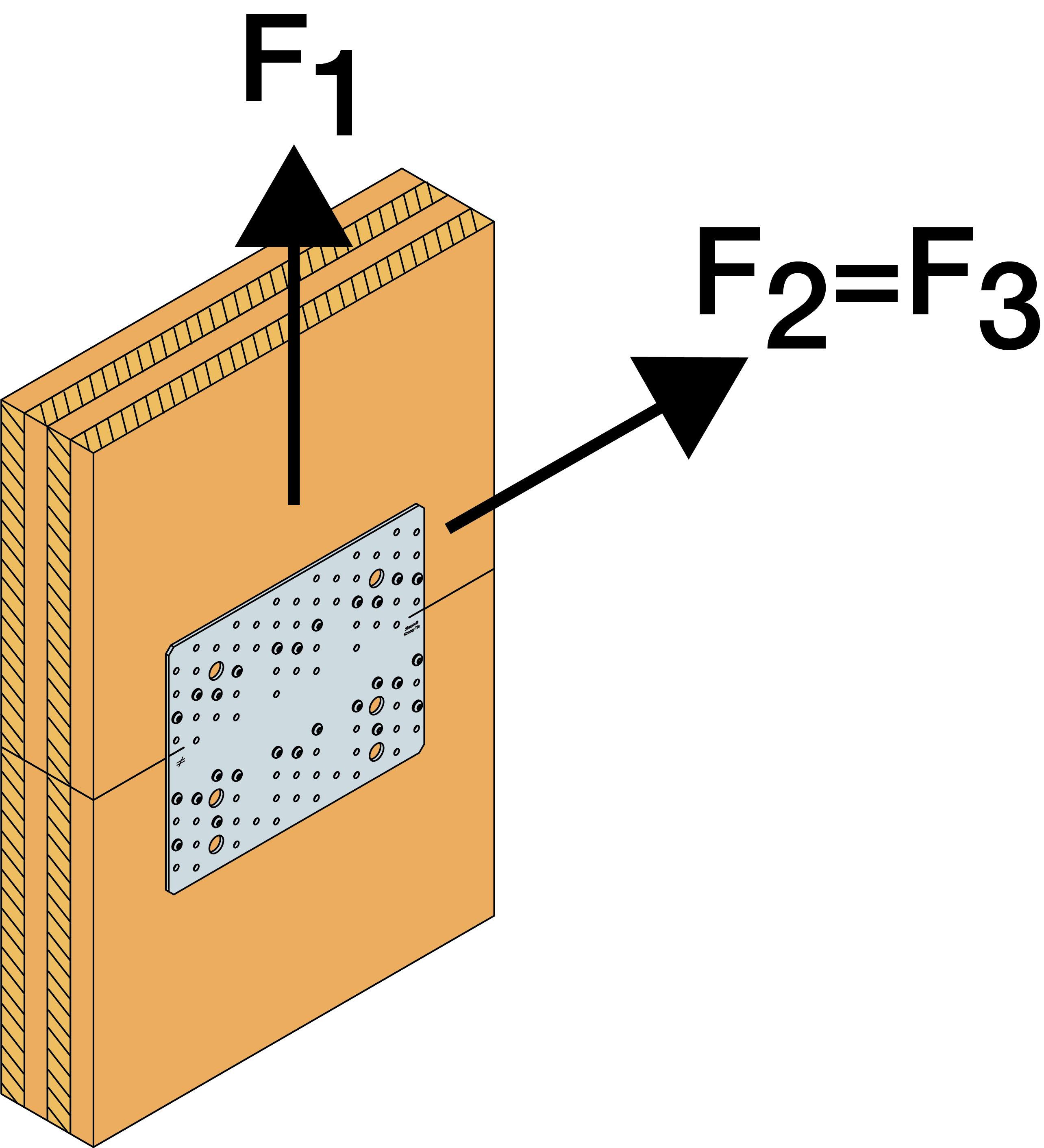

NPB hålplattan kan ta upp stora laster i lodrät riktning (F1) och vågrät i paralellplanet (F2/F3)
Montering underlättas med hjälp av linjen som indikerar var hålplattan ska placeras.

CE-märkt
Användningsklass 2
Indoor
Electrogalvanized steel Z275

Produktinformation

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 på båda sidorna när zinkbeläggningens tjocklek är cirka 20 μm

Fördelar

  • Optimal till KL-Trä byggnader
  • Enkel montering med hjälplinje på beslaget
  • Kan användas i både Trä till trä och Trä till betong
  • Hög bärförmåga

Teknisk data

Dimensioner

Dimensions

Art. nr. Dimensions [mm] Holes
A B t Ø5 Ø13 Ø17
NPB60400604002491-
NPB100540100540326+282 (Ø14)2
NPB140540140540336+36-2+2

Product characteristic capacities - CLT to CLT

Art. nr. Product characteristic capacities - CLT to CLT
Product characteristic capacities - Timber C24 [kN] Product characteristic capacities . Timber C24
Fasteners  R1,k Fastener R2.k [kN]
Top part Bottom part CNA4,0x50 CSA5,0x50 Top part Bottom part CSA5,0x50 CNA4,0x50
NPB60400nnmin (26.7/kmod ; n x 2.22)min (26.7/kmod ; n x 2.63)----
NPB100540nnmin (71.3/kmod ; n x 2.22)min (71.3/kmod ; n x 2.63)----
NPB140540nnmin (102.5/kmod ; n x 2.22)min (102.5/kmod ; n x 2.63)----

n = number of fasteners (CNA or CSA) on the top or bottom part of the plate. This number of fasteners has to be the same on both timber elements.

Distances to the edges of the timber must be checked.

For combinied forces it´s to check:

Product characteristic capacities - CLT to concrete

Art. nr. Product characteristic capacities - CLT to concrete
Fasteners Product characteristic capacities - Timber C24 [kN]
Top part Bottom part R1,k
CNA4,0x50 CSA5,0x50
NPB60400n1 Ø12min (20.6/kmod ; n x 2.22)min (20.6/kmod ; n x 2.63)
NPB100540n2 Ø12min (58.8/kmod ; n x 2.22)min (58.8/kmod ; n x 2.63)
NPB140540n2 Ø16min (82.4/kmod ; n x 2.22)min (82.4/kmod ; n x 2.63)

n = number of fasteners (CNA or CSA) on the top part of the plate. The distances to the edges of the timber as well as the distances to the edges of the concrete must be checked.

Anchors resistance must also be checked

Montage

Montage

Fastsättning

På trä:

  • Ankarspik CNA 4.0x50

På betong:

  • Expanderbult typ: WA M12-104/5
  • Ankarmassa typ: AT-HP / Poly GP + pinnbult / gängstång typ: LMAS M12-150/35
