Gerberbeslag

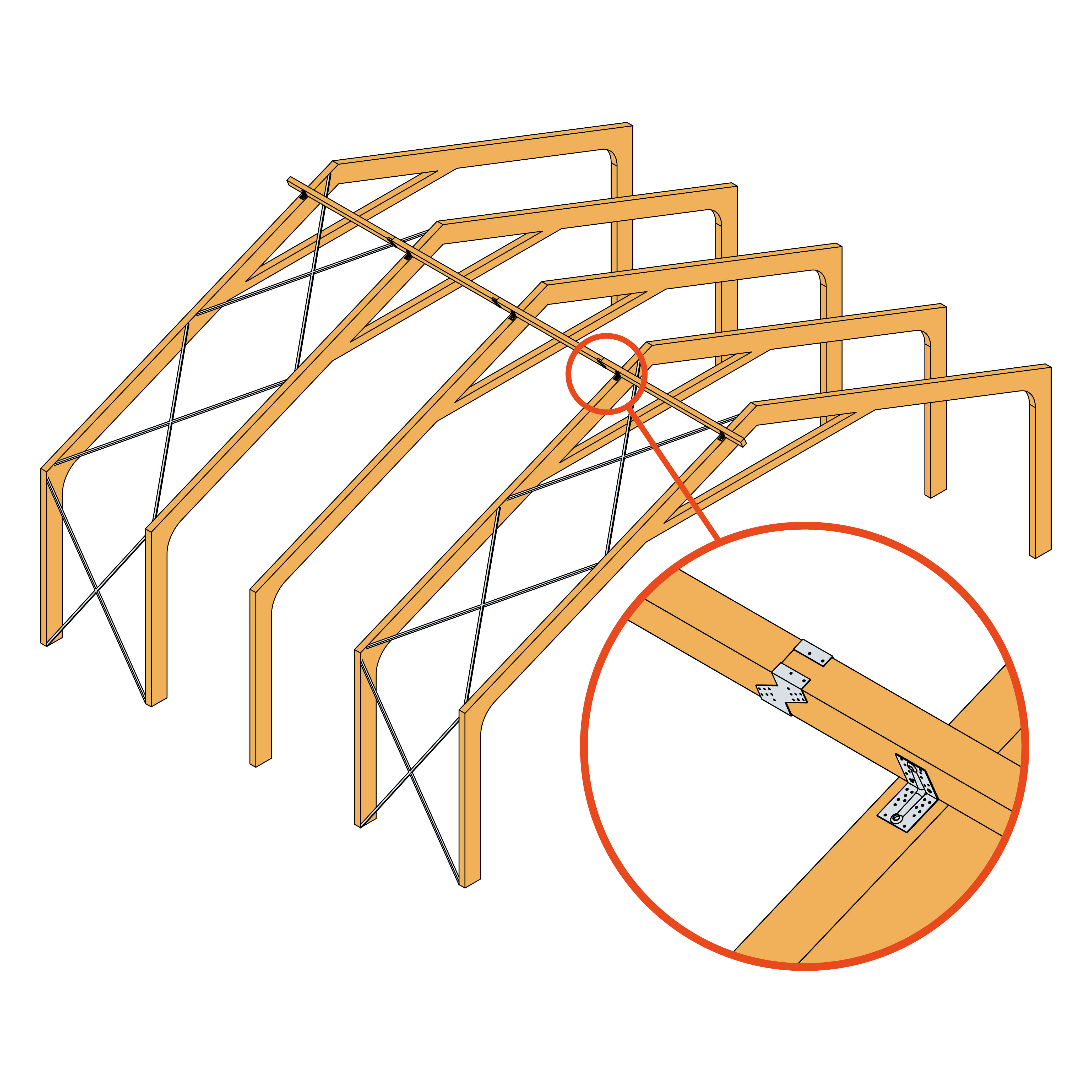

Gerberbeslag GERB kan överföra förskjutningskrafter i stumfogar i ett gerbersystem av takåsar eller balkar. Gerberbeslagen passar till de virkesdimensioner som oftast används i takkonstruktioner i lantbruksbyggnader eller små industribyggnader. Det ska alltid användas två beslag i varje förband. Beslagen ska orienteras emot närmaste stöd. GERB beslagen är avsedda för skarvning av bredare takåsar/balkar, vid skarvning av 45 mm takås se GERW beslagen.
GERB finns också i ZPRO för utomhusbruk.
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm
Indoor
EPD
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | Dimensioner [mm] | Förband | Antal per förpackning | Vikt [kg] | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Flik A | Flik C | |||
| Spik / skruvar | Spik / skruvar | |||||||
| GERB125 | 129 | 90 | 27 | 2 | 10 ø5 | 4 ø5 | 25 | 0.5 |
| GERB150 | 154 | 90 | 29 | 2 | 14 ø5 | 4 ø5 | 25 | 0.59 |
| GERB150Z * | 154 | 90 | 29 | 2 | 14 ø5 | 4 ø5 | 25 | 0.59 |
| GERB160 | 160 | 90 | 30 | 2 | 14 ø5 | 4 ø5 | 25 | 0.62 |
| GERB175 | 179 | 90 | 33 | 2 | 14 ø5 | 4 ø5 | 25 | 0.67 |
| GERB175Z * | 179 | 90 | 33 | 2 | 14 ø5 | 4 ø5 | 25 | 0.67 |
| GERB180 | 180 | 90 | 33 | 2 | 14 ø5 | 4 ø5 | 25 | 0.68 |
| GERB200 | 201 | 90 | 33 | 2 | 16 ø5 | 4 ø5 | 25 | 0.74 |
| GERB220 | 220 | 90 | 34 | 2 | 16 ø5 | 4 ø5 | 25 | 0.8 |
* Samma korrosionsskydd som varmförzinkat stål med 55µm zink - korrosionskategori C3 (EN ISO 12944).

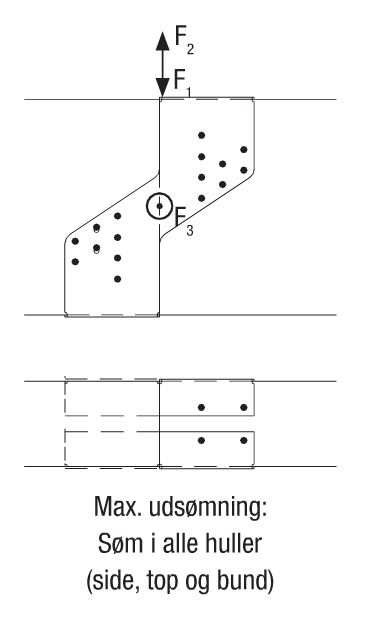

Karakteristisk bärförmåga - Fullständig utspikning
| Art. nr. | Antal av förband | Karakteristiske värden för bärförmåga Ri,k vid fullständig utspikning / 1 sätt gerberbeslag [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Flik A | Flik C | R1/k | R2,k | R3,k | |||||||
| CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |||
| GERB125 | 20 | 8 | 15.9 | 17.3 | 20.9 | 4.2 | 4.6 | 5.9 | 2.5 | 3 | 4.9 |
| GERB150 | 28 | 8 | 20.2 | 22 | 26.6 | 6.7 | 7.3 | 9.4 | 3.7 | 4.5 | 7.4 |
| GERB160 | 28 | 8 | 20.4 | 22.2 | 26.8 | 6.7 | 7.3 | 9.4 | 3.7 | 4.5 | 7.4 |
| GERB175 | 28 | 8 | 21.2 | 23 | 27.7 | 6.7 | 7.3 | 9.4 | 3.7 | 4.5 | 7.4 |
| GERB180 | 28 | 8 | 21.2 | 23 | 27.7 | 6.7 | 7.3 | 9.4 | 3.7 | 4.5 | 7.4 |
| GERB200 | 32 | 8 | 22.4 | 24.4 | 29.5 | 8.5 | 9.2 | 11.9 | 3.7 | 4.5 | 7.4 |
| GERB220 | 32 | 8 | 22.6 | 24.6 | 29.7 | 8.5 | 9.2 | 11.9 | 3.7 | 4.5 | 7.4 |

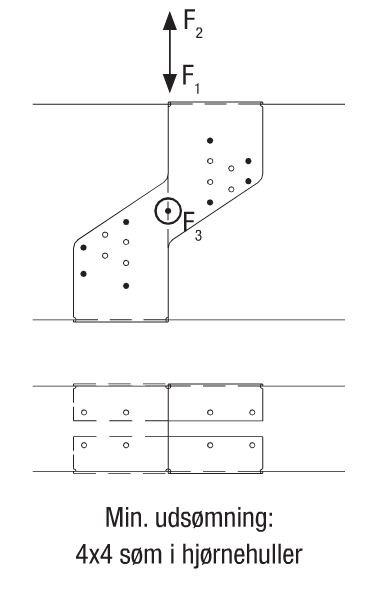

Karakteristisk bärförmåga - Delvis utspikning
| Art. nr. | Antal av förband | Karakteristiske värden för bärförmåga Ri,k vid delvis utspikning / 1 sätt gerberbeslag [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Flik A | Flik C | R1,k | R2,k | |||||
| CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |||
| GERB125 | 16 | - | 13.3 | 14.5 | 16.7 | 3.8 | 4.1 | 5.3 |
| GERB150 | 16 | - | 12.7 | 13.8 | 15.9 | 4 | 4.3 | 5.5 |
| GERB160 | 16 | - | 12.8 | 13.9 | 16 | 4 | 4.3 | 5.5 |
| GERB175 | 16 | - | 13.2 | 14.3 | 16.5 | 4 | 4.3 | 5.5 |
| GERB180 | 16 | - | 13.2 | 14.3 | 16.5 | 4 | 4.3 | 5.5 |
| GERB200 | 16 | - | 12.8 | 13.9 | 16 | 4.3 | 4.7 | 6 |
| GERB220 | 16 | - | 12.8 | 13.9 | 16 | 4.3 | 4.7 | 6 |
