ABR100PB

Design Series svartlackerat vinkelbeslag med kantförstärkningar

ABR100PB är ett svartlackerat vinkelbeslag med en mycket flexibel användning. Detta vinkelbeslag lämpar sig bra till både trä-trä och trä-betong applikationer. De kraftiga kantförstärkningarna ökar beslagets styrka och ger även möjlighet till betonginfästning med optimalt avstånd till beslagets kant.

Tekniskt datablad
CE-märkt
Tekniskt avtal
Användningsklass 3
Outdoor
RAL 9005

Produktinformation

Bilder

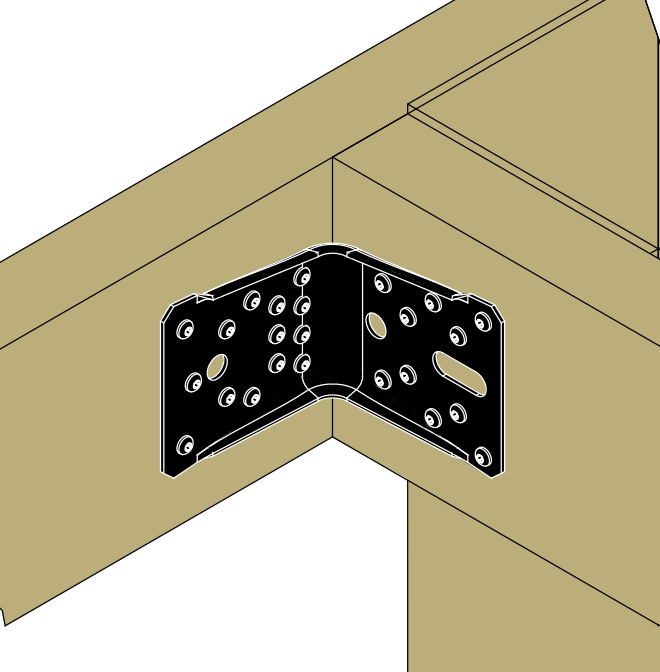

ABR100PB situation.png

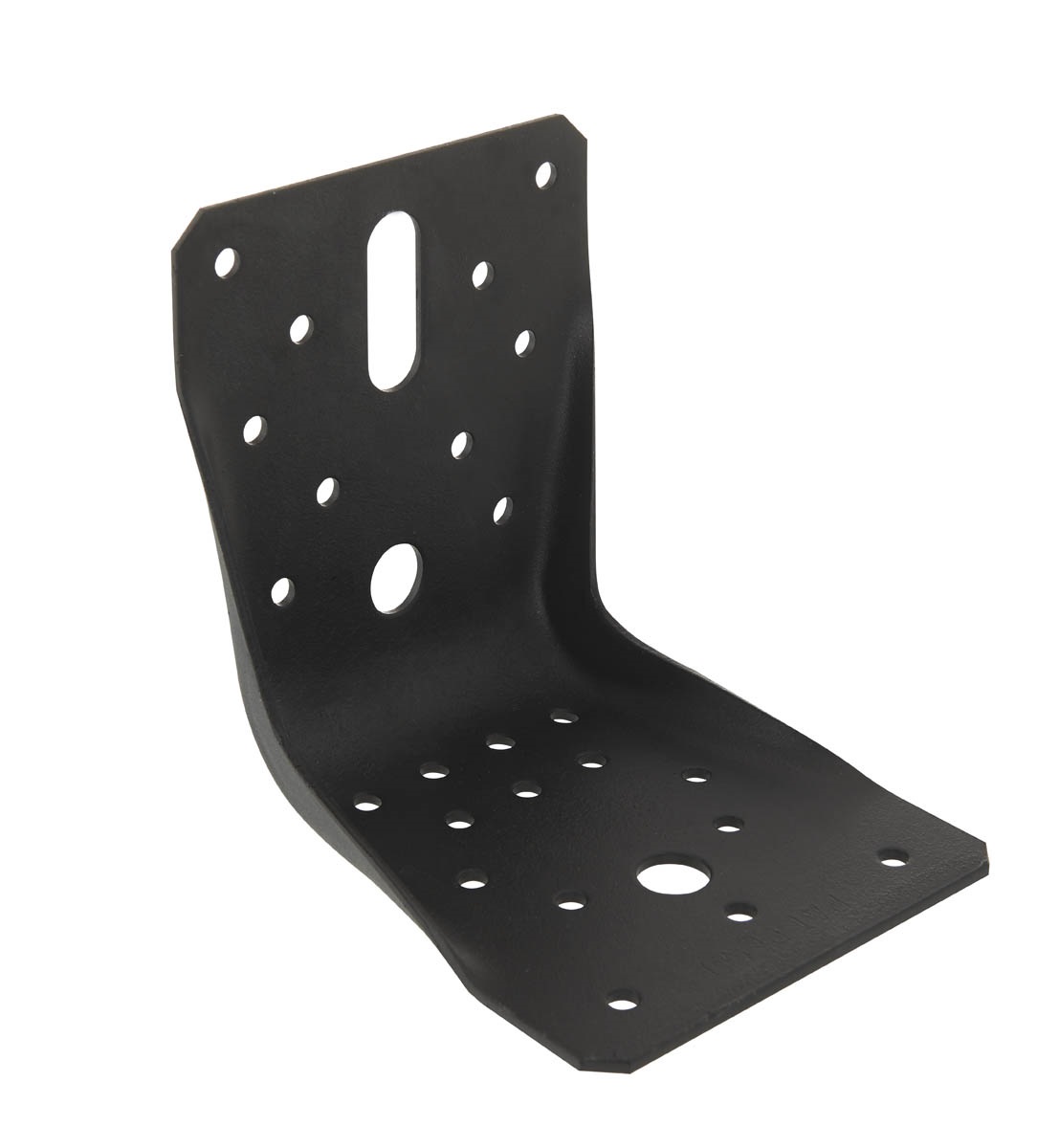

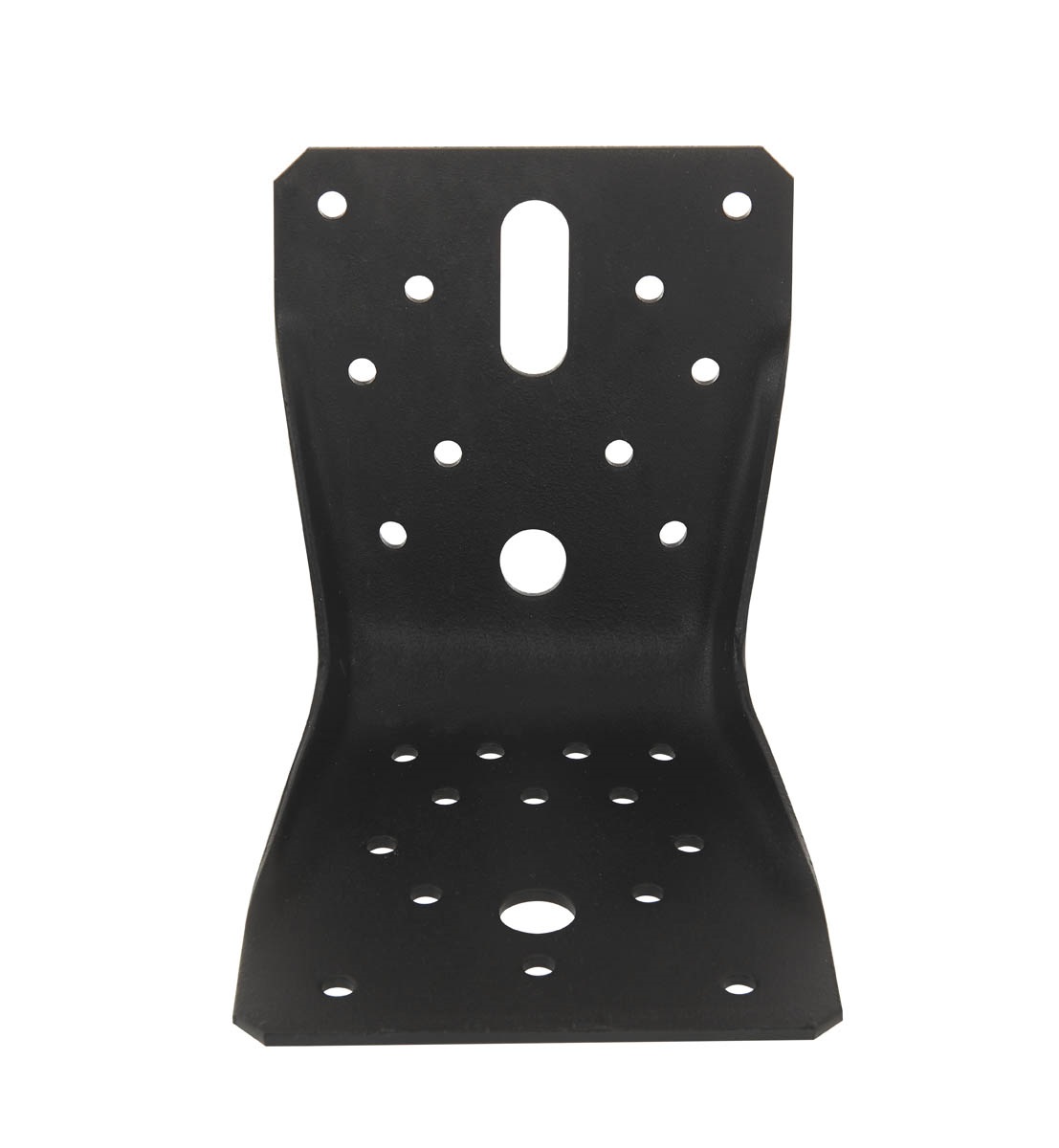

ABR100PB face.jpg

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 i enlighet med EN 10346 + svartlackering RAL 9005

  • Korrosionsskydd:
    275 g/m2 på båda sidorna – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Kantförstärkningar på båda sidorna ger extra styrka
  • Hög bärförmåga
  • Mångsidigt användningsområde
  • Ø12 hål för M10 bult
  • Montering mot betong är möjligt med endast 1st bult

Applikationer

Applikationer

  • Trä-trä
  • Betong-trä
  • Stål-trä

Användningsområden

  • Används till applikationer i bärande träkonstruktioner



Teknisk data

Dimensioner


Dimensioner

Art. nr. Dimensioner [mm] Hål, flik B Hål, flik C
A B C Tjocklek Spik eller skruv Bultar Ovalt hål Spik eller skruv Bultar
ABR100PB90100100210 Ø51 Ø121 Ø12x3214 Ø51 Ø12

Balk / balk - 2 vinkelbeslag per samling

Art. nr. Fästdon Karakteristisk bärförmåga [kN]
Flik B Flik C R1,k R2/3,k R4/5,k
Antal Typ Antal Typ CSA5,0x35PB CSA5,0x35PB CSA5,0x35PB
ABR100PB10CSA5,0x35PB14CSA5,0x35PB11.712.84.2

Stolpe / balk - 2vinkelbeslag per samling

Art. nr. Fästdon Karakteristisk bärförmåga [kN]
Flik B Flik C R1,k R2/3,k R4/5,k
Antal Typ Antal Typ CSA5,0x35PB CSA5,0x35PB CSA5,0x35PB
ABR100PB10CSA5,0x35PB1WA M10-78/5min(20,6;21,6/kmod)8.710.4

Montage

Montage

Montering

  • För montering av svartlackerade beslag på trä nvänds CSA5.0X35PB ankarskruvar med svartlackerat huvud eller SSH beslagsskruvar i kombination med svarta hattar (dessa ingår i FIX-PB).

  • För montering på betong används M10 bult  i kombination med svarta hattar (dessa ingår i FIX-PB).

Certifiering

European Technical Assessment (ETA)

eta-06-0106-2.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf

Relaterade produkter

Nedladdningar

CAD Bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
