CSA-ZPB
Design Series svartlackerad ankarskruv - Impreg® +

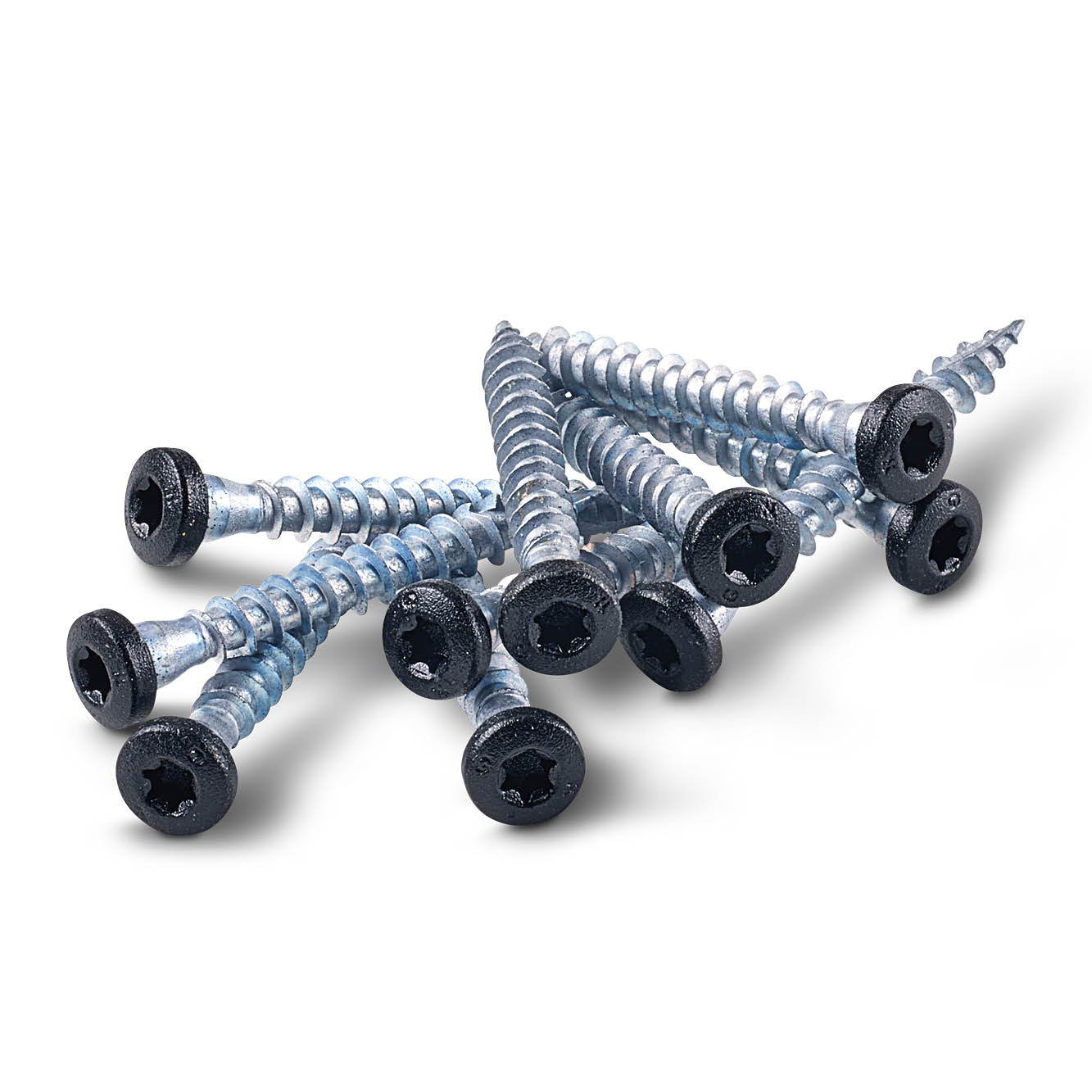

Svartlackerade CSA ankarskruvar är speciellt utvecklade för att montera våra svartlackerade Design Series beslag till trä. Det cylindriska huvudet säkrar full kontakt med beslaget, vilket ökar kraftöverföringen mellan trä och beslag.
CE-märkt
Tekniskt avtal
Ny
EPD
Impreg® +
Outdoor
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Product dimensions and capacities
Dimensioner
| Referens | Fasteners mått | skruv Loads | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| övrigt | produktmått[mm] | Characteristic capacities - trä C24 acc to ETA-04/0013[kN] | |||||||||
| Tun / DB nr. | antal per blister | antal/förpackning | d[mm] | L[mm] | dₕ[mm] | d₁[mm] | lg[mm] | bit[mm] | Rₗₐₜ,ₖ | Rₐₓ.ₖ[kN] | |
| CSA5.0X40ZPB | 2391139 | - | 100.0 | 5 | 40 | 8.3 | 3.15 | 34 | T-20 | 2.3 | 2.5 |
| CSA5.0X40ZPB-R | 2391140 | 20.0 | - | 5 | 40 | 8.3 | 3.15 | 34 | T-20 | 2.3 | 2.5 |
