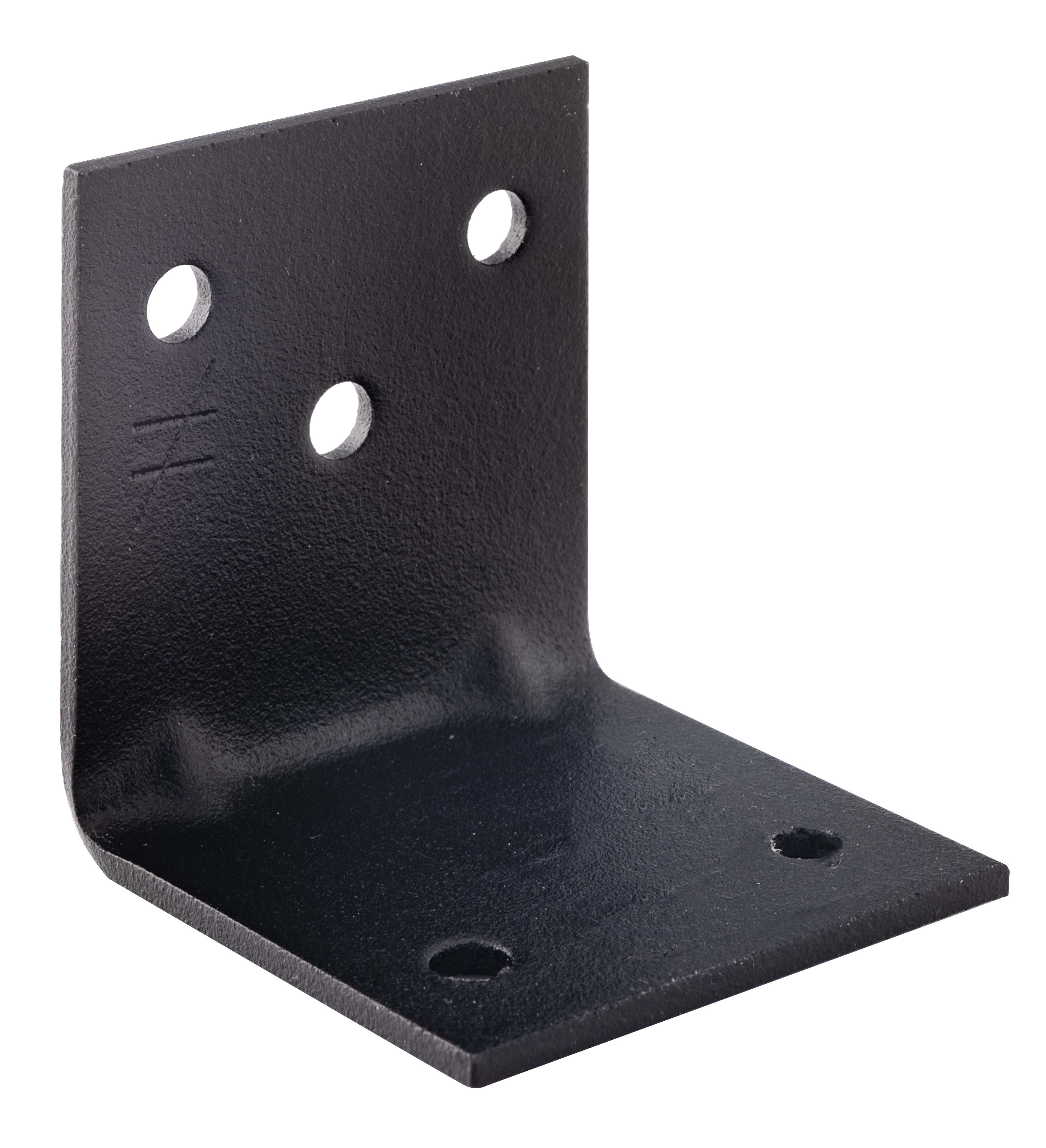

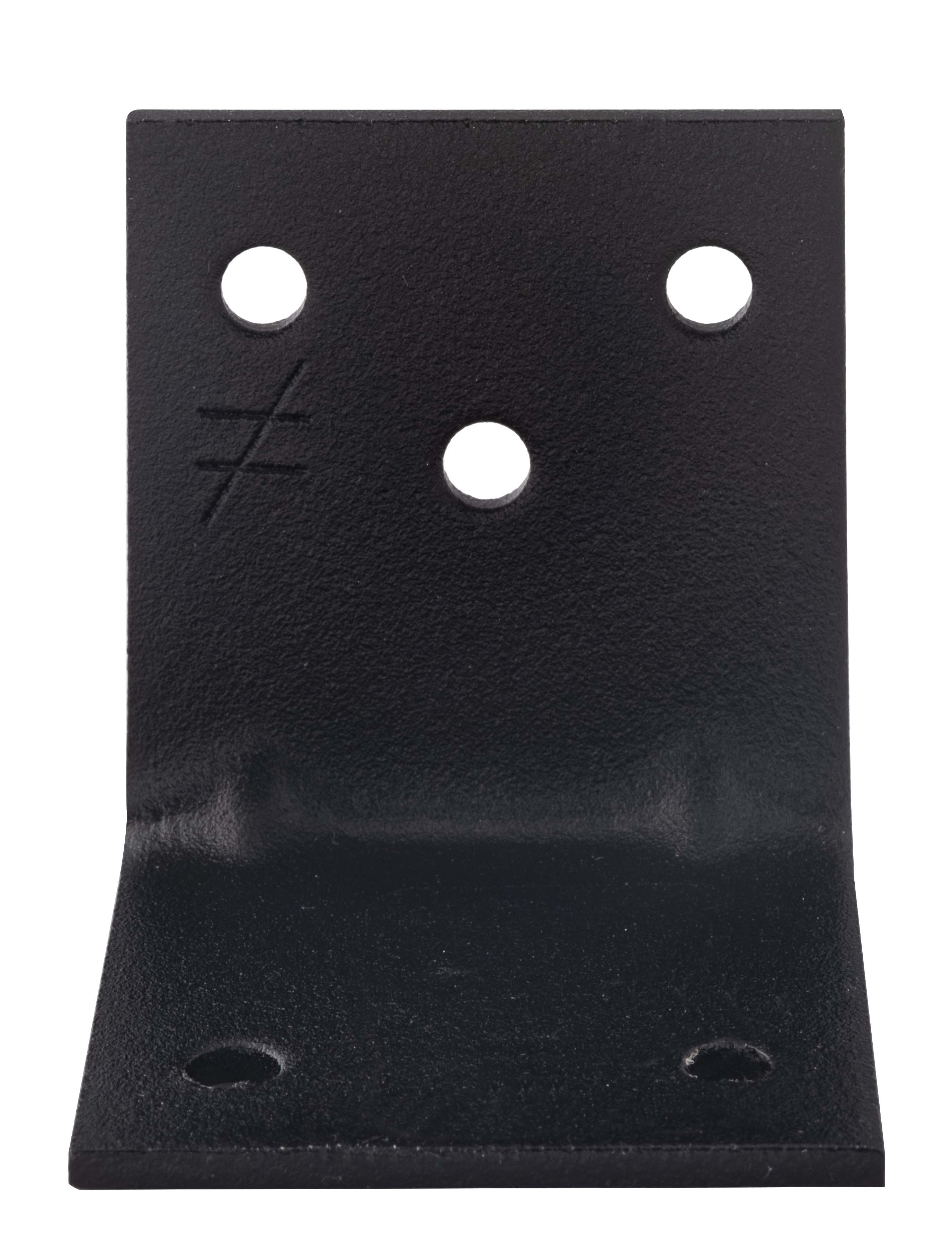

EA444/2PB

Design Series svartlackerad vinkelbeslag

Litet förstärkt vinkelbeslag till mindre samlingar.
Små ytterförstärkningar

Svartlackerad CSA5.0X35PB-R medföljer i förpackningen

Tekniskt datablad

Användningsklass 3

Outdoor

RAL 9005

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet: Galvaniserat stål S250GD + Z275 i enlighet med EN 10346 + svartlackering RAL9005
Korrosionsskydd:
275 g/m2 på båda sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Ger en snygg finnish
Kan användas i många mindre applikationer

Applikationer

Header member

Supporting member: solid wood, composite lumber, glued-laminated wood, triangular trusses, profiles, etc.
Supported member: wood, concrete, steel, etc.

Användningsområden

Mindre trä-trä samlingar
Där det finns behov av en snyggare finnish

Teknisk data

Dimensioner

Mått och hål

Art. nr.	Dimensioner [mm]				Hål
	A	B	C	Tjocklek	Flik B	Flik C
	A	B	C	Tjocklek	Ø5	Ø5
EA444/2PB-R	40	40	40	2	3	3

Array

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
ea444-2-2d.dwg	Ingen produkt/artikel tillgänglig.	ea444-2.dwg	Ingen produkt/artikel tillgänglig.	ea444-2.sat	Ingen produkt/artikel tillgänglig.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

ea444-2-2d.dwg

Ingen produkt/artikel tillgänglig.

ea444-2.dwg

Ingen produkt/artikel tillgänglig.

ea444-2.sat

Ingen produkt/artikel tillgänglig.
