BSN-S

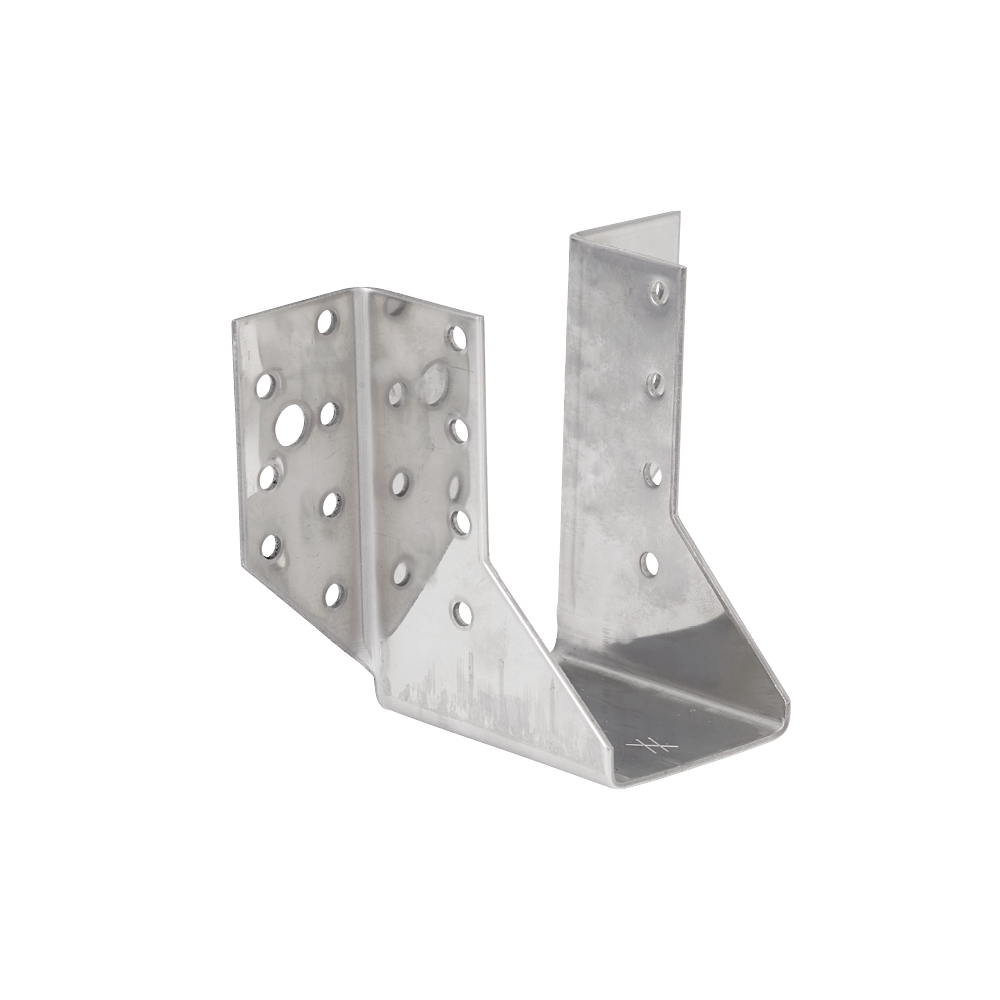

Balksko med utåtvända flikar, Rostfri syrafast A4
Rostfria balkskor används till förankring av träbalkar i samma plan. Denna balsko är försedd med bulthål på 9 eller 11 mm för montage mot betong, stål eller murverk.
CE-märkt
Tekniskt avtal
Användningsklass 3
Rostfri
EPD
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Sekundærbalk storlek | Mått [mm] | Hål HB | Hål SB | Box Quantity | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bredd | Höjd | A | B | C | D | F | t | Ø5 [mm] | Ø9 [11] | Ø11 [mm] | Ø5 [mm] | ||
| Min. | Min. | ||||||||||||
| BSN48/136S-R | 45 | 157 | 48 | 136 | 78 | 38 | 80 | 2 | 20 | - | 4 | 10 | 25 |
HB = huvudbalken; SB = sekundärbalken
Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning
| Art. nr. | Utspikning | Karakteristisk bärförmåga [kN] | |||
|---|---|---|---|---|---|
| HB | SB | R1.k | R2.k | R3.k | |
| - | - | CNA 4,0X40 | CNA 4,0X40 | CNA 4,0X40 | |
| BSN48/136S-R | 20 | 10 | - | - | - |
HB = huvudbalken; SB = sekundärbalken
Karakteristisk bärförmåga - Balk-balk fogningar - Delvis utspikning
| Art. nr. | Utspikning | Karakteristisk bärförmåga [kN] | |||
|---|---|---|---|---|---|
| HB | SB | R1.k | R2.k | R3.k | |
| - | - | CNA 4,0X40 | CNA 4,0X40 | CNA 4,0X40 | |
| BSN48/136S-R | 10 | 6 | 11.2 | 9.3 | 2.9 |
HB = huvudbalken; SB = sekundärbalken
