BNG

Anslutningsbeslag typ G 60 (till 1 kryss)

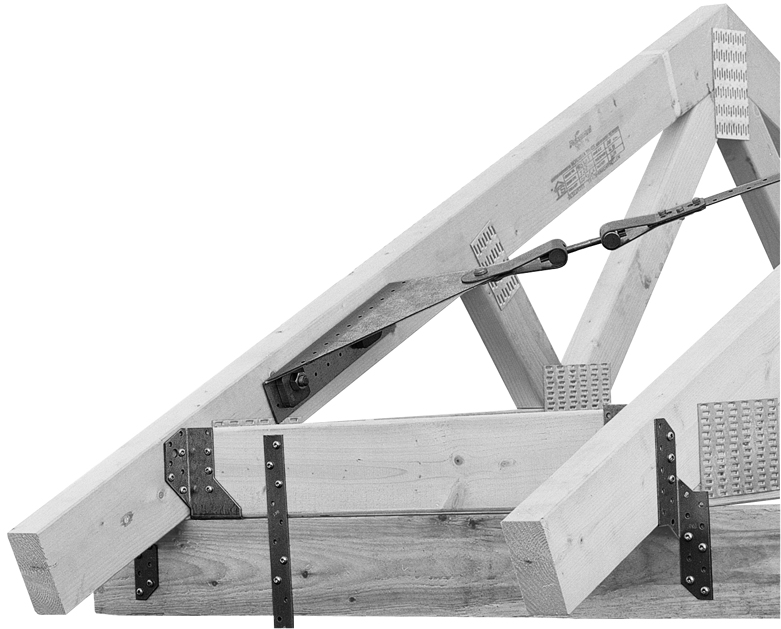

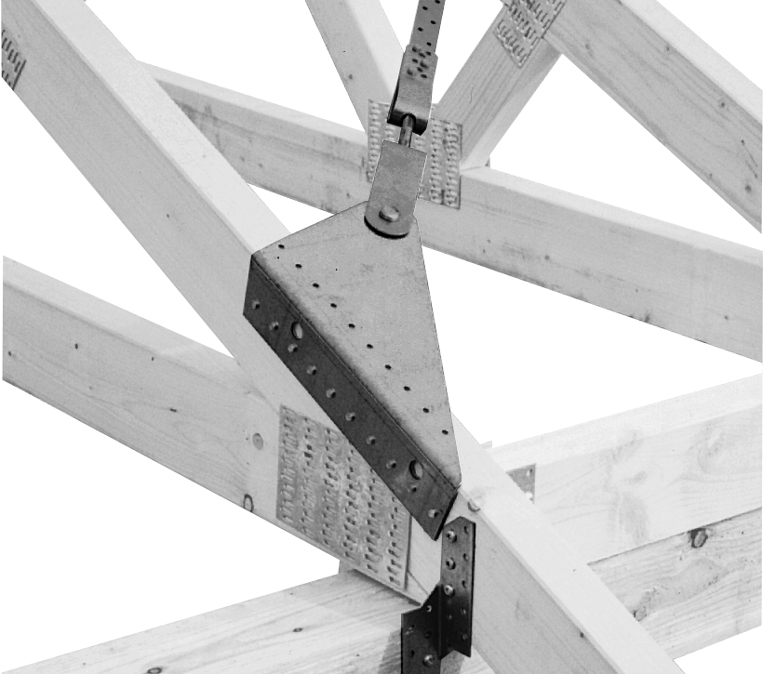

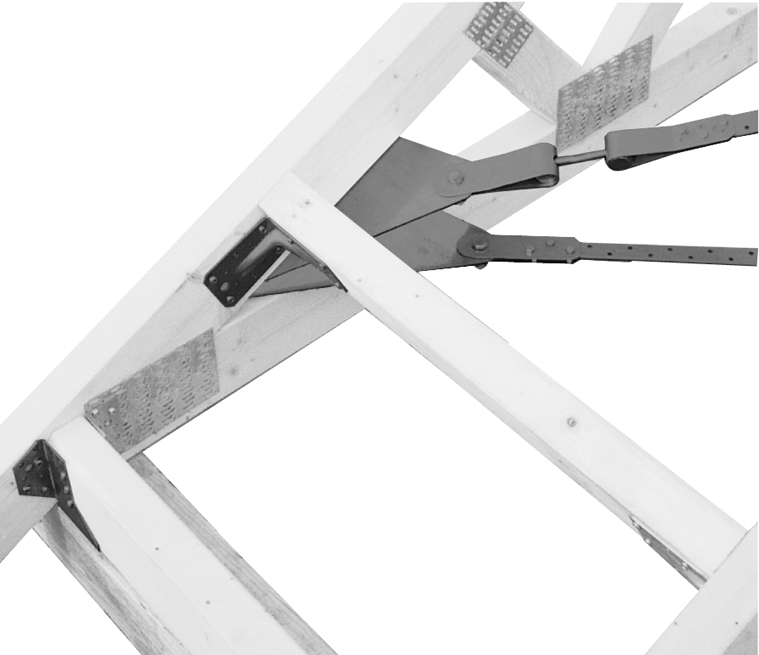

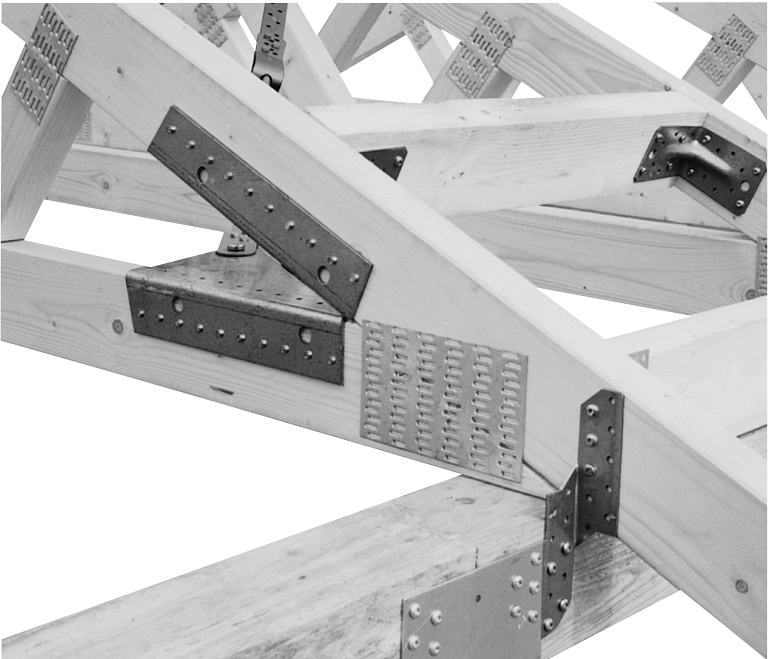

Anslutningsbeslaget BNG används för vindavstyvning med 60 mm band, där WSD- och WSB-beslagen inte kan användas. BNG-beslaget kan dessutom användas för större förankringar av takkonstruktioner till sockeln. BNG tillverkas i höger- och vänsterutgåvor och säljs i par (en höger och en vänster).

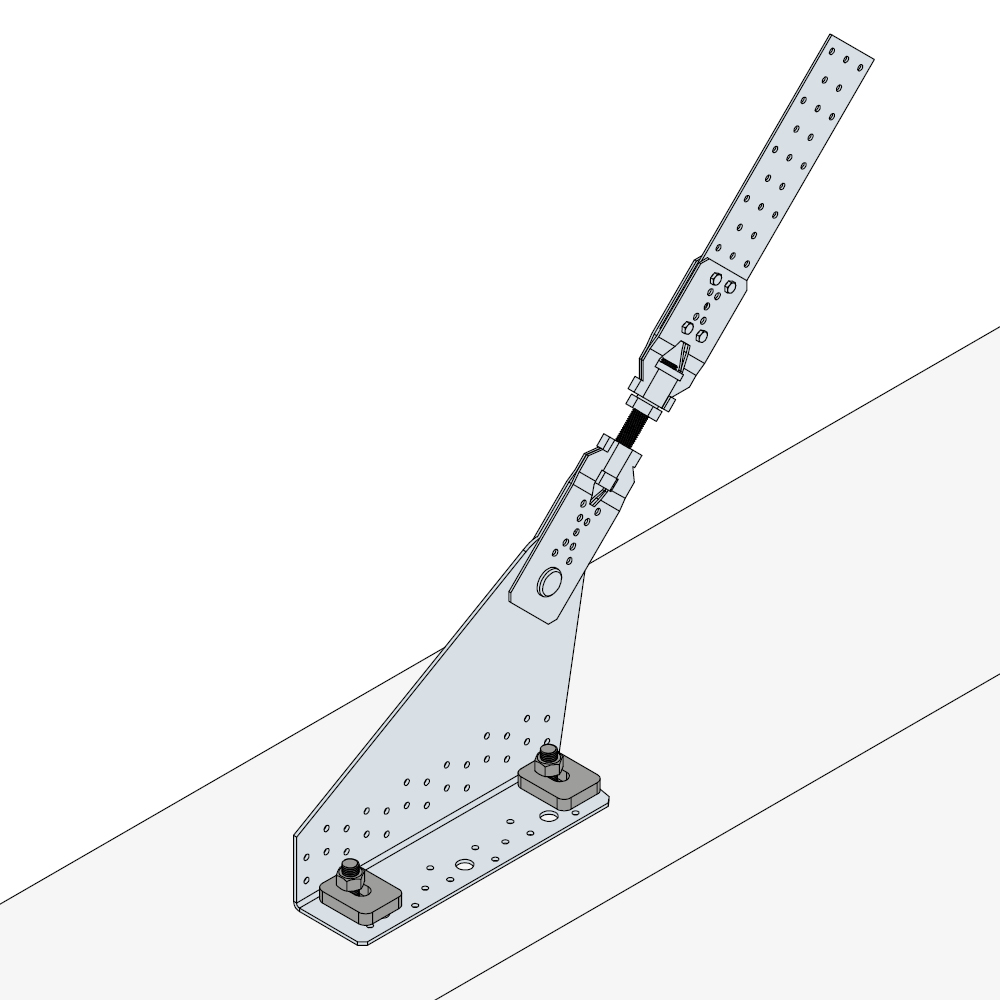

Oavsett om det handlar om vindavstyvning eller förankring av takkonstruktioner monteras 60 mm bandet enkelt med Bandlock bandspännare. BNG passar balkar upp till 115 mm.

Kopplingsbeslaget BNKK används för att ansluta 60 mm vinddragband till BNG.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Electrogalvanized steel Z275

EPD

Produktinformation

Bilder

Egenskaper

Material

Förzinkat stål S250GD
Ytbehandling Z275

Fördelar

Passar till små trädimensioner

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Mål [mm]				Hål översida		Hål sida		Antal per förp.	Vikt [kg]
Art. nr.	A	B	C	t	Ø	Antal	Ø	Antal	Antal per förp.	Vikt [kg]
BNG60-14	262	198	66	3	5 + 15	26 + 1	5 + 13	14 + 5	2	1.3

Bärförmågatabell (karakteristiske värden) - Utspikningsvariant 1

Art. nr.	Anslutningar [antal]			Karakteristisk bärförmåga R_1,k - min:
	Sida	Top	Type	Träbredd min. [mm]	Trä, ved en anslutningsvinkel på							Stål
	Sida	Top	Type	Träbredd min. [mm]	30°	35°	40°	45°	50°	55°	60°	Stål
BNG60-14	14	-	CNA4,0x40	45	24.7	31	31.6	26.8	19.7	19.5	15	32

Bärförmågatabell (karakteristiske värden) - Utspikningsvariant betong

Art. nr.	Anslutningar			Karakteristisk bärförmåga R_1,k - min:
	Sida	Top	Type	Träbredd min. [mm]	Trä, ved en anslutningsvinkel på							Stål
	Sida	Top	Type	Träbredd min. [mm]	30°	35°	40°	45°	50°	55°	60°	Stål
BNG60-14	2	-	M12 + US40/50/10	Beton	32	32	32	32	32	32	32	32
