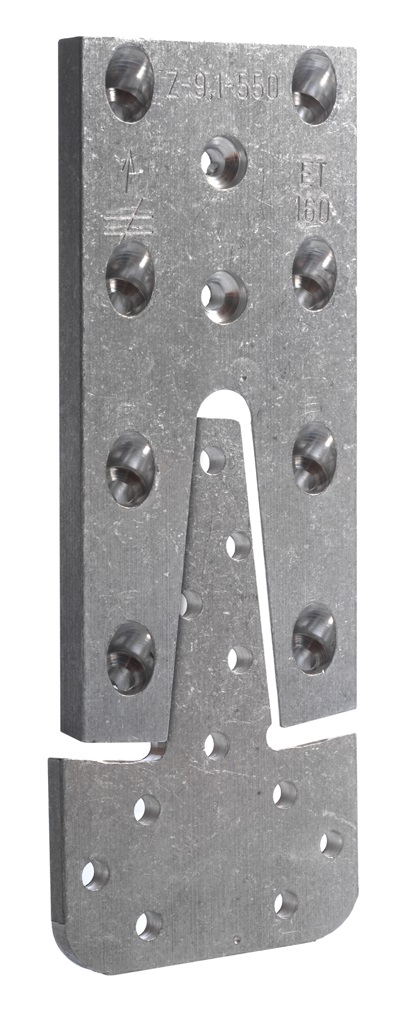

ETB
Ändträbeslag
ETB-ändträbeslag används till dolda fogar vid både balk-balkfogar och stolpe-balkfogar. Man kan göra fogar med en lutning på upp till 90° och vid sned anslutning kan vinkeln vara från 15° till 165°.
CE-märkt
Tekniskt avtal
Användningsklass 2
Eld, 30 min
Aluminium
Produktinformation
Bilder
Inbyggnadsdjup i huvudbalken
Montering på stolpe - synlig installation utan försänkning
Sned montering - ovanifrån
Montering med lutning - endast positiv lutning
Egenskaper
Applikationer
Teknisk data

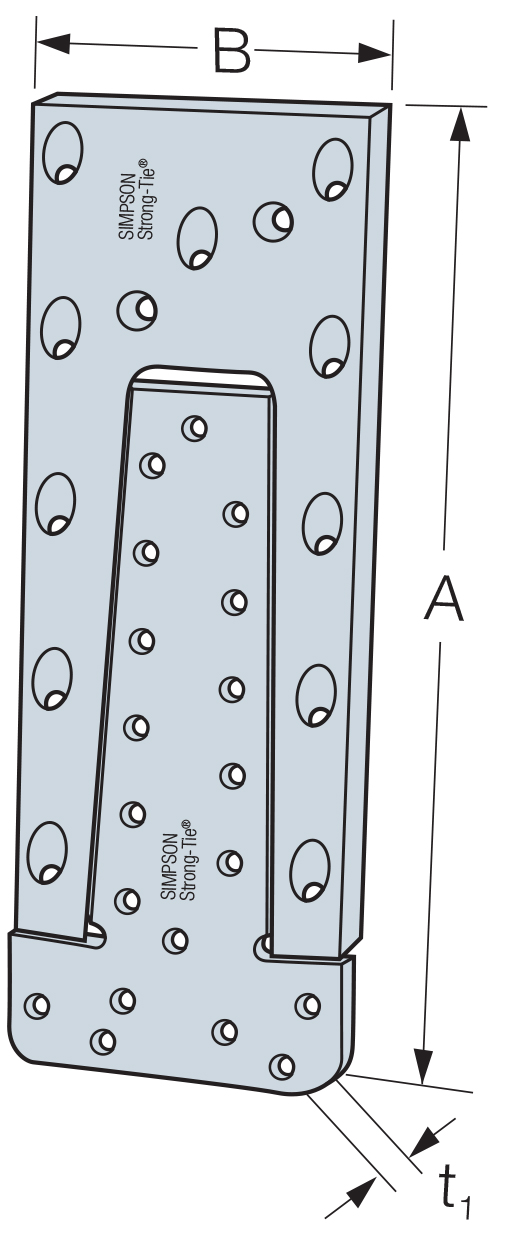

Dimensioner
Mått
| Art. nr. | Sekundärbalk storlek [mm] | Mått [mm] | Hål HB | Hål SB | Antal per förpackning | Vikt [kg] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bredd | Höjd | A | B | C | D | t1 | t2 | Ø5 | Ø5.4 | ||||
| Min. | Min. | Max | |||||||||||
| ETB90-B | 70 | 115 | 150 | 90 | 60 | 58 | 69 | 6 | 10 | 6 | 4 | 25 | 0.1 |
| ETB120-B | 70 | 150 | 200 | 121 | 60 | 85 | 95 | 6 | 10 | 9 | 6 | 25 | 0.14 |
| ETB160-B | 70 | 185 | 250 | 166 | 60 | 95 | 130 | 6 | 10 | 11 | 8 | 25 | 0.19 |
| ETB190-B | 90 | 220 | 300 | 195 | 75 | 138 | 165 | 6 | 10 | 19 | 11 | 25 | 0.27 |
| ETB230-B | 90 | 255 | 350 | 230 | 75 | 138 | 200 | 6 | 10 | 19 | 14 | 25 | 0.34 |
Karakteristisk bärförmåga - Balk-balkfogningar
| Art. nr. | Karakteristisk bärförmåga - Balk-balkfogningar | ||||
|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga [kN] | ||||
| HB | SB | R1,k | |||
| Antal | Typ | Antal | TTUFS5,0x70 | TTUFS5,0x100 | |
| ETB90-B | 6 | CNA4,0x40 | 4 | 5.9 | 8.9 |
| ETB120-B | 9 | CNA4,0x40 | 6 | 8.5 | 12.8 |
| ETB160-B | 11 | CNA4,0x40 | 8 | 11 | 16.5 |
| ETB190-B | 19 | CNA4,0x40 | 11 | 14.7 | 22 |
| ETB230-B | 19 | CNA4,0x40 | 14 | 18.2 | 27.4 |
HB = huvudbalken; SB = sekundärbalken
Karakteristisk bärförmåga - Balk-stolpfogningar
| Art. nr. | Karakteristisk bärförmåga - Balk-stolpfogningar | ||||
|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga [kN] | ||||
| HB | SB | R1,k | |||
| Antal | Typ | Antal | TTUFS5,0x70 | TTUFS5,0x100 | |
| ETB90-B | 6 | CNA4,0x40 | 4 | 5.9 | 8.9 |
| ETB120-B | 9 | CNA4,0x40 | 6 | 8.5 | 12.8 |
| ETB160-B | 11 | CNA4,0x40 | 8 | 11 | 16.5 |
| ETB190-B | 12 | CNA4,0x40 | 9 | 12.3 | 18.4 |
| ETB230-B | 12 | CNA4,0x40 | 10 | 13.5 | 20.2 |
HB = huvudbalken; SB = sekundärbalken
Montage
Montage

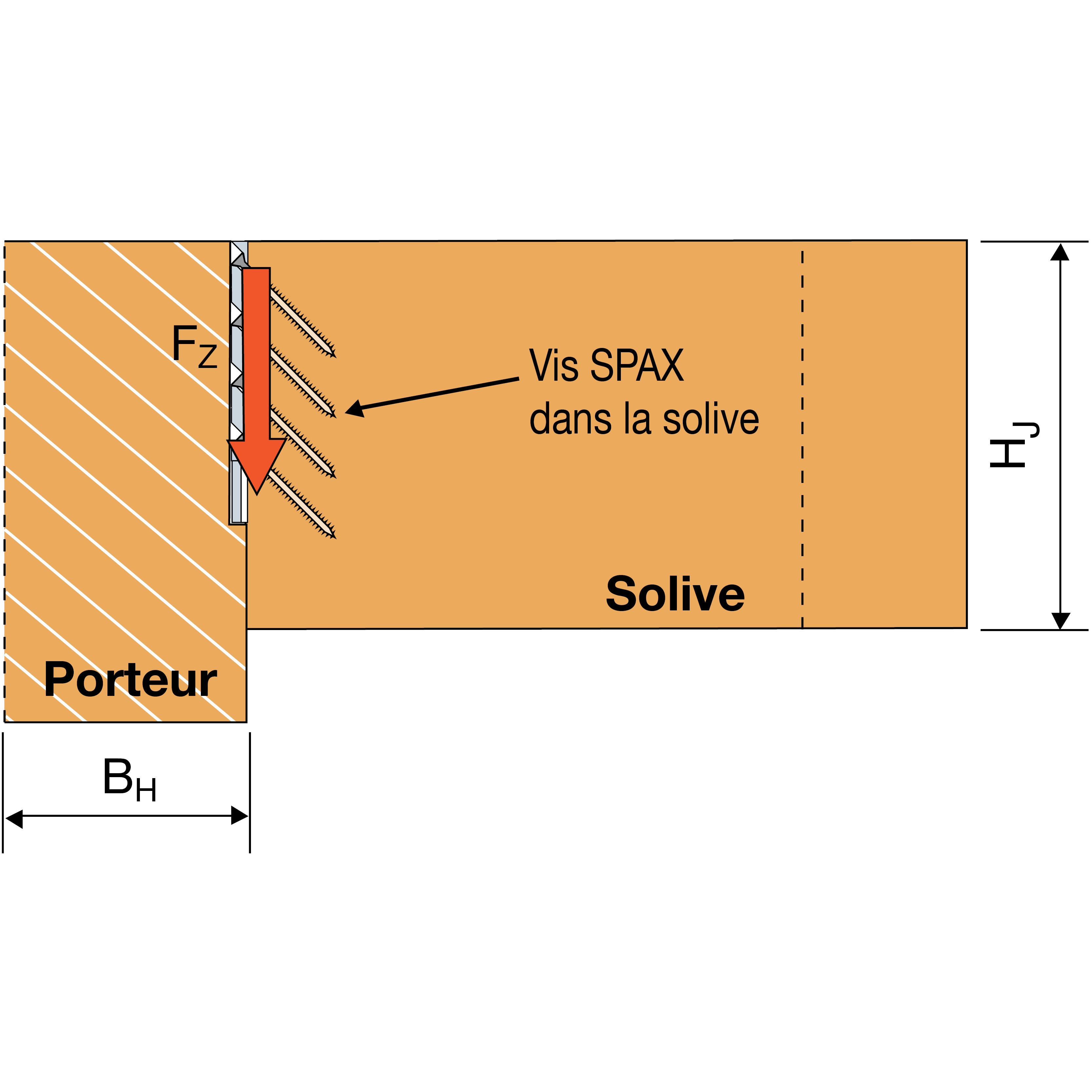

Tvärsnitt, belastningstyp
Inbyggnadsdjup i huvudbalken

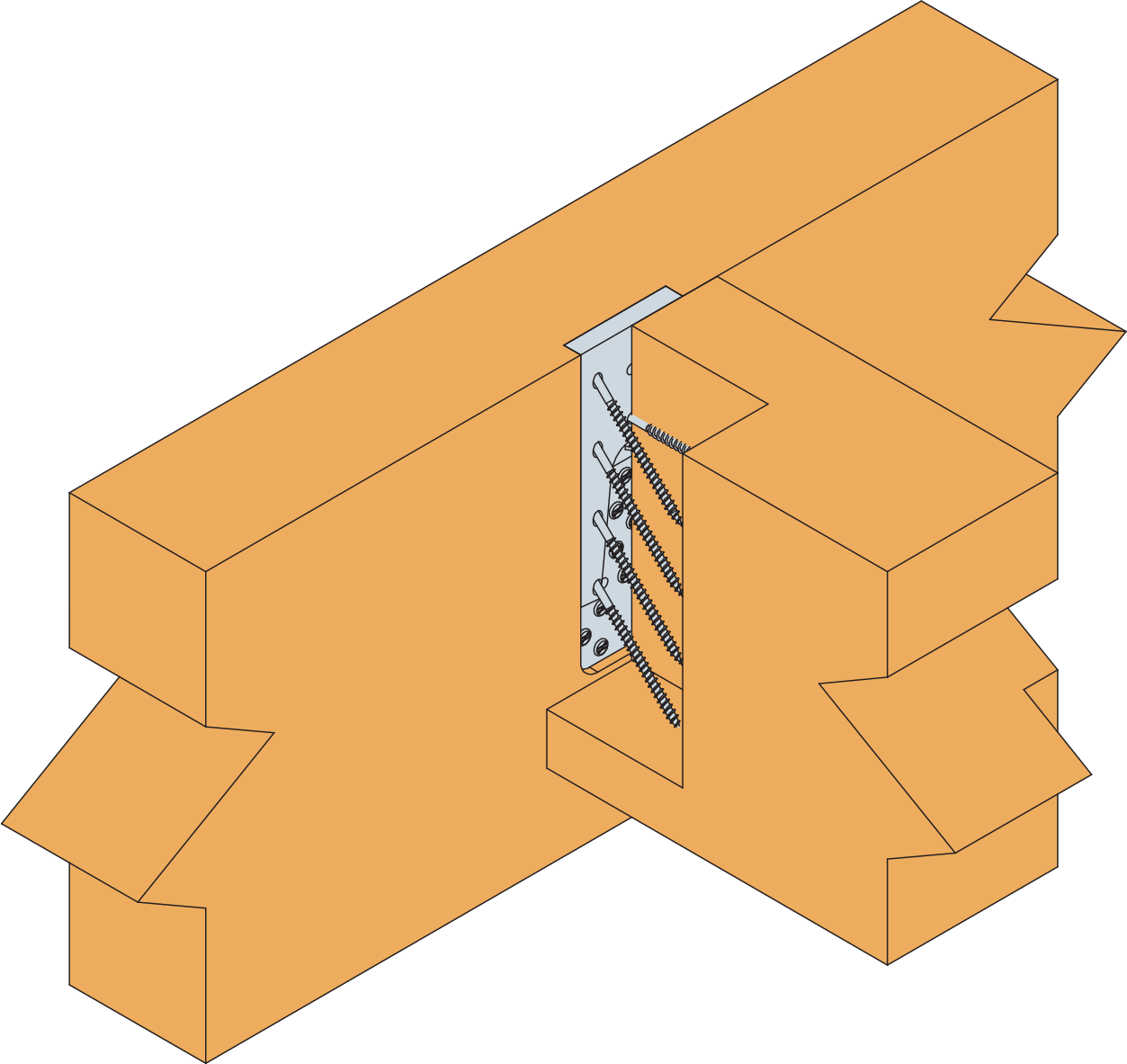

Montering på balk - osynlig installation med försänkning
Montering på balk - osynlig installation utan försänkning

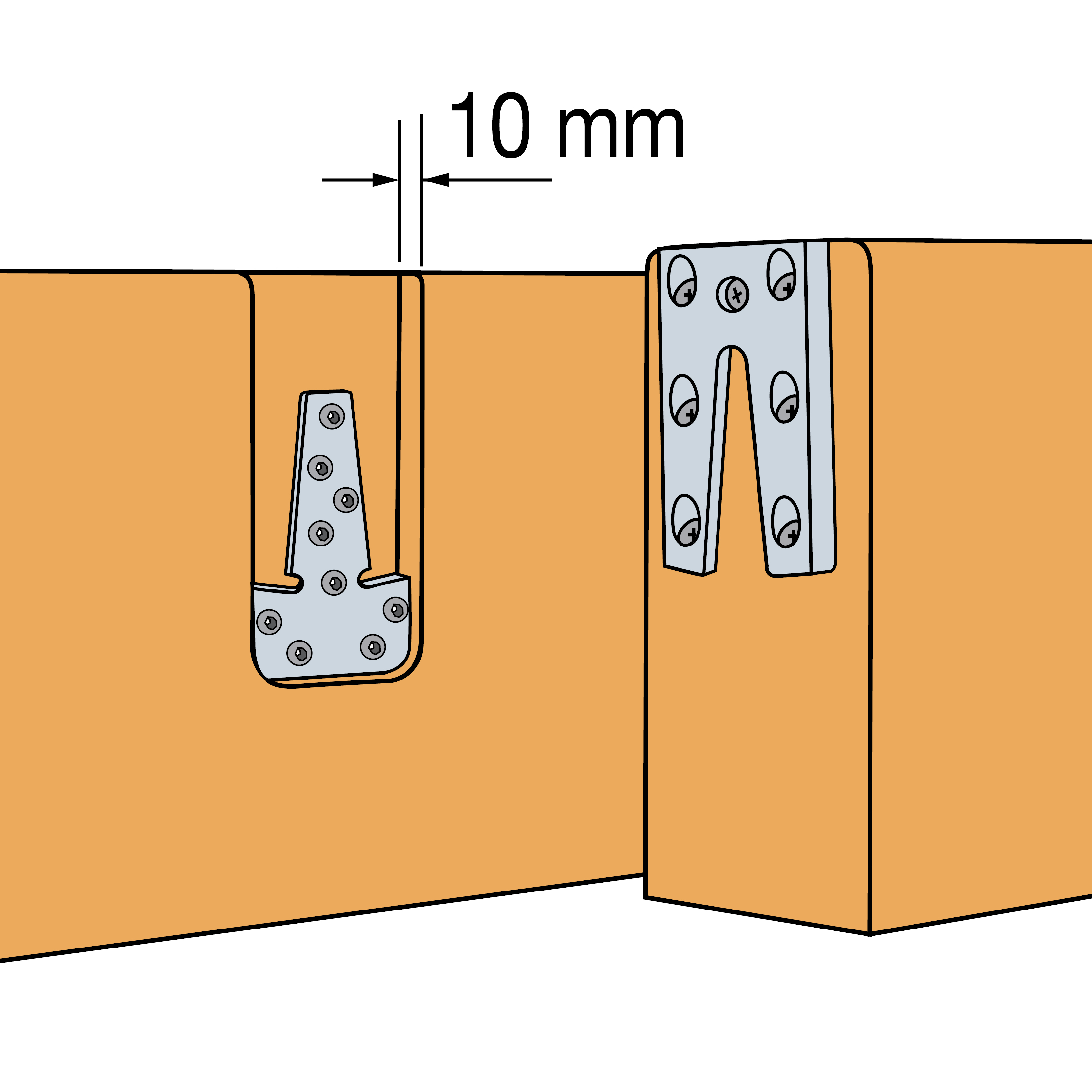

Montering på stolpe - synlig installation utan försänkning
Montering på stolpe - osynlig installation med försänkning

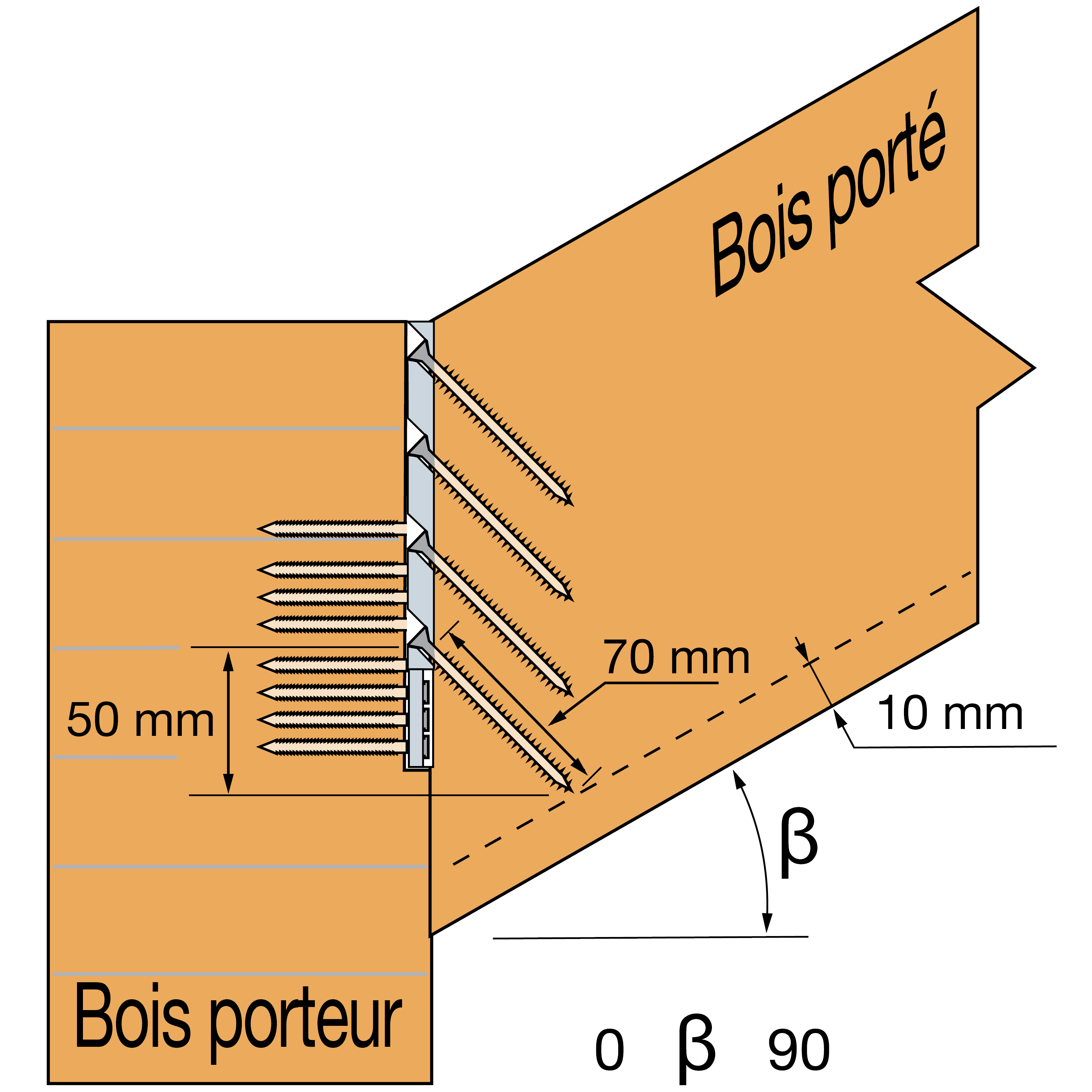

Montering med lutning - endast positiv lutning

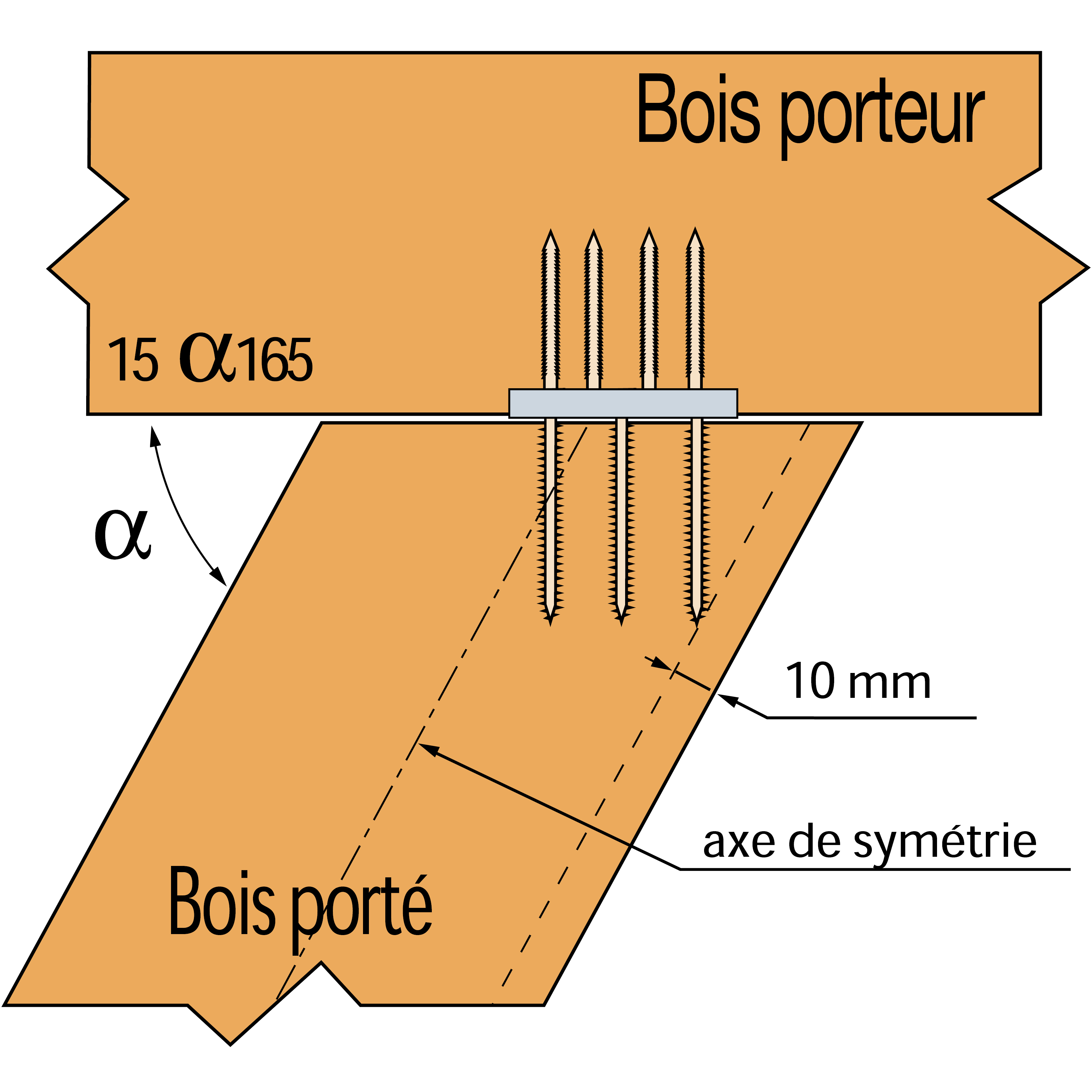

Sned montering - ovanifrån
Technical Notes
Dimensioner
