ABR-Z

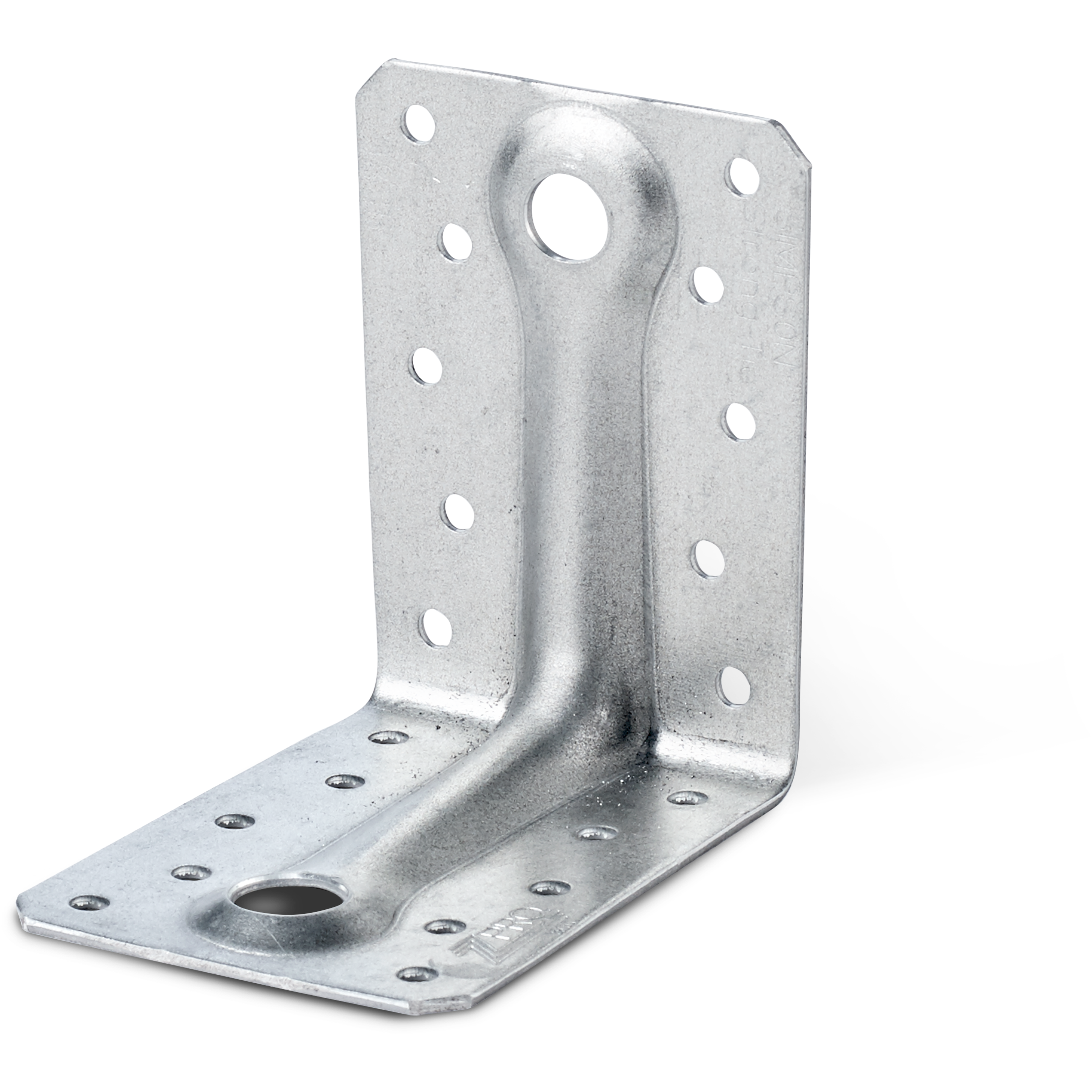

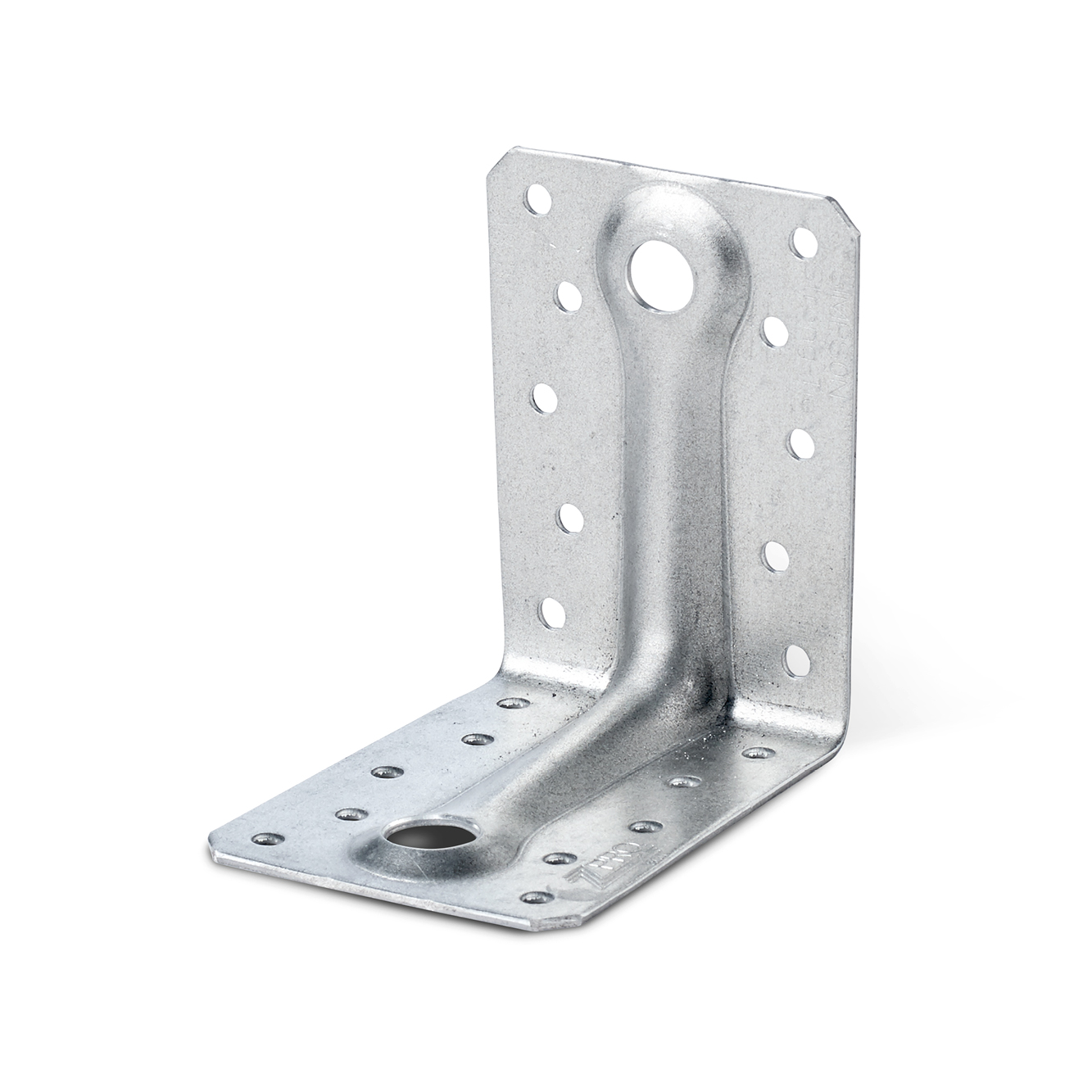

ZPRO Vinkelbeslag med förstärkning

ABR vinkelbeslag används till fogningar i bärande träkonstruktioner.
Beslagen är försedda med kraftiga ribbforstarkning.

Dessa beslag rekommenderas till korrosiva miljöer, exempelvis stall eller terrass

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

ZPRO

EPD

ABR_Z_SSTBP_homepage_SE_sv

ABR_Z_SSTBP_homepage_FI_fi

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:

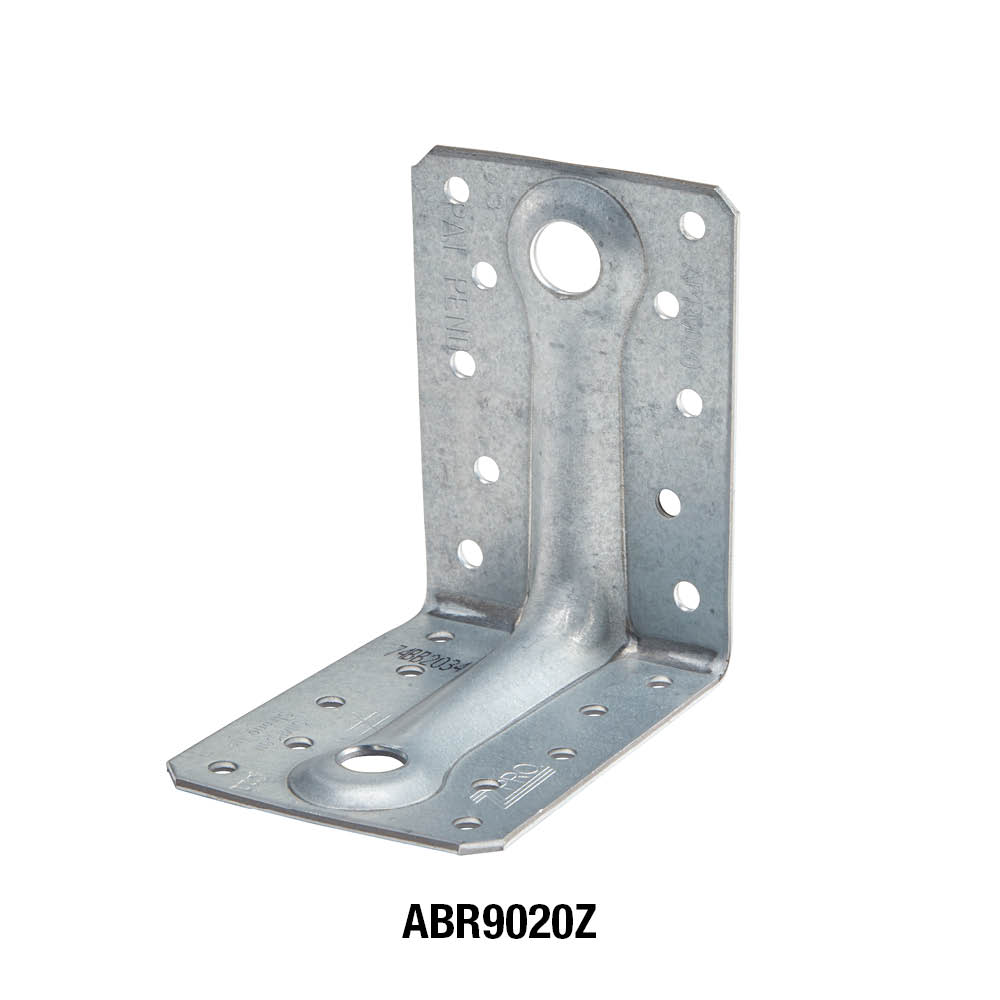

ABR9020Z: S250GD - ZPRO

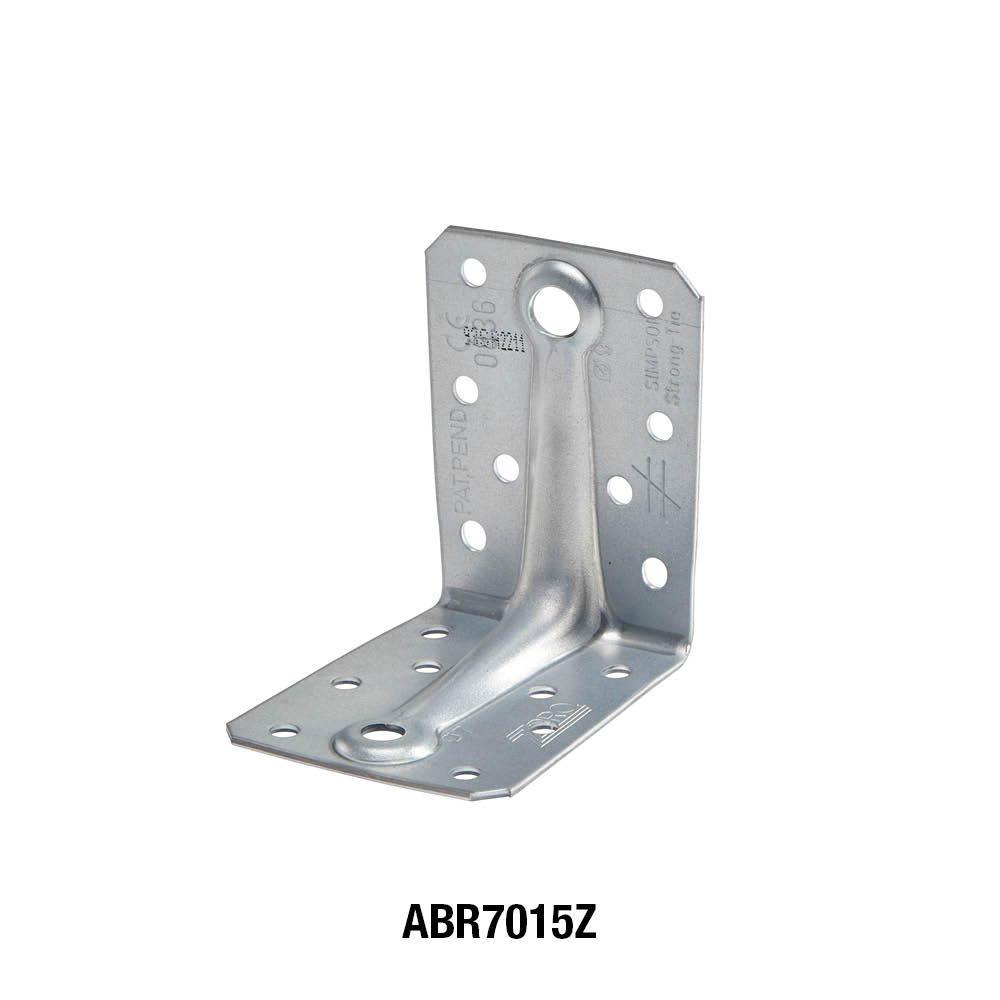

ABR7015Z/10525Z: S350GD + ZPRO
Rostskydd:
ZPRO coating – motsvarande en zinktjocklek på cirka 55 μm

Fördelar

Mycket kraftiga vinkelbeslag för bärande konstruktioner
Hög bärförmåga
Kraftiga ribbförstärkningar ger extra hållbarhet

Applikationer

Monteras på

Trä-trä fogningar

Användningsområden

Används vid trä-trä fogningar

Teknisk data

Mått

Dimensioner

Referens	beslag mått
	övrigt		produktmått[mm]				balk[mm]				fläns B[mm]
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	tjocklek[mm]	rund				rund
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	tjocklek[mm]	Ø5[mm]	Ø7	Bult[mm]	Ø13[mm]	Flik B[mm]	Ø9	Ø13[mm]	Ø13[mm]
ABR7015Z	50.0	0.081	70	70	55	1.5	8	1	-	-	8	1	-	-
ABR9020Z	50.0	0.17	88	88	65	2	10	-	1	-	10	-	1	-

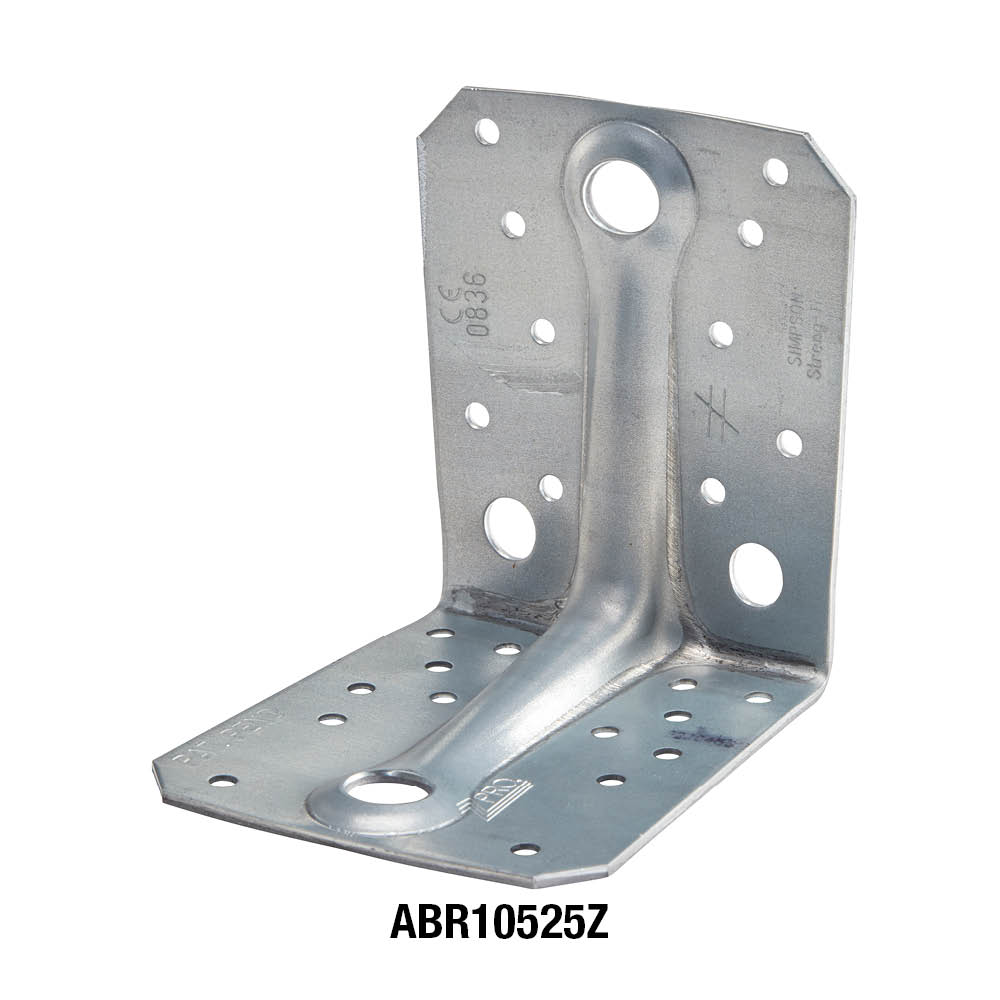

ABR10525Z	50.0	0.34	105	105	90	2.5	10	-	2	1	14	-	-	1

Kombinerad last:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning

Dimensioner

Referens	vinkelbeslag kapacitet
	produkt capacities - trä to trä - Beam to beam - Full nailing
	antal of Fasteners		karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk	fläns B	R1,k	R2,k = R3,k[kN]	R4/5,k
	antal	antal	CSA5.0x40Z	CSA5.0x40Z	CSA5.0x40Z
ABR7015Z	6	8	5.2	6.7	4.2 /kmod^0,3
ABR9020Z	8	10	9.7	9.4	4.6 /kmod^0,7
ABR10525Z	10	14	12.7	10.7	10.6/kmod^0,2

R_4/5 med b = 75 mm och e = 130 mm

Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning

Dimensioner

Referens	vinkelbeslag kapacitet
	produkt capacities - trä to trä - Partial nailing
	antal of Fasteners		karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk	fläns B	R1,k	R2,k = R3,k	R4,k = R5,k(1)
	antal	antal	CSA5.0x40Z	CSA5.0x40Z	CSA5.0x40Z
ABR9020Z	4.0	6.0	4.9	5.9	4.6 /kmod^0,6
ABR10525Z	6.0	6.0	4.8	9.7	Refer to ETA-06/0106

R_4/5 with b = 75 mm och e = 130 mm

Montage

Fastsättning

För fastsättning används varmförzinkad CNA4,0xℓ ankarspik eller rostfri CSA5,0xℓ beslagsskruv

Installation

Tekniska anmärkningar

Teknisk information

Två vinkelbeslag per fog
Vinkelbeslagen förutsätts placeras precis ovanför varandra.
F1                Lyftande kraft som verkar mitt i takåsen.
F2 och F3    Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 och F5    Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.

Ett vinkelbeslag per fog
F1                Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik.
                   Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
F2 och F3    Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4                Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
F5                Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.
