ABB40390Z

ZPRO Vinkelbeslag

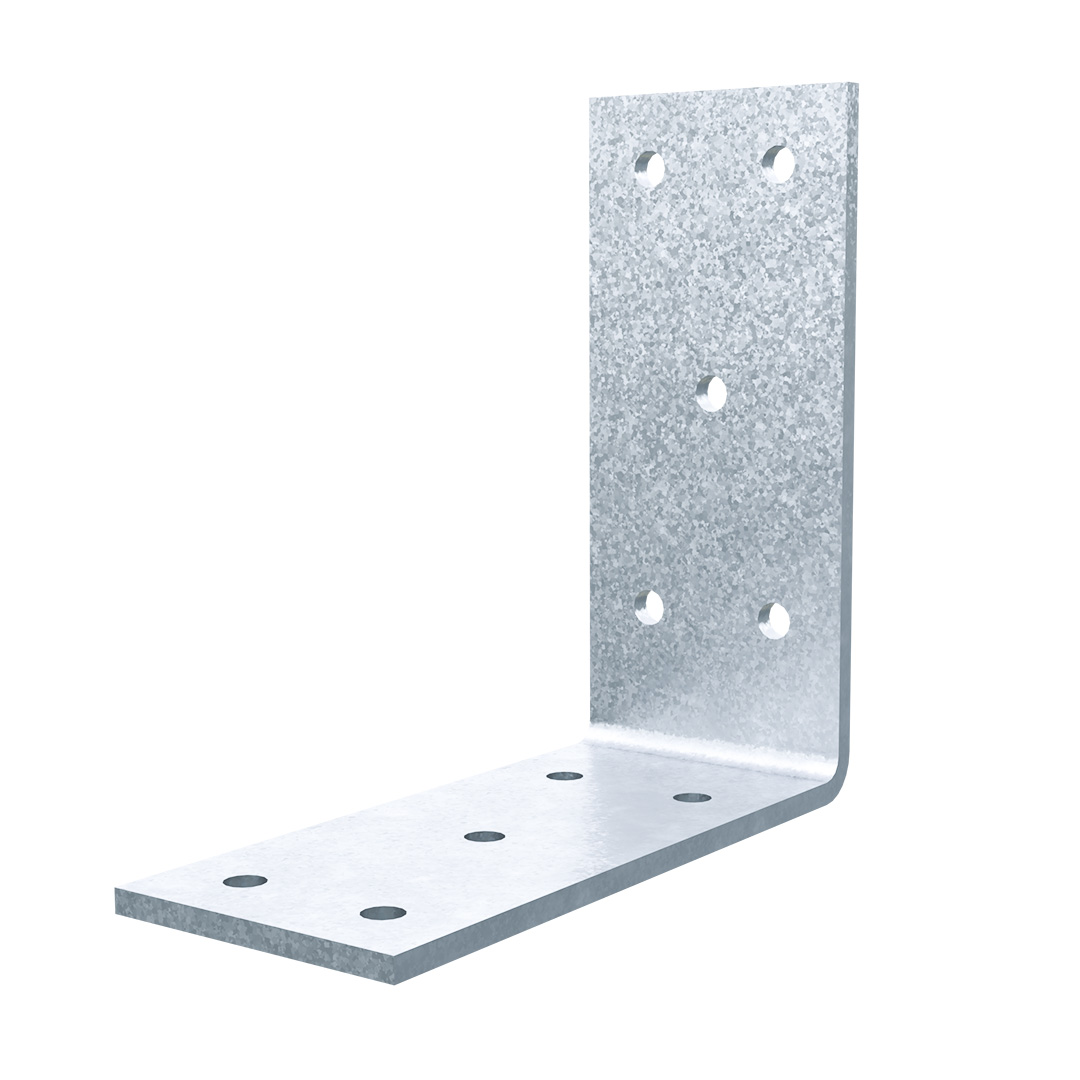

ABB40390Z vinkelbeslag används för trä-träförband utomhus i områden som inte är kustnära.

CE-märkt
Användningsklass 3
Outdoor
ZPRO

Produktinformation

Egenskaper

Material

  • Stålkvalitet:

           ABR9020Z: S250GD + ZPRO

  • Korrosionsskydd:

           ZPRO-beläggning - motsvarar en zinkskikttjocklek på ca 55 μm.

Fördelar

  • ZPRO är en unik korrosionsskyddande beläggning som ger motsvarande korrosionsskydd som extra varmförzinkat stål med 55 μm zink.
  • Lastning i alla riktningar

Applikationer

Monteras på

  • Trä-träfogar

Teknisk data

MÅTT

Art. nr. NOBB nr. DB nr. Dimensioner [mm] Flig A Flig B
A [mm] B [mm] C [mm] t [mm] Ø5 Ø5
ABB40390Z60047349-939340355
Array

Karaktäristisk bärförmåga - Trä-träkonstruktion - Fullständig utspikning

Art. nr. Produktegenskaper - Trä mot trä -  Fullständig utspikning
Utspikning

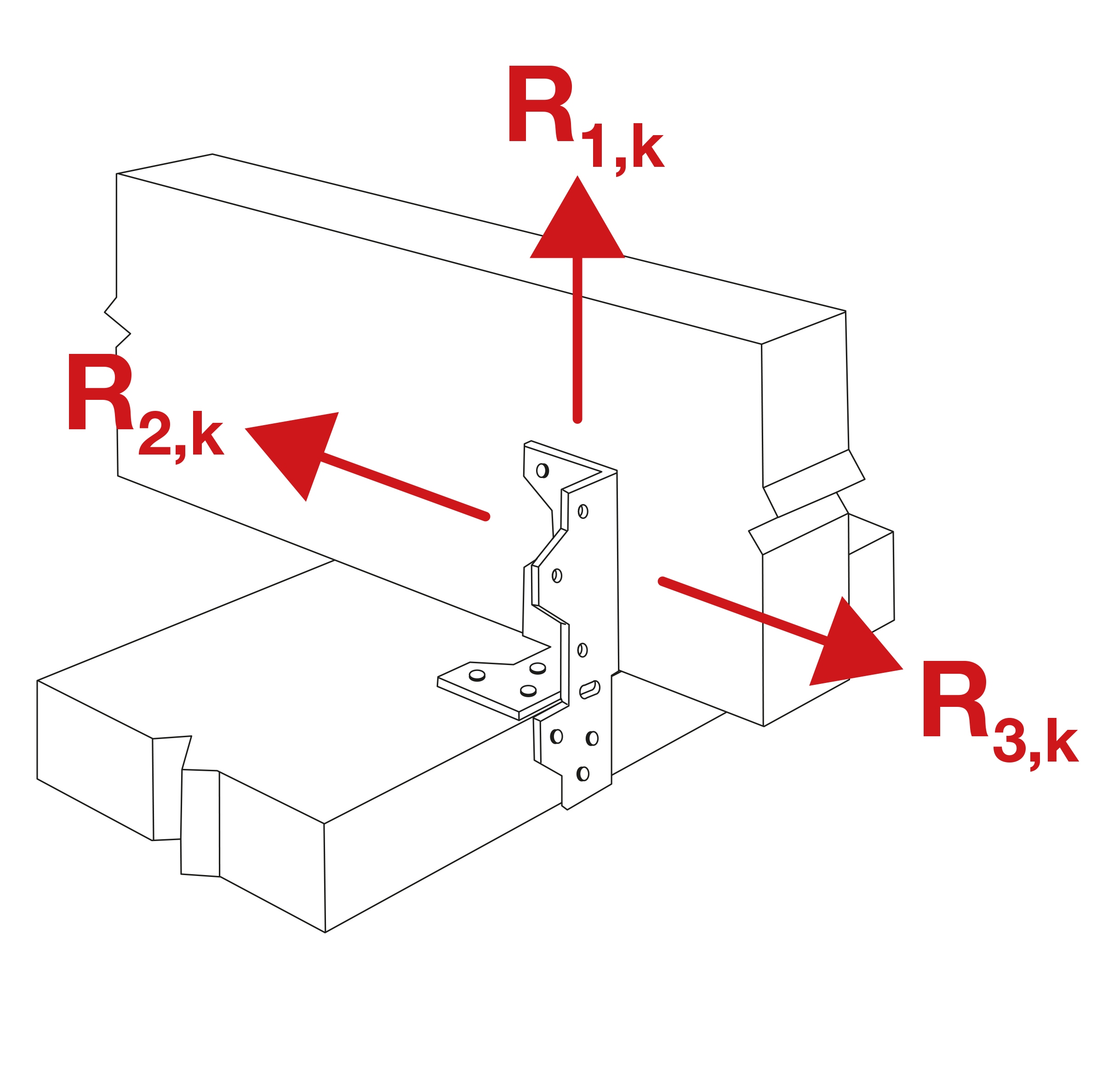

Karakteristisk lastkapacitet - 2 vinkelbeslag per enhet
  [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Antal CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABB40390Z35min (3.0 ; 3,1 /kmod)min (4,9; 4,4 /kmod)22.8
Array

Karakteristisk bärförmåga - Bärande balk-balksammansättning - Partiell utspikning

Art. nr. Karakteristisk bärförmåga - Trä- och trädförband - Delvis utspikning
Utspikning Karakteristisk lastkapacitet - 2 vinkelbeslag per enhet [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Antal CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABB40390Z33min (2,3; 2,0 /kmod)min (3,1; 2,8 /kmod)1.72.2
Array

Montage

Montage

Användningsområden

  • För fastsättning använd varmförzinkade CNA-G spikar eller Impreg+ CSA-Z skruvfästen.
