BSNN-Z

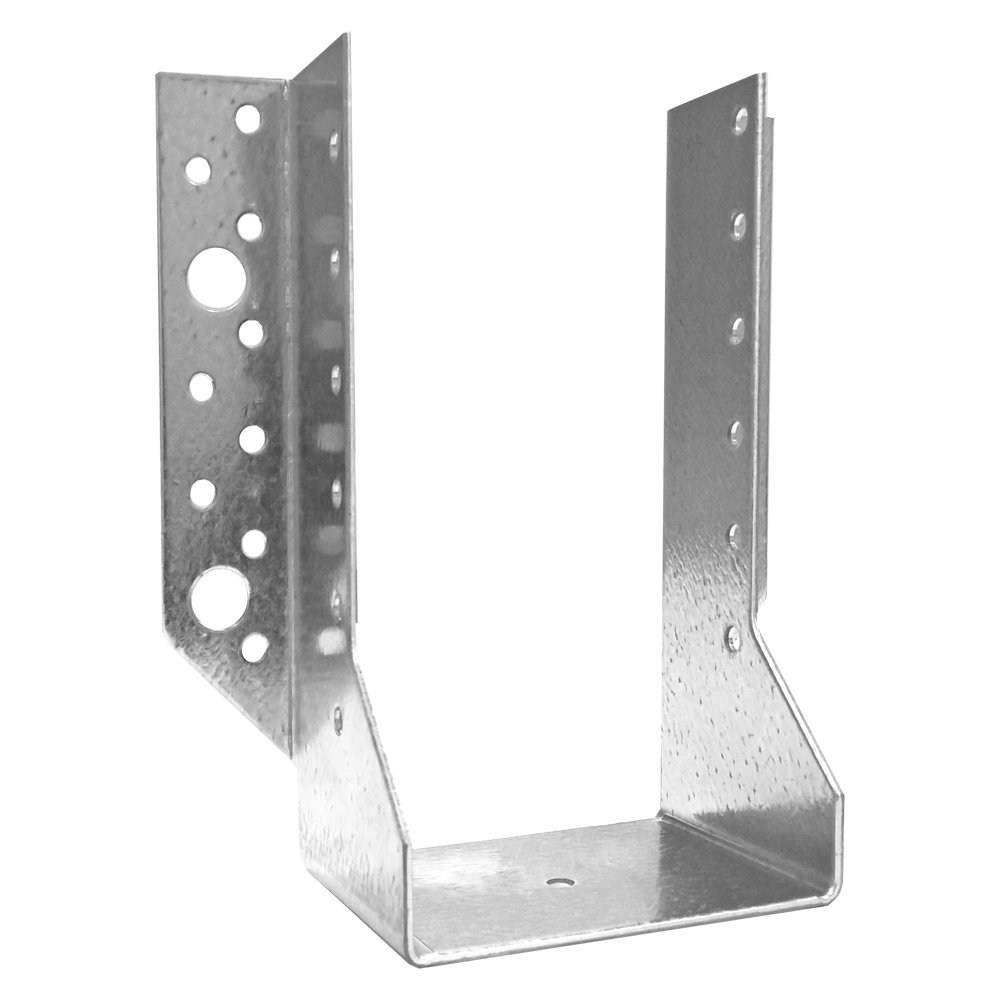

ZPRO Balksko med utvändiga flikar
Balksko BSNN med utvändiga flikar används till fogning av träbalkar i samma plan.
Det starkaste alternativet utomhus.
Dessa BSNN balskorna har den unika ZPRO ytbehandlingen som är en unik coating vilken motsvarar en zintjocklek på 55 μm och kan med fördel användas utomhus.
CE-märkt
Tekniskt avtal
Ny
EPD
Användningsklass 3
ZPRO
Outdoor
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Mått
Dimensioner
| Referens | beslag mått | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| övrigt | trä size[mm] | produktmått[mm] | Header hål | balk hål | |||||||||||
| antal per förpackning | vikt[kg] | höjd | bredd | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Tjocklek[mm] | rund | rund | ||||
| Min[mm] | Max.[mm] | Min[mm] | Max.[mm] | Ø5[mm] | Ø13[mm] | Ø5[mm] | |||||||||
| BSNN45/93Z | 50 | 0.21 | 102 | 139 | 43 | 45 | 45 | 92 | 60 | 27 | 63 | 2 | 8 | 2 | 6 |
| BSNN45/138Z | 40 | 0.3 | 148 | 206 | 43 | 45 | 45 | 138 | 60 | 27 | 63 | 2 | 16 | 2 | 10 |
| BSNN45/168Z | 40 | 0.35 | 178 | 251 | 43 | 45 | 45 | 168 | 60 | 27 | 63 | 2 | 18 | 4 | 12 |
| BSNN48/91Z | 50 | 0.21 | 101 | 136 | 46 | 48 | 48 | 91 | 60 | 27 | 63 | 2 | 8 | 2 | 6 |
| BSNN48/136Z | 40 | 0.3 | 146 | 204 | 46 | 48 | 48 | 136 | 60 | 27 | 63 | 2 | 16 | 2 | 10 |
| BSNN48/166Z | 40 | 0.35 | 176 | 249 | 46 | 48 | 48 | 166 | 60 | 27 | 63 | 2 | 18 | 4 | 12 |

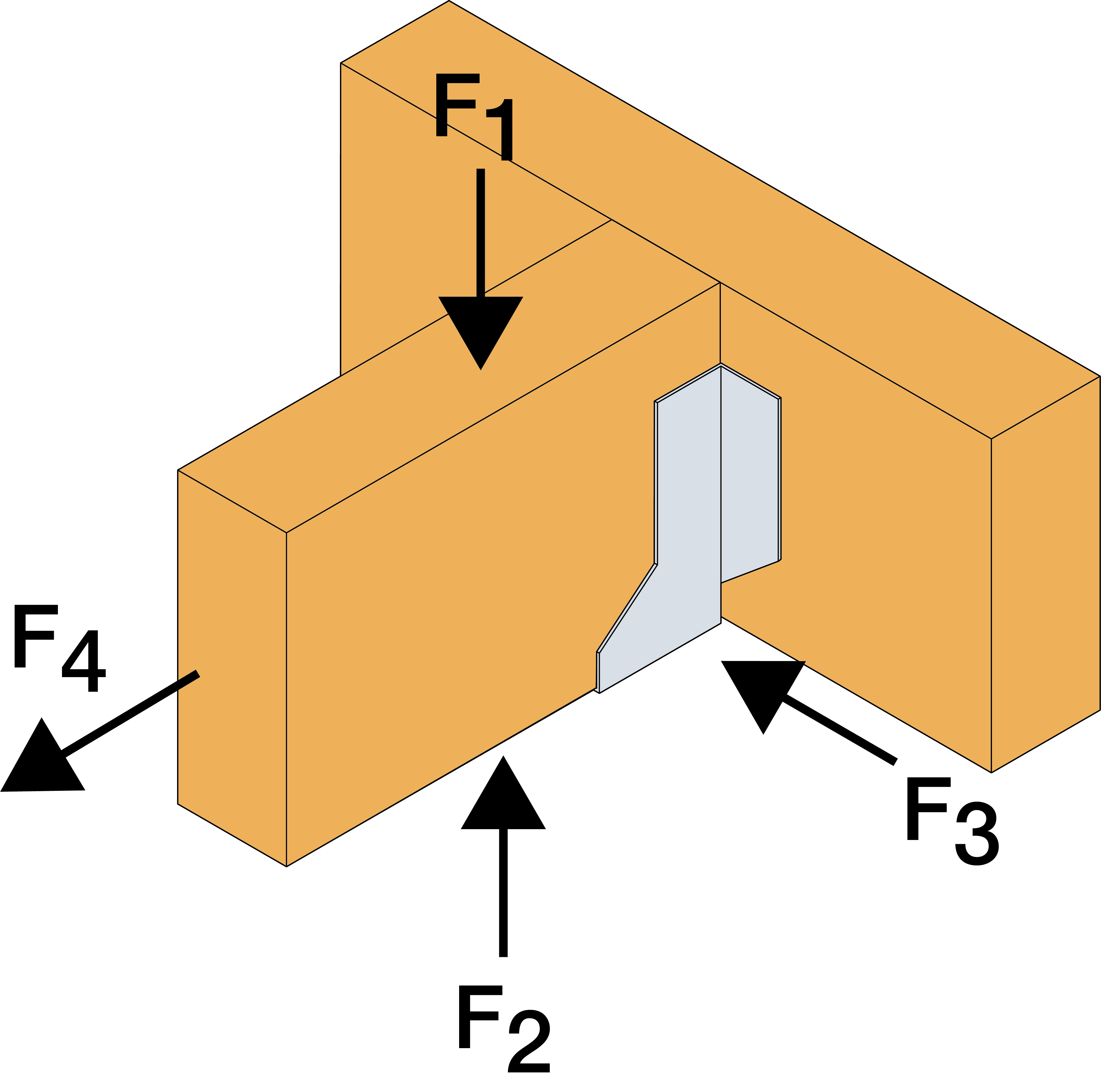

Karakteristisk bärförmåga - Trä till Trä - Maximal utspikning
| Referens | Hanger kapacitet | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Characteristic capacities - trä to trä - Full nailing | ||||||||||||||
| antal of Fasteners | produkt characteristic capacities - trä C24[kN] | |||||||||||||
| Header | balk | R₁,ₖ | R2,k | R3,k | R4,k | |||||||||
| antal | antal | CNA4.0x35 | CNA4,0x40 | CSA 5.0x40 | CNA4.0x35 | CNA4,0x40 | CSA 5.0x40 | CNA4.0x35 | CNA4,0x40 | CSA 5.0x40 | CNA4.0x35 | CNA4,0x40 | CSA 5.0x40 | |
| BSNN45/93Z | 8.0 | 6 | 7.2 | 8.4 | 16.1 | 4.7 | 4.7 | 4.6 | 3.4 | 3.9 | 9.5 | 3.7 | 4.4 | 11.5 |
| BSNN45/138Z | 16.0 | 10 | 17.1 | 19.9 | 27 | 6.6 | 6.6 | 6.5 | 6.7 | 7.7 | 17.3 | 6.1 | 7.4 | 19.1 |
| BSNN45/168Z | 18.0 | 12 | 22.1 | 25.4 | 31.5 | 7.4 | 7.4 | 7.3 | 7.8 | 9 | 20.4 | 7.3 | 8.9 | 23 |
| BSNN48/91Z | 8.0 | 6 | 7.1 | 8.4 | 15.9 | 5 | 5 | 5 | 3.4 | 3.9 | 9.5 | 3.7 | 4.4 | 11.5 |
| BSNN48/136Z | 16.0 | 10 | 16.9 | 19.7 | 27 | 7 | 7 | 7 | 6.7 | 7.7 | 17.3 | 6.1 | 7.4 | 19.1 |
| BSNN48/166Z | 18.0 | 12 | 21.9 | 25.2 | 31.5 | 7.9 | 7.9 | 7.9 | 7.8 | 9 | 20.4 | 7.3 | 8.9 | 23 |
Bärförmågan för R2,k är bestämd för en balk med höjden 4/3 x B där B=höjden av BSNN.
För mindre storlekar kan högre värden möjligvis uppnås enligt ETA.
HB = huvudbalken; SB = sekundärbalken
Kombinerad last:
Karakteristisk bärförmåga - Trä till trä - Delvis utspikning
| Referens | Hanger kapacitet | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| produkt capacities - trä to trä - Partial nailing | ||||||||||||||
| Characteristic capacities - trä C24[kN] | antal of Fasteners | |||||||||||||
| R₁,ₖ | R2,k | R3,k | R4,k | balk | Header | |||||||||
| CNA 4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA 4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA 4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA 4.0x35 | CNA 4.0x40 | CSA 5.0x40 | antal | antal | |
| BSNN45/93Z | 6.4 | 7.4 | 11.3 | 3.8 | 4.5 | 4.6 | 1.3 | 1.4 | 1.7 | 2.8 | 3.1 | 5.7 | 3.0 | 6.0 |
| BSNN45/138Z | 11.5 | 13.3 | 18 | 6.6 | 6.6 | 6.5 | 2.4 | 2.7 | 3.3 | 6.1 | 7.4 | 11.5 | 6.0 | 10.0 |
| BSNN45/168Z | 13.3 | 14.6 | 18 | 7.4 | 7.4 | 7.3 | 2.9 | 3.2 | 3.9 | 7.3 | 8.9 | 11.5 | 6.0 | 12.0 |
| BSNN48/91Z | 6.3 | 7.4 | 11.3 | 3.8 | 4.5 | 5 | 1.3 | 1.4 | 1.7 | 2.8 | 3.1 | 5.7 | 3.0 | 6.0 |
| BSNN48/136Z | 11.4 | 13.2 | 18 | 7 | 7 | 7 | 2.4 | 2.7 | 3.3 | 6.1 | 7.4 | 11.5 | 6.0 | 10.0 |
| BSNN48/166Z | 13.3 | 14.6 | 18 | 7.9 | 7.9 | 7.9 | 2.9 | 3.2 | 3.9 | 7.3 | 8.9 | 11.5 | 6.0 | 12.0 |
Kombinerad last:
