WSD

Wind secure dubbelt beslag

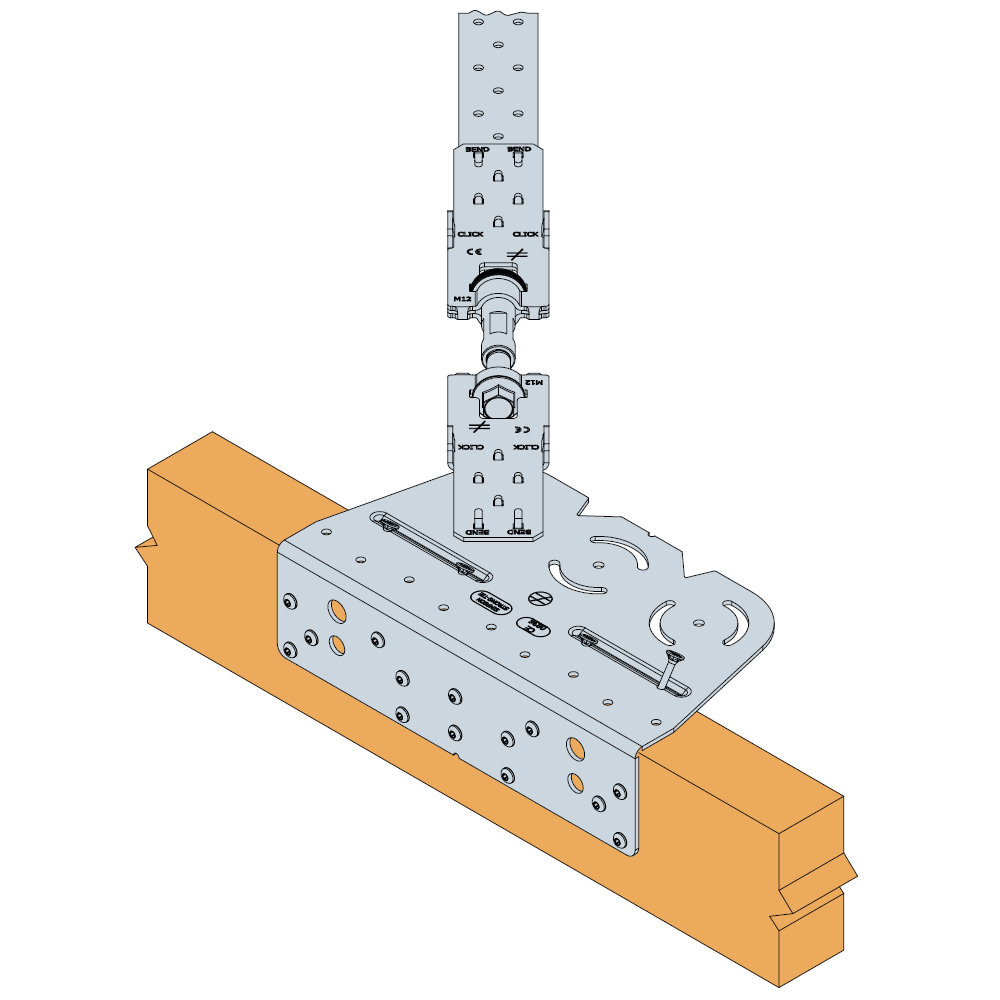

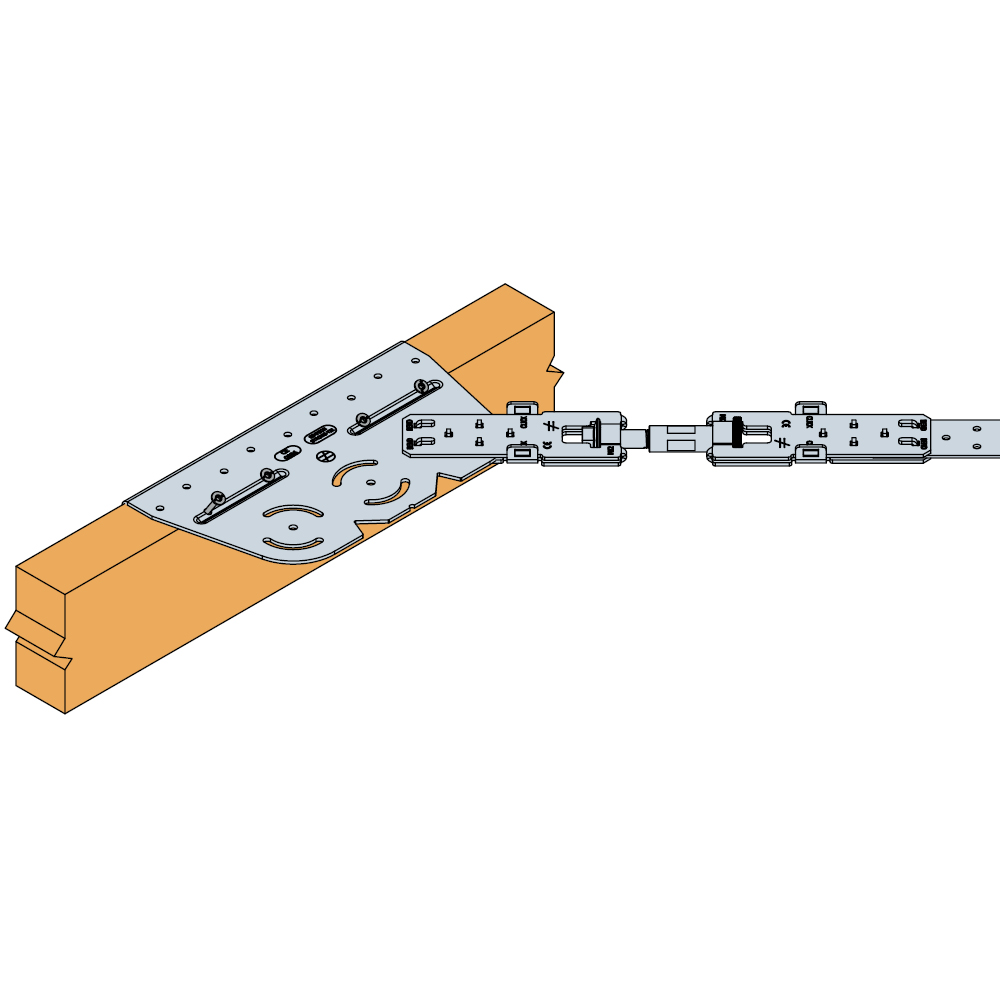

WSB, WSD og WSP är en ny serie vindavstyvningsbeslag som kan monteras på takstolarnas under- och ovansida.

Den stora fördelen är att ett eller två BAN40 vinddragband kan monteras direkt på beslaget utan något kopplingsbeslag. Bandspännare kan naturligtvis också monteras direkt på beslaget. Se monteringanvisning som medföljer våra system.

Vinkeln mellan vinddragbandet och takstol/regel/balk är variabel men inom den optimala lutningen på mellan 30° och 60°. Därmed går det inte att montera bandet i en felaktig vinkel.

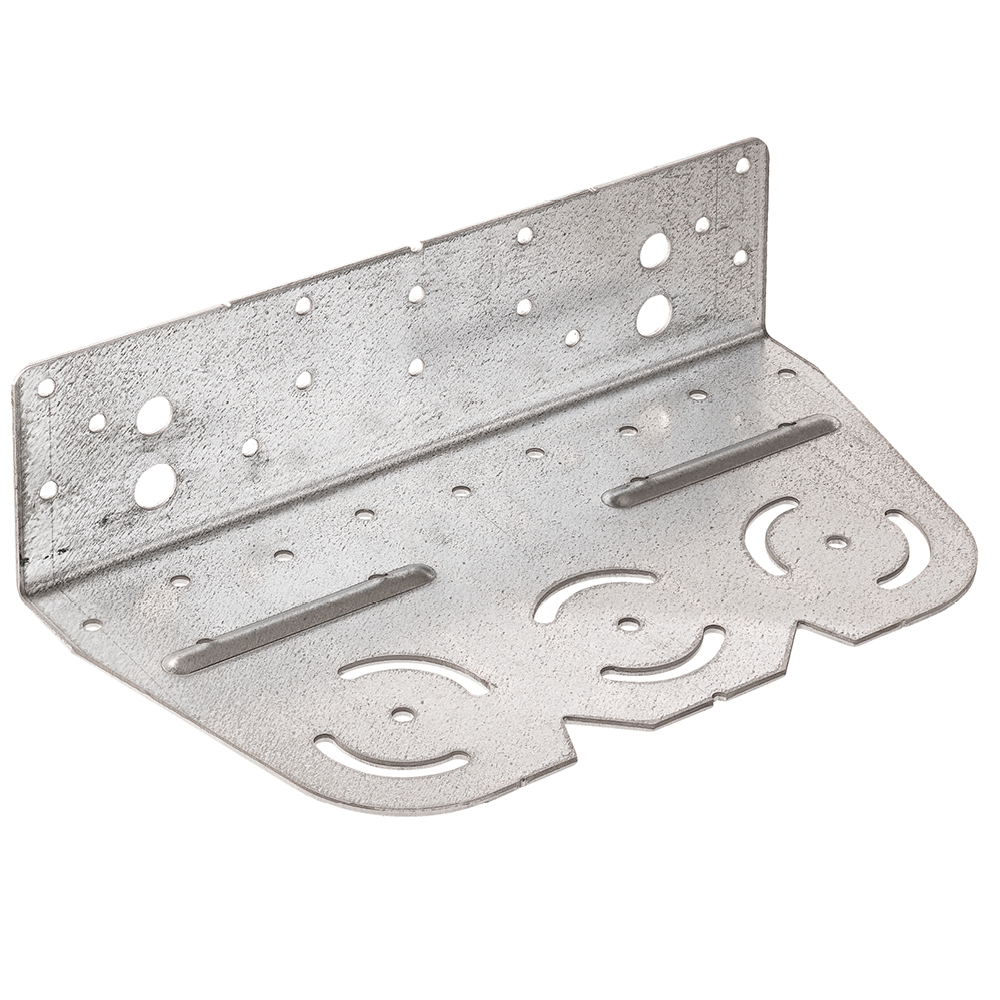

WSD består av 4 st. beslag  med alla nödvändiga skruvar och bultar.



CE-märkt
Tekniskt avtal
Användningsklass 2

Produktinformation

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 på båda sidorna när zinkbeläggningens tjocklek är cirka 20 μm

Fördelar

  • Anpassad optimalt för BAN40
  • Vinddragbandet kan monteras direkt på beslaget utan optimalt til BAN40
  • Vinddragbandet kan monteres direkte på beslaget utan något kopplingsbeslag

Applikationer

Användingsområden

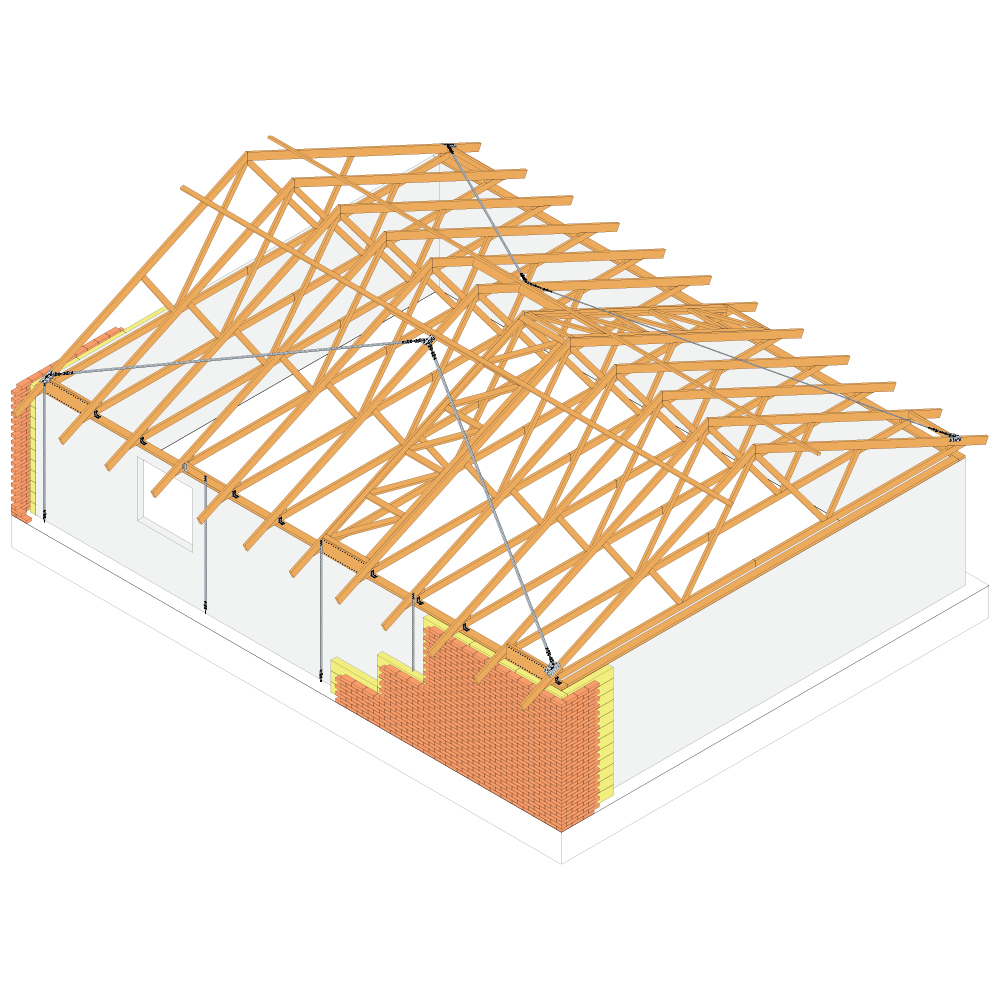

  • Används till vindavstyvning
  • Används till 45 mm balkar

Teknisk data

Dimensioner

Dimensioner

Art. nr. Dimensioner [mm]
A B C t
WSD255137652.5

Bärförmågevärdentabell (karakteristiske värden) - Utspikning 1

Art. nr. Fastsättningsmedel Trädimensioner [mm] Karakteristisk bärförmåga [kN]
CSA 5,0x40 4,5x70 mm träskruv Höjd Bredd Vinkel mellan regel och band Vinddragband
60º 45º 30º 15º 25x2 mm 40x2 mm
WSD14 (side)4 (45°)Min. 804519.819.218.617.917.311.917.8

Bärförmågan för vinklar mellan de angivna kan fås fram genom att interpolera. Takstolen ska förhindras att rotera för att full styrka ska uppnås

4,5x70 mm träskruv ska dras fast I en vinkel på 45°

Bärförmågevärdentabell (karakteristiske värden) - Utspikning 2

Art. nr. Fastsätningsmedel Trädimensioner [mm] Karakteristisk bärförmåga [kN]
CSA5,0x40 4,5x70 mm träskruv Höjd Bredd Vinkel mellan regel och band Vinddragband
60° 45° 30° 15° 25x2 mm 40x2 mm
WSD9 (top)4 (45°)Min. 804518.217.416.614.712.811.917.8

Bærevener for vinkler mellem de angivne, kan findes ved at interpolere. Spæret skal forhindres i rotation for at opnå den fulde styrke.

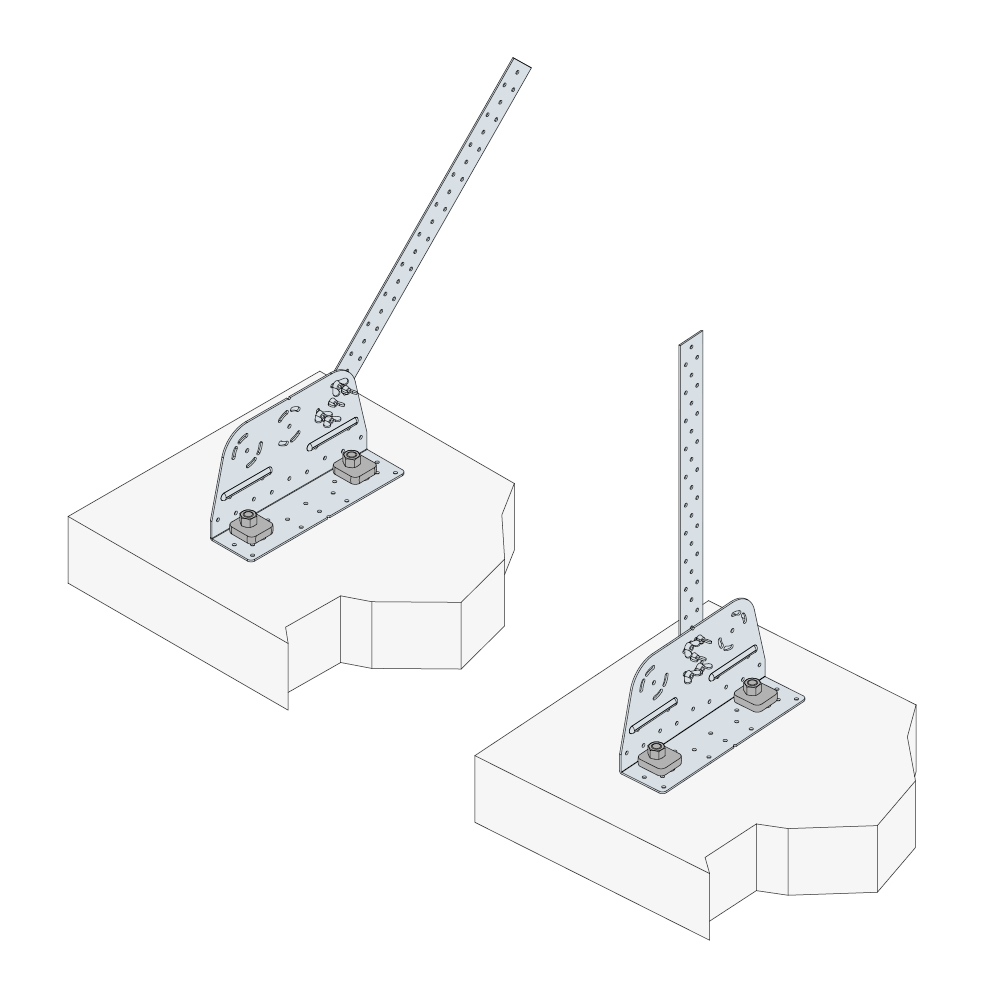

Karakteristisk bärförmåga - Montering på betong

Art. nr. Utspikning Characteristic capacities - Rigid support [kN]
Flik A Flik B Vinkel mellan band och betong
M12 bolt med US40/40/10 M5 Bolts 30° 45° 60° 75° 90°
WSD2529.32826.728.229.7

kmod = 1,0 for all load durations
Capacities for angles inbetween the stated, cab be found by interpolation.
Each Bolt must have a capacity of: RBolt,ax,d ≥ Fd x 0,9 & RBolt,lat,d ≥ Fd x 0,5 x cos α

Montage

Montage

Fastsättning

  • Använd medföljande CSA 5.0x40 och 4,5x70 mm träskruvar enligt medföljande monteringanvisning
