ADR

Vinkelbeslag för takstolsmontering

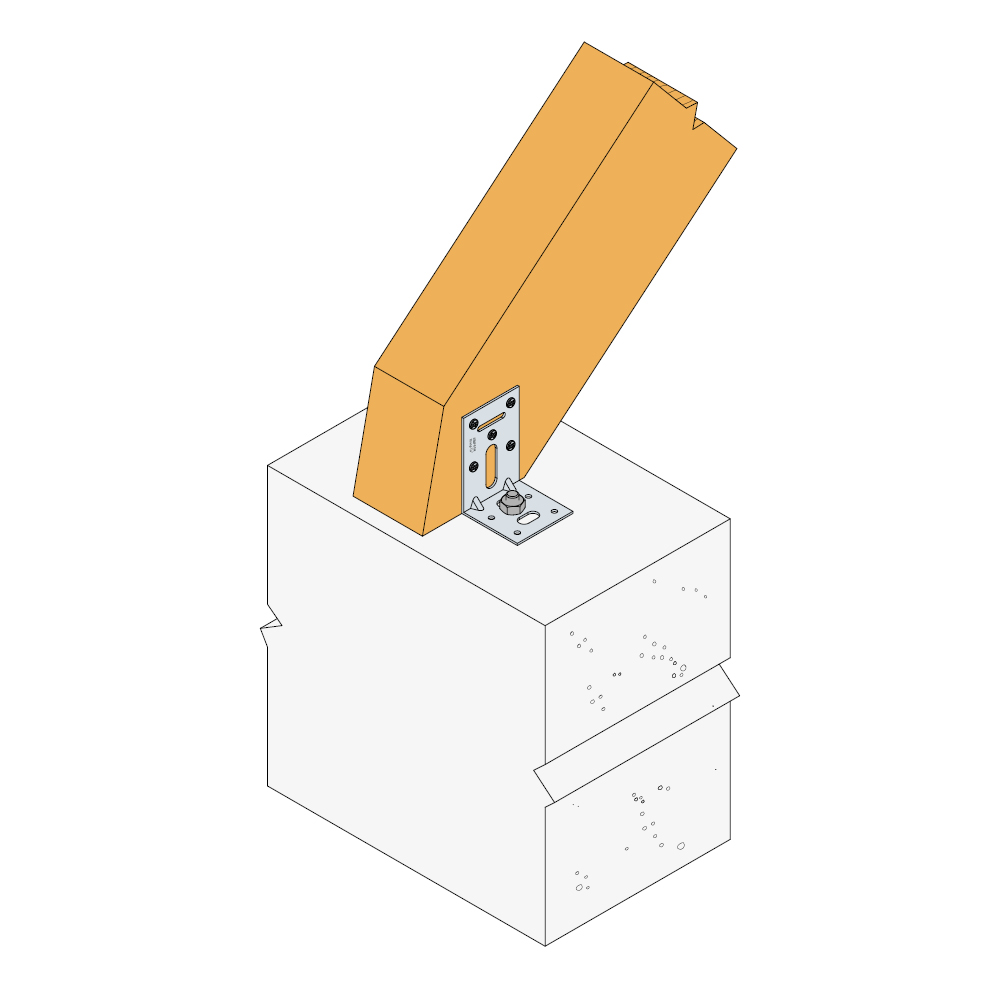

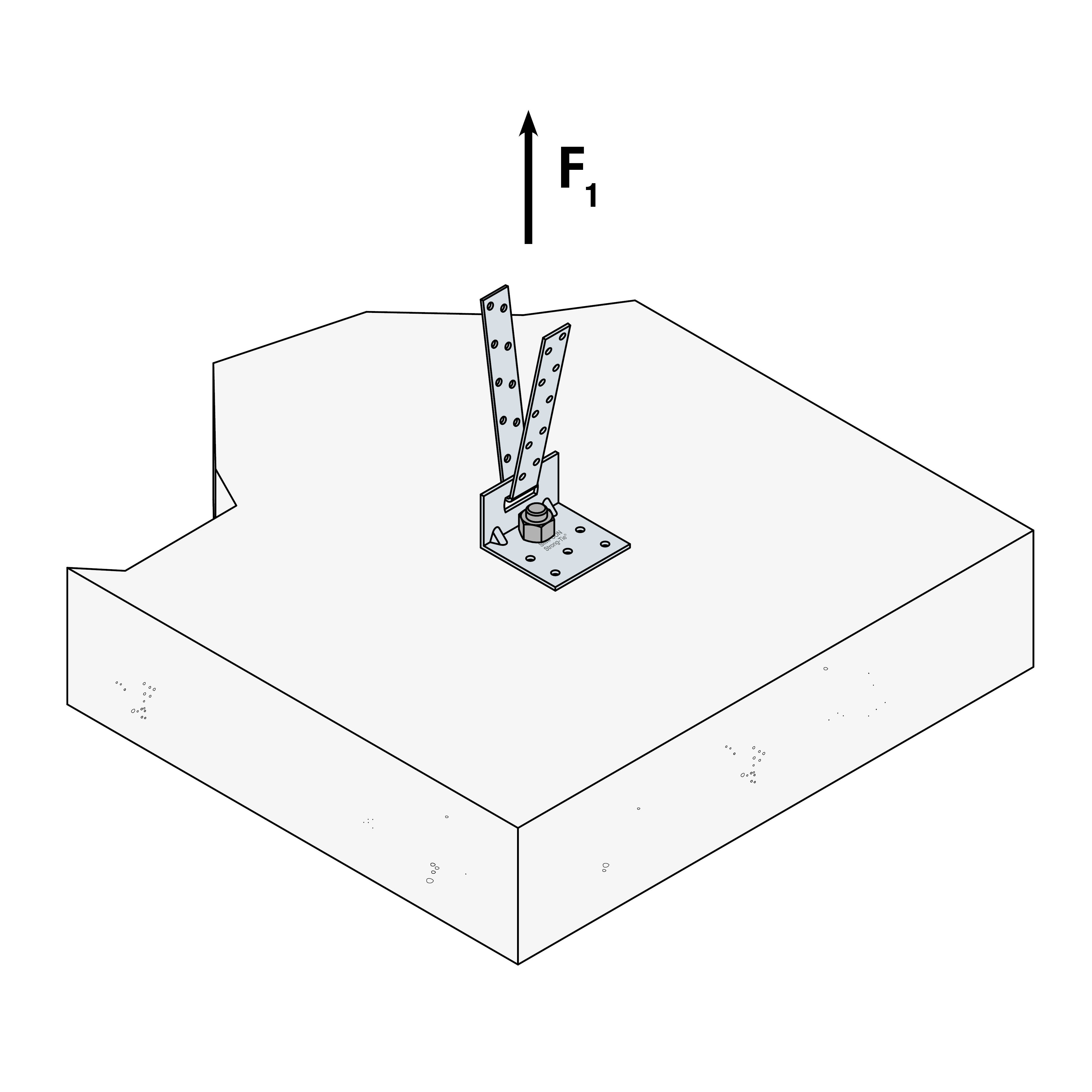

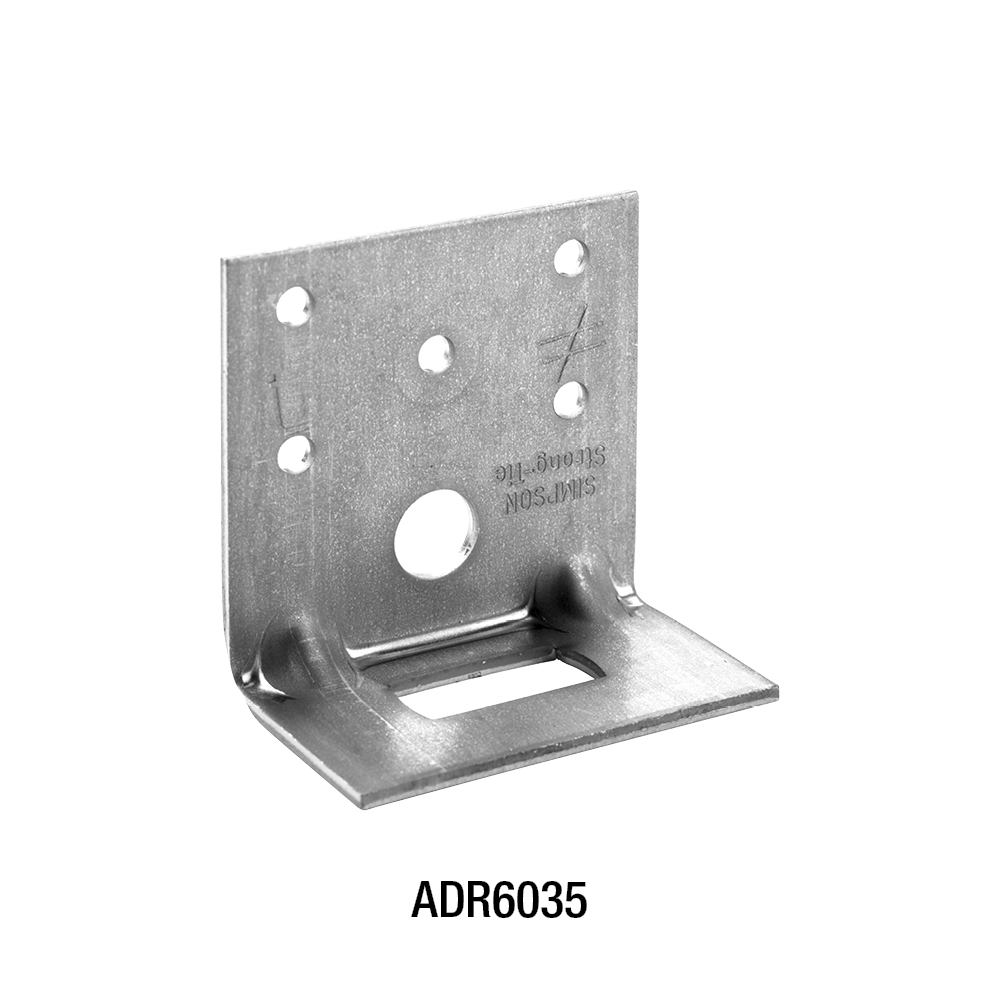

ADR familjen består av 2 vinkelbeslag, som tillsammans ger många monteringsalternativ. ADR6090L är t.ex. lämplig till att fästa takstolskonstruktioner på takfotsbrädan då de ovala hålen i den vertikala fliken gör det möjligt för takstolarna att ta upp de årstidsberoende rörelserna. ADR6035 kan användas till att fästa vinddragband i sockeln.

CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
Användningsklass 2
Användningsklass 2
EPD
EPD
Tillgänglig i Connector Selector
Tillgänglig i Connector Selector

Produktinformation

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Vinkelbeslag till bärande konstruktioner
  • Ovalt hål, som ger möjlighet att justera fogen medan den sätts fast

Applikationer

Monteras på

  • Trä-trä fogningar
  • Trä-betong fogningar

Användningsområden

  • Primärt trä-betong fogningar
  • Trä-trä fogningar

Teknisk data

Mått

Dimensioner

Referensbeslag mått
övrigtproduktmått[mm]balk[mm]fläns B[mm]
vikt[kg]A[mm]B[mm]C[mm]tjocklek[mm]rundavlångrundavlång
Ø5[mm]Ø10x27Ø5x30Ø12x40Ø5[mm]Ø12Ø12x20Ø10,5x20Ø10,5x40
ADR60350.16037602.5-1--51---
ADR6090L0.1390606025-114-11-

* För närvarande ingen ETA / CE-märkning

Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning

Referensvinkelbeslag kapacitet
produkt capacities - trä to trä - Beam to beam - Full nailing
antal of Fastenerskarakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
balkfläns BR₁,ₖ
antalantalCNA4.0x40CNA4.0x60
ADR6090L322.6 / kmod^0.3min [3.6/kmod^0.3 ; 3.0/kmod]

kmod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör. Om åsen är förhindrad att rotera, blir bärförmågorna i en fog med bara ett vinkelbeslag hälften av tabellvärdet. Om åsen kan rotera, se ETA på vår hemsida www.strongtie.se

Bekräftelse:
Vid sammanslagning av verkan måste det påvisas:

\frac{F_{i,d}} {R_{i,d}}\le1

Karakteristisk bärförmåga - Balk-betong fogningar

Referensvinkelbeslag kapacitet
produkt capacities - trä to betong
antal of Fastenerskarakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
balkfläns BR₁,ₖ
antaltypantaltypCNA4.0x40CNA4.0x60
ADR6090L5CNA1M10*min [15.5 ; 9.9/kmod]9.9 / kmod

* Bultar, t.ex. WA, BoAX II eller liknande, dessa måste undersökas separat.



Eftervisning
Vid sammanslagning av verkan måste det påvisas:

\frac{F_{i,d}} {R_{i,d}}\le1

Montage

Montage

Fastsättning

  • För fastsättning i trä används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv.

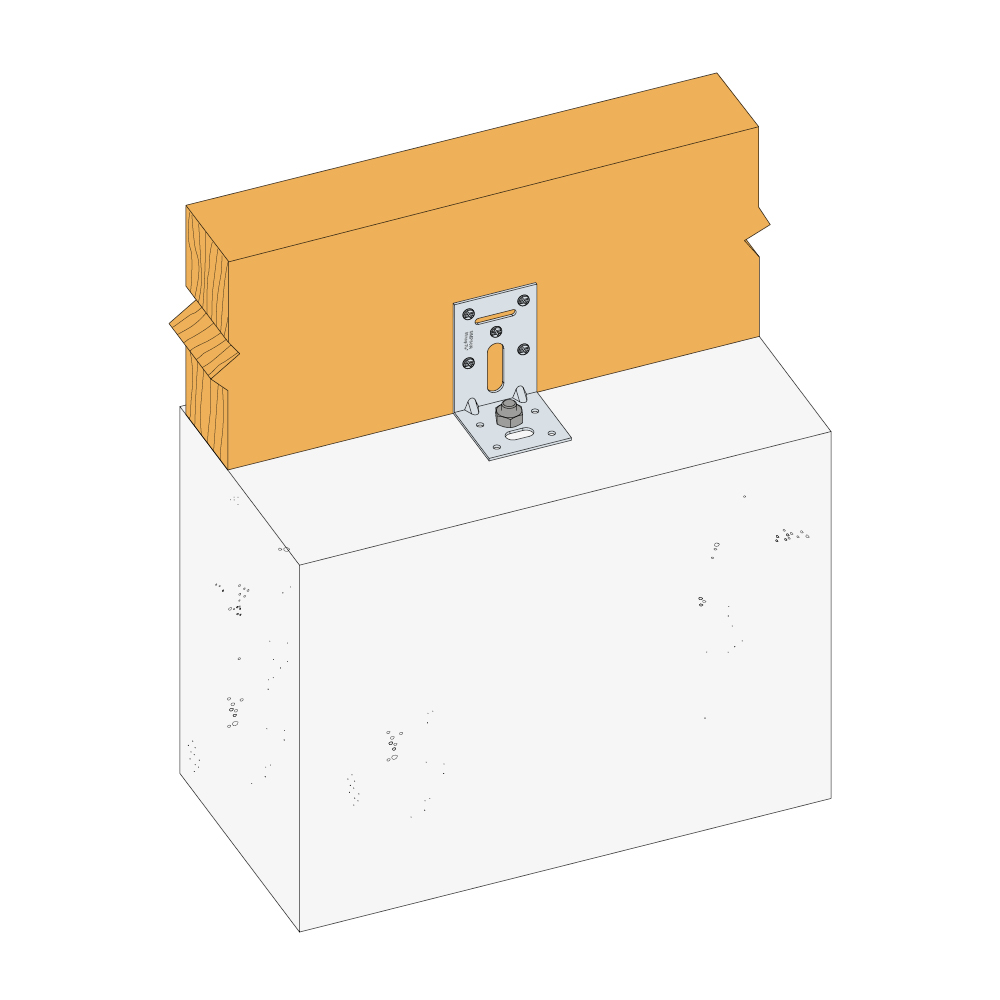

  • För fastsättning i betong används en M10- eller M12-bult.
