ANP

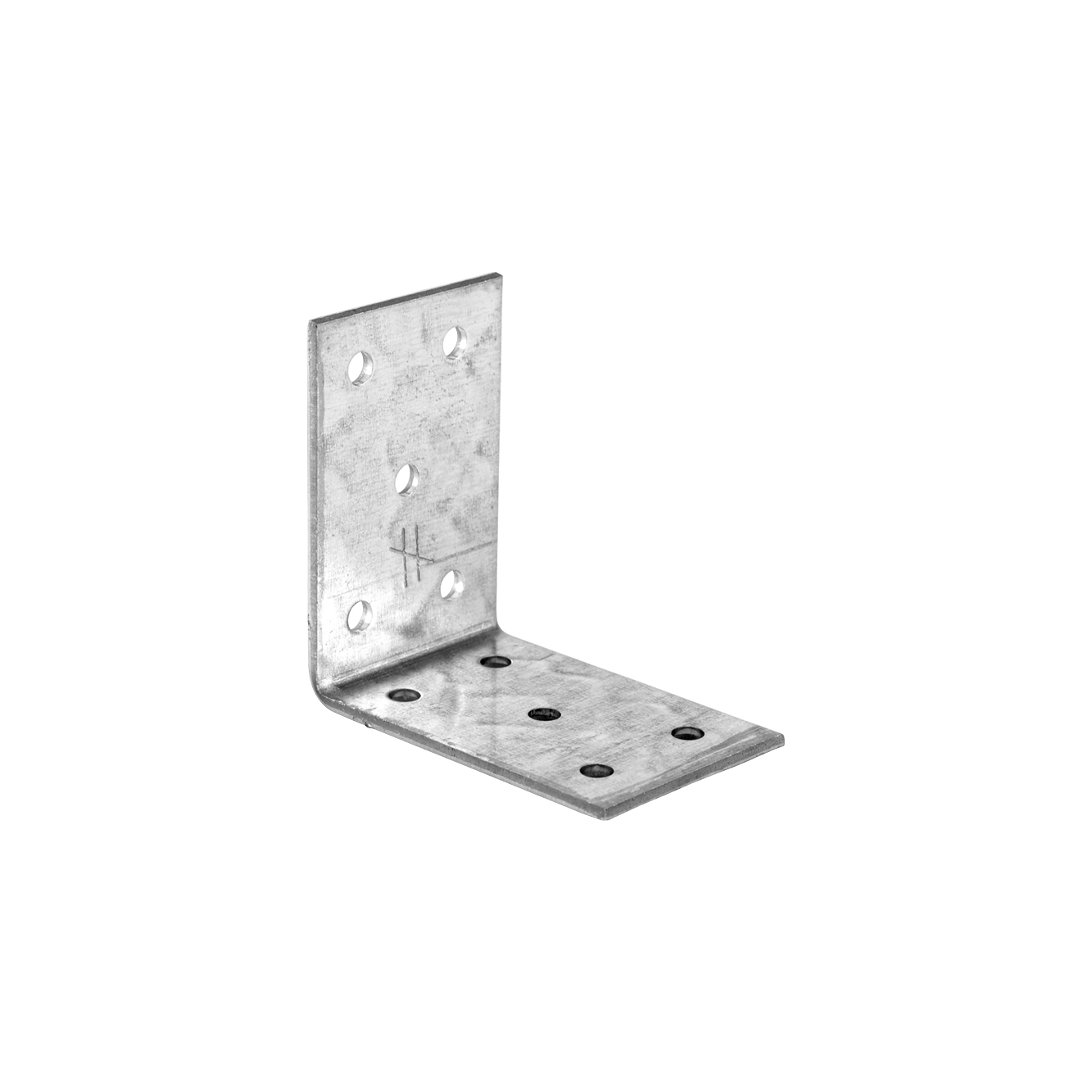

Vinkelbeslag (2,5 mm)

ANP-vinklarna används för balk-balkfogar, balk-stolpfogar eller avväxlingar.

ANP finns även i rostfritt för utomhusbruk.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

EPD

Produktinformation

Stålkvalitet:
Förzinkat stål S250GD + Z275 i enlighet med EN 10346
Korrosionsskydd:
275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20
Finns också i en rostfri version: ANP25660S

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Art. nr.	Mått [mm]				Hål, flik A	Hål, flik B	Antal per förp.	Vikt [kg]
Art. nr.	A	B	C	t	Ø5 [mm]	Ø5 [mm]	Antal per förp.	Vikt [kg]
ANP254440 *	42.5	42.5	40	2.5	3	3	200	0.062
ANP254460 *	42.5	42.5	60	2.5	5	5	150	0.089
ANP254660	42.5	62.5	60	2.5	7	5	150	0.11
ANP256640 *	62.5	62.5	40	2.5	5	5	100	0.09
ANP256650	62.5	62.5	50	2.5	6	6	150	0.11
ANP256660	62.5	62.5	60	2.5	8	8	100	0.14
ANP256680	62.5	62.5	80	2.5	11	11	100	0.18
ANP2566100	62.5	62.5	100	2.5	14	14	50	0.22
ANP256860 *	62.5	82.5	60	2.5	10	8	100	0.16
ANP2561060	62.5	102.5	60	2.5	12	8	100	0.18
ANP258860	82.5	82.5	60	2.5	10	10	100	0.18
ANP258880	82.5	82.5	80	2.5	14	14	50	0.24
ANP2588100	82.5	82.5	100	2.5	18	18	50	0.3
ANP25101060	102.5	102.5	60	2.5	13	13	50	0.22
ANP25101080	102.5	102.5	80	2.5	18	18	50	0.3
ANP251010100	102.5	102.5	100	2.5	23	23	50	0.37
ANP251020100	202.5	102.5	100	2.5	45	23	25	0.56

* För närvarande ingen ETA / CE-märkning

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k		R_2.k = R_3.k
	-	-	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
ANP254660	3	3	3.48	5.8	3.74	5.32
ANP256650	2	2	2.82	3.96	2.88	3.96
ANP256660	3	3	3.6	5.7	3.38	4.68
ANP256680	4	4	5.12	7.42	6.02	8.42
ANP2566100	5	5	5.9	9.26	7.96	11.06
ANP2561060	6	5	3.94	6.58	5.74	7.7
ANP258860	4	5	3.88	5.92	3.96	5.54
ANP258880	6	6	5.34	7.26	7.28	9.9
ANP2588100	7	8	6.44	9.74	9.2	12.7
ANP25101060	6	5	3.88	6.04	5.86	7.88
ANP25101080	8	8	5.46	7.16	7.76	10.6
ANP251010100	10	8	6.48	9.64	11.02	15
ANP251020100	16	10	7.18	11.96	13.14	17.52

Kombinerad last:

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k		R_2.k = R_3.k
	-	-	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
ANP2561060	4	5	3.94	6.58	3.08	4.1
ANP258860	3	5	3.88	5.92	3.16	4.22
ANP258880	4	6	5.34	7.26	5.14	7.02
ANP2588100	5	8	6.44	9.74	7.26	9.66
ANP25101060	5	5	3.88	6.04	4.9	6.68
ANP25101080	6	6	5.46	7.16	5.96	8.16
ANP251010100	8	8	6.48	9.64	9.56	12.96
ANP251020100	13	10	7.18	11.96	11.2	14.92
