BAN-S

Vinddragband, rostfri

Rostfritt vinddragband BAN-S används till förankring och förstärkning av takkonstruktioner, som beskrivs i vår vindavstyvningskatalog (www.strongtie.se).
Vinddragbanden används i kombination med vindavstyvningssystemen och ska monteras enligt anvisningarna för dessa.

Tekniskt datablad
CE-märkt
CE-märkt
Användningsklass 3
Användningsklass 3
Rostfri och syrafast, A4
Rostfri och syrafast, A4
EPD
EPD

Produktinformation

Bilder

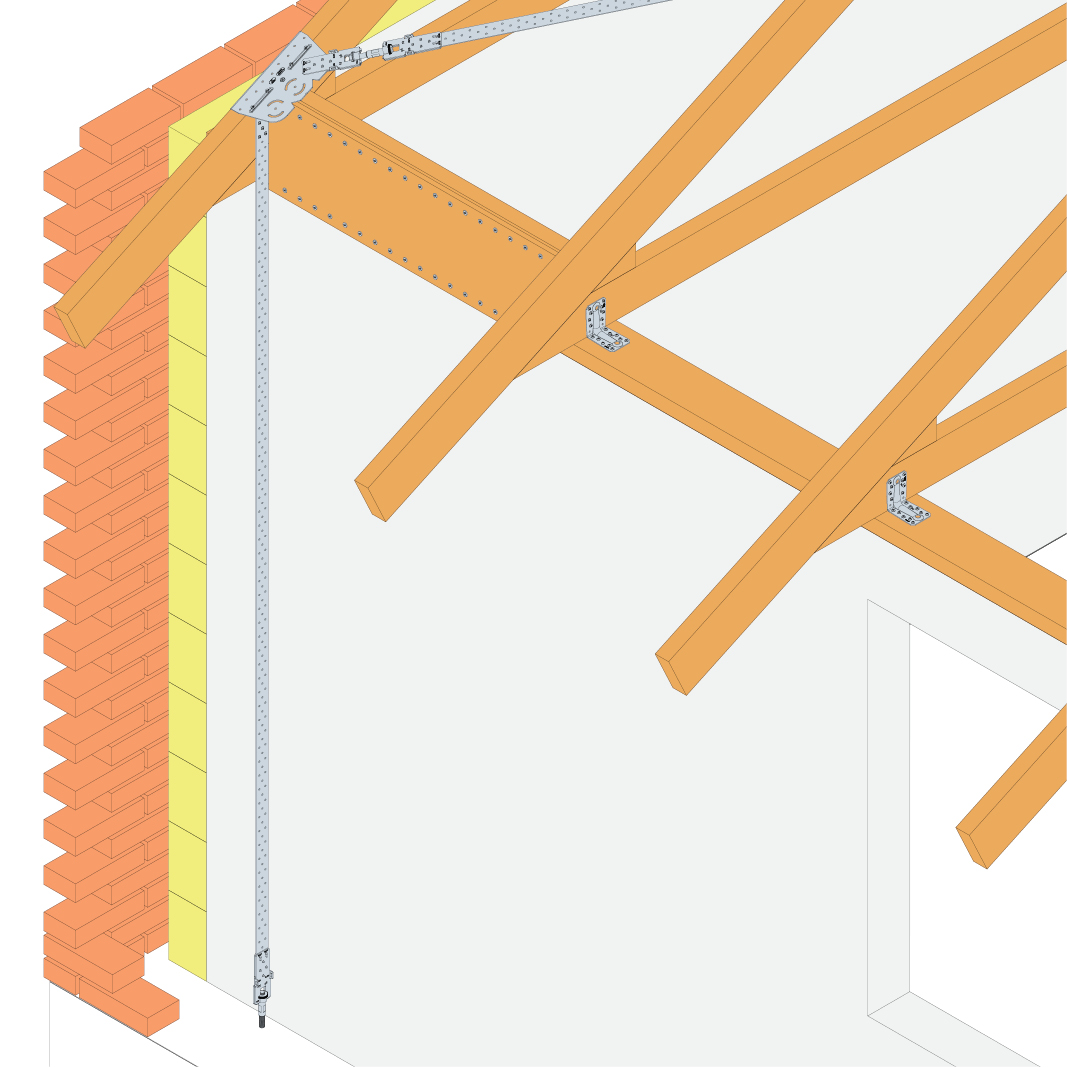

BAN windbracing.jpg

Egenskaper

Material

  • Stålkvalitet:
    Rostfritt stål som 1.4404 i enlighet med EN 10088 eller liknande kvalitet
  • Rostskydd:
    Rostfritt/Syrafast - A4

Fördelar

  • Rostfritt
  • Tillåter förankring och förstärkning av takkonstruktioner

Applikationer

Assembly

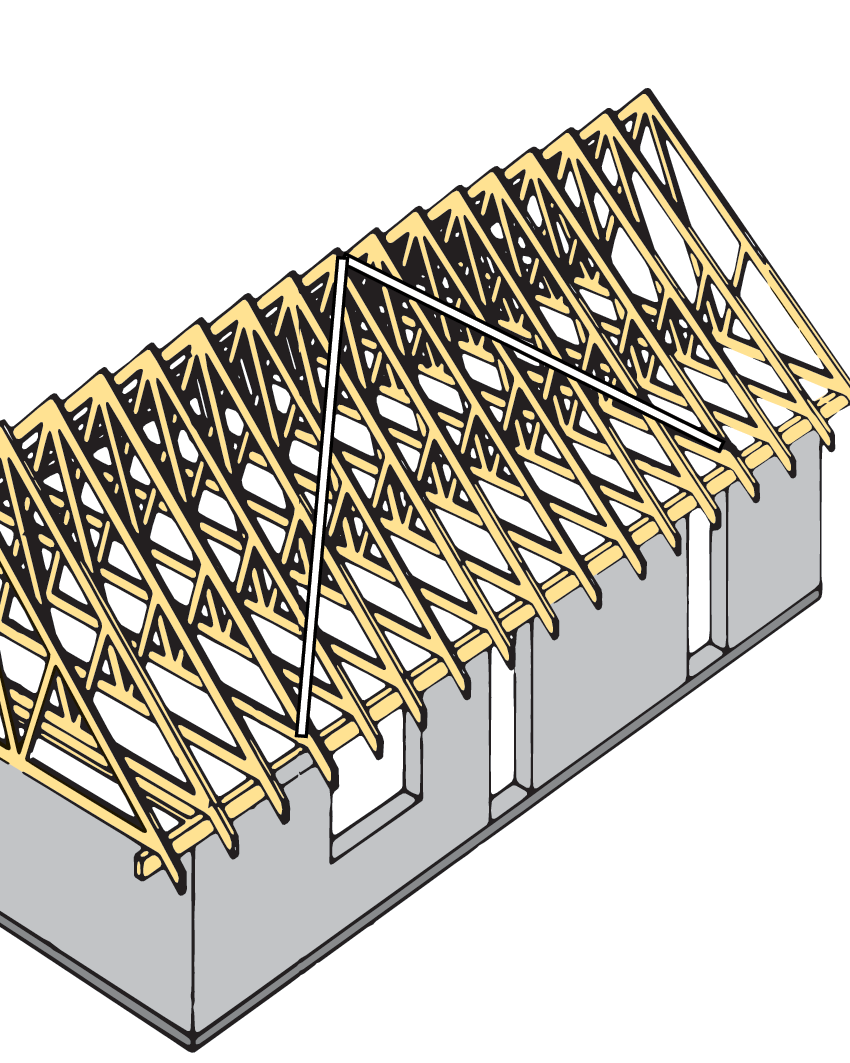

  • Förankring av takkonstruktioner
  • Förstärkning av takkonstruktioner

Användningsområden

  • Vinddragband BAN används för förankring och förstärkning av takkonstruktioner

Teknisk data

Dimensioner

Dimensioner

Dimensioner
Dimensioner
Referensbeslag mått
övrigtproduktmått[mm]hål[mm]
antal per förpackningvikt[kg]A[mm]B[mm]t[mm]∅[mm]
BAN204025S1.015402525

Bärförmågatabell (karakteristiske värden)

ReferensStraps kapacitet
Characteristic capacities - trä C24[kN]
R₁,ₖ[kN]
stål3540CNA4.0x60
BAN204025S17.81.68 x n1.83 x n2.36 x n

Montage

Montage

Anslutningar

  • För fastsättning av rostfri vinddragband i träkonstruktion används rostfri CNA4,0xℓ ankarspik eller rostfri CSA5,0xℓ beslagsskruv
  • Det rekommenderas dock alltid att man använder anslutningsbeslag för att uppnå maximal anslutningsstyrka till takkonstruktionen
  • Vid ingjutning bestäms den nödvändiga ingjutningslängden av betongkvaliteten och krafternas storlek

Certifiering

Prestandadeklaration (DoP)

se-dop-h10-0001-07-s.pdf
product.doc.history.show
se-dop-h10-0001-issue-6.pdf
se-dop-h10-0001-issue-5.pdf
95a6fe2b57056820c61d04e802ac82a650d6222c-pdf.pdf
se-dop-h10-0001-issue-3.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Nedladdningar

  • Wind Secure - Vindavstyvning för takkonstruktioner

    Wind Secure - Vindavstyvning för takkonstruktioner

    Wind Secure® är Simpson Strong-Ties vindavstyvningssystem, utvecklat för att effektivisera installationsprocessen.

CAD och BIM-bibliotek

2D

BAN204025S

3D

BAN204025S

ZIP-paket
