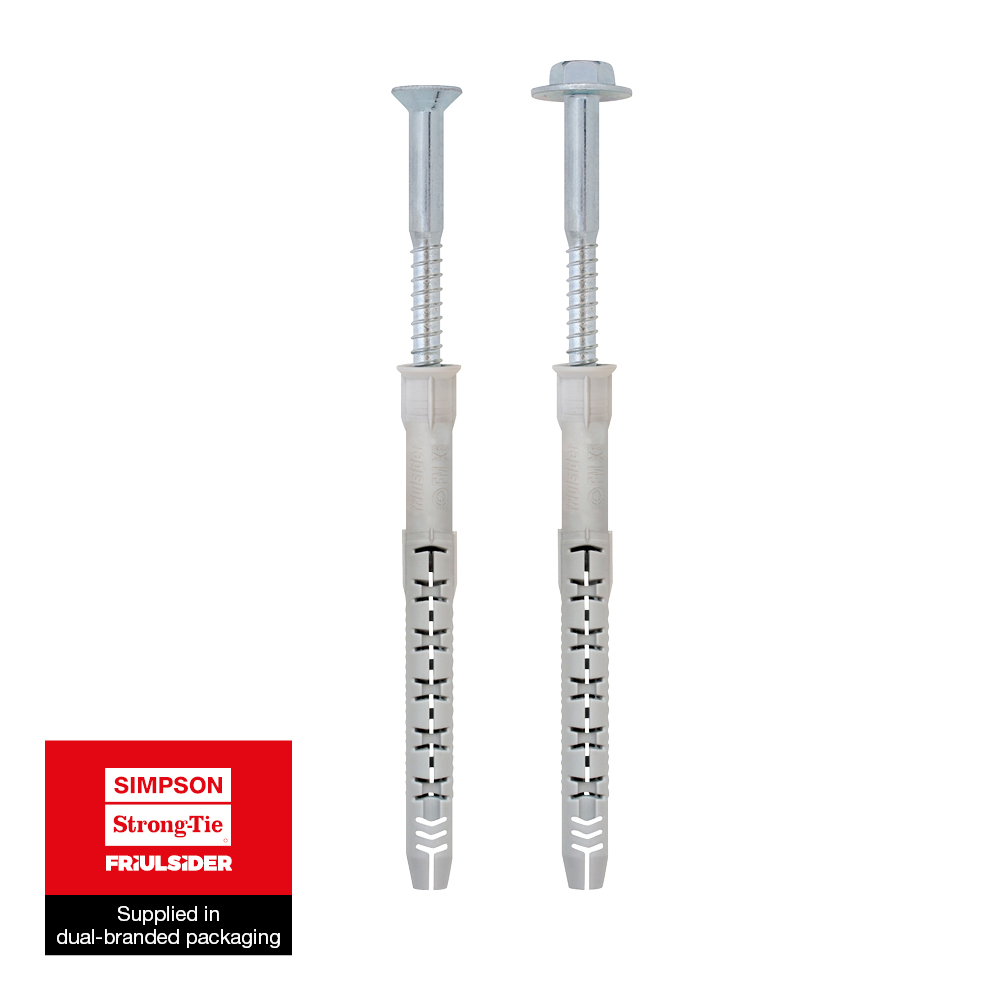

FM-X5

Universalplugg för fönster och dörrar

Universalplugg FM-X5 är tillgängliga i Ø8,0 mm alternativt Ø10,0 mm och kombineras med försänkt eller sexkantshuvud. Pluggen är godkänd för montage mot flertalet basmaterial som exempelvis betong och murverk.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Elgalvaniserat stål

Indoor

Feu R 90

Fix Calc

Produktinformation

Bilder

Egenskaper

Material

Plugg: nylon
Skruv: elförzinkad

Fördelar

Variabel geometri med multi-expansion
Reducerat moment vid montage
Plugg i flexibel nylon

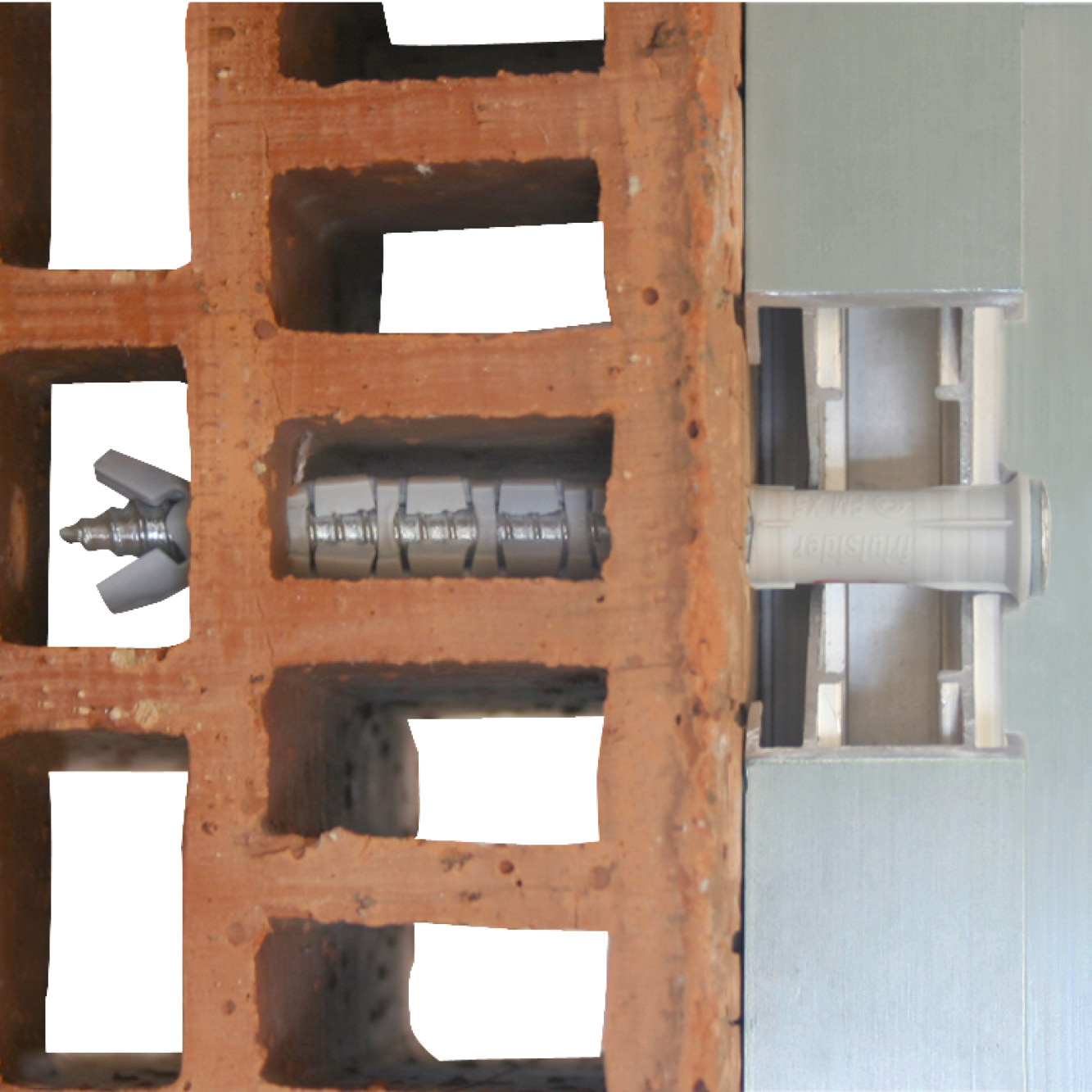

Applikationer

Användningsområden

Ramverk
Väggskåp
Lättare snickeriarbeten

Lämplig för

Osprucken betong
Mursten • Håltegel
Betonghålsten
Lättklinkerbetong
Lättbetong
Massiva stenmaterial

Teknisk data

Produktdimension – Senkskruv

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Max. fixturens tjocklek [t_fix] [mm]	Min. håldjup [h₁]	Nominellt infästningsdjup [h_nom] [mm]	Min. underlagstjocklek* [h_min] [mm]	Hålets diameter i fixturen [d_f] [mm]	Skruvdiameter [d] [mm]	Skruvlängd[L_v] [mm]	Bit	Qty per box	Antal per ytterförpackning
64301B0808000	FM-X5	Ø8x80	10	80	70	120	8.5	6	85	T30	100	1000
64301B1008500		Ø10x85	15	80	70	120	10.5	7	90	T40	50	500
64301B1010000		Ø10x100	30	80	70	120	10.5	7	105	T40	50	500
64301B1011500		Ø10x115	45	80	70	120	10.5	7	120	T40	50	500
64301B1013500		Ø10x135	65	80	70	120	10.5	7	140	T40	50	200
64301B1016000		Ø10x160	90	80	70	120	10.5	7	165	T40	50	-

* Including plaster

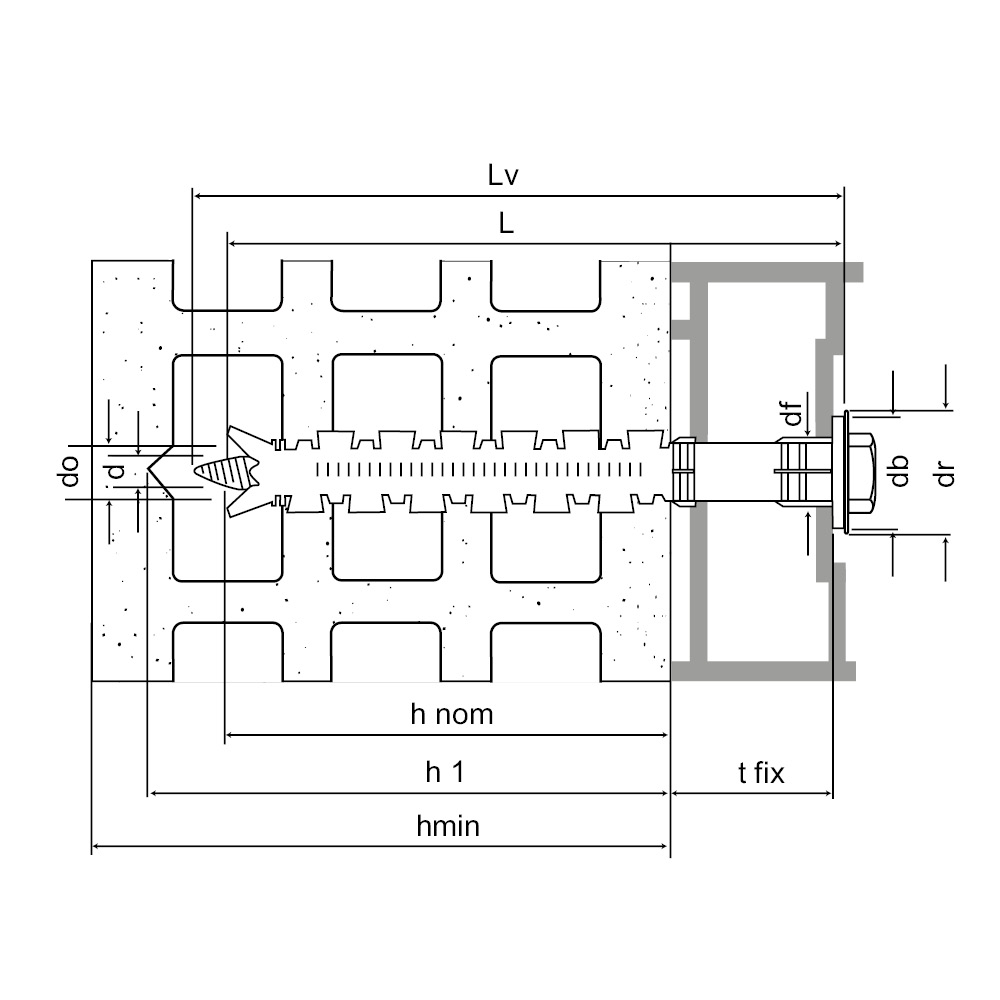

Produktdimension – sexkantskruv

Table "Produktdimension – sexkantskruv" cannot be displayed : no references available.

* Including plaster

Produktdimension – Sexkantskruv – Stor bricka

Table "Produktdimension – Sexkantskruv – Stor bricka" cannot be displayed : no references available.

Produktdimension – D.I.Y – Försänkt skruv

Table "Produktdimension – D.I.Y – Försänkt skruv" cannot be displayed : no references available.

Produktdimension – D.I.Y – Sexkantskruv

Table "Produktdimension – D.I.Y – Sexkantskruv" cannot be displayed : no references available.

Konstruktionskapacitet – enkel förankring – inga kantavstånd

Art. nr.	Konstruktionskapacitet – enkel förankring – inga kantavstånd
	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Konstruktionskapacitet
			Spänning - NRd					Shear - VRd					Böjmoment M_Rd [Nm]
			Icke-sprickbildad betong C12/15 [kN]	Icke-sprickbildad betong C16/20 [kN]	Autoklaverad lättbetong AAC [kN]	Solid brick [kN]	Hollow brick Alveolater	Non-cracked concrete C12/15 [kN]	Non-cracked concrete C16/20 [kN]	Autoclaved aerated concrete AAC [kN]	Solid brick [kN]	Håltegel Alveolater	Böjmoment M_Rd [Nm]
64301B0808000	FM-X5	Ø8x80	0.8	1.4	0.3	1.4	0.6	0.8	1.4	0.3	1.4	0.6	7
64301B1008500	FM-X5	Ø10x85	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6	13.47
64301B1010000	FM-X5	Ø10x100	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6	13.47
64301B1011500	FM-X5	Ø10x115	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6	13.47
64301B1013500	FM-X5	Ø10x135	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6	13.47
64301B1016000	FM-X5	Ø10x160	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6	13.47

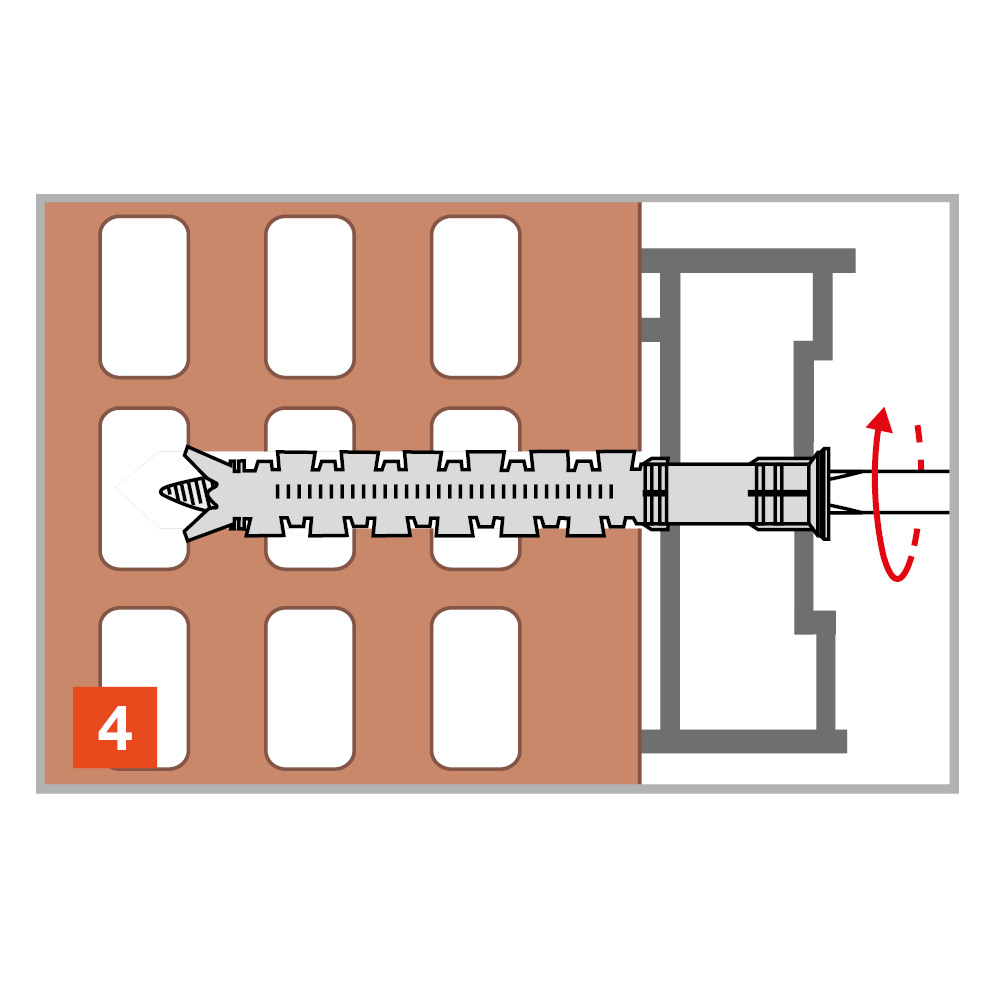

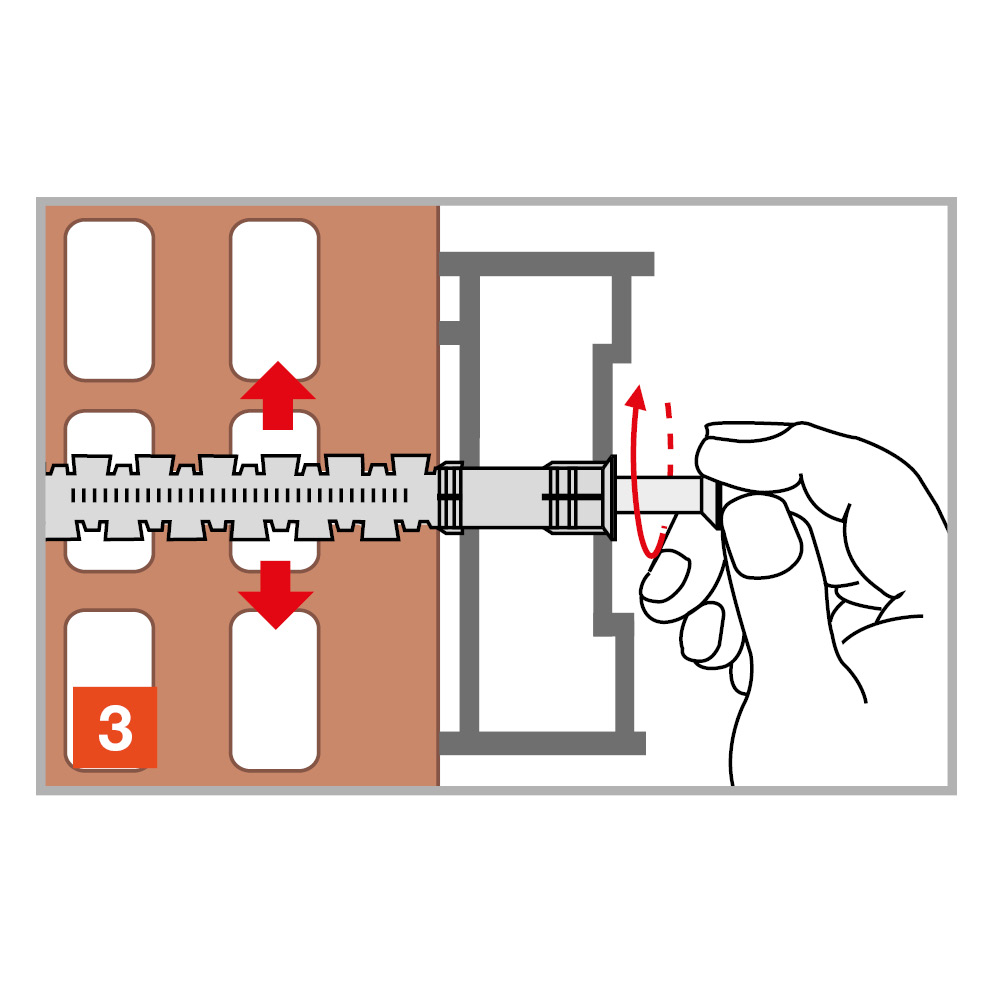

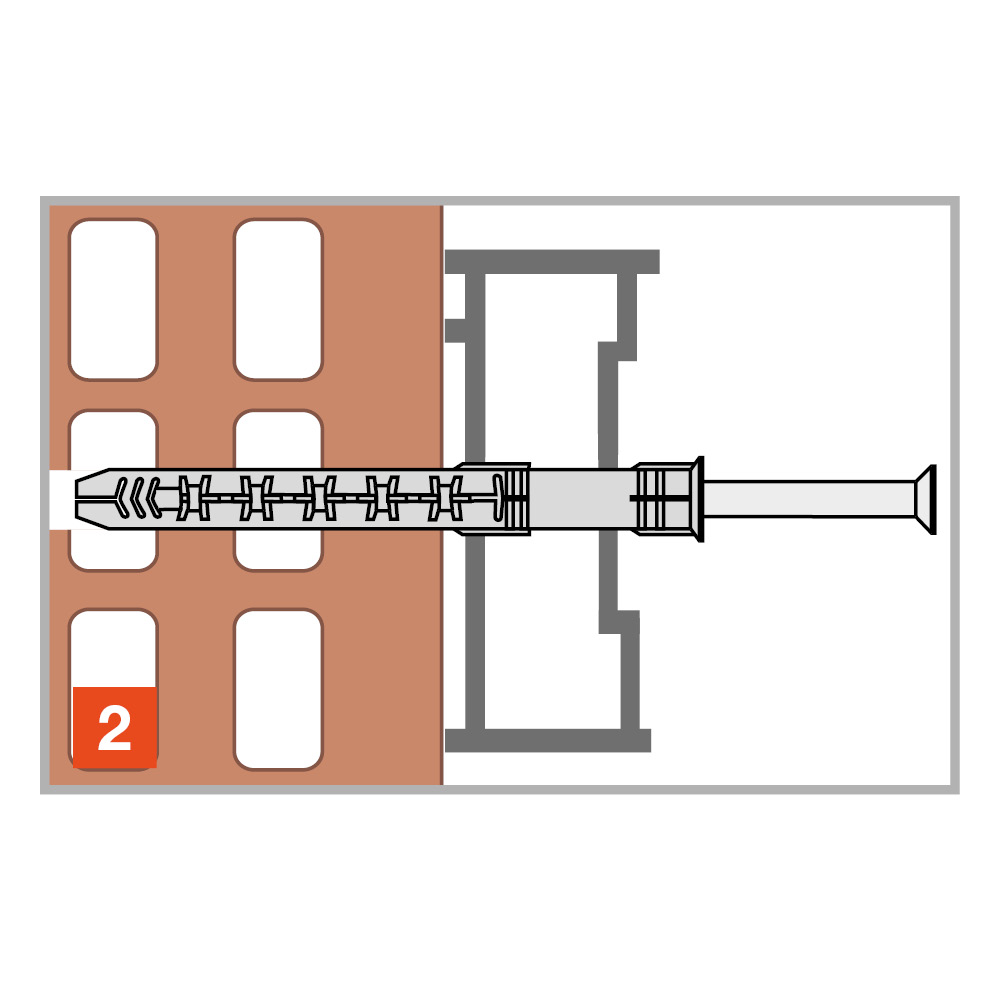

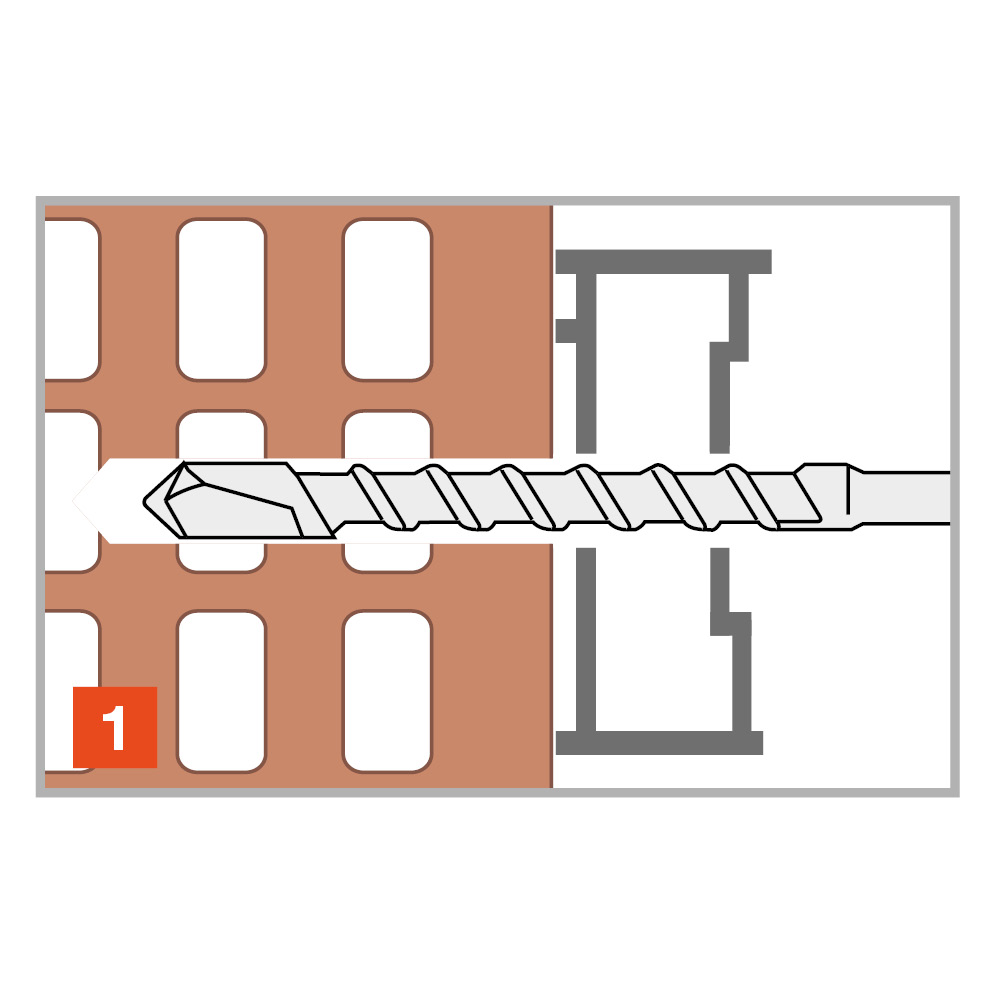

Montage

Avstånd och kantavstånd

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Avstånd och kantavstånd
			Non-cracked concrete C12/15				Non-cracked concrete C16/20				Autoclaved aerated concrete AAC			Solid brick
			Min. edge distance [cmin] [mm]	Min. spacing [smin] [mm]	Characteristic edge distance [ccr,N] [mm]	Minimun thickness of support [hmin] [mm]	Min. edge distance [cmin] [mm]	Min. spacing [smin] [mm]	Characteristic edge distance [ccr,N] [mm]	Minsta stödtjocklek [hmin] [mm]	Min. edge distance [cmin] [mm]	Min. spacing [smin] [mm]	Minimun thickness of support [hmin] [mm]	Min. edge distance [cmin] [mm]	Min. spacing [smin] [mm]	Minimun thickness of support [hmin] [mm]
64301B0808000	FM-X5	Ø8x80	80	80	140	100	60	60	100	100	100	250	200	100	250	110
64301B1008500	FM-X5	Ø10x85	80	80	140	100	60	60	100	100	100	250	200	100	250	110
64301B1010000	FM-X5	Ø10x100	80	80	140	100	60	60	100	100	100	250	200	100	250	110
64301B1011500	FM-X5	Ø10x115	80	80	140	100	60	60	100	100	100	250	200	100	250	110
64301B1013500	FM-X5	Ø10x135	80	80	140	100	60	60	100	100	100	250	200	100	250	110
64301B1016000	FM-X5	Ø10x160	80	80	140	100	60	60	100	100	100	250	200	100	250	110

Installation data

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Installationsdata
Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Ø borrhål [d0] [mm]	Min. borrdjup [h1] [mm]	Ø borrfixtur [df] [mm]	Wrench size [SW] [mm]
64301B0808000	FM-X5	Ø8x80	8	80	8.5	-
64301B1008500	FM-X5	Ø10x85	10	80	10.5	-
64301B1010000	FM-X5	Ø10x100	10	80	10.5	-
64301B1011500	FM-X5	Ø10x115	10	80	10.5	-
64301B1013500	FM-X5	Ø10x135	10	80	10.5	-
64301B1016000	FM-X5	Ø10x160	10	80	10.5	-
