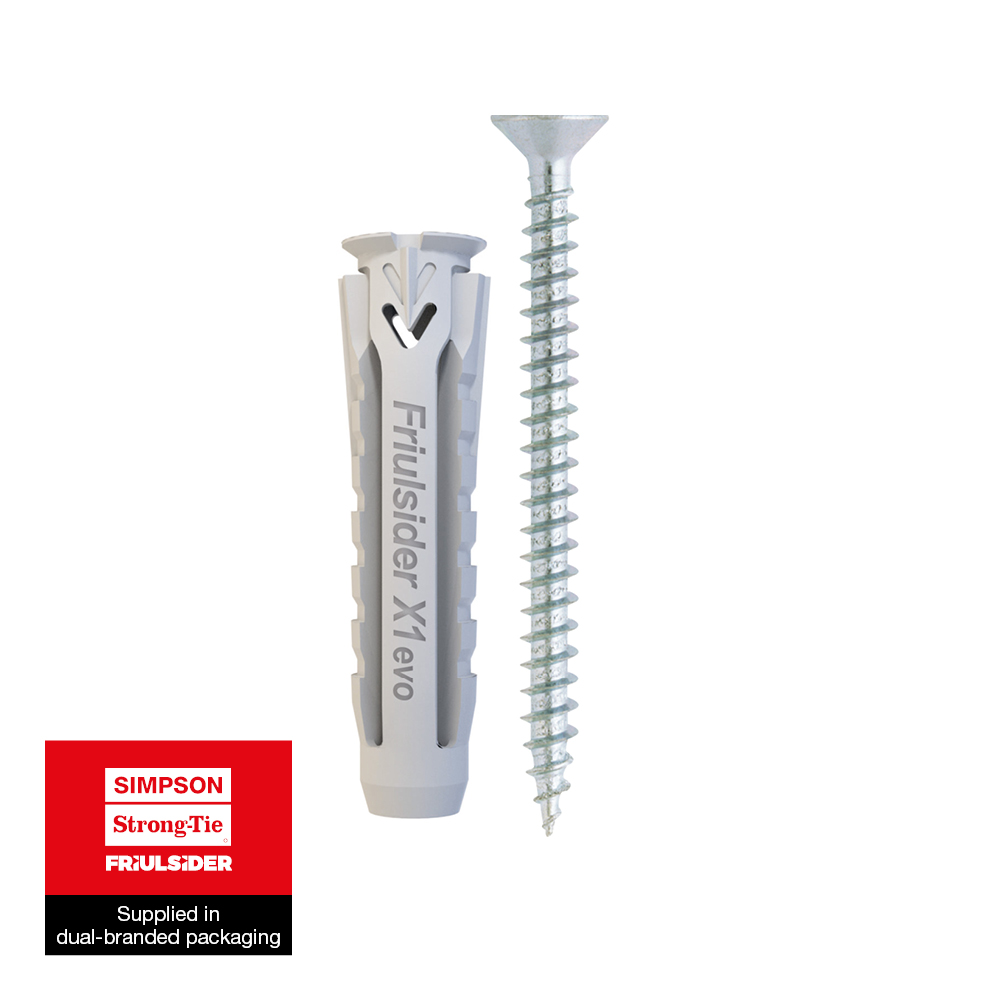

X1 evo

Universal Nylonplugg

Pluggen som revolutionerat begreppet universalplugg. 4-sektorsgeometrin består av maxi antirotationsvingar, mikrovingar samt en tunn försänkt krage för att nämna några av de unika egenskaperna och styrkorna. Tack vare sin speciella design fungerar X1 evo på de flesta material som t.ex massiva material, ihåliga material och skivmaterial. Pluggen är kompatibel med spånskiveskruv, träskruv och metriska skruvar.

Tekniskt datablad

Produktinformation

Bilder

Egenskaper

Material

Nylon

Fördelar

Flexibel krage för genomsticksmontage alternativt förinstallerad position
Dynamisk geometri. perfekt för till exempel kaklade väggar
Dynamiska antirotationsvingar för en effektiv expansion

Applikationer

Användningsområden

Kyl-/värmesystem
Elektriska/hydrauliska installationer
Belysning

Suitable for

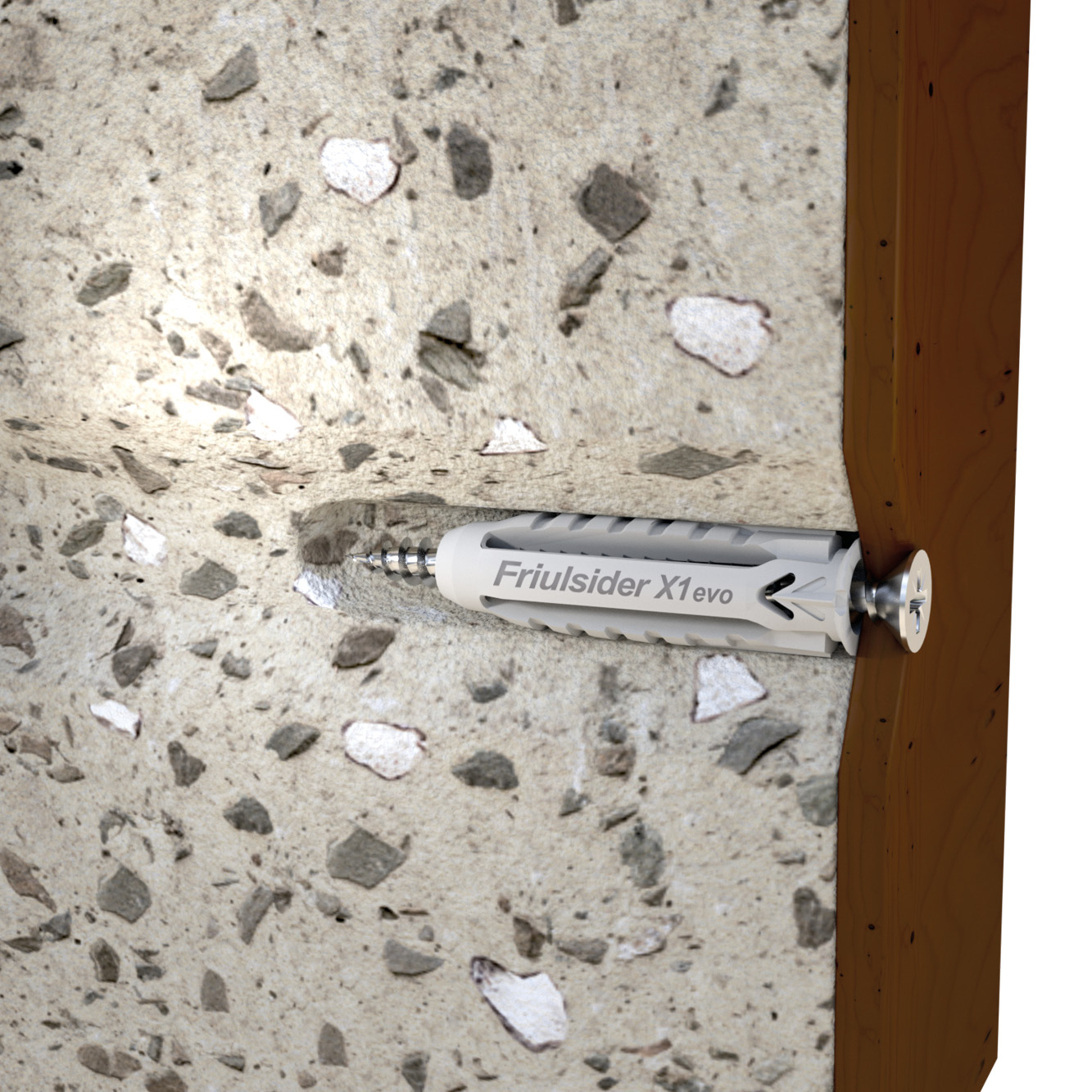

Icke sprucken betong
Massivt tegel

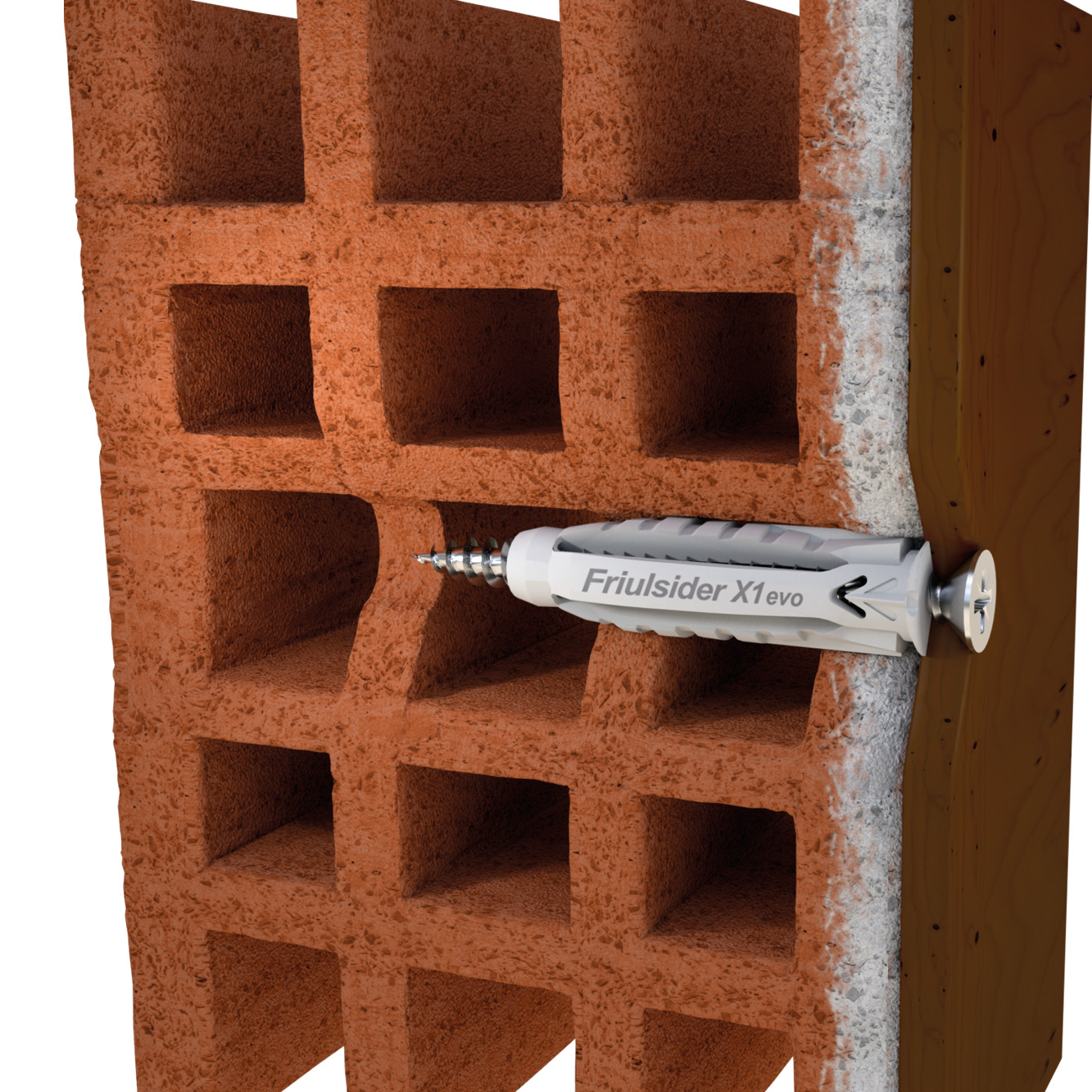

Håltegel
Betonghålsten
Lättbetong

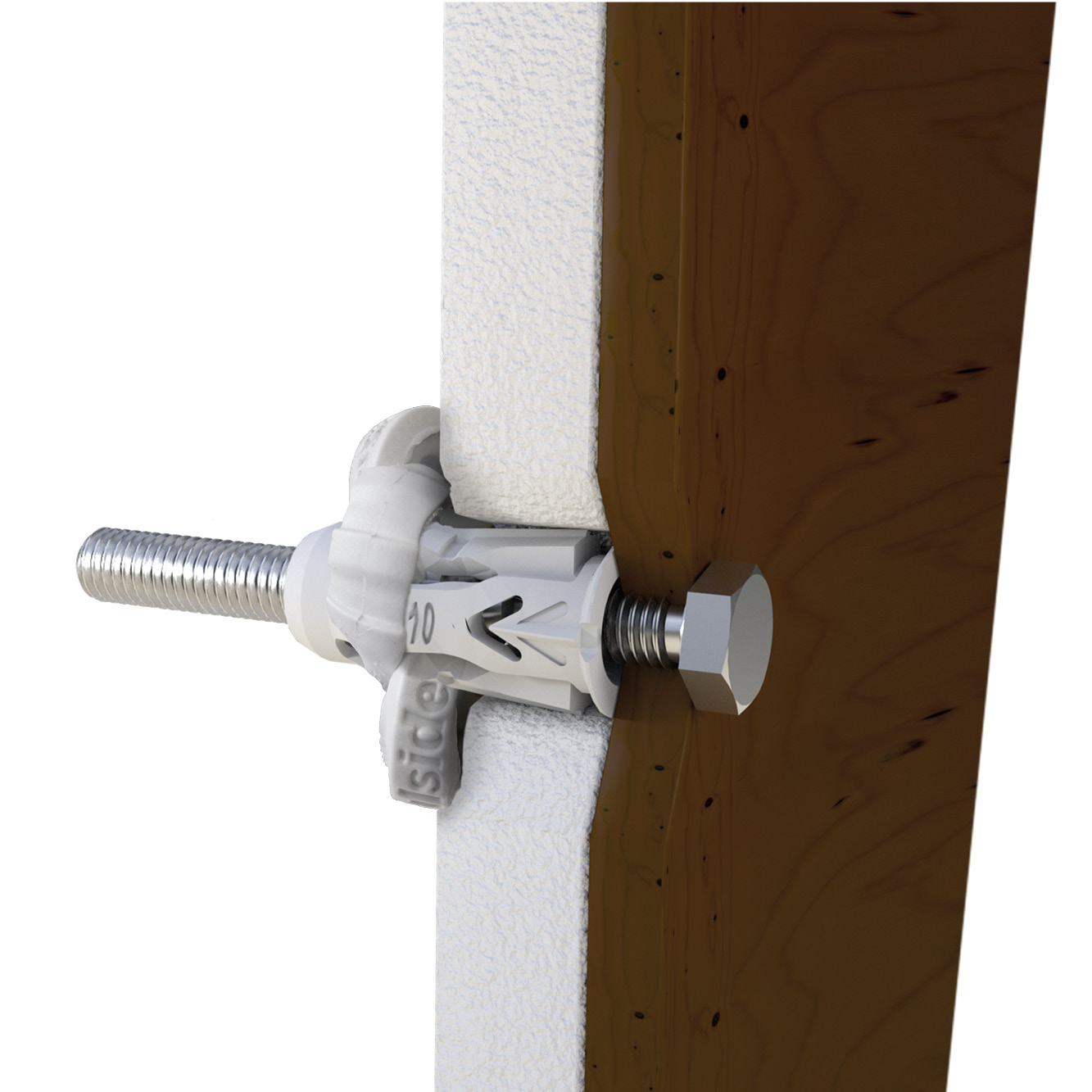

Gipsskivor
Massiva stenmaterial

Teknisk data

Dimensioner

Produktdimension – Endast plugg

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Skruvdiameter (min/max)	Hålets diameter [d_o] [mm]	Min. håldjup* [h₁] [mm]	Nominellt infästningsdjup* [h_nom] [mm]	Antal per ytterförpackning
6007000502500	X1 evo	Ø5x25	-	5	35	25	3200
6007000603000		Ø6x30	Ø4 - Ø5	6	40	30	3200
6007000804000		Ø8x40	Ø4,5 - Ø6	8	50	40	1600
6007001005000		Ø10x50	Ø6 - Ø8	10	60	50	800
6007001206000		Ø12x60	Ø8 - Ø10	12	70	60	400
6007001407000		Ø14x70	-	14	80	70	160

^*Values refer to installation on solid or part hollow base materials.

^*Load values, please refer to the document in the download tab of the page.

^*These values are for guidance only

Produktdimension – Plugg med spånskruv

Table "Produktdimension – Plugg med spånskruv" cannot be displayed : no references available.

Produktdimension – Skruv med bred rundad skivspånsskruv

Table "Produktdimension – Skruv med bred rundad skivspånsskruv" cannot be displayed : no references available.

Produktdimension – Sexkants skruv för trä

Table "Produktdimension – Sexkants skruv för trä" cannot be displayed : no references available.

Produktdimension – Sexkantig metrisk skruv med bricka

Table "Produktdimension – Sexkantig metrisk skruv med bricka" cannot be displayed : no references available.

▲ Quantity and delivery terms to be agreed

Produktdimension – Plugg med kort krok

Table "Produktdimension – Plugg med kort krok" cannot be displayed : no references available.

Produktdimension – Plugg med medelstor krok

Table "Produktdimension – Plugg med medelstor krok" cannot be displayed : no references available.

Produktdimension– Plugg med ögla

Table "Produktdimension– Plugg med ögla" cannot be displayed : no references available.

Produktdimension – Plugg med krokskruv

Table "Produktdimension – Plugg med krokskruv" cannot be displayed : no references available.

Produktdimension – Plugg med dubbelgängad skruv

Table "Produktdimension – Plugg med dubbelgängad skruv" cannot be displayed : no references available.

Produktdimension – D.I.Y – Endast plugg

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Antal/blister	Blister/förp.
60070005025F2	X1 evo	5x25	35	20
60070006030F2	X1 evo	6x30	30	20
60070008040F2	X1 evo	8x40	20	20
60070010050F2	X1 evo	10x50	10	20

Produktdimension – D.I.Y – Spånskruv

Table "Produktdimension – D.I.Y – Spånskruv" cannot be displayed : no references available.

Produktdimension - D.I.Y - Sexkantskruv i trä

Table "Produktdimension - D.I.Y - Sexkantskruv i trä" cannot be displayed : no references available.

Produktdimension – D.I.Y – Plugg med kort krok

Table "Produktdimension – D.I.Y – Plugg med kort krok" cannot be displayed : no references available.

Produktdimension – D.I.Y – Plugg med medelstor krok

Table "Produktdimension – D.I.Y – Plugg med medelstor krok" cannot be displayed : no references available.

Produktdimension – D.I.Y – Plugg med ögla

Table "Produktdimension – D.I.Y – Plugg med ögla" cannot be displayed : no references available.

Produktdimension – D.I.Y – Plugg med koppkrok

Table "Produktdimension – D.I.Y – Plugg med koppkrok" cannot be displayed : no references available.
