Betonginfästning
Plugg och Spikplugg

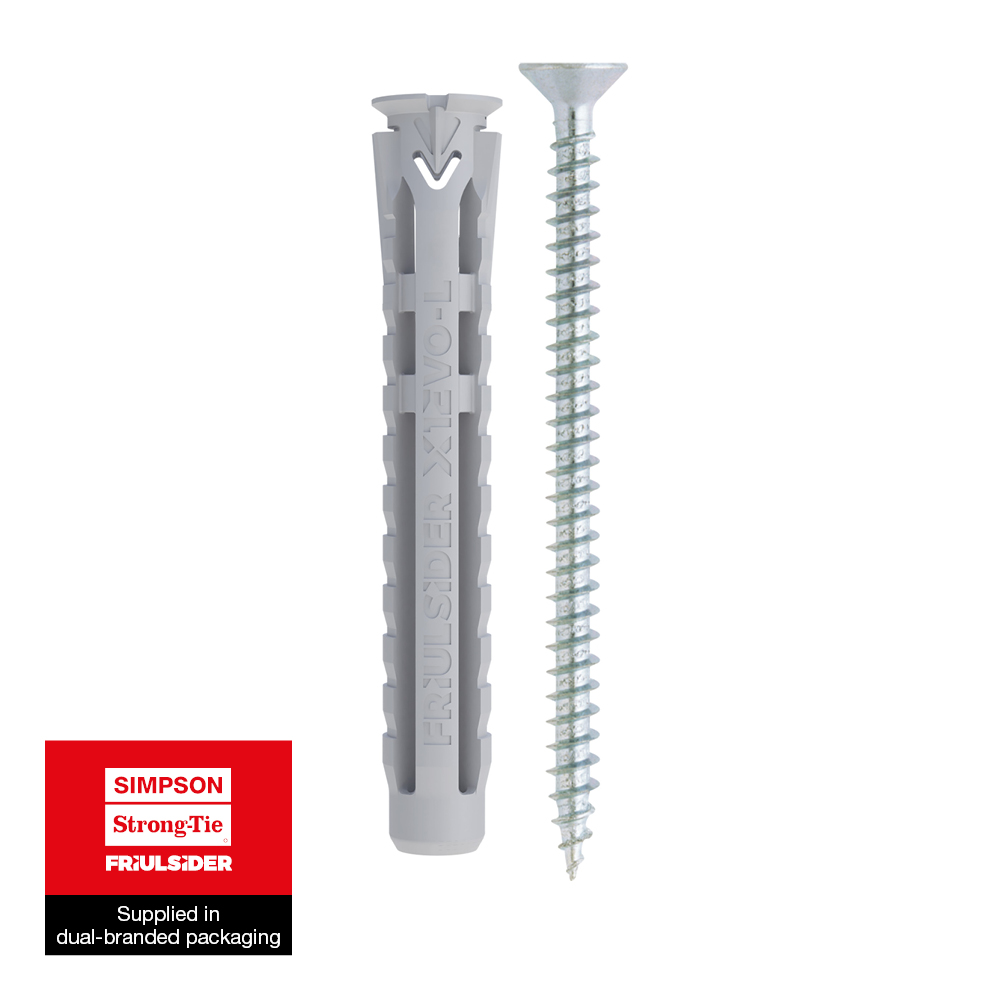

X1 evo-L

Universal Nylonplugg extra lång

X1 evo-L universalplugg extra lång i Ø6 - Ø10 är avsedd för infästning i fasta och ihåliga material samt skivor

Tekniskt datablad
X1 evo-L

Produktinformation

Bilder

X1 evo-L hollow block application image

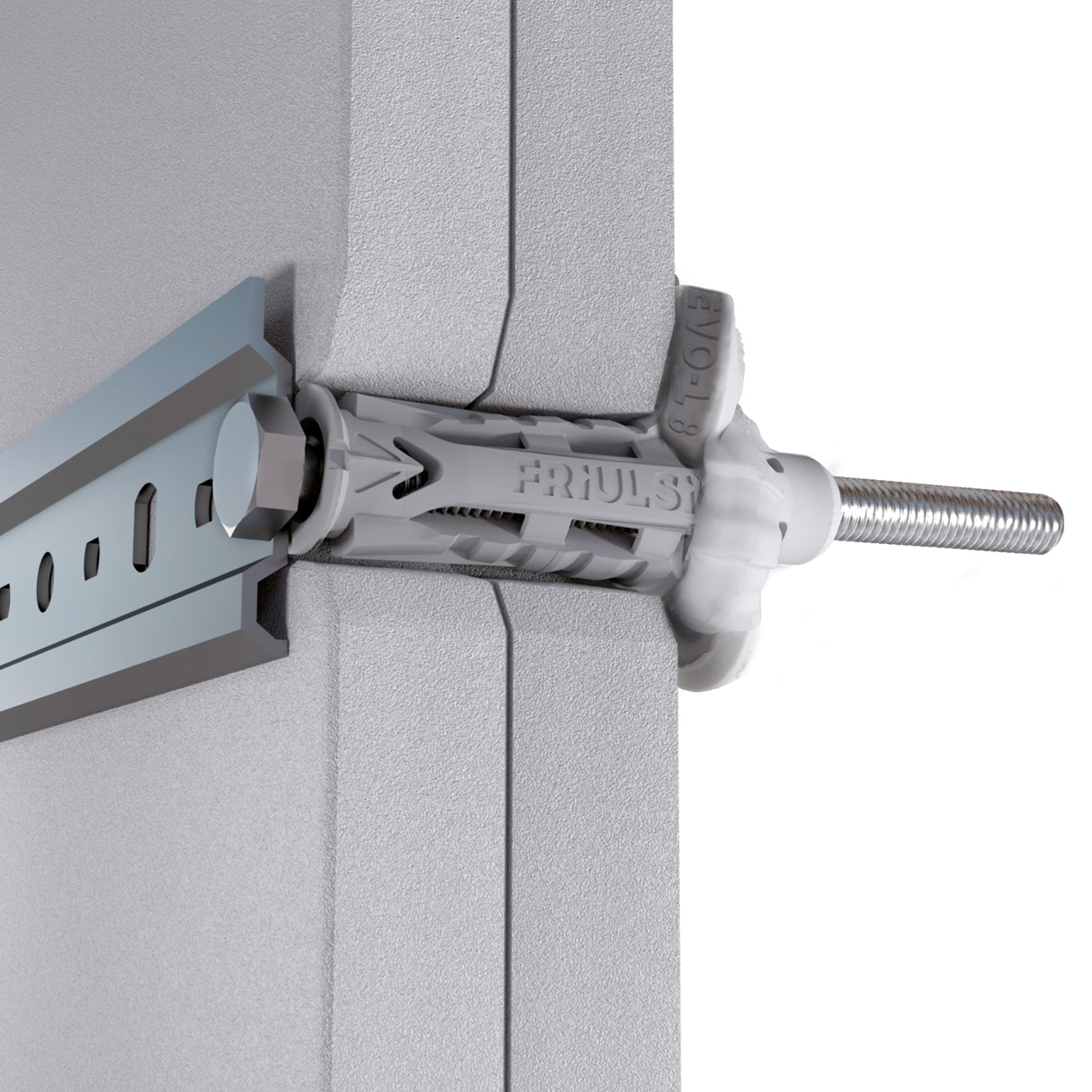

X1 evo-L plasterboard application image

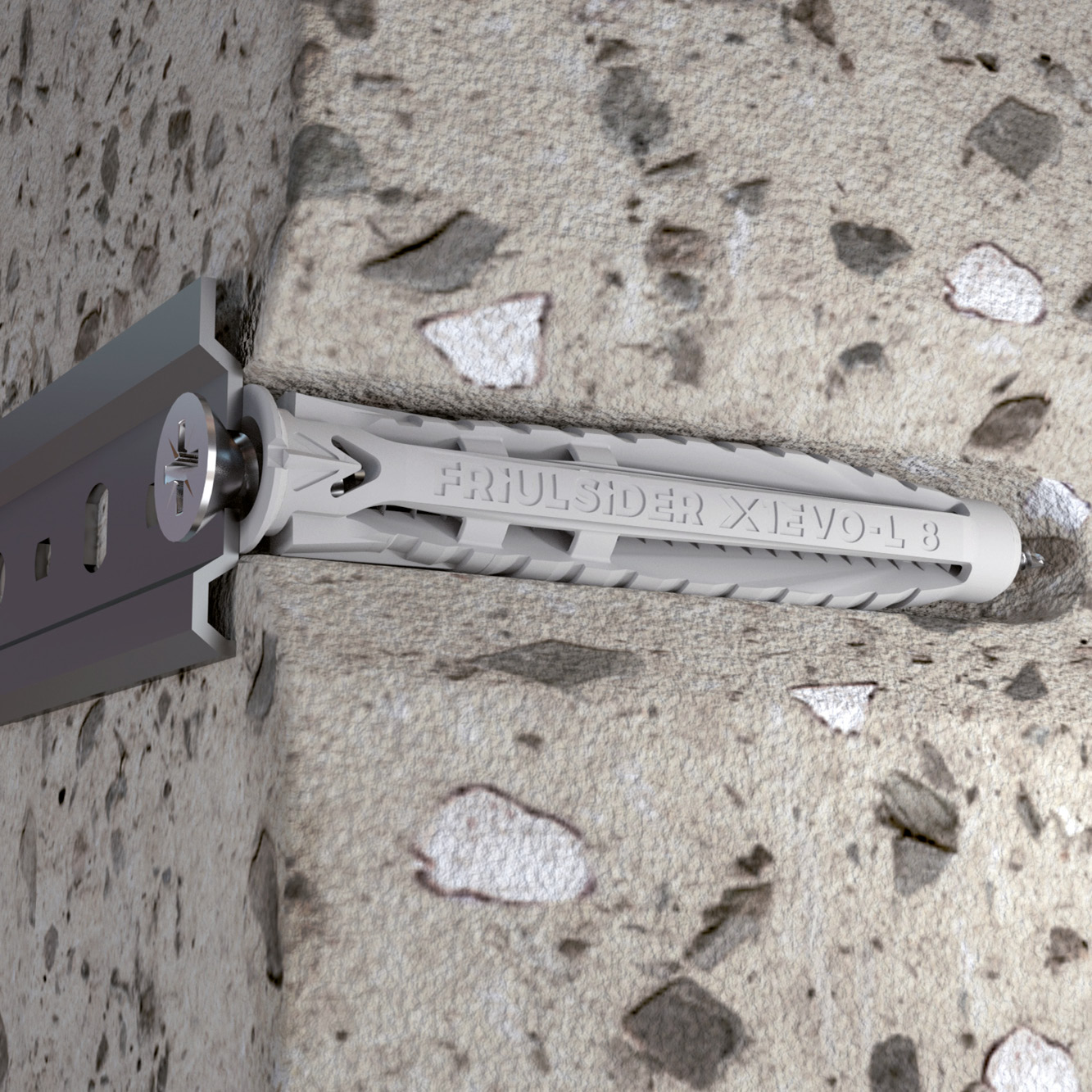

X1 evo-L solid concrete application image

Egenskaper

Material

Nylon


Fördelar

  • Större förankringsdjup
  • Kan användas för dubbla gipsskivor
  • Kan användas för genomsticksmontage eller förinstallerat montage
  • Geometrin är utvecklad för att passa många olika applikationer som t.ex. kaklade väggar
  • Den unika vingdesignen motverkar rotation samtidigt som de säkerställer en differentierad expansion

Applikationer

Användningsområden

  • Elinstallationer
  • Räcken
  • Kyl-/värmesystem

Lämplig för

  • Icke sprucken betong
  • Massivt tegel
  • Håltegel
  • Betonghålsten
  • Lättbetong
  • Gipsskivor
  • Massiva stenmaterial

Teknisk data

Dimensioner

X1 evo-L Dim image

Produktdimension Endast plugg

Art. nr. Produktreferens Hålets diameter x ankarlängd [doxL] [mm] Skruvdiameter (min/max) Hålets diameter [do] [mm] Min. håldjup* [h1] [mm] Nominellt infästningsdjup* [hnom] [mm] Qty per box Antal per ytterförpackning [mm]
6007000605000X1 evo-LØ6x50Ø4 - Ø5660502001600
6007000806000Ø8x60Ø4,5 - Ø687060100800
6007001007000Ø10x70Ø6 - Ø810807050400

* Values refer to installation on solid or part hollow base materials.

* Load values, please refer to the document in the download tab of the page.

* These values are for guidance only

Produktdimension Plugg med spånskruv

Table "Produktdimension Plugg med spånskruv" cannot be displayed : no references available.

Produktdimension – D.I.Y – Endast plugg

Table "Produktdimension – D.I.Y – Endast plugg" cannot be displayed : no references available.

Produktdimension – D.I.Y – Spånskruv

Table "Produktdimension – D.I.Y – Spånskruv" cannot be displayed : no references available.

Montage

Montage

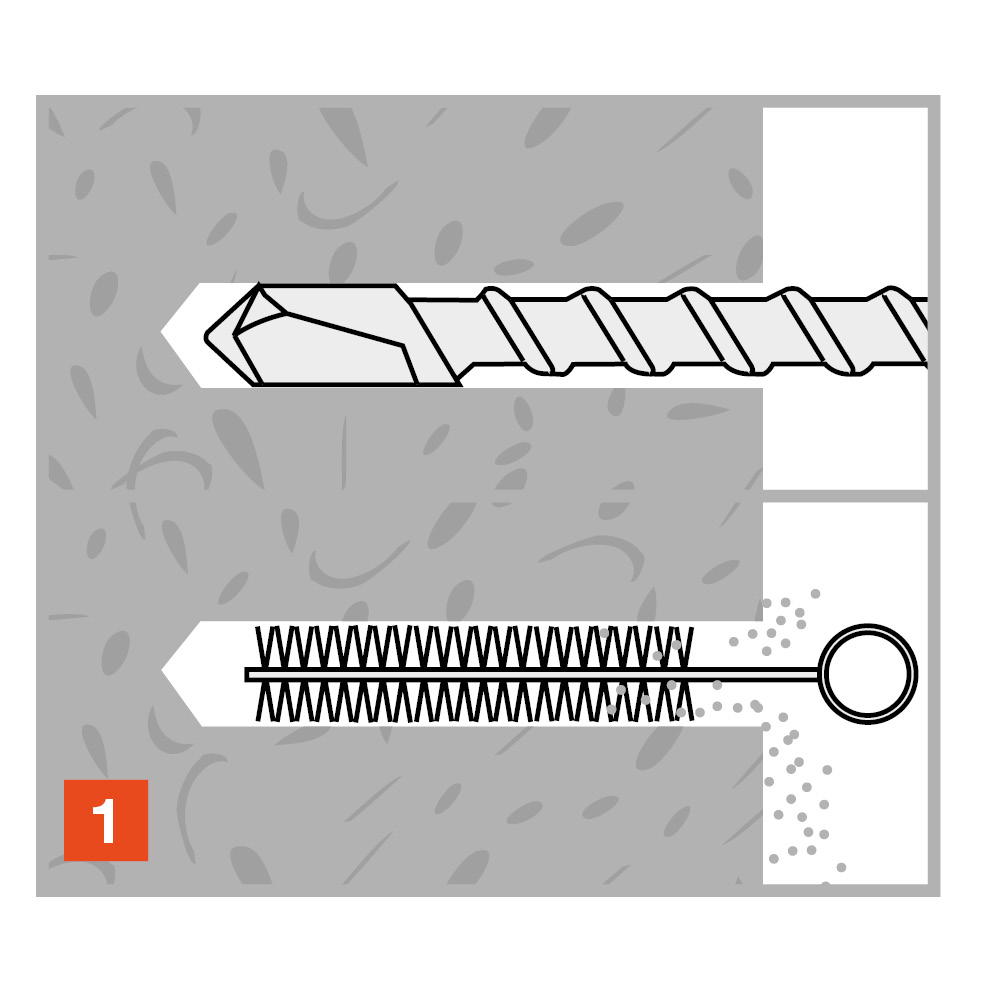

X1 evo Installation1

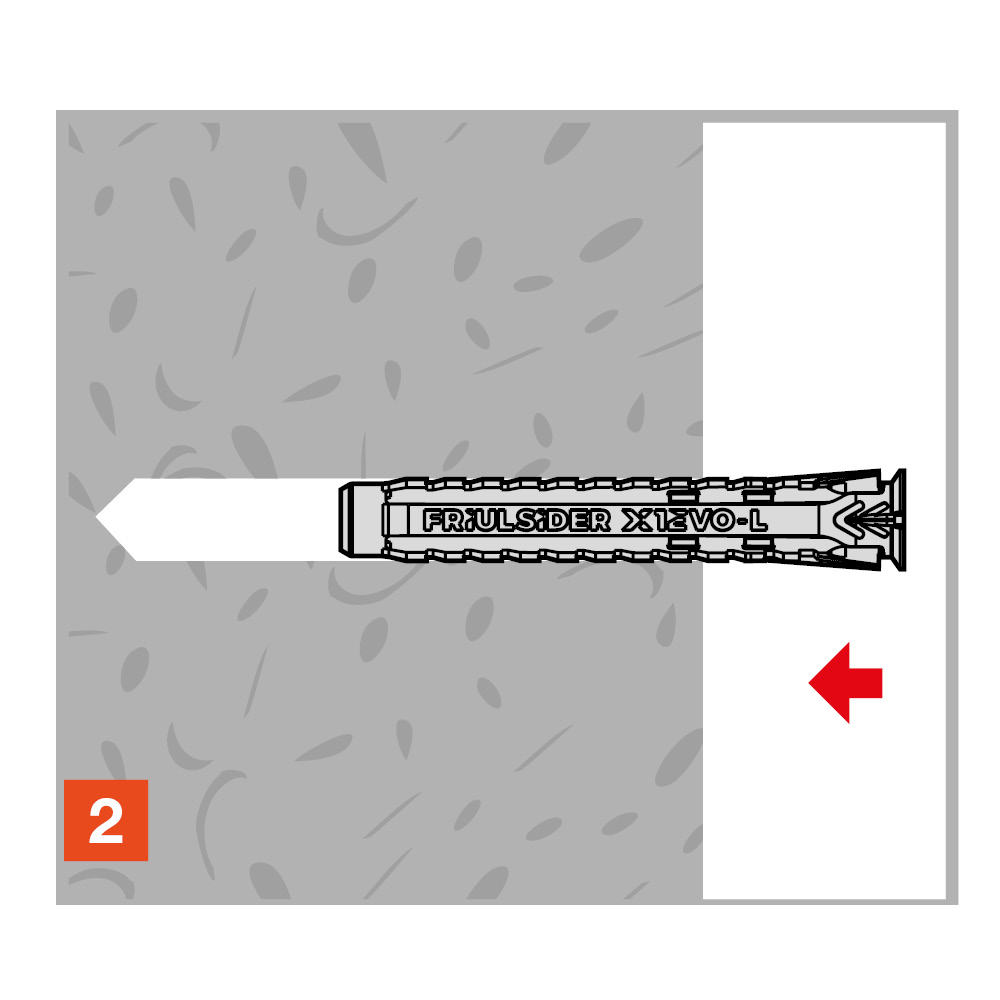

X1 evo-L Installation2
X1 evo-L Installation3

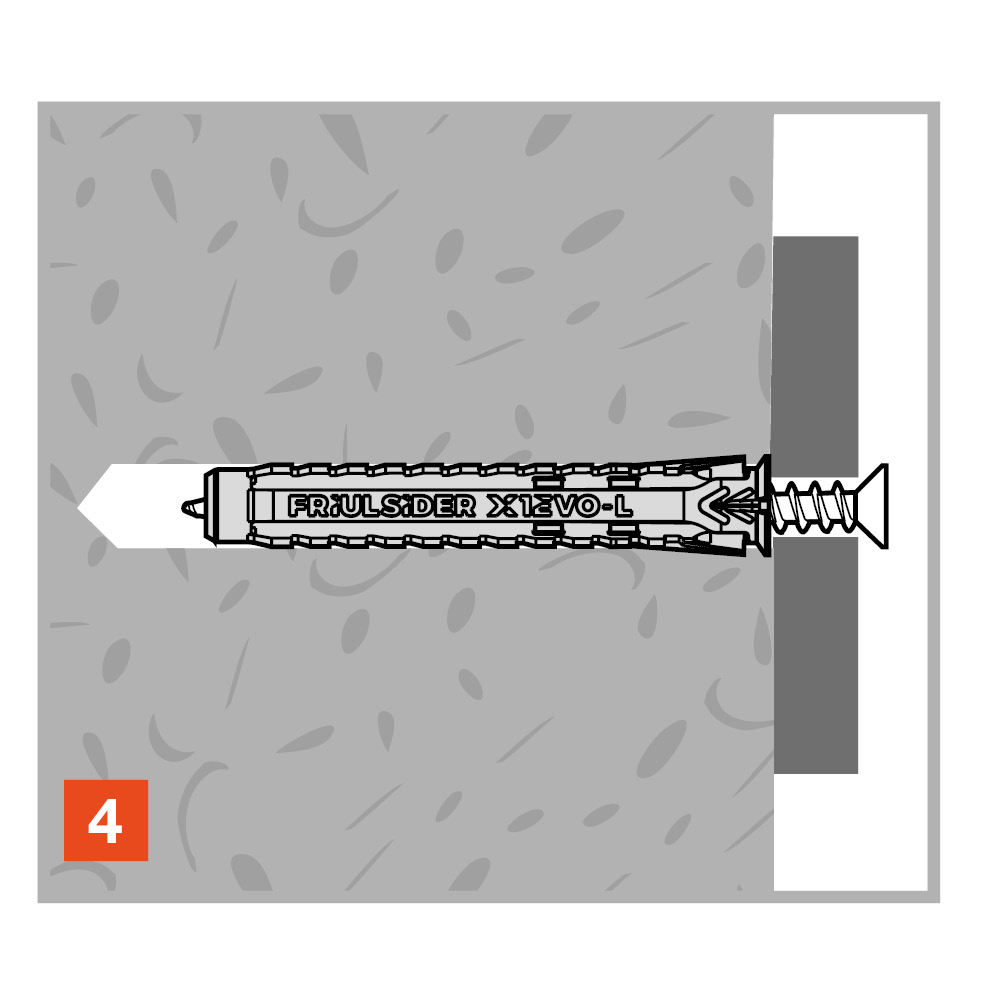

X1 evo-L Installation4

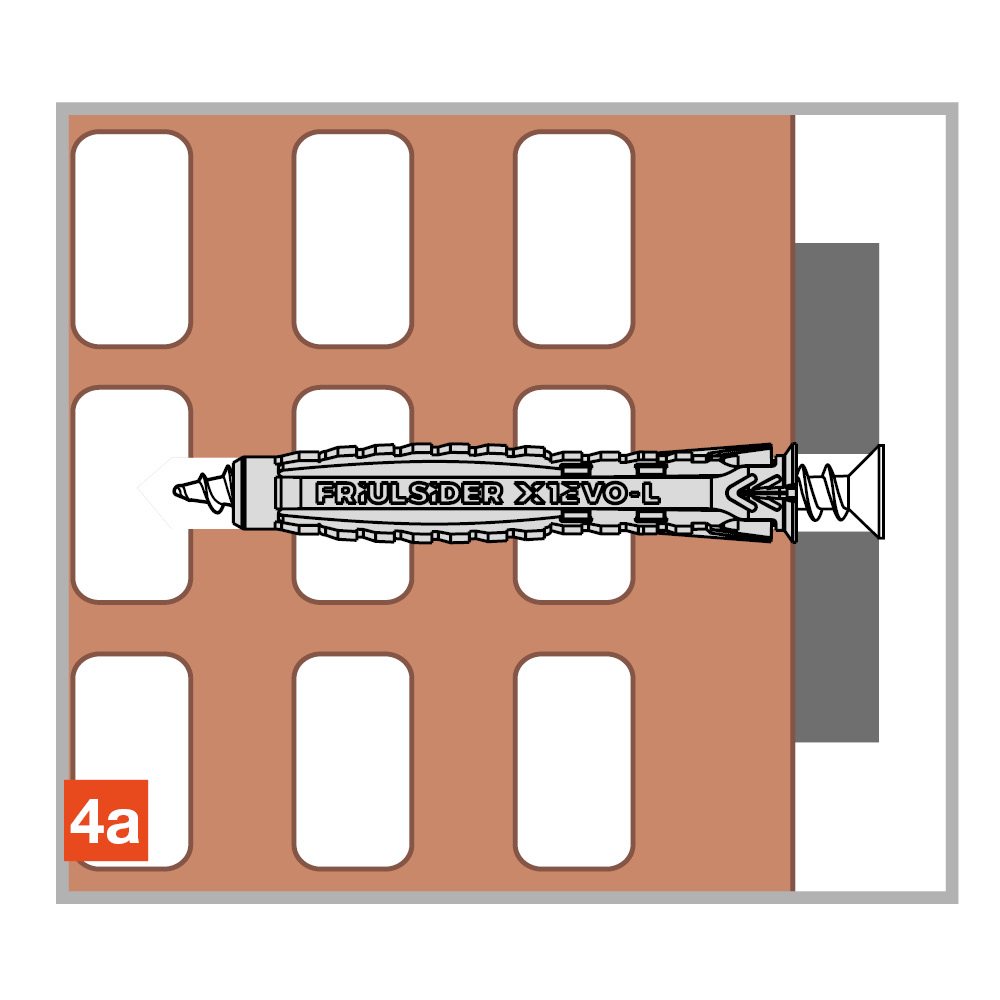

X1 evo-L Installation5
X1 evo-L Installation6
