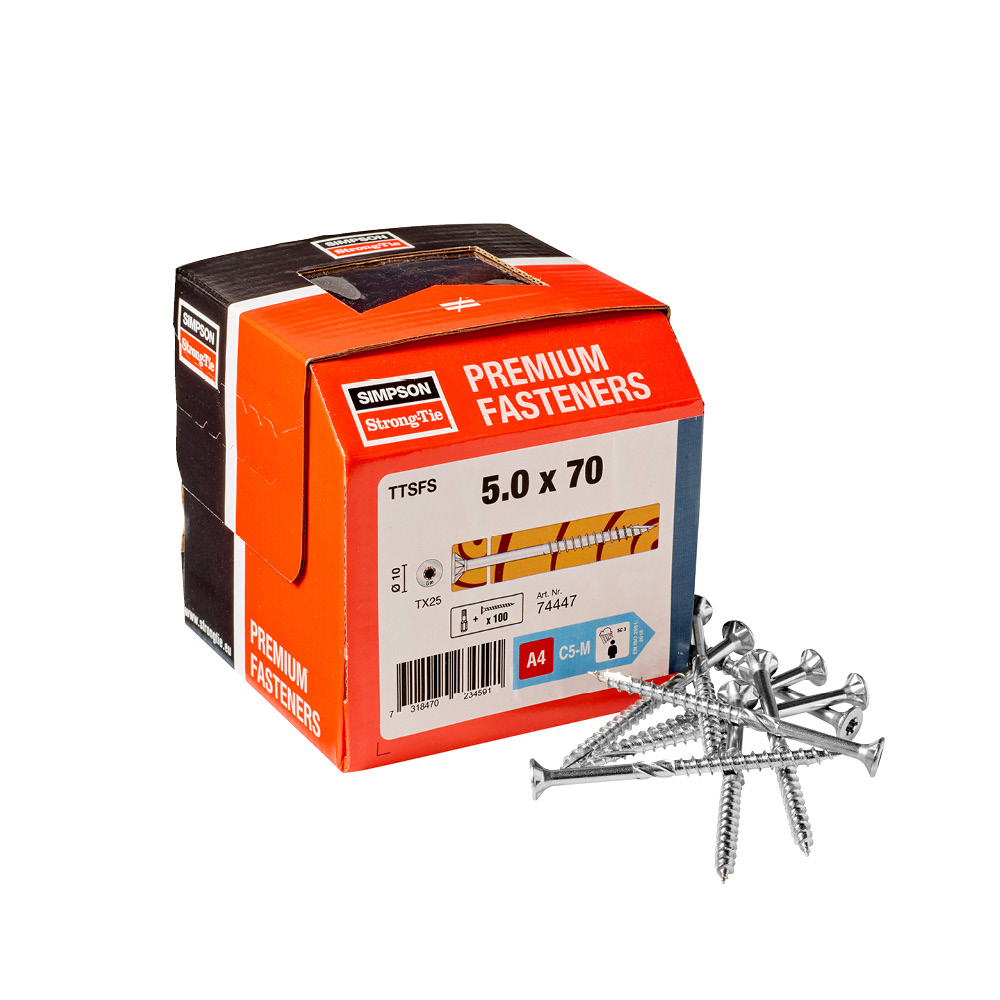

TTSFS
Träskruv Försänkt - Rostfri A4

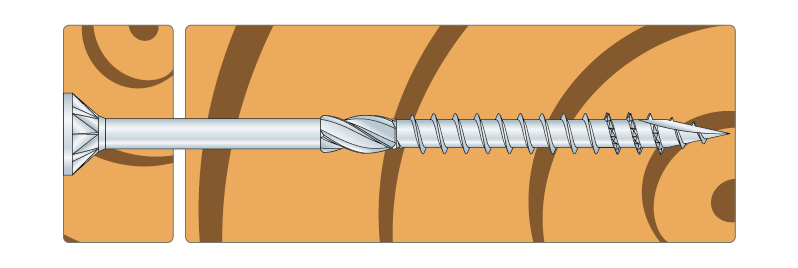

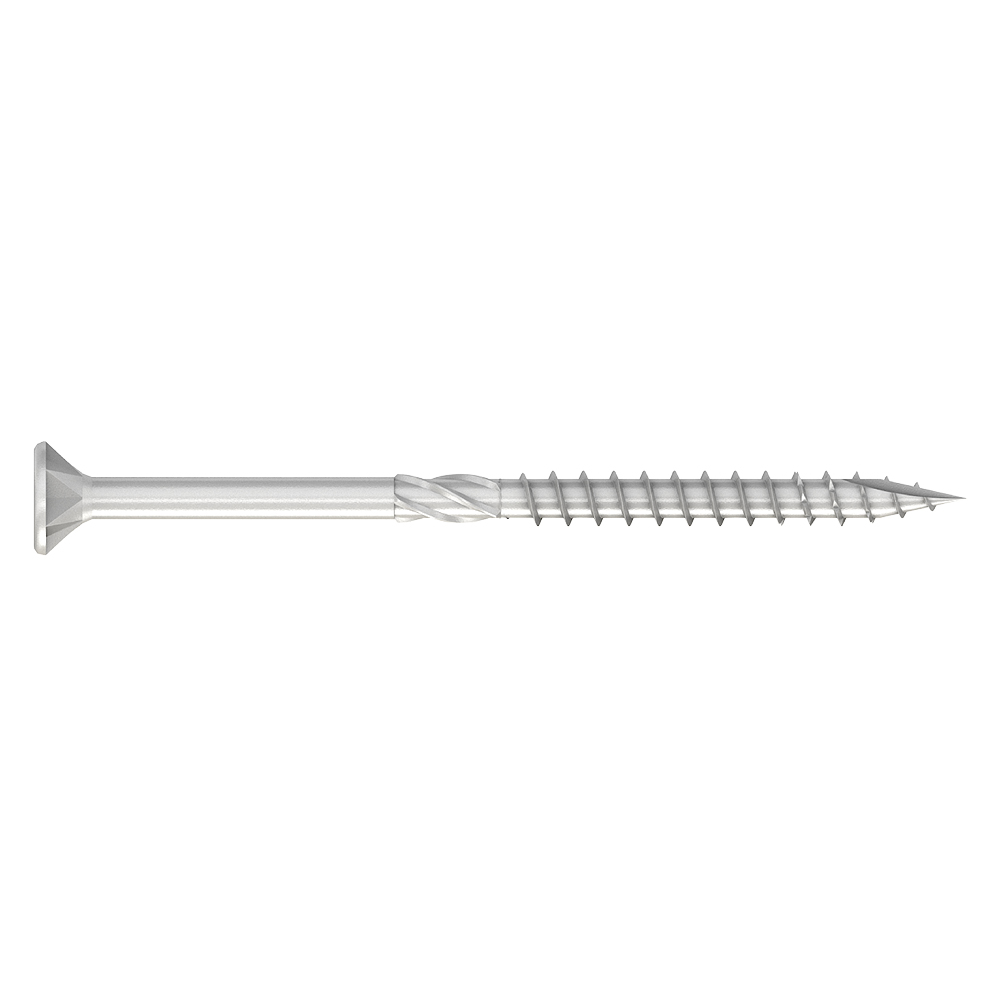

TTSFS Försänkt träskruv i rostfritt utförande för applikationer i trä. Skruvarna har en tandad gänga för att reducera indrivningsmomentet och en skärande spets som reducerar risken för flis- och sprickbildning. Skruvlängder från 80 mm har en stamfräs som reducerar indrivningsmomentet ytterligare.
OBS säljs i sverige under varumärket Gunnebo Fastening. För mer info besök gunnebofastening.se

CE-märkt

Tekniskt avtal

Användningsklass 3

Severe
EPD

Rostfri och syrafast, A4

Fastener Designer
Produktinformation
Egenskaper
Material
- Rostfritt syrafast stål A4
Egenskaper

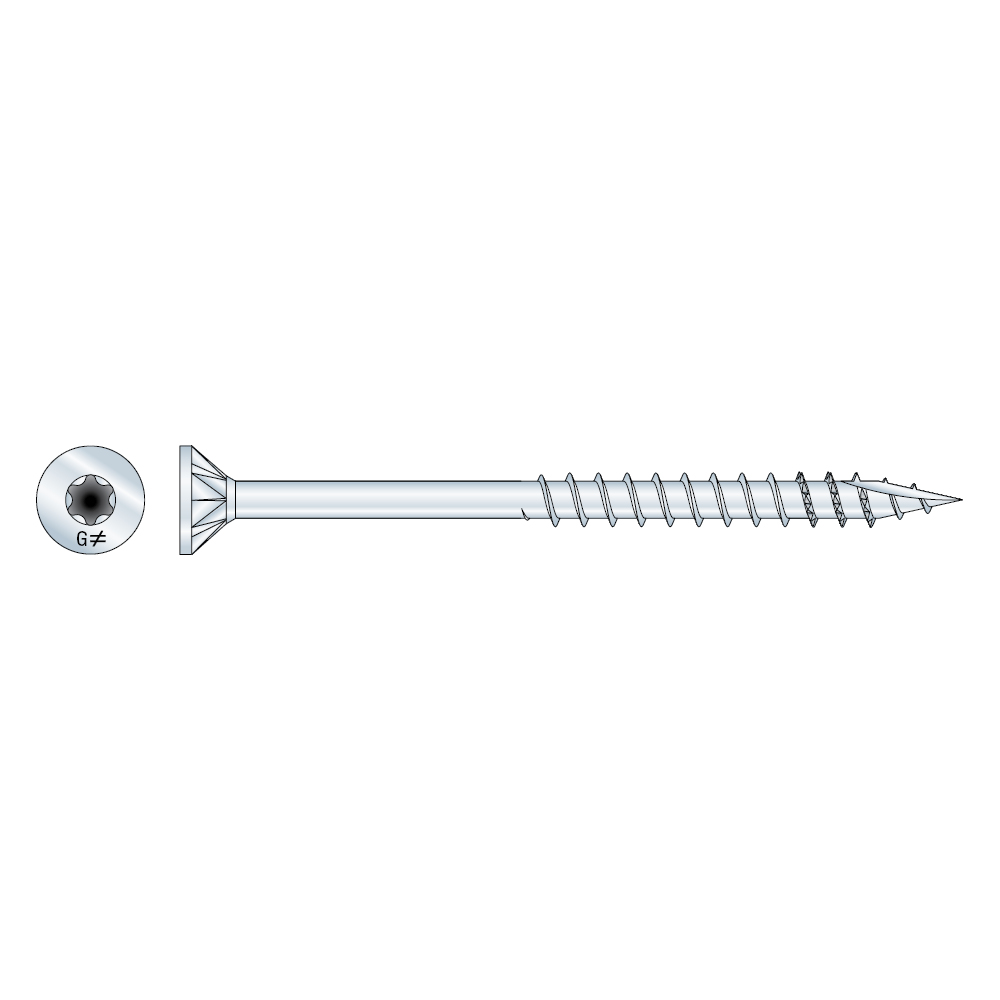

- Försänkt huvud med rillor under huvudet som skapar en snygg försänkning
- Skärande spets för snabb indrivning och minimal risk för flis- och sprickbildning
- Stamfräs reducerar indrivningsmomentet
Applikationer
Applikationer
- Anslutning av virkesdelar i trä
- Skärande spets för snabb indrivning och minimal risk för flis- och sprickbildning
- Stamfräs reducerar indrivningsmomentet
Teknisk data
Mått
| Referens | Fasteners mått[mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Item Code | övrigt | produktmått[mm] | |||||||||
| antal per förpackning | vikt[kg] | d[mm] | L[mm] | dh[mm] | d1[mm] | gänga längd[mm] | tfix[mm] | Driver Bit[mm] | gänga[mm] | ||
| TTSFS5.0X60 | 74446 | 100.0 | 0.005 | 5 | 60 | 9.5 | 3.4 | 32 | 28 | T-25 | PT |
| TTSFS5.0X70 | 74447 | 100.0 | 0.006 | 5 | 70 | 9.5 | 3.4 | 35 | 35 | T-25 | PT |
| TTSFS5.0X80 | 74448 | 100.0 | 0.006 | 5 | 80 | 9.5 | 3.4 | 40 | 40 | T-25 | PTM |
| TTSFS5.0X90 | 74449 | 100.0 | 0.007 | 5 | 90 | 9.5 | 3.4 | 45 | 45 | T-25 | PTM |
| TTSFS5.0X100 | 74444 | 100.0 | 0.008 | 5 | 100 | 9.5 | 3.4 | 55 | 45 | T-25 | PTM |
| TTSFS5.0X120 | 74445 | 100.0 | 0.01 | 5 | 120 | 9.5 | 3.4 | 60 | 60 | T-25 | PTM |
| TTSFS6.0X70 | 74473 | 100.0 | 0.008 | 6 | 70 | 11.6 | 4 | 35 | 35 | T-30 | PT |
| TTSFS6.0X80 | 74474 | 100.0 | 0.01 | 6 | 80 | 11.6 | 4 | 40 | 40 | T-30 | PTM |
| TTSFS6.0X90 | 74475 | 100.0 | 0.011 | 6 | 90 | 11.6 | 4 | 45 | 45 | T-30 | PTM |
| TTSFS6.0X100 | 74450 | 100.0 | 0.012 | 6 | 100 | 11.6 | 4 | 55 | 45 | T-30 | PTM |
| TTSFS6.0X120 | 74471 | 100.0 | 0.014 | 6 | 120 | 11.6 | 4 | 60 | 60 | T-30 | PTM |
| TTSFS6.0X140 | 74472 | 100.0 | 0.016 | 6 | 140 | 11.6 | 4 | 65 | 75 | T-30 | PTM |
Produktkarakteristisk egenskaper
| Referens | skruv parametrar | |||
|---|---|---|---|---|
| karakteristiska parametrar | ||||
| Characteristic Yield Moment – My,ₖ[Nm] | Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²] | Characteristic huvud pull-through parameter - fₕₑₐd,ₖ[N/mm²] | Characteristic tensile kapacitet - fₜₑₙₛ,ₖ[kN] | |
| TTSFS5.0X60 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X70 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X80 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X90 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X100 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X120 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS6.0X70 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X80 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X90 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X100 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X120 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X140 | 8570 | 13.6 | 16.2 | 9.5 |
Certifiering
Europeisk teknisk bedömning (ETA)
product.doc.history.show
Environmental Product Declarations (EPD)
