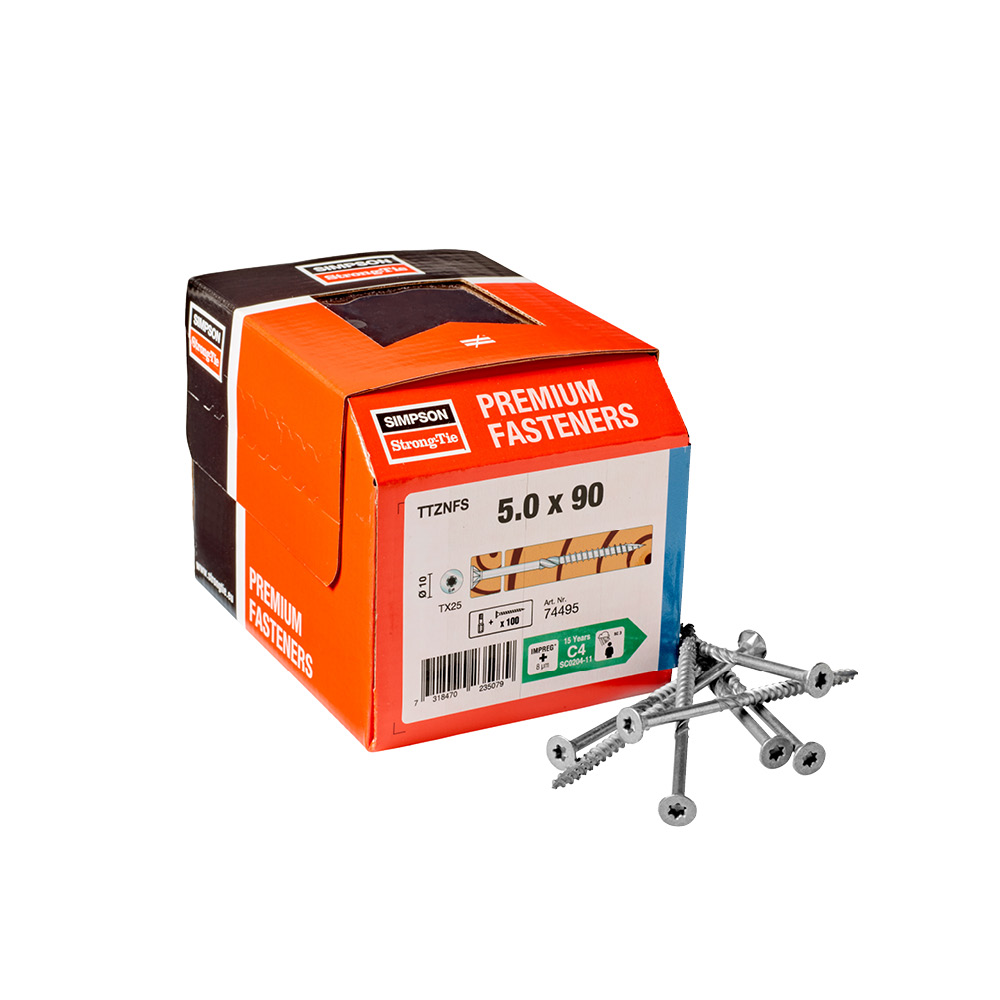

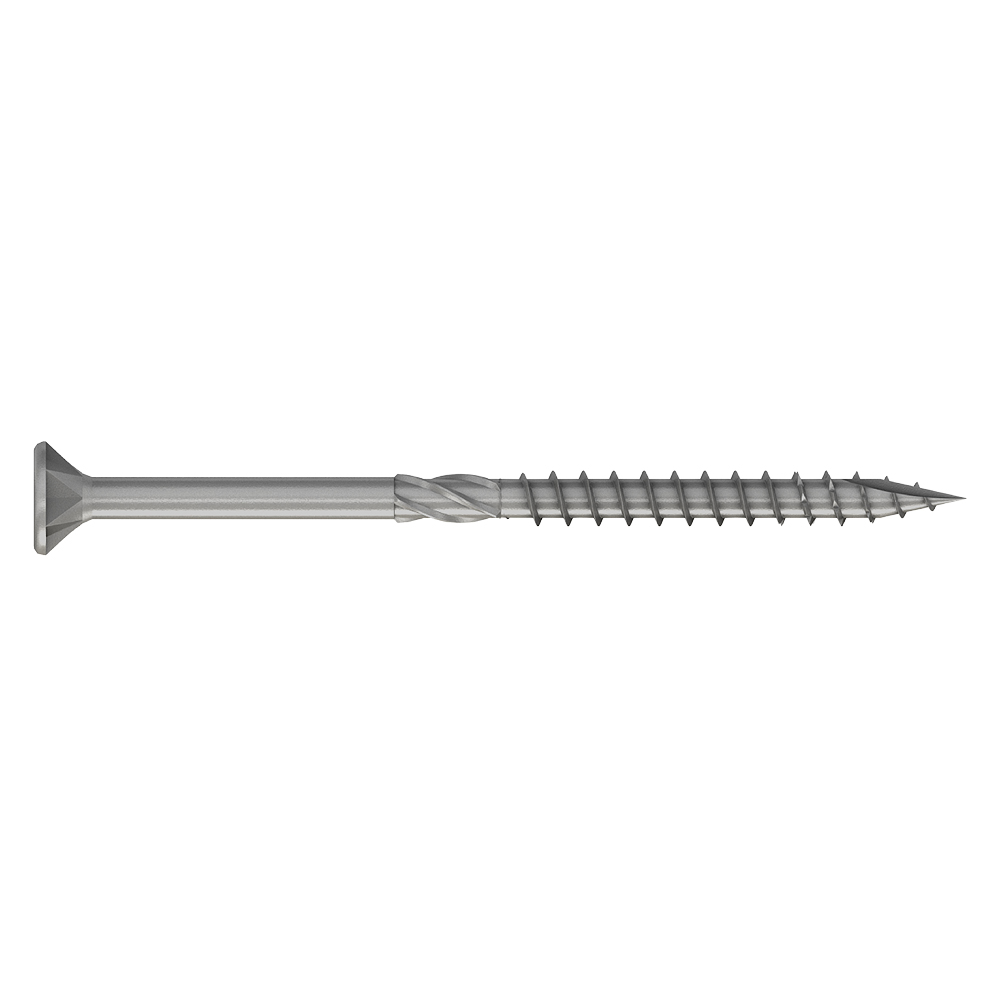

Träskruv Försänkt Impreg®+
TTZNFS Försänkta träskruvar i Impreg®+ utförande för applikationer i trä. Skruvarna har en tandad gänga för att reducera indrivningsmomentet och en skärande spets som reducerar risken för flis- och sprickbildning. Skruvlängder från 80 mm har en stamfräs som reducerar indrivningsmomentet ytterligare.
OBS säljs i sverige under varumärket Gunnebo Fastening. För mer info besök gunnebofastening.se
Produktinformation
Egenskaper
Material
- Impreg+ ytbehandling (C4)
Egenskaper

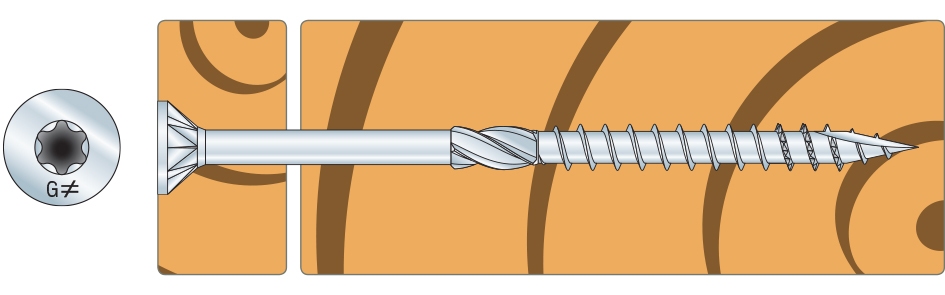

- Försänkt huvud med rillor under huvudet som skapar en snygg försänkning
- Skärande spets för snabb indrivning och minimal risk för flis- och sprickbildning
- Stamfräs reducerar indrivningsmomentet
Applikationer
Applikationer
- Anslutning av virkesdelar i trä
Teknisk data
Mått
Art. nr. | Art. nr. | Dimensioner [mm] | Box Quantity | ||||||
---|---|---|---|---|---|---|---|---|---|
d | l | dh | d1 | lg | bit | Thread | |||
TTZNFS3.0X16 | 76562 | 3 | 16 | 6 | - | 11 | T-10 | FT | 200 |
TTZNFS3.0X20 | 76568 | 20 | 6 | - | 15 | T-10 | FT | 200 | |
TTZNFS3.0X25 | 76569 | 25 | 6 | - | 20 | T-10 | FT | 200 | |
TTZNFS3.0X30 | 76570 | 30 | 6 | - | 25 | T-10 | FT | 200 | |
TTZNFS3.5X16* | 74476 | 3.5 | 16 | 7 | 2.2 | 10 | T-15 | FT | 200 |
TTZNFS3.5X20* | 74477 | 20 | 7 | 2.2 | 14 | T-15 | FT | 200 | |
TTZNFS3.5X25 | 76571 | 25 | 7 | 2.2 | 20 | T-15 | FT | 200 | |
TTZNFS3.5X30* | 74478 | 30 | 7 | 2.2 | 24 | T-15 | FT | 200 | |
TTZNFS3.5X35 | 76572 | 35 | 7 | 2.2 | 30 | T-15 | FT | 200 | |
TTZNFS3.5X40 | 76573 | 40 | 7 | 2.2 | 35 | T-15 | FT | 200 | |
TTZNFS3.5X50 | 76574 | 50 | 7 | 2.2 | 30 | T-15 | PT | 200 | |
TTZNFS4.0X20* | 74479 | 4 | 20 | 8 | 2.5 | 10 | T-20 | FT | 200 |
TTZNFS4.0X25 | 76575 | 25 | 8 | 2.5 | 20 | T-20 | FT | 200 | |
TTZNFS4.0X30* | 74480 | 30 | 8 | 2.5 | 20 | T-20 | FT | 200 | |
TTZNFS4.0X35 | 76576 | 35 | 8 | 2.5 | 30 | T-20 | FT | 200 | |
TTZNFS4.0X40 | 76577 | 40 | 8 | 2.5 | 35 | T-20 | FT | 200 | |
TTZNFS4.0X45 | 76578 | 45 | 8 | 2.5 | 29 | T-20 | PT | 200 | |
TTZNFS4.0X50 | 76579 | 50 | 8 | 2.5 | 30 | T-20 | PT | 200 | |
TTZNFS4.0X60 | 76580 | 60 | 8 | 2.5 | 35 | T-20 | PT | 200 | |
TTZNFS4.0X70 | 76581 | 70 | 8 | 2.5 | 40 | T-20 | PT | 100 | |
TTZNFS4.5X25 | 74481 | 4.5 | 25 | 8.4 | 2.8 | 20 | T-20 | FT | 200 |
TTZNFS4.5X30 | 74482 | 30 | 8.4 | 2.8 | 25 | T-20 | FT | 200 | |
TTZNFS4.5X35 | 76582 | 35 | 8.4 | 2.8 | 30 | T-20 | FT | 200 | |
TTZNFS4.5X40 | 74483 | 40 | 8.4 | 2.8 | 35 | T-20 | PT | 200 | |
TTZNFS4.5X45 | 76561 | 45 | 8.4 | 2.8 | 29 | T-20 | PT | 200 | |
TTZNFS4.5X50 | 74484 | 50 | 8.4 | 2.8 | 30 | T-20 | PT | 200 | |
TTZNFS4.5X60 | 74485 | 60 | 8.4 | 2.8 | 35 | T-20 | PT | 200 | |
TTZNFS4.5X70 | 74486 | 70 | 8.4 | 2.8 | 40 | T-20 | PT | 100 | |
TTZNFS4.5X80 | 76563 | 80 | 8.4 | 2.8 | 50 | T-20 | PTM | 100 | |
TTZNFS5.0X30 | 76564 | 5 | 30 | 9.5 | 3.2 | 25 | T-25 | FT | 200 |
TTZNFS5.0X30-T20 | 76535 | 30 | 9.5 | 3.2 | 25 | T-20 | FT | 200 | |
TTZNFS5.0X40 | 76565 | 40 | 8.5 | 3.2 | 35 | T-25 | FT | 200 | |
TTZNFS5.0X40-T20 | 76536 | 40 | 9.5 | 3.2 | 35 | T-20 | FT | 200 | |
TTZNFS5.0X50 | 74489 | 50 | 9.5 | 3.2 | 30 | T-25 | PT | 200 | |
TTZNFS5.0X50-T20 | 76537 | 50 | 9.5 | 3.2 | 30 | T-20 | PT | 200 | |
TTZNFS5.0X60 | 74490 | 60 | 9.5 | 3.2 | 35 | T-25 | PT | 200 | |
TTZNFS5.0X60-T20 | 76538 | 60 | 9.5 | 3.2 | 35 | T-20 | PT | 200 | |
TTZNFS5.0X70 | 74491 | 70 | 9.5 | 3.2 | 40 | T-25 | PT | 100 | |
TTZNFS5.0X70-750 | 74492 | 70 | 9.5 | 3.2 | 40 | T-25 | PT | 750 | |
TTZNFS5.0X70-T20 | 76539 | 70 | 9.5 | 3.2 | 40 | T-20 | PT | 100 | |
TTZNFS5.0X80 | 74493 | 80 | 9.5 | 3.2 | 40 | T-25 | PTM | 100 | |
TTZNFS5.0X80-650 | 74494 | 80 | 9.5 | 3.2 | 40 | T-25 | PTM | 650 | |
TTZNFS5.0X80-T20 | 76540 | 80 | 9.5 | 3.2 | 40 | T-20 | PTM | 100 | |
TTZNFS5.0X90 | 74495 | 90 | 9.5 | 3.2 | 45 | T-25 | PTM | 100 | |
TTZNFS5.0X90-450 | 74496 | 90 | 9.5 | 3.2 | 45 | T-25 | PTM | 450 | |
TTZNFS5.0X90-T20 | 76541 | 90 | 9.5 | 3.2 | 45 | T-20 | PTM | 100 | |
TTZNFS5.0X100 | 74487 | 100 | 9.5 | 3.2 | 60 | T-25 | PTM | 100 | |
TTZNFS5.0X100-450 | 74510 | 100 | 9.5 | 3.2 | 60 | T-25 | PTM | 450 | |
TTZNFS5.0X100-T20 | 76542 | 100 | 9.5 | 3.2 | 60 | T-20 | PTM | 100 | |
TTZNFS5.0X120 | 74488 | 120 | 9.5 | 3.2 | 60 | T-25 | PTM | 100 | |
TTZNFS5.0X120-T20 | 76543 | 120 | 9.5 | 3.2 | 60 | T-20 | PTM | 100 | |
TTZNFS6.0X40 | 76566 | 6 | 40 | 11.6 | 3.8 | 34 | T-30 | FT | 200 |
TTZNFS6.0X50 | 76567 | 50 | 11.6 | 3.8 | 30 | T-30 | PT | 200 | |
TTZNFS6.0X60 | 74504 | 60 | 11.6 | 3.8 | 35 | T-30 | PT | 200 | |
TTZNFS6.0X70 | 74505 | 70 | 11.6 | 3.8 | 40 | T-30 | PT | 100 | |
TTZNFS6.0X80 | 74506 | 80 | 11.6 | 3.8 | 40 | T-30 | PTM | 100 | |
TTZNFS6.0X80-450 | 74507 | 80 | 11.6 | 3.8 | 40 | T-30 | PTM | 450 | |
TTZNFS6.0X90 | 74508 | 90 | 11.6 | 3.8 | 45 | T-30 | PTM | 100 | |
TTZNFS6.0X90-450 | 74509 | 90 | 11.6 | 3.8 | 45 | T-30 | PTM | 450 | |
TTZNFS6.0X100 | 74497 | 100 | 11.6 | 3.8 | 60 | T-30 | PTM | 100 | |
TTZNFS6.0X100-300 | 74498 | 100 | 11.6 | 3.8 | 60 | T-30 | PTM | 300 | |
TTZNFS6.0X120 | 74499 | 120 | 11.6 | 3.8 | 70 | T-30 | PTM | 100 | |
TTZNFS6.0X120-250 | 74500 | 120 | 11.6 | 3.8 | 70 | T-30 | PTM | 250 | |
TTZNFS6.0X140 | 74501 | 140 | 11.6 | 3.8 | 70 | T-30 | PTM | 100 | |
TTZNFS6.0X160 | 74502 | 160 | 11.6 | 3.8 | 70 | T-30 | PTM | 100 | |
TTZNFS6.0X180 | 74503 | 180 | 11.6 | 3.8 | 70 | T-30 | PTM | 100 |
* not covered by CE marking
Produktkarakteristisk egenskaper
Art. nr. | Karakteristisk böjmoment - My,k [My.k] [Nmm] | Karakteristisk extrahering parameter - fax,k,90° [fax.k.90°] [N/mm²] | Karakteristisk genomdragshållfasthets parameter - fhead,k [fhead.k] [N/mm²] | Karakteristisk dragkraftstyrke - ftens,k [ftens.k] [kN] |
---|---|---|---|---|
TTZNFS4.5X25 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS4.5X30 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS4.5X35 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS4.5X40 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS4.5X45 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS4.5X50 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS4.5X60 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS4.5X70 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS4.5X80 | 4660 | 14.7 | 15.6 | 7.8 |
TTZNFS5.0X30 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X30-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X40 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X40-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X50 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X50-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X60 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X60-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X70 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X70-750 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X70-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X80 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X80-650 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X80-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X90 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X90-450 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X90-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X100 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X100-450 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X100-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X120 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS5.0X120-T20 | 6720 | 15 | 17.1 | 7.9 |
TTZNFS6.0X40 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X50 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X60 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X70 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X80 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X80-450 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X90 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X90-450 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X100 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X100-300 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X120 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X120-250 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X140 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X160 | 9500 | 12.5 | 16.6 | 11.1 |
TTZNFS6.0X180 | 9500 | 12.5 | 16.6 | 11.1 |
Refer to relevant ITTR or ETA for more details
Montage
Montage
Spacing and Edge distances - Shear loaded screws
Art. nr. | Minimum edge distances and spacing for shear loaded screws [mm] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Angle between load and grain = 0° | Angle between load and grain = 90° | |||||||||||
a1.0 | a2.0 | a3.t.0 | a3.c.0 | a4.t.0 | a4.c.0 | a1.90 | a2.90 | a3.t.90 | a3.c.90 | a4.t.90 | a4.c.90 | |
TTZNFS4.5X25 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X30 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X35 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X40 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X45 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X50 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X60 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X70 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X80 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X50 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X50-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X60 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X60-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X70 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X70-750 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X70-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X80 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X80-650 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X80-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X90 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X90-450 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X90-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X100 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X100-450 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X100-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X120 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X120-T20 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X40 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X50 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X60 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X70 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X80 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X80-450 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X90 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X90-450 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X100 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X100-300 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X120 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X120-250 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X140 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X160 | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X180 | - | - | - | - | - | - | - | - | - | - | - | - |
a1 and a2 can be multiplied by 0.85 for panel/timber assembly, and by 0.7 for steel/timber assembly.
Spacing and edge distances - Axially loaded screws
Art. nr. | Minimum edge distances and spacing for axially loaded screws [mm] | |||
---|---|---|---|---|
a1 | a2 | a3.c | a4.c | |
TTZNFS4.5X25 | - | - | - | - |
TTZNFS4.5X30 | - | - | - | - |
TTZNFS4.5X35 | - | - | - | - |
TTZNFS4.5X40 | - | - | - | - |
TTZNFS4.5X45 | - | - | - | - |
TTZNFS4.5X50 | - | - | - | - |
TTZNFS4.5X60 | - | - | - | - |
TTZNFS4.5X70 | - | - | - | - |
TTZNFS4.5X80 | - | - | - | - |
TTZNFS5.0X30 | - | - | - | - |
TTZNFS5.0X30-T20 | - | - | - | - |
TTZNFS5.0X40 | - | - | - | - |
TTZNFS5.0X40-T20 | - | - | - | - |
TTZNFS5.0X50 | - | - | - | - |
TTZNFS5.0X50-T20 | - | - | - | - |
TTZNFS5.0X60 | - | - | - | - |
TTZNFS5.0X60-T20 | - | - | - | - |
TTZNFS5.0X70 | - | - | - | - |
TTZNFS5.0X70-750 | - | - | - | - |
TTZNFS5.0X70-T20 | - | - | - | - |
TTZNFS5.0X80 | - | - | - | - |
TTZNFS5.0X80-650 | - | - | - | - |
TTZNFS5.0X80-T20 | - | - | - | - |
TTZNFS5.0X90 | - | - | - | - |
TTZNFS5.0X90-450 | - | - | - | - |
TTZNFS5.0X90-T20 | - | - | - | - |
TTZNFS5.0X100 | - | - | - | - |
TTZNFS5.0X100-450 | - | - | - | - |
TTZNFS5.0X100-T20 | - | - | - | - |
TTZNFS5.0X120 | - | - | - | - |
TTZNFS5.0X120-T20 | - | - | - | - |
TTZNFS6.0X40 | - | - | - | - |
TTZNFS6.0X50 | - | - | - | - |
TTZNFS6.0X60 | - | - | - | - |
TTZNFS6.0X70 | - | - | - | - |
TTZNFS6.0X80 | - | - | - | - |
TTZNFS6.0X80-450 | - | - | - | - |
TTZNFS6.0X90 | - | - | - | - |
TTZNFS6.0X90-450 | - | - | - | - |
TTZNFS6.0X100 | - | - | - | - |
TTZNFS6.0X100-300 | - | - | - | - |
TTZNFS6.0X120 | - | - | - | - |
TTZNFS6.0X120-250 | - | - | - | - |
TTZNFS6.0X140 | - | - | - | - |
TTZNFS6.0X160 | - | - | - | - |
TTZNFS6.0X180 | - | - | - | - |
Abacus
Timber to Timber characteristic capacities
Art. nr. | Product characteristic capacities - Timber to Timber C24 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Axial resistance | Shear resistance parallel to the grain depending of t1 [Rv.0.k] [kN] | Shear resistance perpendicular to the grain depending of t1 [Rv.90.k] [kN] | ||||||||||||||
t1 [mm] | Rax.k [kN] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | |
TTZNFS4.5X25 | 5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X30 | 5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X35 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X40 | 5 | 1.19 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X45 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X50 | 20 | 1.19 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X60 | 25 | 1.19 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X70 | 30 | 1.19 | 1.41 | - | - | - | - | - | - | 1.41 | - | - | - | - | - | - |
TTZNFS4.5X80 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30-T20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40-T20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X50 | 20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X50-T20 | 20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X60 | 25 | 1.64 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X60-T20 | 25 | 1.64 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X70 | 30 | 1.64 | 1.81 | - | - | - | - | - | - | 1.81 | - | - | - | - | - | - |
TTZNFS5.0X70-750 | 30 | 1.64 | 1.81 | - | - | - | - | - | - | 1.81 | - | - | - | - | - | - |
TTZNFS5.0X70-T20 | 30 | 1.64 | 1.81 | - | - | - | - | - | - | 1.81 | - | - | - | - | - | - |
TTZNFS5.0X80 | 40 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X80-650 | 40 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X80-T20 | 40 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X90 | 45 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X90-450 | 45 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X90-T20 | 45 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X100 | 40 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X100-450 | 40 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X100-T20 | 40 | 1.64 | 1.81 | 1.81 | 1.81 | - | - | - | - | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X120 | 60 | 1.64 | 1.81 | 1.81 | 1.81 | 1.81 | - | - | - | 1.81 | 1.81 | 1.81 | 1.81 | - | - | - |
TTZNFS5.0X120-T20 | 60 | 1.64 | 1.81 | 1.81 | 1.81 | 1.81 | - | - | - | 1.81 | 1.81 | 1.81 | 1.81 | - | - | - |
TTZNFS6.0X40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X50 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X60 | 25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X70 | 30 | 2.73 | 2.35 | - | - | - | - | - | - | 2.35 | - | - | - | - | - | - |
TTZNFS6.0X80 | 40 | 2.73 | 2.44 | 2.59 | 2.44 | - | - | - | - | 2.44 | 2.59 | 2.44 | - | - | - | - |
TTZNFS6.0X80-450 | 40 | 2.73 | 2.44 | 2.59 | 2.44 | - | - | - | - | 2.44 | 2.59 | 2.44 | - | - | - | - |
TTZNFS6.0X90 | 45 | 2.73 | 2.44 | 2.6 | 2.62 | - | - | - | - | 2.44 | 2.6 | 2.62 | - | - | - | - |
TTZNFS6.0X90-450 | 45 | 2.73 | 2.44 | 2.6 | 2.62 | - | - | - | - | 2.44 | 2.6 | 2.62 | - | - | - | - |
TTZNFS6.0X100 | 40 | 2.73 | 2.44 | 2.6 | 2.62 | - | - | - | - | 2.44 | 2.6 | 2.62 | - | - | - | - |
TTZNFS6.0X100-300 | 40 | 2.73 | 2.44 | 2.6 | 2.62 | - | - | - | - | 2.44 | 2.6 | 2.62 | - | - | - | - |
TTZNFS6.0X120 | 50 | 2.73 | 2.44 | 2.6 | 2.62 | - | - | - | - | 2.44 | 2.6 | 2.62 | - | - | - | - |
TTZNFS6.0X120-250 | 50 | 2.73 | 2.44 | 2.6 | 2.62 | - | - | - | - | 2.44 | 2.6 | 2.62 | - | - | - | - |
TTZNFS6.0X140 | 70 | 2.73 | 2.44 | 2.6 | 2.62 | 2.62 | 2.62 | - | - | 2.44 | 2.6 | 2.62 | 2.62 | 2.62 | - | - |
TTZNFS6.0X160 | 90 | 2.73 | 2.44 | 2.6 | 2.62 | 2.62 | 2.62 | 2.62 | - | 2.44 | 2.6 | 2.62 | 2.62 | 2.62 | 2.62 | - |
TTZNFS6.0X180 | 110 | 2.73 | 2.44 | 2.6 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 | 2.44 | 2.6 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 |
These capacities are valid for:
- Timber element under the head with thickness ≤ t1 disclosed in adjacent column
- Screw axis between 45° and 90° from timber grain for ESCR(XXX), and 90° from timber grain for all other screws.
For tightening screws (partially threaded), t1 dimension is the maximum thickness of the under-head timber member for which the thread is fully in the pointside timber member, for an optimum installation and tightening.
The shear capacities are given for several timber thicknesses t1 of the under-head member under the following configurations:
- Load axis at 0° from both timber grains Rv.0°.k
- Load axis at 90° from both timber grains Rv.90°.k
These capacities are valid for C24 timber grades or higher
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.
For partial threaded screws, capacities are only given for configurations where the thread is less than 5mm in under-head timber member, in order to achieve optimum installation and tightening.
Clause (2) in 8.3.1.2 from EN1995-1-1:2004+A2:2014 about embedment length is ignored in these calculations.
Steel to Timber characteristic capacities
Art. nr. | Product characteristic capacities - Steel to Timber C24 | ||||
---|---|---|---|---|---|
Axial resistance [Rax.st.k] [kN] | Shear resistance - Thin plate | Shear Resistance - Thick steel | |||
Rv.0.st.k [kN] | Rv.90.st.k [kN] | Rv.0.st.k [kN] | Rv.90.st.k [kN] | ||
TTZNFS4.5X25 | 1.73 | 0.8 | 0.8 | 1.54 | 1.54 |
TTZNFS4.5X30 | 2.16 | 0.98 | 0.98 | 1.77 | 1.77 |
TTZNFS4.5X35 | - | - | - | - | - |
TTZNFS4.5X40 | 3.02 | 1.32 | 1.32 | 2.27 | 2.27 |
TTZNFS4.5X45 | - | - | - | - | - |
TTZNFS4.5X50 | 2.59 | 1.66 | 1.66 | 2.22 | 2.22 |
TTZNFS4.5X60 | 3.02 | 1.87 | 1.87 | 2.33 | 2.33 |
TTZNFS4.5X70 | 3.46 | 1.98 | 1.98 | 2.44 | 2.44 |
TTZNFS4.5X80 | - | - | - | - | - |
TTZNFS5.0X30 | - | - | - | - | - |
TTZNFS5.0X30-T20 | - | - | - | - | - |
TTZNFS5.0X40 | - | - | - | - | - |
TTZNFS5.0X40-T20 | - | - | - | - | - |
TTZNFS5.0X50 | 1.98 | 1.88 | 1.88 | 2.47 | 2.47 |
TTZNFS5.0X50-T20 | 1.98 | 1.88 | 1.88 | 2.47 | 2.47 |
TTZNFS5.0X60 | 2.31 | 1.98 | 1.98 | 2.56 | 2.56 |
TTZNFS5.0X60-T20 | 2.31 | 1.98 | 1.98 | 2.56 | 2.56 |
TTZNFS5.0X70 | 2.64 | 2.06 | 2.06 | 2.64 | 2.64 |
TTZNFS5.0X70-750 | 2.64 | 2.06 | 2.06 | 2.64 | 2.64 |
TTZNFS5.0X70-T20 | 2.64 | 2.06 | 2.06 | 2.64 | 2.64 |
TTZNFS5.0X80 | 2.64 | 2.06 | 2.06 | 2.64 | 2.64 |
TTZNFS5.0X80-650 | 2.64 | 2.06 | 2.06 | 2.64 | 2.64 |
TTZNFS5.0X80-T20 | 2.64 | 2.06 | 2.06 | 2.64 | 2.64 |
TTZNFS5.0X90 | 2.97 | 2.14 | 2.14 | 2.72 | 2.72 |
TTZNFS5.0X90-450 | 2.97 | 2.14 | 2.14 | 2.72 | 2.72 |
TTZNFS5.0X90-T20 | 2.97 | 2.14 | 2.14 | 2.72 | 2.72 |
TTZNFS5.0X100 | 3.96 | 2.39 | 2.39 | 2.97 | 2.97 |
TTZNFS5.0X100-450 | 3.96 | 2.39 | 2.39 | 2.97 | 2.97 |
TTZNFS5.0X100-T20 | 3.96 | 2.39 | 2.39 | 2.97 | 2.97 |
TTZNFS5.0X120 | 3.96 | 2.39 | 2.39 | 2.97 | 2.97 |
TTZNFS5.0X120-T20 | 3.96 | 2.39 | 2.39 | 2.97 | 2.97 |
TTZNFS6.0X40 | - | - | - | - | - |
TTZNFS6.0X50 | - | - | - | - | - |
TTZNFS6.0X60 | 3.61 | 2.66 | 2.66 | 3.64 | 3.64 |
TTZNFS6.0X70 | 4.13 | 2.96 | 2.96 | 3.76 | 3.76 |
TTZNFS6.0X80 | 4.13 | 2.96 | 2.96 | 3.76 | 3.76 |
TTZNFS6.0X80-450 | 4.13 | 2.96 | 2.96 | 3.76 | 3.76 |
TTZNFS6.0X90 | 4.64 | 3.09 | 3.09 | 3.89 | 3.89 |
TTZNFS6.0X90-450 | 4.64 | 3.09 | 3.09 | 3.89 | 3.89 |
TTZNFS6.0X100 | 6.19 | 3.48 | 3.48 | 4.28 | 4.28 |
TTZNFS6.0X100-300 | 6.19 | 3.48 | 3.48 | 4.28 | 4.28 |
TTZNFS6.0X120 | 6.19 | 3.48 | 3.48 | 4.28 | 4.28 |
TTZNFS6.0X120-250 | 6.19 | 3.48 | 3.48 | 4.28 | 4.28 |
TTZNFS6.0X140 | 7.22 | 3.74 | 3.74 | 4.54 | 4.54 |
TTZNFS6.0X160 | 7.22 | 3.74 | 3.74 | 4.54 | 4.54 |
TTZNFS6.0X180 | 7.22 | 3.74 | 3.74 | 4.54 | 4.54 |
Shear capacities are given for thick (tst = d) and thin (tst = 0,5xd) steel plates under the following configurations:
- Load axis at 0° from timber grain Rv.0°.k
- Load axis at 90° from timber grain Rv.90°.k
These capacities are valid for C24 timber grades or higher.
For intermediate steel thicknesses, capacities shall be calculated by linear interpolation between the limiting thin and thick plate values.
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.
Ledger on stud characteristic capacities
Art. nr. | Product characteristic capacities - Ledger on stud C24 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Minimum width of the stud [mm] | Minimum distance to the bottom side of the ledger a4,c [mm] | Shear capacity depending of thickness of ledger t1 [Rv.90-0.k] [kN] | ||||||||
35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | 90 [mm] | ≥100 [mm] | |||
TTZNFS4.5X25 | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X30 | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X35 | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X40 | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X45 | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X50 | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X60 | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X70 | 27 | 13.5 | 1.41 | - | - | - | - | - | - | - |
TTZNFS4.5X80 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30-T20 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40-T20 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X50 | 30 | 15 | - | - | - | - | - | - | - | - |
TTZNFS5.0X50-T20 | 30 | 15 | - | - | - | - | - | - | - | - |
TTZNFS5.0X60 | 30 | 15 | - | - | - | - | - | - | - | - |
TTZNFS5.0X60-T20 | 30 | 15 | - | - | - | - | - | - | - | - |
TTZNFS5.0X70 | 30 | 15 | 1.81 | - | - | - | - | - | - | - |
TTZNFS5.0X70-750 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X70-T20 | 30 | 15 | 1.81 | - | - | - | - | - | - | - |
TTZNFS5.0X80 | 30 | 15 | 1.81 | 1.81 | 1.81 | - | - | - | - | - |
TTZNFS5.0X80-650 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X80-T20 | 30 | 15 | 1.81 | 1.81 | 1.81 | - | - | - | - | - |
TTZNFS5.0X90 | 30 | 15 | 1.81 | 1.81 | 1.81 | - | - | - | - | - |
TTZNFS5.0X90-450 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X90-T20 | 30 | 15 | 1.81 | 1.81 | 1.81 | - | - | - | - | - |
TTZNFS5.0X100 | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X100-450 | 30 | 15 | 1.81 | 1.81 | 1.81 | - | - | - | - | - |
TTZNFS5.0X100-T20 | 30 | 15 | 1.81 | 1.81 | 1.81 | - | - | - | - | - |
TTZNFS5.0X120 | 30 | 15 | 1.81 | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS5.0X120-T20 | 30 | 15 | 1.81 | 1.81 | 1.81 | 1.81 | - | - | - | - |
TTZNFS6.0X40 | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X50 | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X60 | 36 | 18 | - | - | - | - | - | - | - | - |
TTZNFS6.0X70 | 36 | 18 | 2.44 | - | - | - | - | - | - | - |
TTZNFS6.0X80 | 36 | 18 | 2.62 | 2.6 | 2.44 | - | - | - | - | - |
TTZNFS6.0X80-450 | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X90 | 36 | 18 | 2.62 | 2.62 | 2.62 | - | - | - | - | - |
TTZNFS6.0X90-450 | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X100 | 36 | 18 | 2.62 | 2.62 | 2.62 | - | - | - | - | - |
TTZNFS6.0X100-300 | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X120 | 36 | 18 | 2.62 | 2.62 | 2.62 | - | - | - | - | - |
TTZNFS6.0X120-250 | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X140 | 36 | 18 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 | - | - | - |
TTZNFS6.0X160 | 36 | 18 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 | - |
TTZNFS6.0X180 | 36 | 18 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 | 2.62 |
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.
Panel to Timber characteristic capacities
Art. nr. | Panel (OSB, Fibreboard ρk≥380 kg/m3) on Timber C24 depending on panel thickness tp | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
13 [mm] | 15 [mm] | 18 [mm] | 22 [mm] | 25 [mm] | |||||||||||
Rax.k.13 [kN] | Rv.0.k.13 [kN] | Rv.90.k.13 [kN] | Rax.k.15 [kN] | Rv.0.k.15 [kN] | Rv.90.k.15 [kN] | Rax.k.18 [kN] | Rv.0.k.18 [kN] | Rv.90.k.18 [kN] | Rax.k.22 [kN] | Rv.0.k.22 [kN] | Rv.90.k.22 [kN] | Rax.k.25 [kN] | Rv.0.k.25 [kN] | Rv.90.k.25 [kN] | |
TTZNFS4.5X25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X30 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X35 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X40 | - | 0.85 | 0.85 | - | 0.83 | 0.83 | - | 0.84 | 0.84 | - | 0.88 | 0.88 | - | - | - |
TTZNFS4.5X45 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X50 | 1.27 | 1.16 | 1.16 | 1.27 | 1.21 | 1.21 | 1.27 | 1.3 | 1.3 | - | 1.05 | 1.05 | - | 1.03 | 1.03 |
TTZNFS4.5X60 | 1.27 | 1.16 | 1.16 | 1.27 | 1.21 | 1.21 | 1.27 | 1.3 | 1.3 | 1.27 | 1.43 | 1.43 | 1.27 | 1.53 | 1.53 |
TTZNFS4.5X70 | 1.27 | 1.16 | 1.16 | 1.27 | 1.21 | 1.21 | 1.27 | 1.3 | 1.3 | 1.27 | 1.43 | 1.43 | 1.27 | 1.53 | 1.53 |
TTZNFS4.5X80 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30-T20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40-T20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X50 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | - | 1.15 | 1.15 | - | 1.18 | 1.18 |
TTZNFS5.0X50-T20 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | - | 1.15 | 1.15 | - | 1.18 | 1.18 |
TTZNFS5.0X60 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X60-T20 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X70 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X70-750 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X70-T20 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X80 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X80-650 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X80-T20 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X90 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X90-450 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X90-T20 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X100 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X100-450 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X100-T20 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X120 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS5.0X120-T20 | 1.75 | 1.44 | 1.44 | 1.75 | 1.49 | 1.49 | 1.75 | 1.57 | 1.57 | 1.75 | 1.69 | 1.69 | 1.75 | 1.8 | 1.8 |
TTZNFS6.0X40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X50 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X60 | 2.92 | 1.68 | 1.68 | 2.92 | 1.96 | 1.96 | 2.92 | 2.13 | 2.13 | 2.92 | 2.24 | 2.24 | - | 1.57 | 1.57 |
TTZNFS6.0X70 | 2.92 | 1.68 | 1.68 | 2.92 | 1.96 | 1.96 | 2.92 | 2.13 | 2.13 | 2.92 | 2.24 | 2.24 | 2.92 | 2.34 | 2.34 |
TTZNFS6.0X80 | 2.92 | 1.68 | 1.68 | 2.92 | 1.96 | 1.96 | 2.92 | 2.13 | 2.13 | 2.92 | 2.24 | 2.24 | 2.92 | 2.34 | 2.34 |
TTZNFS6.0X80-450 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X90 | 2.92 | 1.68 | 1.68 | 2.92 | 1.96 | 1.96 | 2.92 | 2.13 | 2.13 | 2.92 | 2.24 | 2.24 | 2.92 | 2.34 | 2.34 |
TTZNFS6.0X90-450 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X180 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Plywood to Timber Characteristic Capacities
Art. nr. | Plywood (ρk≥490 kg/m3) on Timber C24 depending on panel thickness tp | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 [mm] | 15 [mm] | 18 [mm] | 22 [mm] | 25 [mm] | 30 [mm] | |||||||||||||
Rax.k.10 [kN] | Rv.0.k.10 [kN] | Rv.90.k.10 [kN] | Rax.k.15 [kN] | Rv.0.k.15 [kN] | Rv.90.k.15 [kN] | Rax.k.18 [kN] | Rv.0.k.18 [kN] | Rv.90.k.18 [kN] | Rax.k.22 [kN] | Rv.0.k.22 [kN] | Rv.90.k.22 [kN] | Rax.k.25 [kN] | Rv.0.k.25 [kN] | Rv.90.k.25 [kN] | Rax.k.30 [kN] | Rv.0.k.30 [kN] | Rv.90.k.30 [kN] | |
TTZNFS4.5X25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X30 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X35 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X40 | - | 0.8 | 0.8 | - | 0.83 | 0.83 | - | 0.83 | 0.83 | - | 0.87 | 0.87 | - | - | - | - | - | - |
TTZNFS4.5X45 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS4.5X50 | 1.55 | 1.18 | 1.18 | 1.55 | 1.28 | 1.28 | - | 0.97 | 0.97 | - | 1.03 | 1.03 | - | 1.02 | 1.02 | - | 0.91 | 0.91 |
TTZNFS4.5X60 | 1.55 | 1.18 | 1.18 | 1.55 | 1.28 | 1.28 | 1.55 | 1.36 | 1.36 | 1.55 | 1.47 | 1.47 | - | 1.18 | 1.18 | - | 1.14 | 1.14 |
TTZNFS4.5X70 | 1.55 | 1.18 | 1.18 | 1.55 | 1.28 | 1.28 | 1.55 | 1.36 | 1.36 | 1.55 | 1.47 | 1.47 | 1.55 | 1.56 | 1.56 | 1.55 | 1.59 | 1.59 |
TTZNFS4.5X80 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X30-T20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X40-T20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X50 | 1.98 | 1.3 | 1.3 | - | 1.07 | 1.07 | - | 1.14 | 1.14 | - | 1.15 | 1.15 | - | 1.17 | 1.17 | - | 1.09 | 1.09 |
TTZNFS5.0X50-T20 | 1.98 | 1.3 | 1.3 | - | 1.07 | 1.07 | - | 1.14 | 1.14 | - | 1.15 | 1.15 | - | 1.17 | 1.17 | - | 1.09 | 1.09 |
TTZNFS5.0X60 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | - | 1.36 | 1.36 | - | 1.34 | 1.34 |
TTZNFS5.0X60-T20 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | - | 1.36 | 1.36 | - | 1.34 | 1.34 |
TTZNFS5.0X70 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | - | 1.5 | 1.5 |
TTZNFS5.0X70-750 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X70-T20 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | - | 1.5 | 1.5 |
TTZNFS5.0X80 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | 2.15 | 2.03 | 2.03 |
TTZNFS5.0X80-650 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X80-T20 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | 2.15 | 2.03 | 2.03 |
TTZNFS5.0X90 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | 2.15 | 2.03 | 2.03 |
TTZNFS5.0X90-450 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X90-T20 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | 2.15 | 2.03 | 2.03 |
TTZNFS5.0X100 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS5.0X100-450 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | 2.15 | 2.03 | 2.03 |
TTZNFS5.0X100-T20 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | 2.15 | 2.03 | 2.03 |
TTZNFS5.0X120 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | 2.15 | 2.03 | 2.03 |
TTZNFS5.0X120-T20 | 2.15 | 1.3 | 1.3 | 2.15 | 1.61 | 1.61 | 2.15 | 1.68 | 1.68 | 2.15 | 1.8 | 1.8 | 2.15 | 1.89 | 1.89 | 2.15 | 2.03 | 2.03 |
TTZNFS6.0X40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X50 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X60 | 3.58 | 1.47 | 1.47 | 3.58 | 2.2 | 2.2 | 3.58 | 2.35 | 2.35 | - | 1.57 | 1.57 | - | 1.6 | 1.6 | - | 1.62 | 1.62 |
TTZNFS6.0X70 | 3.58 | 1.47 | 1.47 | 3.58 | 2.2 | 2.2 | 3.58 | 2.35 | 2.35 | 3.58 | 2.47 | 2.47 | 3.58 | 2.56 | 2.56 | - | 1.85 | 1.85 |
TTZNFS6.0X80 | 3.58 | 1.47 | 1.47 | 3.58 | 2.2 | 2.2 | 3.58 | 2.35 | 2.35 | 3.58 | 2.47 | 2.47 | 3.58 | 2.56 | 2.56 | 3.58 | 2.75 | 2.75 |
TTZNFS6.0X80-450 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X90 | 3.58 | 1.47 | 1.47 | 3.58 | 2.2 | 2.2 | 3.58 | 2.35 | 2.35 | 3.58 | 2.47 | 2.47 | 3.58 | 2.56 | 2.56 | 3.58 | 2.75 | 2.75 |
TTZNFS6.0X90-450 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
TTZNFS6.0X180 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
