SVI

Takstolsvinkel

Takstolsvinkel SVI används till fogning av huvudtakstol och hammarband på betong och lättbetongbjälklag. Takstolsvinklar kan användas vid större spännvidder, när det inte räcker med att använda vågräta takåsfäste. Beslagen tillverkas i höger- och vänsterexemplar som säljs och används i satser. Man ska alltid använda en sats takstolsvinklar per takstolsände.

CE-märkt
Användningsklass 2
Electrogalvanized steel 20 µm

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Förzinkat stål S250GD + Z275 i enlighet med EN 10346
  • Rostskydd:
    275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Applikationer

Monteras på

  • Trä-trä montering

Teknisk data

Dimensioner

Dimensioner

Art. nr. Mått [mm] Hål
A B C t Ø Antal
SVI200-B20062422511 + 11
SVI240-B24063432510 + 10

Bärförmåga

Art. nr. Antal spikar per beslag Karakteristisk bärförmåga R1,k (kN)
1 set takstolsvinkler
CNA4,0x35 CNA4,0x40 CNA4,0x60
SVI200-B6+6 / 8+816.8 / 19.618.4 / 21.523.6 / 27.6
SVI240-B9+9 / 10+1023.1 / 23.625.3 / 25.932.6 / 33.3

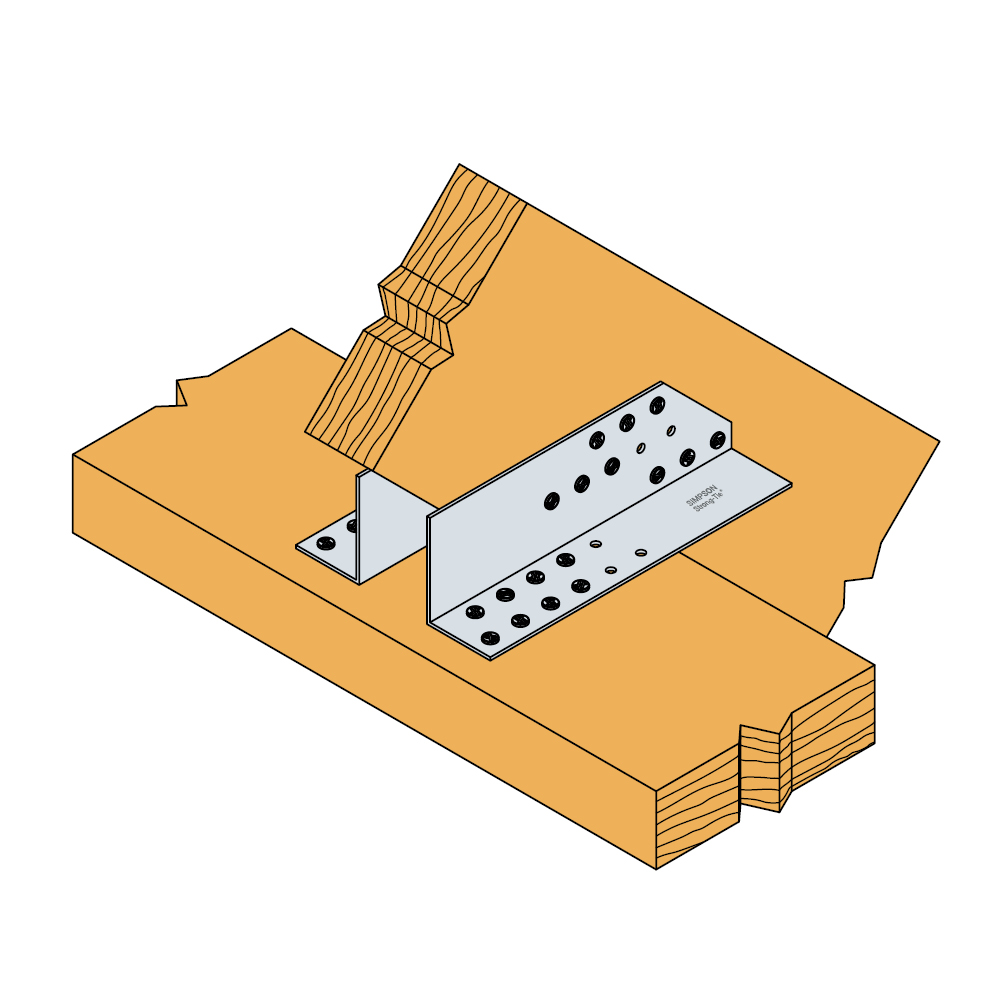

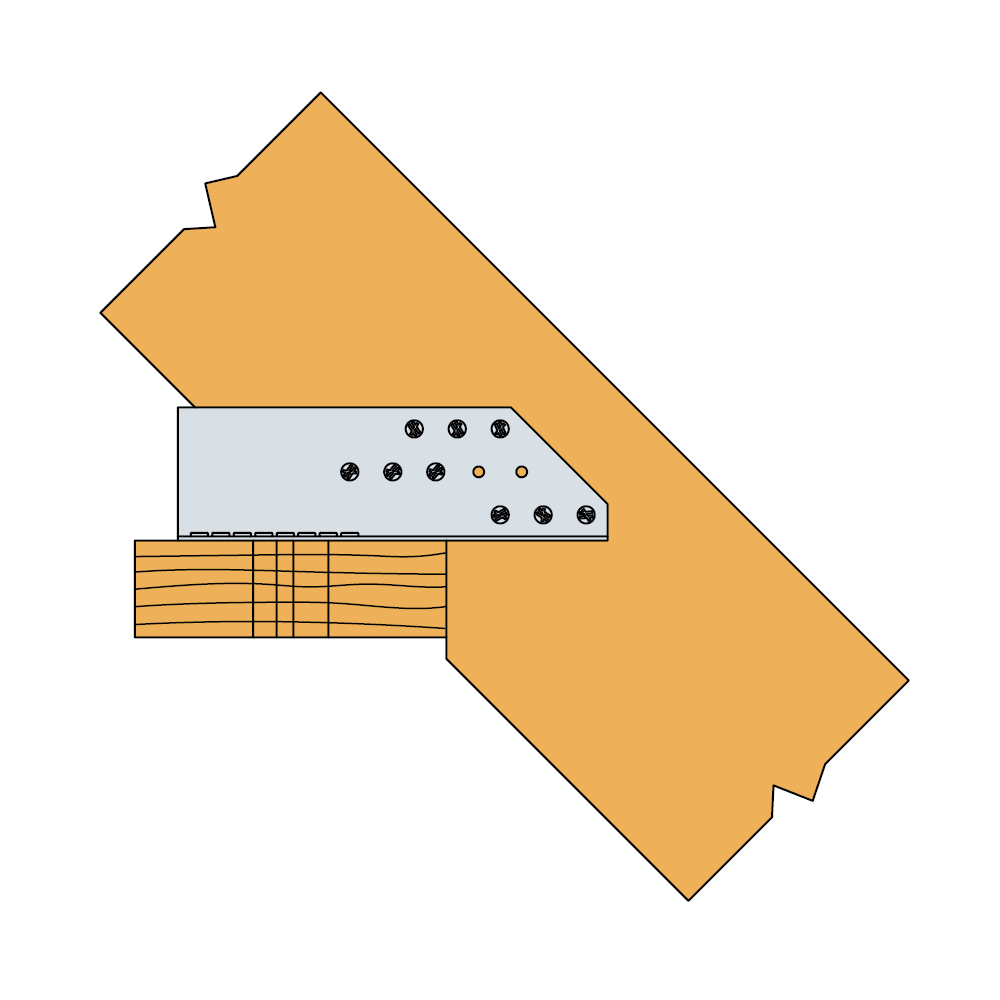

Montage

Montage

Fastsättning

  • Till fastsättning används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagskruv

Certifiering

Teknisk dokumentation DoP

European Technical Assessment (ETA)
