SPF
Takåsfäste

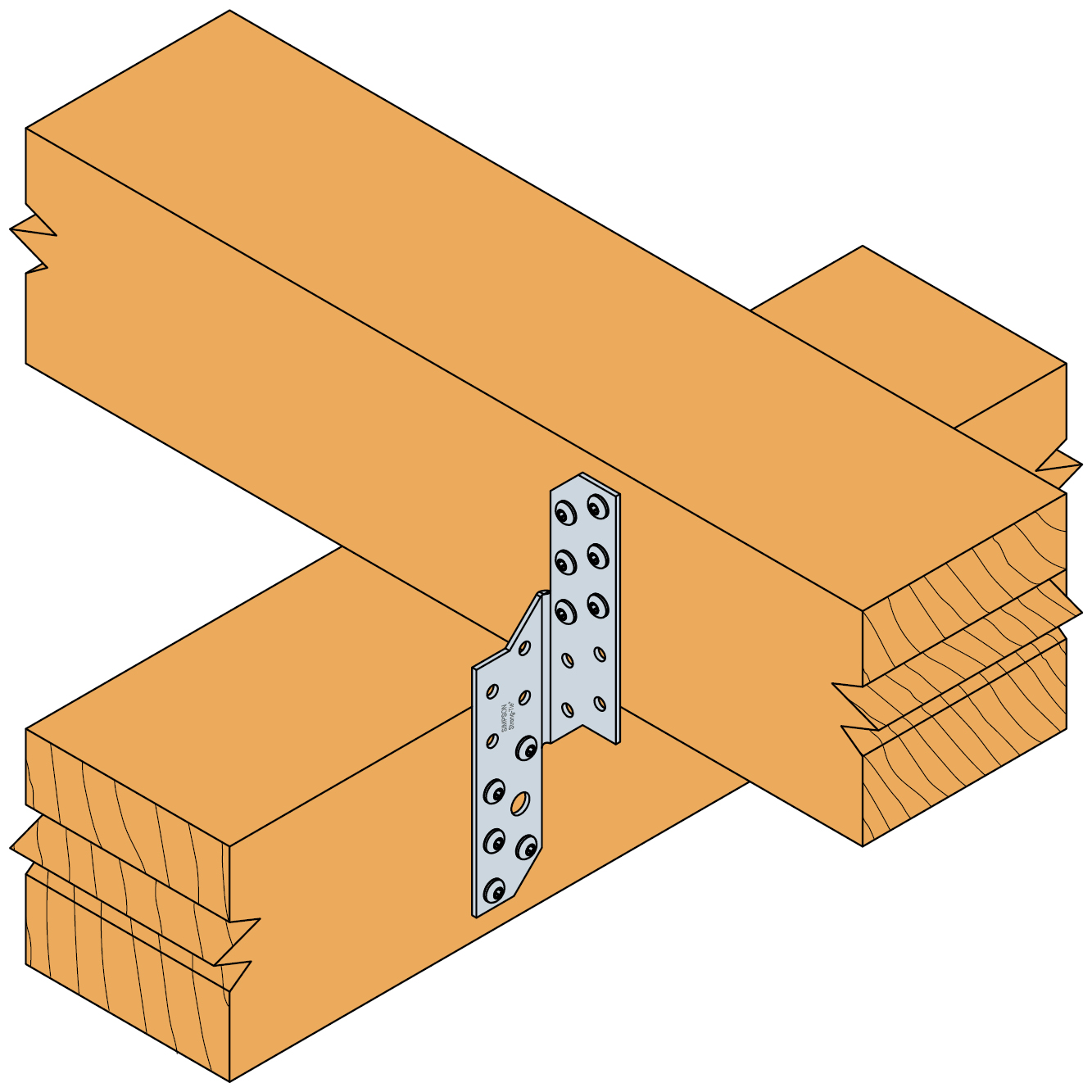

SPF-takåsfäste används till förankring mot sug i balk-balkfogar. Beslagen kan också ta upp horisontella krafter. Beroende på belastningen används 2 eller 4 beslag per fog. Vid användning av 2 beslag placeras de diagonalt ovanför varandra. Beslagen framställs i höger- och vänsterutgåvor och säljs styckvis.
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm
Tillgänglig i Connector Selector
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | NOBB nr. | DB nr. | Mått [mm] | Hål, flik 1 | Hål, flik 2 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5 [mm] | Ø5 [mm] | Ø9 [mm] | |||
| SPF170L | 21594346 | 8978157 | 170 | 32.5 | 100 | 37.5 | 14 | 2 | 10 | 9 | 1 |
| SPF170R | 21594353 | 8978165 | 170 | 32.5 | 100 | 37.5 | 14 | 2 | 10 | 9 | 1 |
| SPF210L | 21594361 | 8978173 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF210R | 21594379 | 8978181 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF250L | 21594387 | 8978199 | 250 | 32.5 | 180 | 37.5 | 14 | 2 | 18 | 17 | 1 |
| SPF250R | 21594395 | 8978207 | 250 | 32.5 | 180 | 37.5 | 14 | 2 | 18 | 17 | 1 |
| SPF290L | 21594403 | 8978215 | 290 | 32.5 | 220 | 37.5 | 14 | 2 | 22 | 21 | 1 |
| SPF290R | 21594411 | 8978223 | 290 | 32.5 | 220 | 37.5 | 14 | 2 | 22 | 21 | 1 |
| SPF330L | 22998660 | 7742596 | 330 | 32.5 | 260 | 37.5 | 14 | 2 | 26 | 25 | 2 |
| SPF330R | 22998678 | 7742604 | 330 | 32.5 | 260 | 37.5 | 14 | 2 | 26 | 25 | 2 |
| SPF370L | 42289940 | 7742612 | 370 | 32.5 | 300 | 37.5 | 14 | 2 | 30 | 29 | 2 |
| SPF370R | 43899285 | 7742620 | 370 | 32.5 | 300 | 37.5 | 14 | 2 | 30 | 29 | 2 |
Observera:

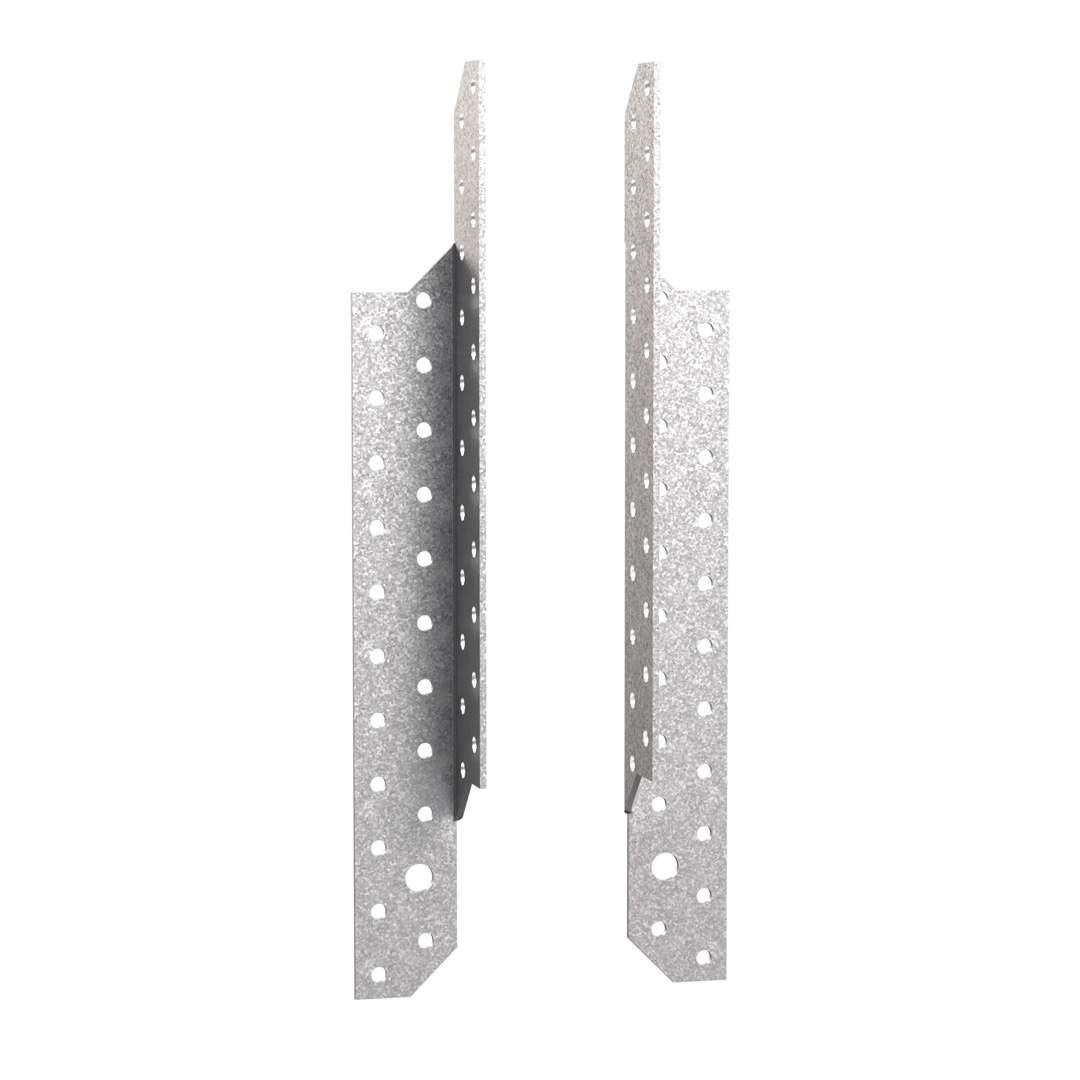

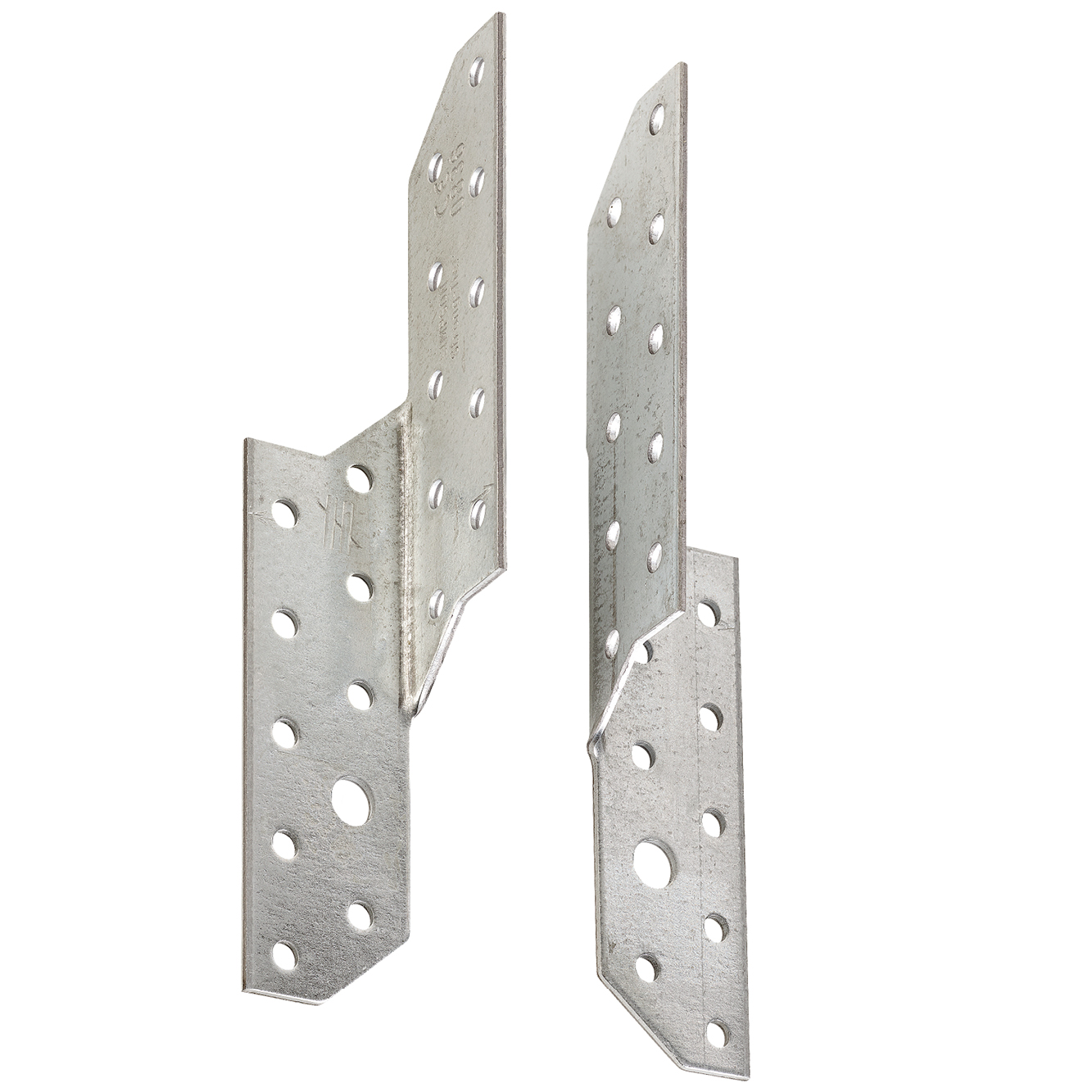

Beslagen framställs i höger- och vänsterutgåvor och säljs styckvis.
SPF...R = höger utgåva
SPF...L = vänster utgåva

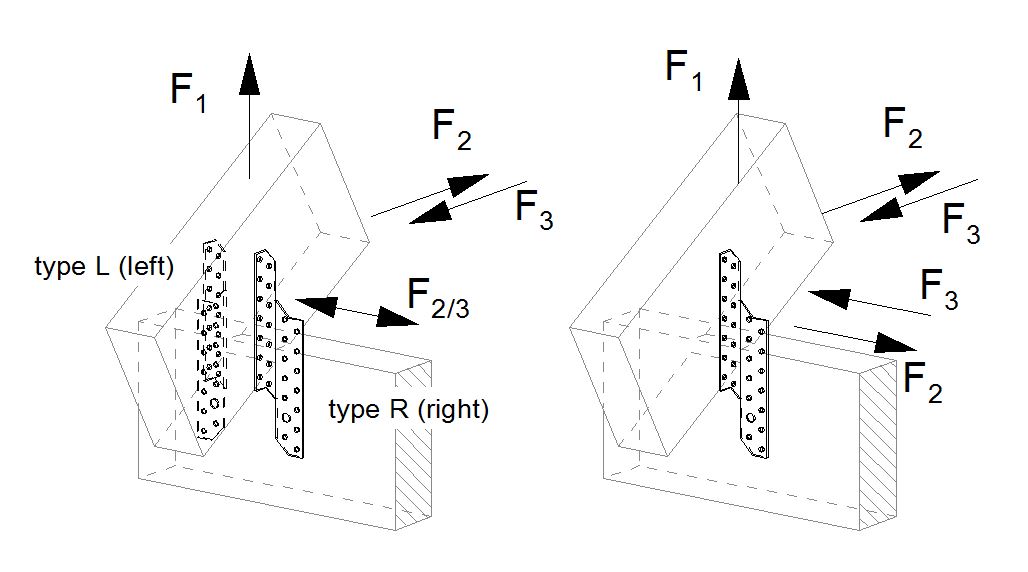

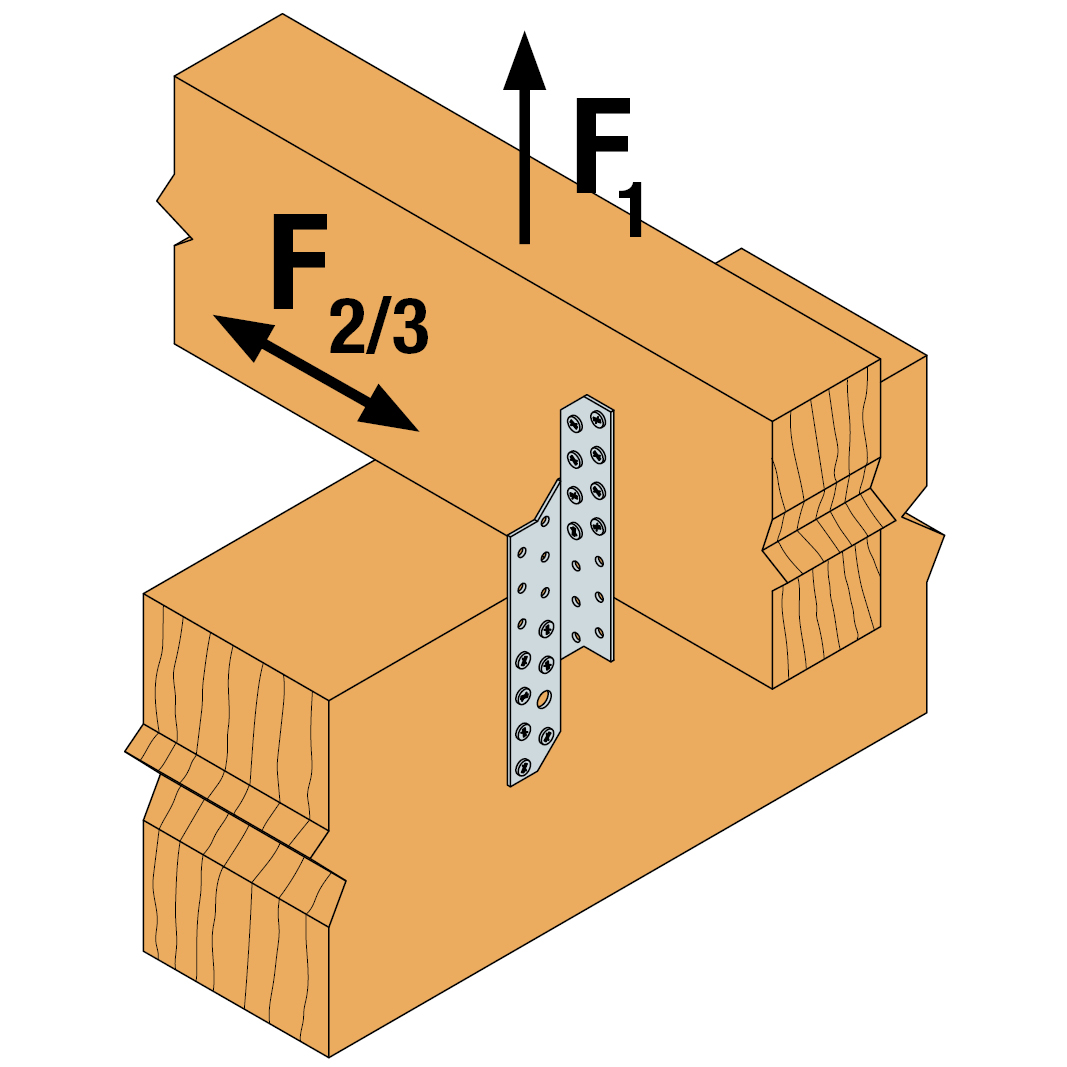

Karakteristisk bärförmåga - Balk-balkfogningar
| Art. nr. | Karakteristisk bärförmåga | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga [kN] | |||||||||||||
| HB | ås | R1.k | R2.k | R3.k | ||||||||||
| - | - | CNA 4,0x35 | CNA 4,0X40 | CNA 4,0x50 | CNA 4,0X60 | CNA 4,0x35 | CNA 4,0X40 | CNA 4,0x50 | CNA 4,0X60 | CNA 4,0x35 | CNA 4,0X40 | CNA 4,0x50 | CNA 4,0X60 | |
| SPF170L | 5 | 5 | min (5,2 ; 6 /kmod) | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2 | 2.2 | 2.6 | 2.6 | 1.2 | 1.5 | 2 | 2.5 |
| SPF170R | 5 | 5 | min (5,2 ; 6 /kmod) | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2 | 2.2 | 2.6 | 2.6 | 1.2 | 1.5 | 2 | 2.5 |
| SPF210L | 7 | 7 | min (8,7 ; 8,4 /kmod) | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.1 | 3.3 | 4.1 | 4.1 | 1.2 | 1.5 | 2 | 2.5 |
| SPF210R | 7 | 7 | min (8,7 ; 8,4 /kmod) | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.1 | 3.3 | 4.1 | 4.1 | 1.2 | 1.5 | 2 | 2.5 |
| SPF250L | 9 | 9 | min (12,3 ; 10,8 /kmod) | min (13,7 ; 10,8 /kmod) | min (16,5 ; 10,8 /kmod) | min (17,5 ; 10,8 /kmod) | min (4,3 ; 3,8 /kmod^0,7) | min (4,6 ; 4,1 /kmod^0,7) | min (5,6 ; 4,6 /kmod^0,5) | min (5,6 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2 | 2.5 |
| SPF250R | 9 | 9 | min (12,3 ; 10,8 /kmod) | min (13,7 ; 10,8 /kmod) | min (16,5 ; 10,8 /kmod) | min (17,5 ; 10,8 /kmod) | min (4,3 ; 3,8 /kmod^0,7) | min (4,6 ; 4,1 /kmod^0,7) | min (5,6 ; 4,6 /kmod^0,5) | min (5,6 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2 | 2.5 |
| SPF290L | 11 | 11 | min (16,0 ; 13,2 /kmod) | min (17,8 ; 13,2 /kmod) | min (21,4 ; 13,2 /kmod) | min (22,7 ; 13,2 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2 | 2.5 |
| SPF290R | 11 | 11 | min (16,0 ; 13,2 /kmod) | min (17,8 ; 13,2 /kmod) | min (21,4 ; 13,2 /kmod) | min (22,7 ; 13,2 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2 | 2.5 |
| SPF330L | 13 | 13 | min (19,6 ; 13,4 /kmod) | min (21,8 ; 13,4 /kmod) | min (26,2 ; 13,4 /kmod) | min (27,8 ; 13,4 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2 | 2.5 |
| SPF330R | 13 | 13 | min (19,6 ; 13,4 /kmod) | min (21,8 ; 13,4 /kmod) | min (26,2 ; 13,4 /kmod) | min (27,8 ; 13,4 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2 | 2.5 |
| SPF370L | 15 | 15 | min (23,1 ; 13,4 /kmod) | min (25,7 ; 13,4 /kmod) | min (30,9 ; 13,4 /kmod) | min (32,9 ; 13,4 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2 | 2.5 |
| SPF370R | 15 | 15 | min (23,1 ; 13,4 /kmod) | min (25,7 ; 13,4 /kmod) | min (30,9 ; 13,4 /kmod) | min (32,9 ; 13,4 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2 | 2.5 |
| SPF170LR | 5 | 5 | min (5,2 ; 6 /kmod) | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2 | 2.2 | 2.6 | 2.6 | 1.2 | 1.5 | 2 | 2.5 |
| SPF210LR | 7 | 7 | min (8,7 ; 8,4 /kmod) | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.1 | 3.3 | 4.1 | 4.1 | 1.2 | 1.5 | 2 | 2.5 |
The capacities are given for one SPF, where the header and purlin are prevented against rotation
The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995). For other load duration and service class, please refer to the ETA to get more accurate capacities
The capacity for connection with 2 SPF is the sum of the single capacities.

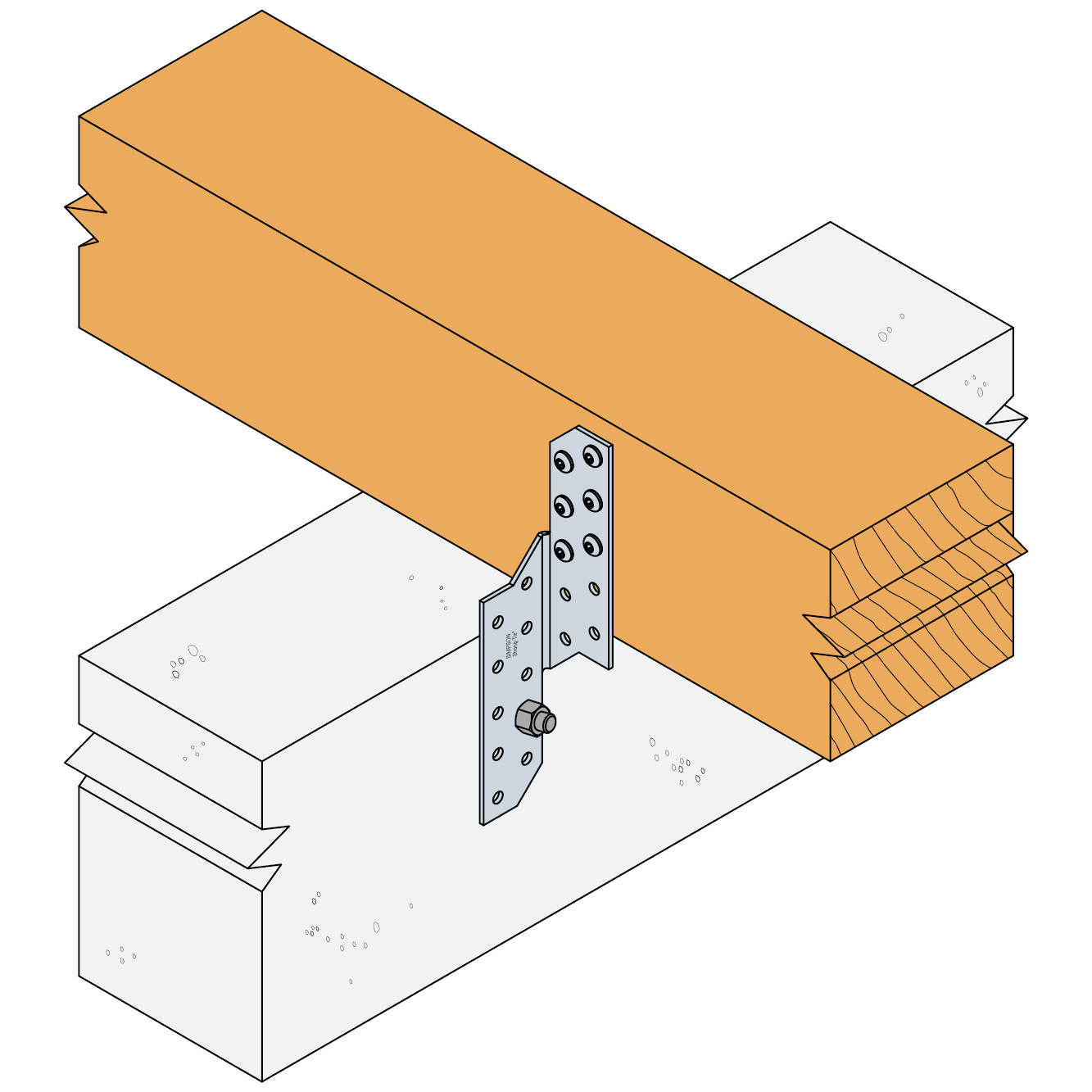

Montage
Montage
