PFU
Takåsfäste
Takåsfäste PFU används till förankring mot draglast i balk-balkfogar. Beslagen kan även ta upp horisontella laster. För att underlätta montaget är beslagets ena flik försedd med en tapp som möjliggör att beslaget kan fästas tillfälligt med ett hammarslag. Den markerade mittlinjen på beslaget säkerställer korrekt placering, beroende på belastning används två eller fyra beslag per knutpunkt.
Typbeteckningen anger höjden på beslagen i mm.
CE-märkt
Tekniskt avtal
Användningsklass 2
EPD
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | Mått [mm] | Hål | Antal per förp. | Vikt [kg] | |||
|---|---|---|---|---|---|---|---|
| A | B | t | Ø | Antal | |||
| PFU170 | 170 | 30 | 2 | 5 | 3 + 3 | 100 | 0.076 |
| PFU210 | 210 | 30 | 2 | 5 | 4 + 4 | 100 | 0.094 |
| PFU250 | 250 | 30 | 2 | 5 | 5 + 5 | 100 | 0.11 |
Bärförmågatabell (karakteristiske värden)
| Art. nr. | Karakteristisk bärförmåga, 2 fästen per fog [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| CNA 4,0x40 [2 spikar per flik] | CNA 4,0x40 [3 spikar per flik] | CNA 4,0x40 [4 spikar per flik] | CNA 4,0x40 [5 spikar per flik] | |||||
| Karakteristisk bärförmåga R1,k [min af:] | R2,k = R3,k - min af: | Karakteristisk bärförmåga R1,k [min af:] | R2,k = R3,k - min af: | Karakteristisk bärförmåga R1,k [min af:] | R2,k = R3,k - min af: | Karakteristisk bärförmåga R1,k [min af:] | R2,k = R3,k - min af: | |
| PFU170 | 5.5; 10.4/kmod | 0.8; | 9.5; 10.4/kmod | 2 | - | - | - | - |
| PFU210 | - | - | 9.6; 14.6/kmod | 1.5 | 13.6: 14.6/kmod | 3.1 | - | - |
| PFU250 | - | - | - | - | 13.6; 14.6/kmod | 2.6 | 17.6; 14.6/kmod | 4.5 |

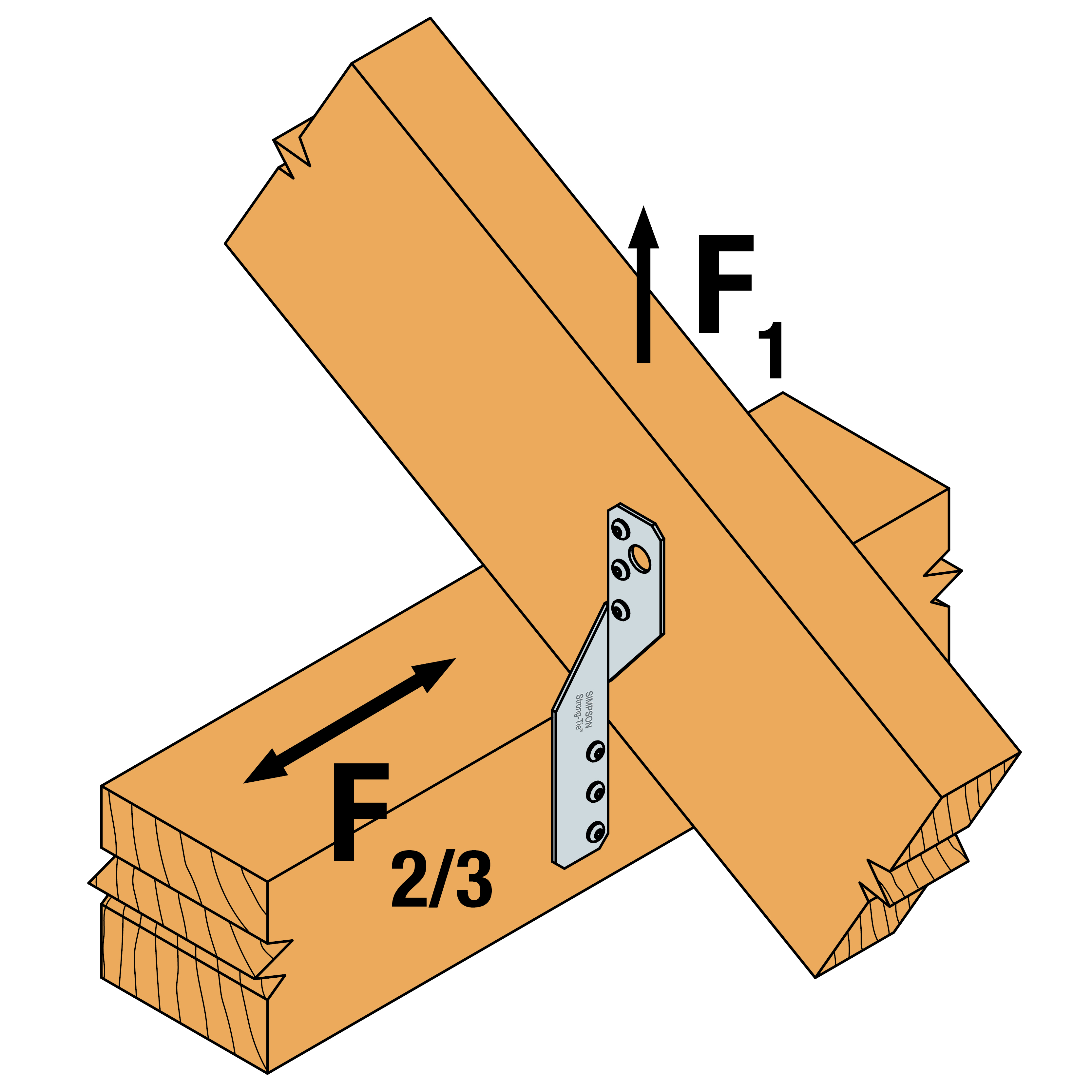

Kmod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör. Om åsen är forhindrad att rotera, är bärförmågan R1,k en fog med bara ett SPF-takåsfäste hälften av bärförmågan.
R2,k = R3,k: Det förutsätts att kraften angriper max 20 mm över balken. Spik placeras så tätt som möjligt på undersidan av åsen/ovansidan av balken, med hänsyn tagen till minimalt kantavstånd. Vid användning av 4 st. PFU-takåsfästen per fog kan tabellvärdena fördubblas.
