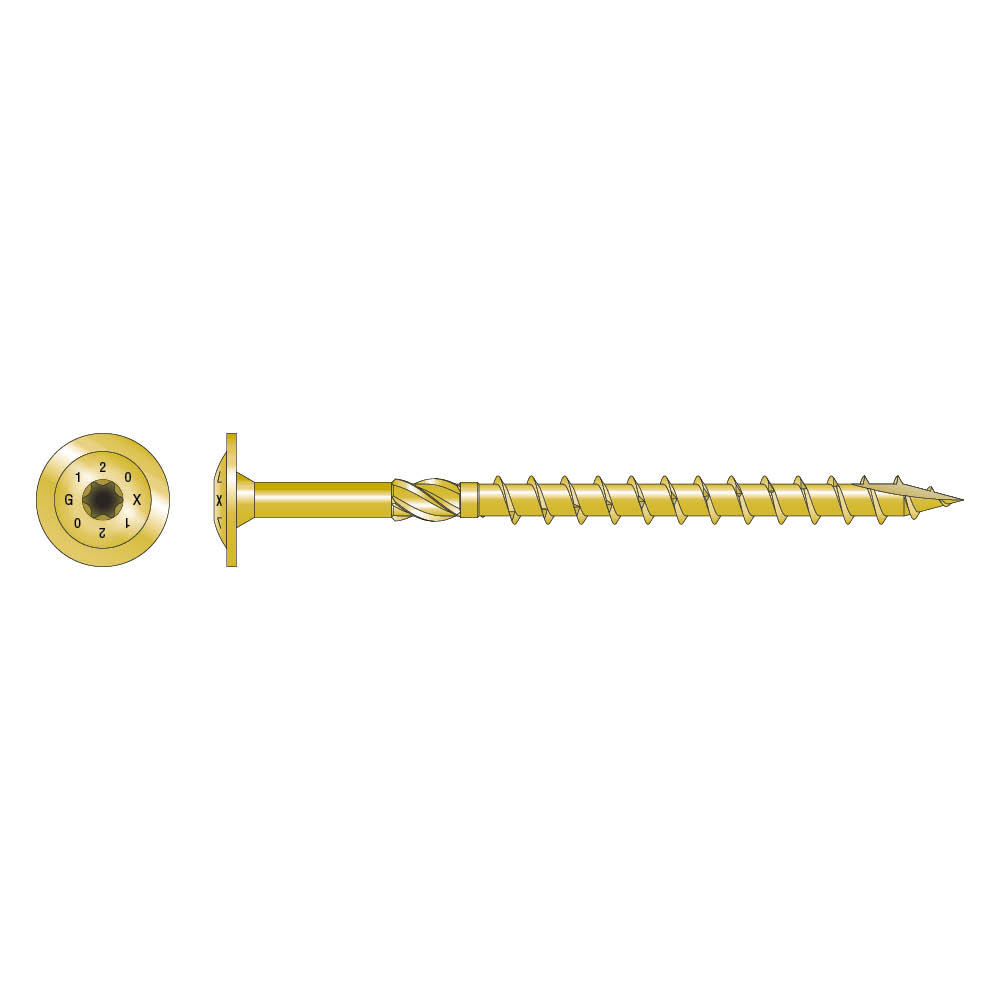

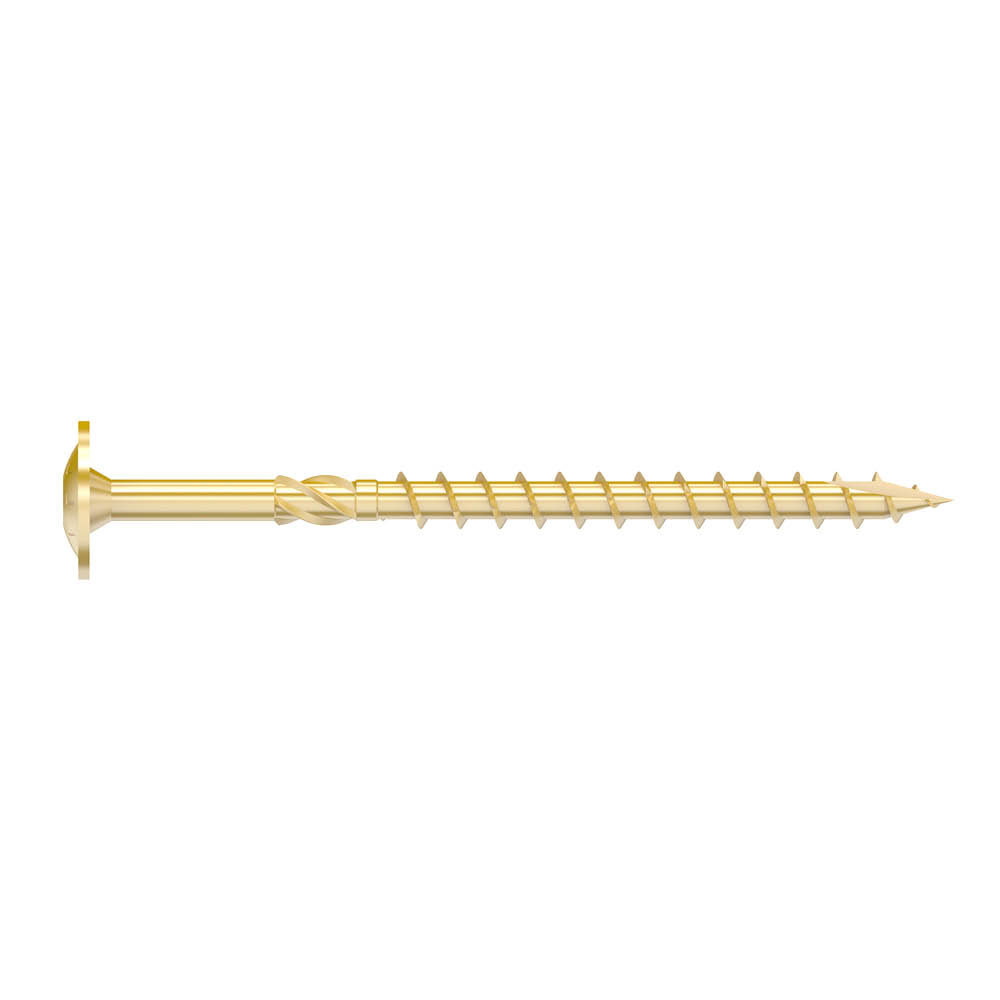

SWW Strukturell skruv med brickhuvud

Träskruv SWW är en grövre träskruv med slaget huvud som används inomhus. TX-spår för stadigt grepp samt S-spets som motverkar sprickbildning. Skruven har stamfräs som minskar indrivnings-momentet.

OBS säljs i sverige under varumärket Gunnebo Fastening. För mer info besök gunnebofastening.se

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Yellow electro-galvanized steel

Indoor

EPD

Fastener Designer

Produktinformation

Bilder

Egenskaper

Ingen förborrning krävs
Skärande spets
Brickhuvud som bidrar till hög genomdragskapacitet

Material

Gulförzinkad ytbehandling

Applikationer

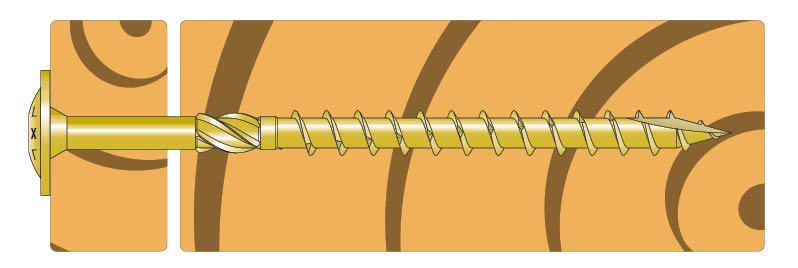

Sammanfogning av KL-träpaneler: Vägg mot vägg, golv mot vägg, balk mot vägg
Andra generella applikationer i trä så som ramverk, bjälklag och bärlinor

Fördelar

Dessa delgängade, 6, 8 och 10 millimeters strukturella skruvar är utvecklade för att dra ihop träelement med utmärkt hållfasthet och lastkapacitet. Det stora brickhuvudet bidrar till hög genomdragskapacitet vilket tillåter att träelementen pressas ihop ordentligt. Förborrning är vanligtvis inte nödvändigt.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Mått

Art. nr.	Item code	Gunnebo art. nr.	Dimensioner [mm]										Antal per påsförp.	Antal per förp.	Vikt [kg]
Art. nr.	Item code	Gunnebo art. nr.	d	l	t_fix	d_h	d₁	A_h	h_t	l_g	l_p	bit	Antal per påsförp.	Antal per förp.	Vikt [kg]
SWW6.0X60	75382	76652	6	60	20	14	3.8	-	-	42	-	T-30	-	50	0.009
SWW6.0X80	75383	72076		80	30	14	3.8	-	-	50	-	T-30	-	50	0.012
SWW6.0X100	75384	72077		100	30	14	3.8	-	-	70	-	T-30	-	50	0.013
SWW6.0X120	75385	72078		120	60	14	3.8	-	-	70	-	T-30	-	50	0.016
SWW6.0X140	75386	72079		140	70	14	3.8	-	-	70	-	T-30	-	50	0.018
SWW6.0X160	75387	76712		160	90	14	3.8	-	-	70	-	T-30	-	50	0.02
SWW6.0X180	75388	72101		180	110	14	3.8	-	-	70	-	T-30	-	50	0.022
SWW6.0X200	75389	76713		200	130	14	3.8	-	-	70	-	T-30	-	50	0.025
SWW6.0X220	75390	76715		220	150	14	3.8	-	-	70	-	T-30	-	50	0.027
SWW6.0X240	75391	76716		240	170	14	3.8	-	-	70	-	T-30	-	50	0.029
SWW6.0X260	75392	76718		260	190	14	3.8	-	-	70	-	T-30	-	50	0.031
SWW6.0X280	75393	76614		280	210	14	3.8	-	-	70	-	T-30	-	50	0.033
SWW6.0X300	75394	76651		300	230	14	3.8	-	-	70	-	T-30	-	50	0.036
SWW8.0X80	75395	72108	8	80	30	22.2	5.3	-	-	50	-	T-40	-	50	0.022
SWW8.0X100	75396	72109		100	50	22.2	5.3	-	-	50	-	T-40	-	50	0.026
SWW8.0X120	75397	72110		120	40	22.2	5.3	-	-	80	-	T-40	-	50	0.03
SWW8.0X140	75398	72111		140	60	22.2	5.3	-	-	80	-	T-40	-	50	0.034
SWW8.0X160	75399	72112		160	80	22.2	5.3	-	-	80	-	T-40	-	50	0.038
SWW8.0X180	75400	72113		180	100	22.2	5.3	-	-	80	-	T-40	-	50	0.042
SWW8.0X200	75401	72114		200	120	22.2	5.3	-	-	80	-	T-40	-	50	0.046
SWW8.0X220	75402	72115		220	140	22.2	5.3	-	-	80	-	T-40	-	50	0.05
SWW8.0X240	75403	72116		240	160	22.2	5.3	-	-	80	-	T-40	-	50	0.055
SWW8.0X260	75404	72117		260	180	22.2	5.3	-	-	80	-	T-40	-	50	0.059
SWW8.0X280	75405	72118		280	200	22.2	5.3	-	-	80	-	T-40	-	50	0.063
SWW8.0X300	75406	72119		300	220	22.2	5.3	-	-	80	-	T-40	-	50	0.067
SWW8.0X320	75407	72120		320	240	22.2	5.3	-	-	80	-	T-40	-	50	0.071
SWW8.0X340	75408	72121		340	260	22.2	5.3	-	-	80	-	T-40	-	50	0.075
SWW8.0X360	75409	72122		360	280	22.2	5.3	-	-	80	-	T-40	-	50	0.079
SWW8.0X380	75410	72123		380	300	22.2	5.3	-	-	80	-	T-40	-	50	0.083
SWW8.0X400	75411	72124		400	320	22.2	5.3	-	-	80	-	T-40	-	50	0.088
SWW8.0X160 Blister	77854	-		160	80	22.2	5.3	-	-	80	-	T-40	4	-	0.015
SWW8.0X240 Blister	77855	-		240	160	22.2	5.3	-	-	80	-	T-40	4	-	0.015
SWW8.0X300 Blister	77856	-		300	220	22.2	5.3	-	-	80	-	T-40	4	-	0.015
SWW10.0X100	76912	76919	10	100	50	25.9	6.3	-	-	50	-	T-40	-	25	0.038
SWW10.0X120	76913	76920		120	70	25.9	6.3	-	-	50	-	T-40	-	25	0.044
SWW10.0X140	76914	76921		140	60	25.9	6.3	-	-	80	-	T-40	-	25	0.05
SWW10.0X160	75412	72125		160	80	25.9	6.3	-	-	80	-	T-40	-	25	0.056
SWW10.0X180	75413	72126		180	100	25.9	6.3	-	-	80	-	T-40	-	25	0.062
SWW10.0X200	75414	72127		200	120	25.9	6.3	-	-	80	-	T-40	-	25	0.068
SWW10.0X220	75415	72128		220	140	25.9	6.3	-	-	80	-	T-40	-	25	0.074
SWW10.0X240	75416	72129		240	160	25.9	6.3	-	-	80	-	T-40	-	25	0.08
SWW10.0X260	75417	72130		260	180	25.9	6.3	-	-	80	-	T-40	-	25	0.086
SWW10.0X280	75418	72131		280	200	25.9	6.3	-	-	80	-	T-40	-	25	0.092
SWW10.0X300	75419	72132		300	220	25.9	6.3	-	-	80	-	T-40	-	25	0.098
SWW10.0X320	75420	72134		320	240	25.9	6.3	-	-	80	-	T-40	-	25	0.1
SWW10.0X340	75421	72135		340	260	25.9	6.3	-	-	80	-	T-40	-	25	0.11
SWW10.0X360	75422	72136		360	280	25.9	6.3	-	-	80	-	T-40	-	25	0.12
SWW10.0X380	75423	72137		380	300	25.9	6.3	-	-	80	-	T-40	-	25	0.12
SWW10.0X400	75424	72138		400	320	25.9	6.3	-	-	80	-	T-40	-	25	0.13

Produkt Karakteristiska Egenskaper

Art. nr.	Produkt Karakteristiksa Egenskaper
Art. nr.	Flytmoment - M_y,k [Nm]	Utdragshållfasthet - f_ax,k,90° [N/mm²]	Genomdragningshållfasthet - f_head,k [N/mm²]	Dragkapacitet - f_tens,k [kN]	Vridhållfasthet - f_tor,k [Nm]	Indrivningsförhållande F_tor,k/ R_tor,k
SWW6.0X60	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X140	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X160	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X180	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X200	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X220	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X240	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X260	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X280	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X300	10.5	13	16.1	12.3	11	≥ 1,5
SWW8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X160	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X220	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X260	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X280	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X320	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X360	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X380	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X400	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW10.0X100	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X120	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X140	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X220	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X260	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X280	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X300	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X320	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X340	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X360	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X380	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X400	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW8.0X160 Blister	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X240 Blister	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X300 Blister	25.9	12.6	10.5	23.7	27.4	≥ 1,5
