PPS-G
Stolpskor
PPS-stolpskor används till stöd av stolpar. Stolpskorna är höjdjusterbara, d.v.s. att avståndet från den vågräta plattan till betongöverkanten kan variera, men avståndet får som högst vara 100 mm.
CE-märkt
Tekniskt avtal
Användningsklass 3
EPD
Tillgänglig i Connector Selector
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Mått [mm] | Övre delens hål | Antal per förpackning | Vikt [kg] | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | F | G | t | Ø9 [mm] | |||
| PPS80G | 80 | 80 | 350 | 20 | 8 | 4 | 10 | 1.2 |
Bärförmågatabell (karakteristiska värden)
| Art. nr. | Utspikning | Karakteristisk bärförmåga [kN] | ||
|---|---|---|---|---|
| På stolpe | R1.k | |||
| - | Typ | concrete | ||
| C16/20 | C20/25 | |||
| PPS80G | 4 | Ø8 | 40.0/kmod | 49.5/kmod |
Inbäddningsdjupet ska vara minst 200 mm, avståndet mellan betongytan och undersidan av stolpen ska vara max 100 mm.

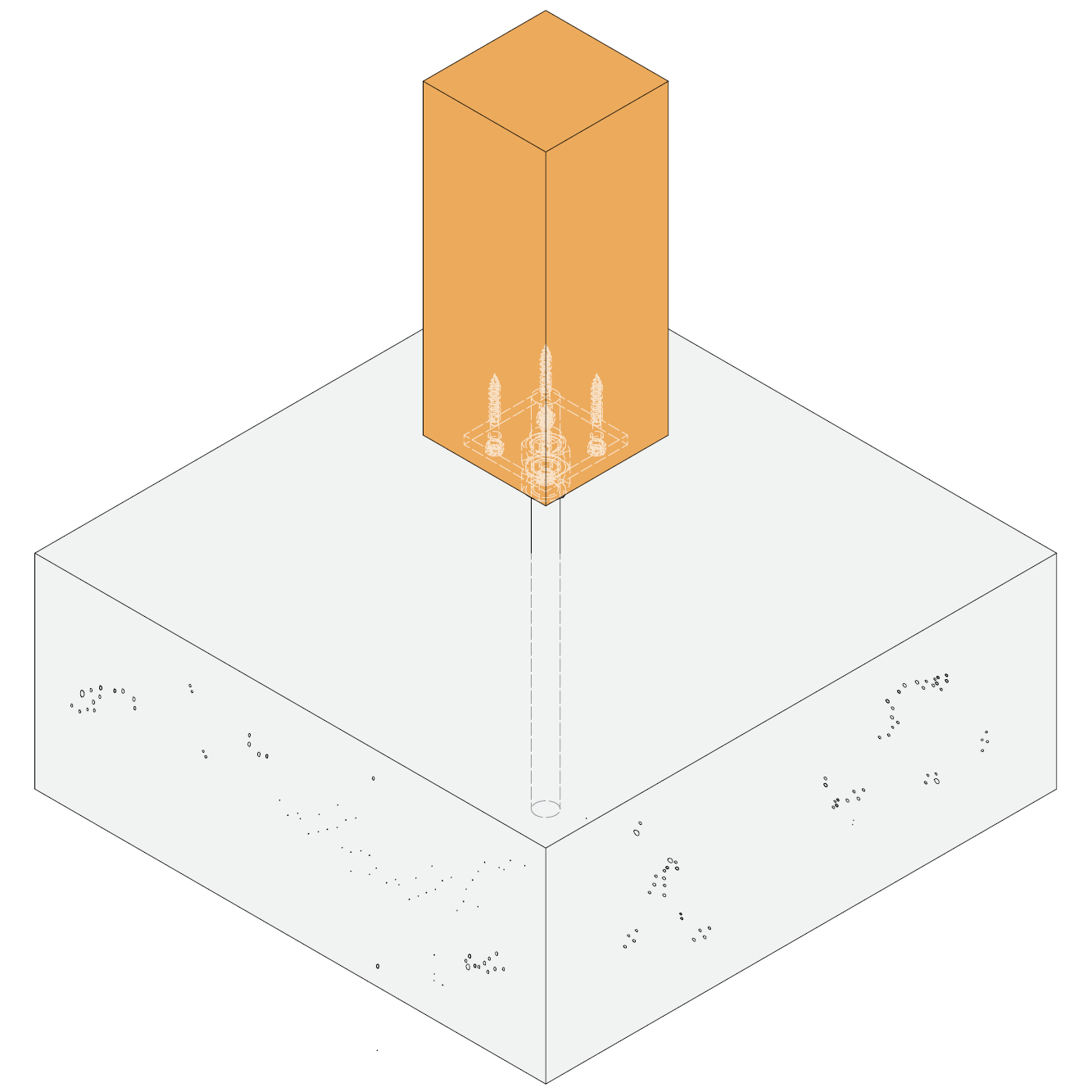

Montage
Montage
