PP

Stolpskor

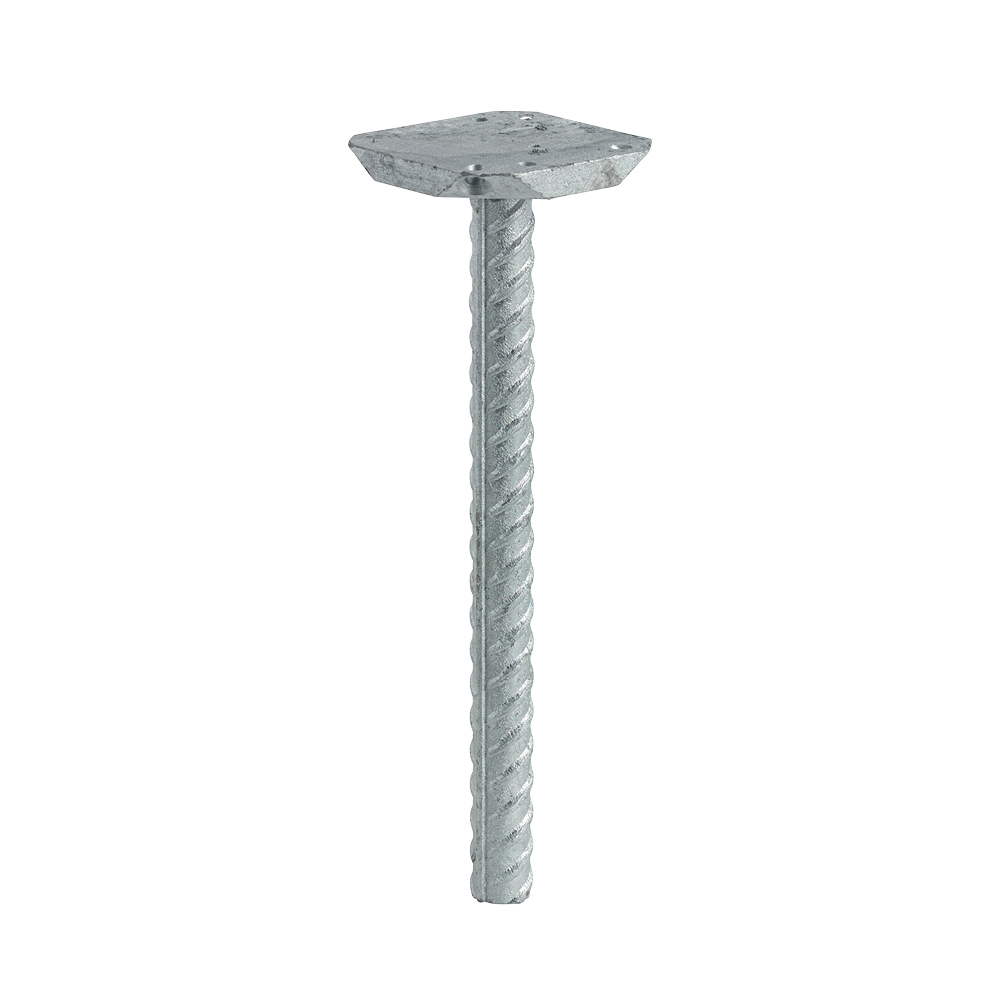

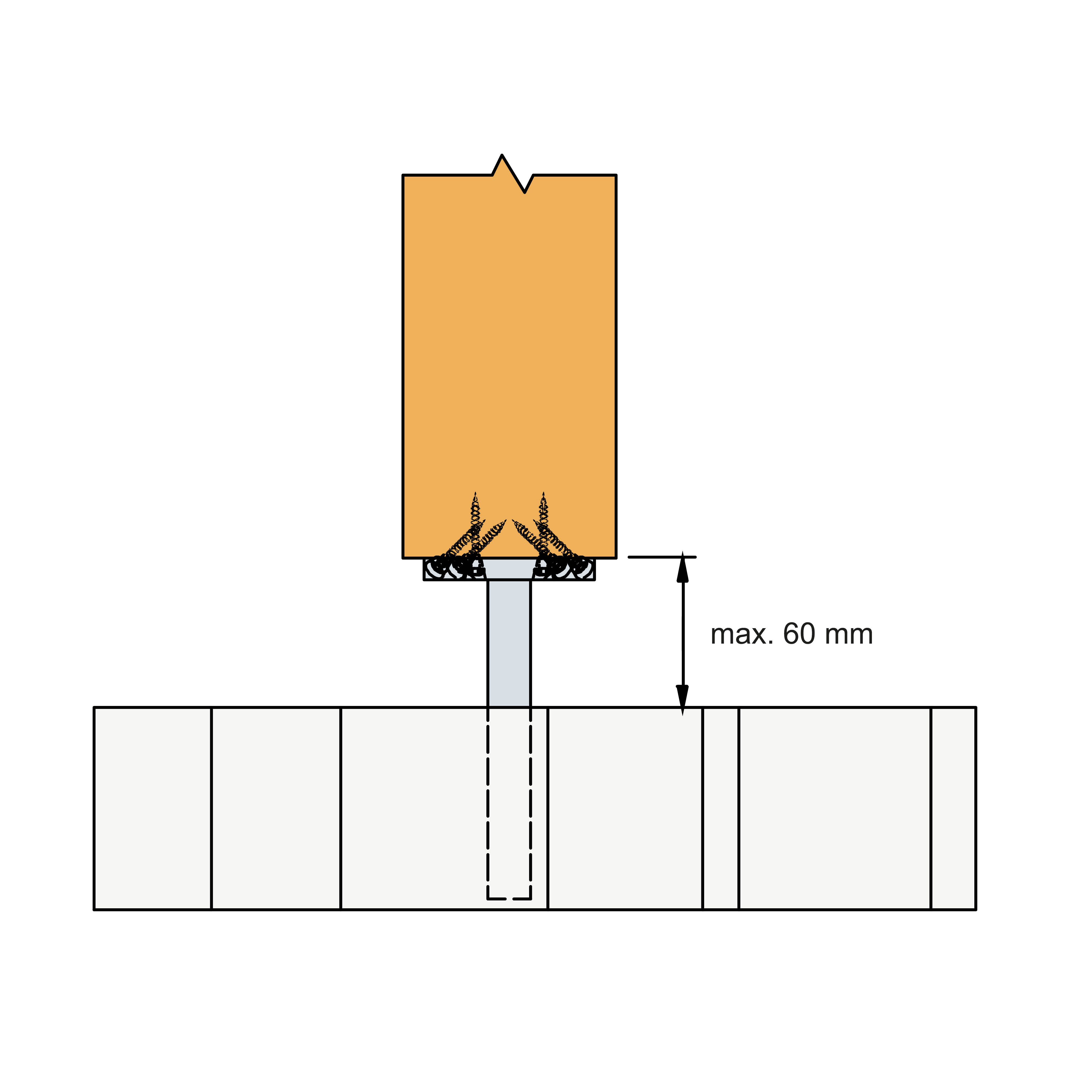

Stolpsko PP används till stöd av stolpar och reglar med en bredd eller diameter från 100 mm och uppåt. Beslagets kamstålstång eller rör gjuts in i betong. Avståndet från den vågräta plattan till betongöverkanten får inte vara större än 60 mm.

CE-märkt
Tekniskt avtal
Användningsklass 3

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Stålplade: S235JR EN10025:2004
    Ribbestål: B550 BR+AC 10080:2006
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Fördelar

  • Ändträet lyfts upp från underlaget vilket minskar risken för fuktsugning genom ändträet.

Applikationer

Monteras på

  • Trästolpar
  • Stolpskons kamstål gjuts in i betong

Användningsområden

  • Används till stöd av stolpar i t.ex. carportar, pergolor och terrasser
  • Vid Användningsområden av stolpsko lyfts stolpens ändträ från underlaget och det minskar risken för fuktsugning genom ändträet

Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Övre delens hål
A B F G t Ø6,5
PP80G808026020106

Bärförmågatabell (karakteristiske värden)

Art. nr. Utspikning Karakteristisk bärförmåga [kN]
På stolpen R1.k R2.k R3.k = R4.k
- Typ
PP80G4Ø6.0x6031.6/kmod7.62.7

Dimensionering:

Vid kombinerad last ska följande undersökas:

vid samverkande last av  F1 och F3/F4



och



och



vid samverkande last av  F2 och F3/F4

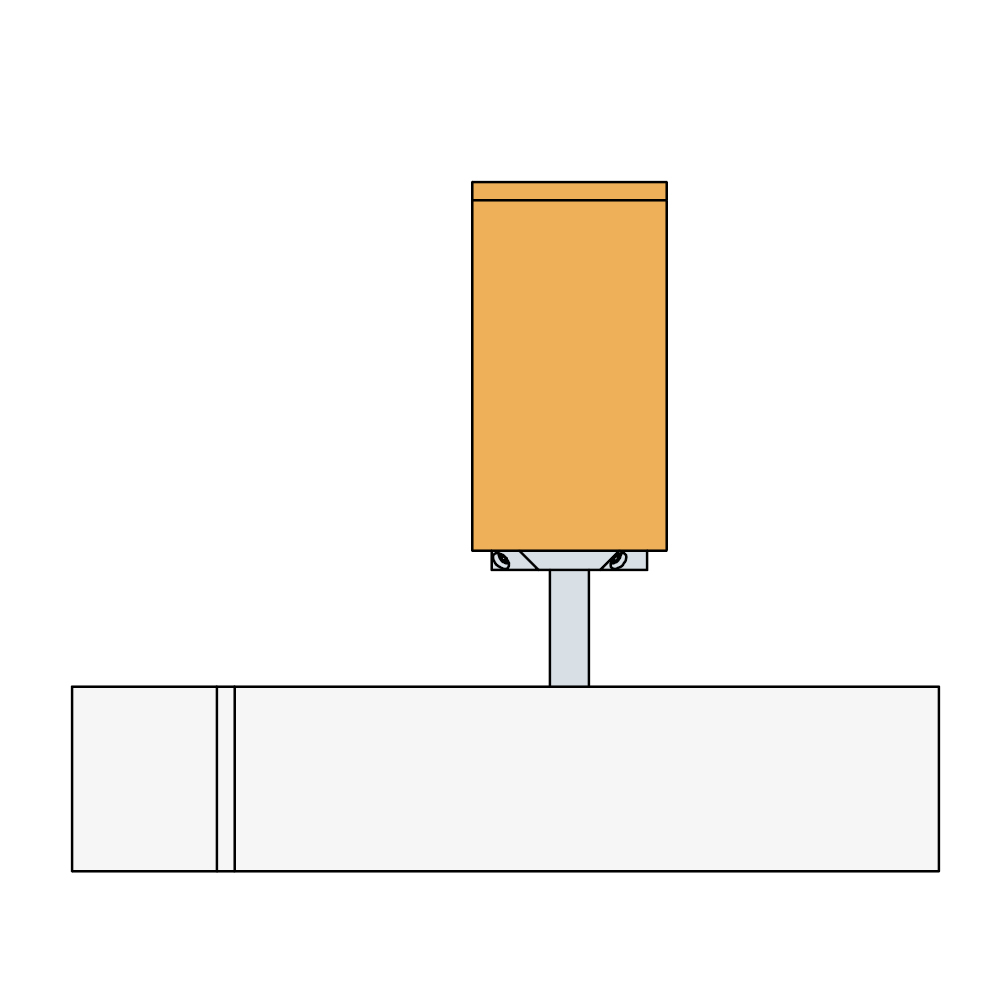

Montage

Montage

Fastsättning

  • Beslaget fästs på stolpe eller regel med 2 skruvar och sätts därefter fast med 4 st. fullgängade träskruvar 6,0 x 60 som skruvas i under 45°
