PL-G
Stolpskor

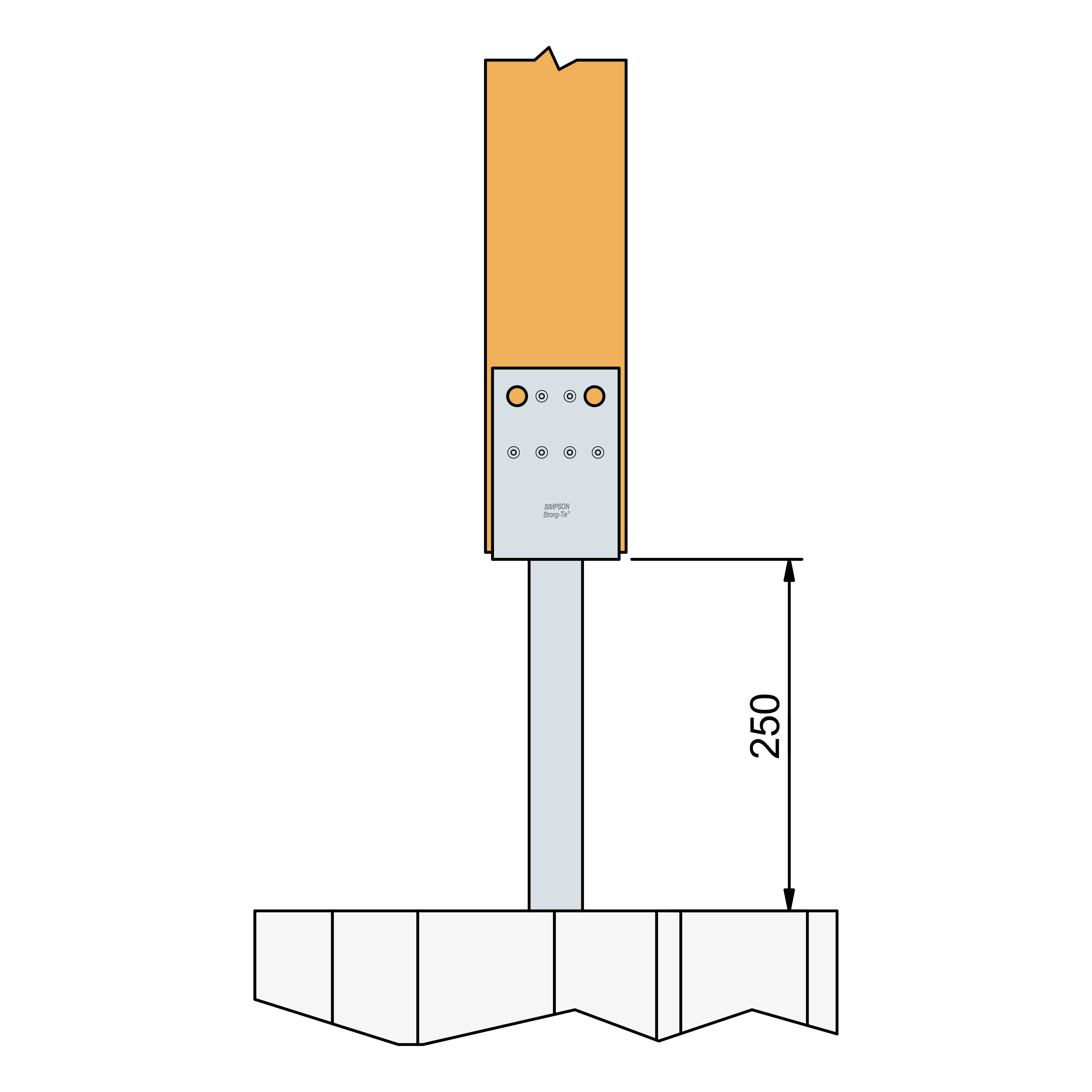

PL-pelarskons rör gjuts in i betong. Avståndet från den vågräta plattan till betongöverkanten får vara högst 250 mm.
CE-märkt
Tekniskt avtal
Användningsklass 3
Acier galvanisé à chaud
Outdoor
EPD
Tillgänglig i Connector Selector
Produktinformation
Bilder
Egenskaper
Applikationer
Discontinued Products
Teknisk data
Dimensioner
Mått
| Art. nr. | Mått [mm] | Övre delens hål | Vikt [kg] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t | Ø5 | Ø13.5 | ||
| PL100/70G-B | 100 | 70 | 126 | 70 | 70 | 500 | 38 | 5 | 8 | 4 | 2 |
| PL100/90G | 100 | 90 | 136 | 70 | 70 | 500 | 38 | 5 | 12 | 4 | 2.3 |
| PL120/90G | 120 | 90 | 126 | 70 | 70 | 500 | 38 | 5 | 12 | 4 | 2.3 |
| PL140/90G | 140 | 90 | 126 | 70 | 70 | 500 | 38 | 5 | 12 | 4 | 2.4 |
Karakteristisk bärförmåga
| Art. nr. | Utspikning | Karakteristisk bärförmåga [kN] | ||||
|---|---|---|---|---|---|---|
| På stolpe | R1.k | R2.k | R3.k | R4.k | ||
| - | Typ | |||||
| PL100/70G-B | 8 | CNA4.0x40 | 57.1/kmod | Min (18.4 ; 11.7/kmod) | 2.8/kmod | 3.5/kmod |
| PL100/90G | 12 | CNA4.0x40 | 57.1/kmod | Min (22.0 ; 15.1/kmod) | 2.8/kmod | 3.5/kmod |
| PL120/90G | 12 | CNA4.0x40 | 57.1/kmod | Min (19.0 ; 11.4/kmod) | 2.8/kmod | 3.5/kmod |
| PL140/90G | 12 | CNA4.0x40 | 57.1/kmod | 9.2/kmod | 2.8/kmod | 3.5/kmod |
Kombinerad last:
Montage
Montage
