PIL

Stolpskor

Stolpsko PIL används till stöd av stolpar och reglar med en bredd från 60 mm och uppåt. Pelarskons kamstålstång eller rör gjuts in i betong. Avståndet från den vågräta plattan till betongöverkanten får inte vara större än 250 mm.

CE-märkt
Tekniskt avtal
Användningsklass 3
Acier galvanisé à chaud
Outdoor
Tillgänglig i Connector Selector

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Stålplade: S235JR EN10025:2004
    Rør: S220JR  EN10025:2004
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Fördelar

  • Ändträet lyfts upp från underlaget vilket minskar risken för fuktsugning genom ändträet
  • Stolpskorna kan uppta tryck, drag och vågrät last

Applikationer

Monteras på

  • Trästolpar
  • Stolpskons rör gjuts in i betong



Användningsområden

  • Används till stöd av stolpar i t.ex. carportar, pergolor och terrasser
  • Vid användning av stolpsko lyfts stolpens ändträ från underlaget och det minskar risken för fuktsugning genom ändträet
  • Stolpskorna kan uppta tryck, drag och vågrät last



Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Övre delens hål
A B C D E F G H t1 t2 Ø8.5 [mm]
PILG9060110707051038708104

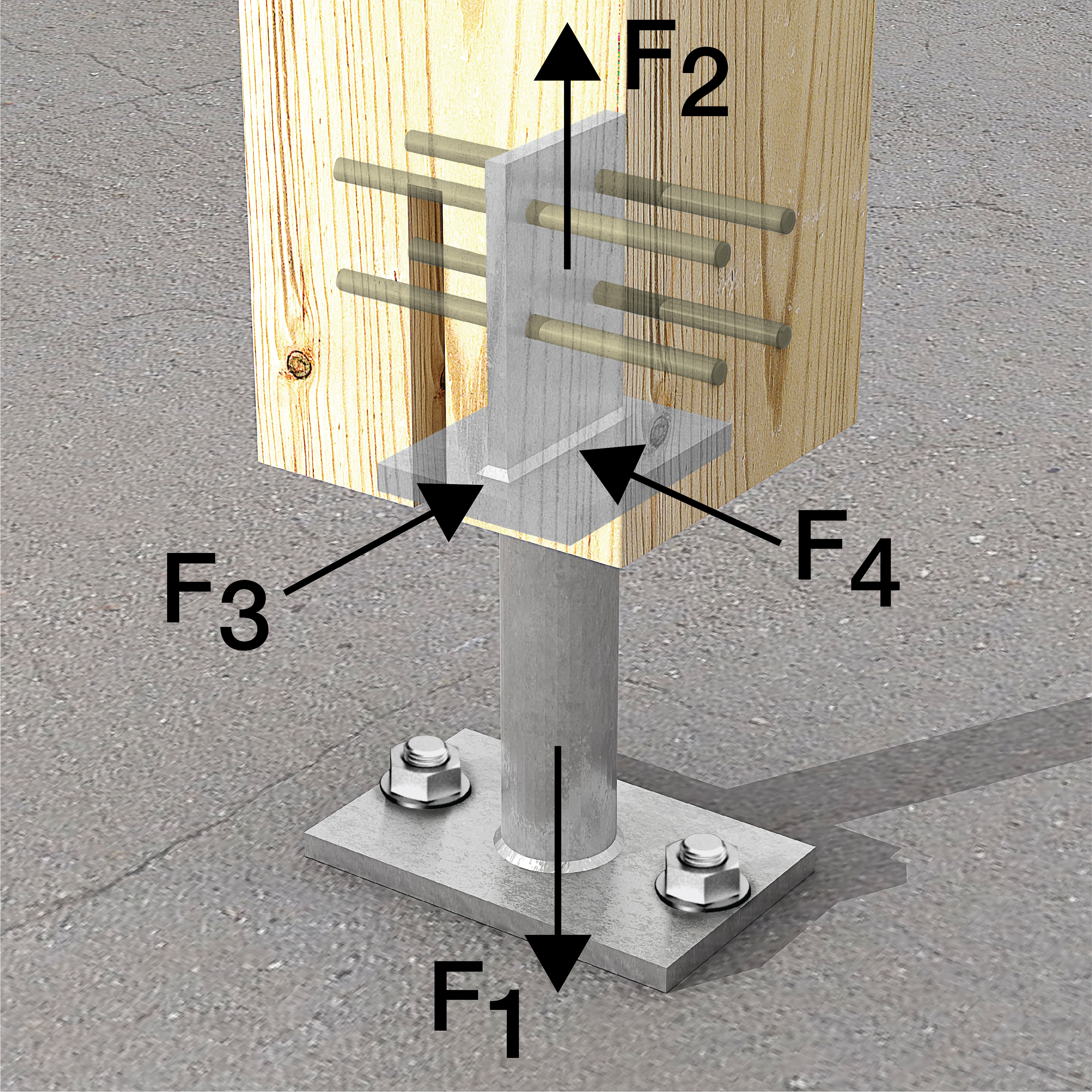

Bärförmågatabell (karakteristiske värden)

Art. nr. Utspikning Karakteristisk bärförmåga [kN]
På stolpe R1.k R2.k R3.k R4.k
- Typ Stolpens bredd [mm] Stolpens bredd [mm]
60 80 100 120 140 60 80 100 120 140
PILG4STD 8x Lmin (90 ; 57/kmod)13.81618.720.720.72.2/kmod1.8/kmod1.8/kmod2/kmod2.2/kmod2.4/kmod

Kombinerad last:



Montage

Montage

Fastsättning

  • I stolpens ändträ görs en 9-10 mm bred slits, där beslaget sätts in och sätts fast med 4 st. varmförzinkade dorn med diam. 8 mm och längd som motsvarar stolpen eller regelns bredd
  • Stolpskorna kan ta upp tryck, drag och vågrät last

Certifiering

Teknisk dokumentation DoP

European Technical Assessment (ETA)

CAD Bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Ingen produkt/artikel tillgänglig.
