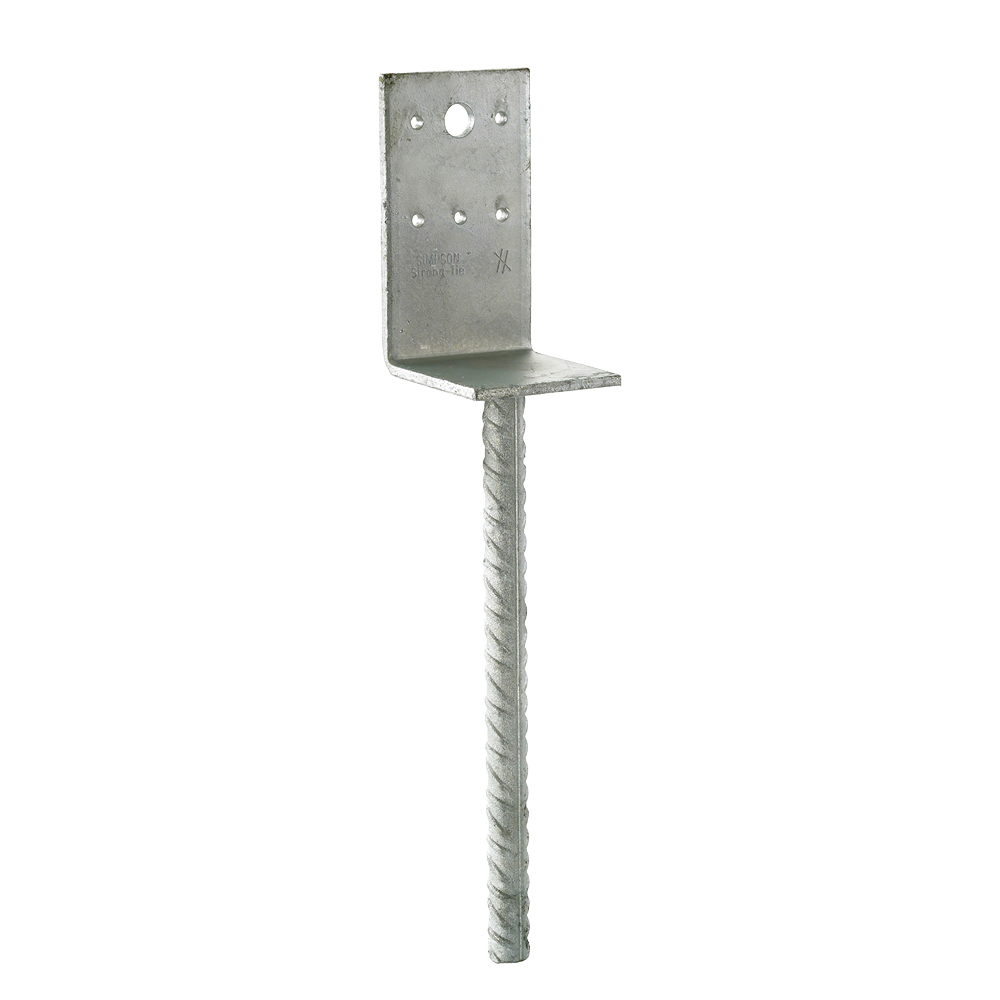

PB / PBL / PBK / PBE

Stolpskor

PB-stolpskons kamstålstång gjuts in i betong. Avståndet från den vågräta plattan till
betongöverkanten får vara högst 50 mm.

Användningsklass 3

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    S235JR
    B550 BR + AC
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Fördelar

  • Kan används till stöd av stolpar

Applikationer

Monteras på

  • Stolpskons kamstålstång gjuts in i betong
  • Trästolpar

Användningsområden



Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Övre delens hål
A B C F G t Ø5 Ø9 Ø11 Ø13,5

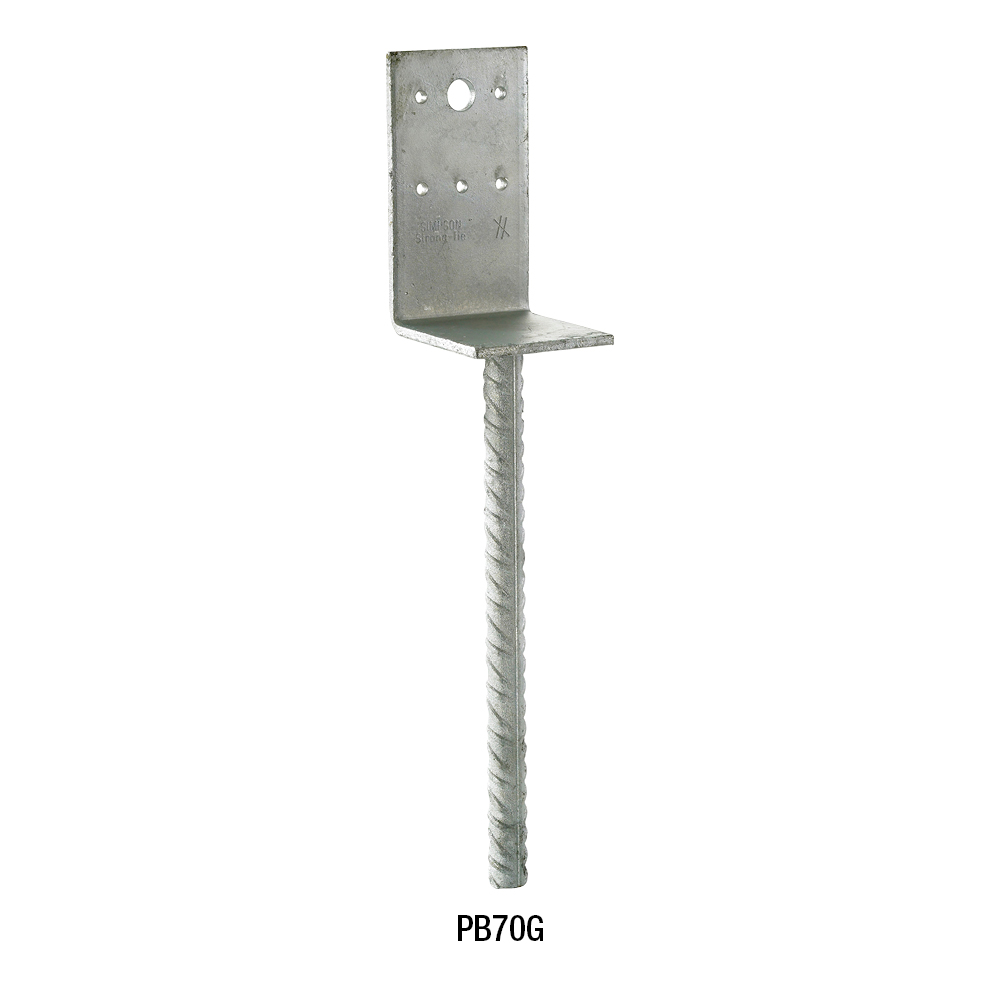

PB70G-R70701252501655--1

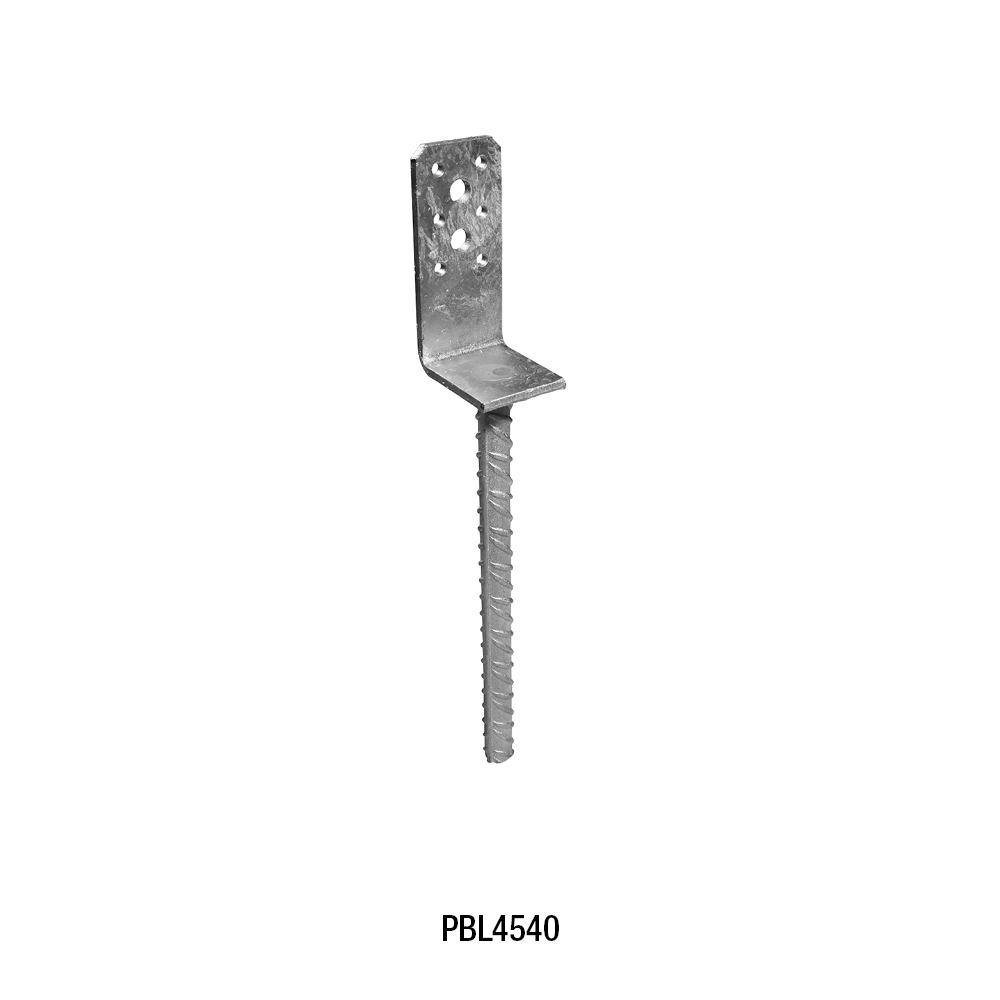

PBL454045409020016462--
PBK60G706092200164-21-
PBE60G706092450164-21-

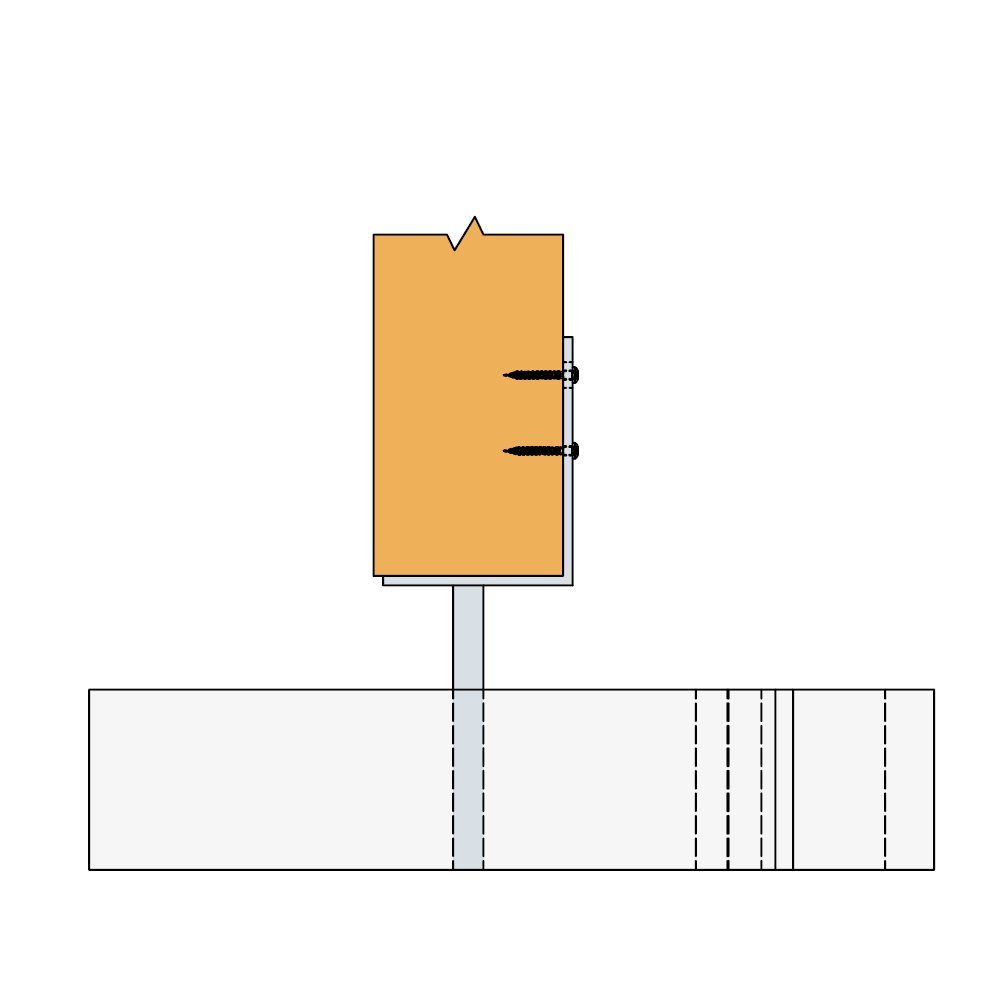

Montage

Montage

Fastsättning

  • Till fastsättning av trädelen används varmförzinkad CNA4,0x40G ankarspik av typ PB och 8 mm varmförzinkade franska skruvar av typ PBK och PBL
