PVD
Stolpsko

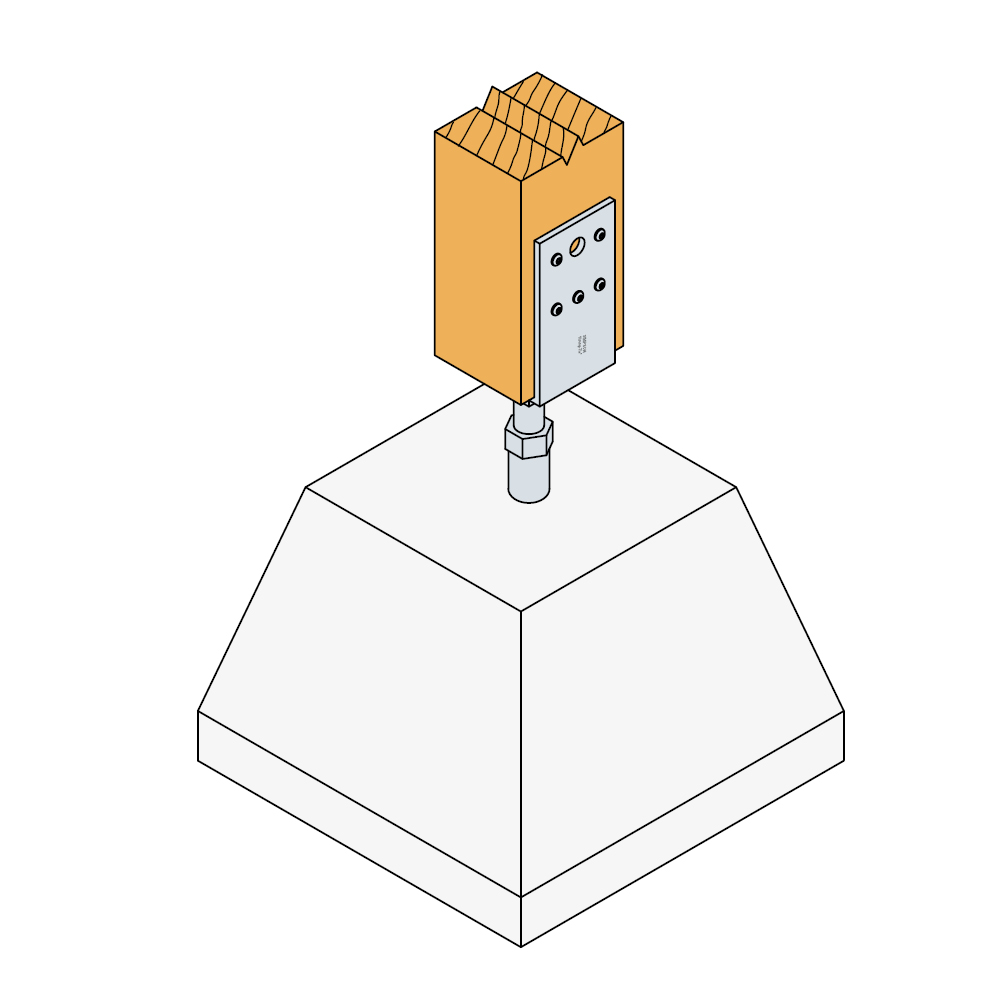

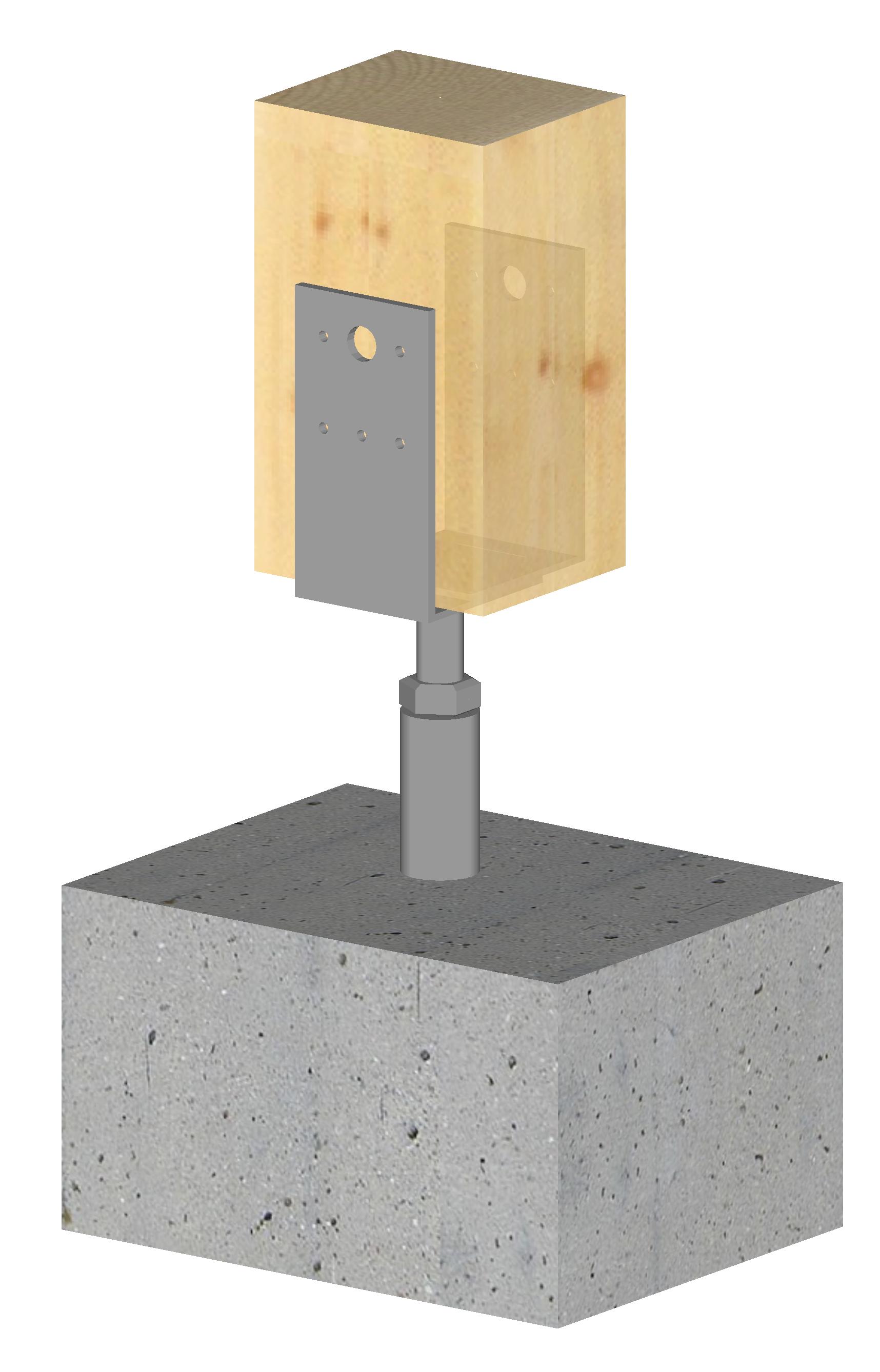

Stolpsko PVD används till stöd av stolpar och reglar med bredd från 80 mm och uppåt. PVD har justerbar höjd och bredd.

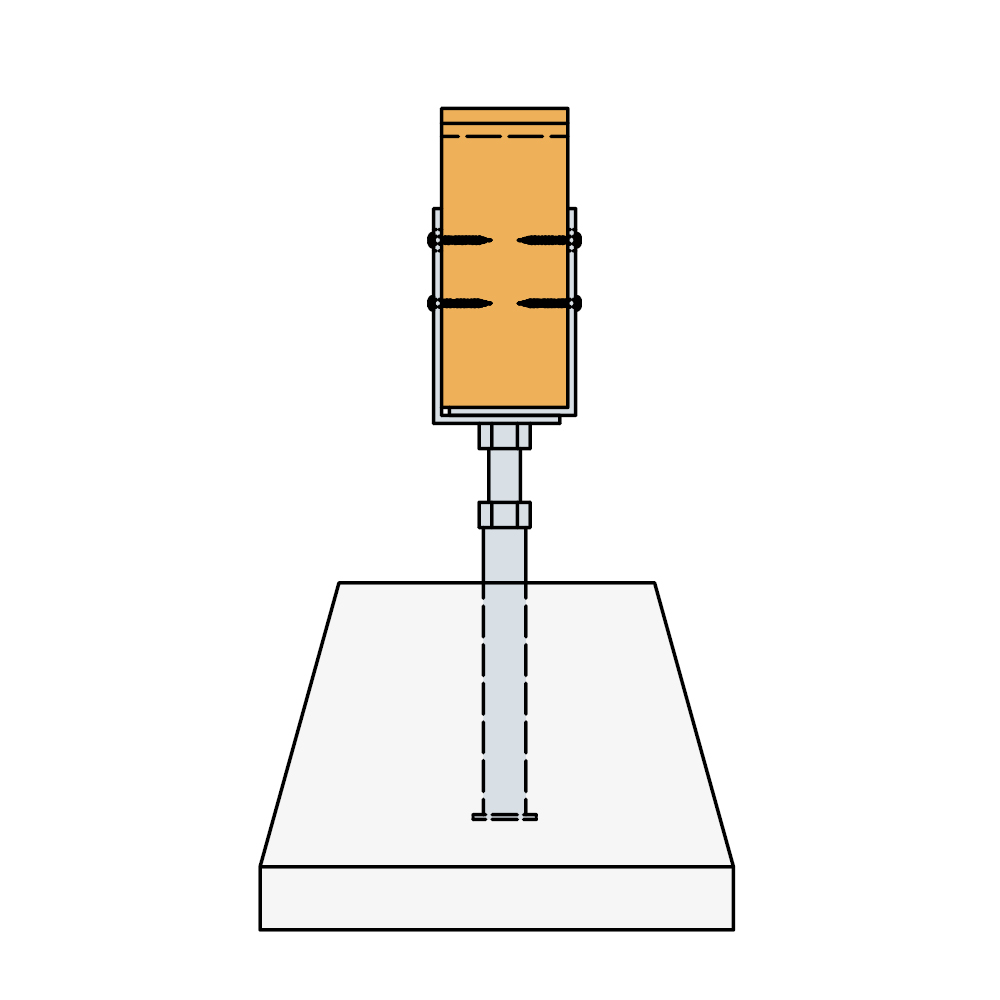

PVD monteras genom ingjutning i betong om minst 150 mm.
CE-märkt
Tekniskt avtal
Användningsklass 3
Acier galvanisé à chaud
Outdoor
EPD
Tillgänglig i Connector Selector
Produktinformation
Bilder
Egenskaper
Applikationer
Discontinued Products
Teknisk data
Dimensioner
Mått
| Art. nr. | Mått [mm] | Övre delens hål | Antal per förpackning | Vikt [kg] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø13.5 | |||
| PVD80G | 80-120 | 70 | 120 | 40 | 40 | 249 - 302 | 20 | 5 | 4 | 10 | 2 | 10 | 2.1 |
Karakteristisk bärförmåga
| Art. nr. | Utspikning | Karakteristisk bärförmåga [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| På stolpen | R1,k | R2.k | R3.k* | R4.k* | ||||||||
| - | Typ | Träbredd [mm] | g** [mm] | g** [mm] | ||||||||
| 80 | 120 | 160 | 48 | 73 | 98 | 48 | 73 | 98 | ||||
| PVD80G | 10 | CNA4.0x40 | min (77.8 ; 49/kmod) | 17.6 | min (17.6 ; 11.6/kmod) | min (15.2 ; 7.6/kmod) | 2.7/kmod | 2.1/kmod | 1.7/kmod | 6.5/kmod | 3.9/kmod | 2.8/kmod |
* Stolpbredd ≥ 80 mm
** g är avståndet från betongens överkant till botten av stolpen
