PPHB
Stolpsko

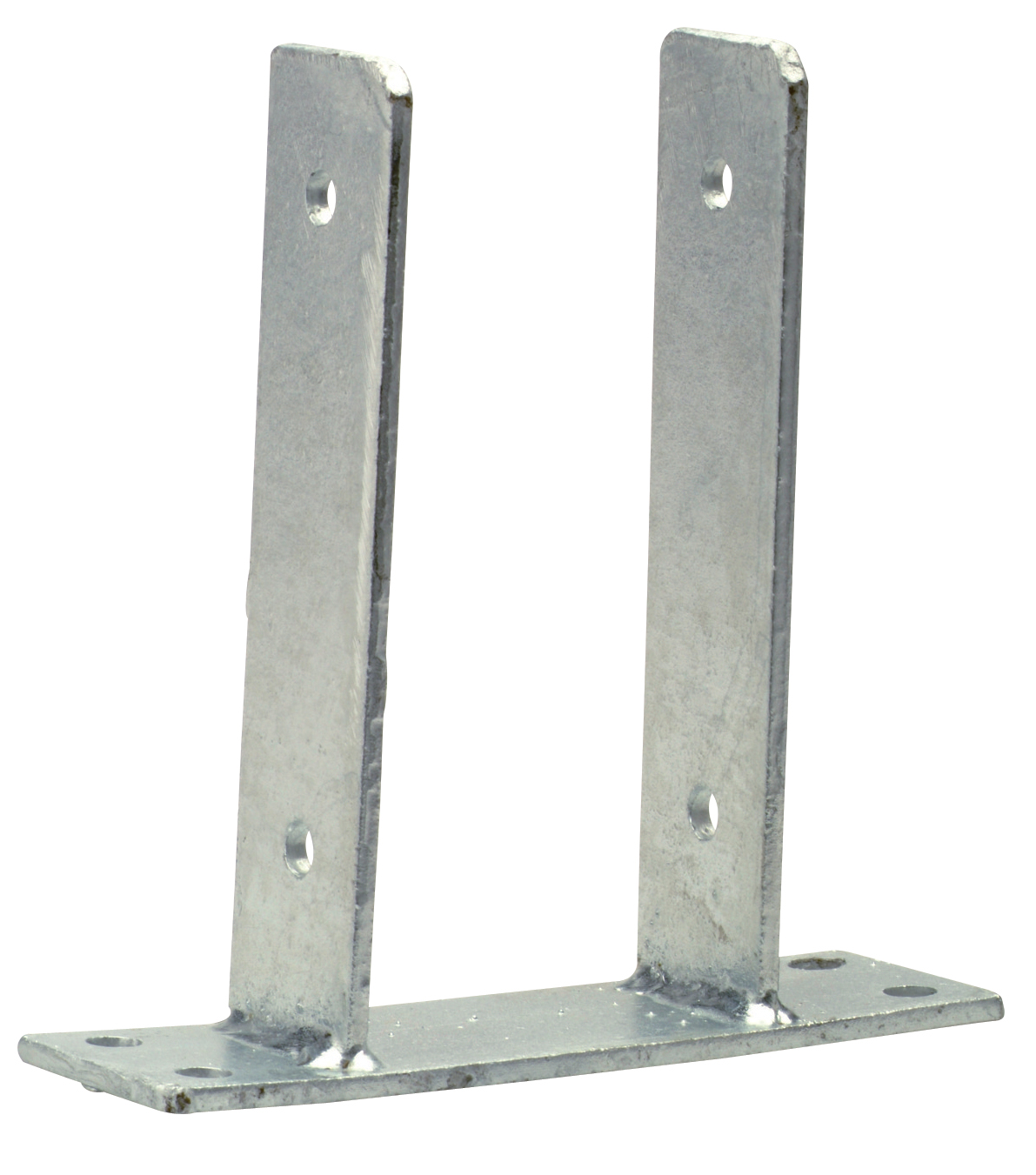

Stolpsko PPHB har sidor av 5 mm stålplåt och bottenplatta av 6 mm stålplåt. Delarna har svetsats ihop.
Beslaget har Ø11 mm bulthål och har varmförzinkats efter bearbetning.
Typbeteckningen anger B = bredden på stolpen.
För icke bärande konstruktioner.
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Dimensioner [mm] | Hål | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Top part | Plate | |
| ∅ | Ø11 | ||||||||
| PPHB90G | 91 | 206 | 50 | 200 | 60 | 5 | 6 | 4 | 4 |
| PPHB100G | 101 | 206 | 50 | 200 | 60 | 5 | 6 | 4 | 4 |
| PPHB120G | 121 | 206 | 50 | 200 | 60 | 5 | 6 | 4 | 4 |
