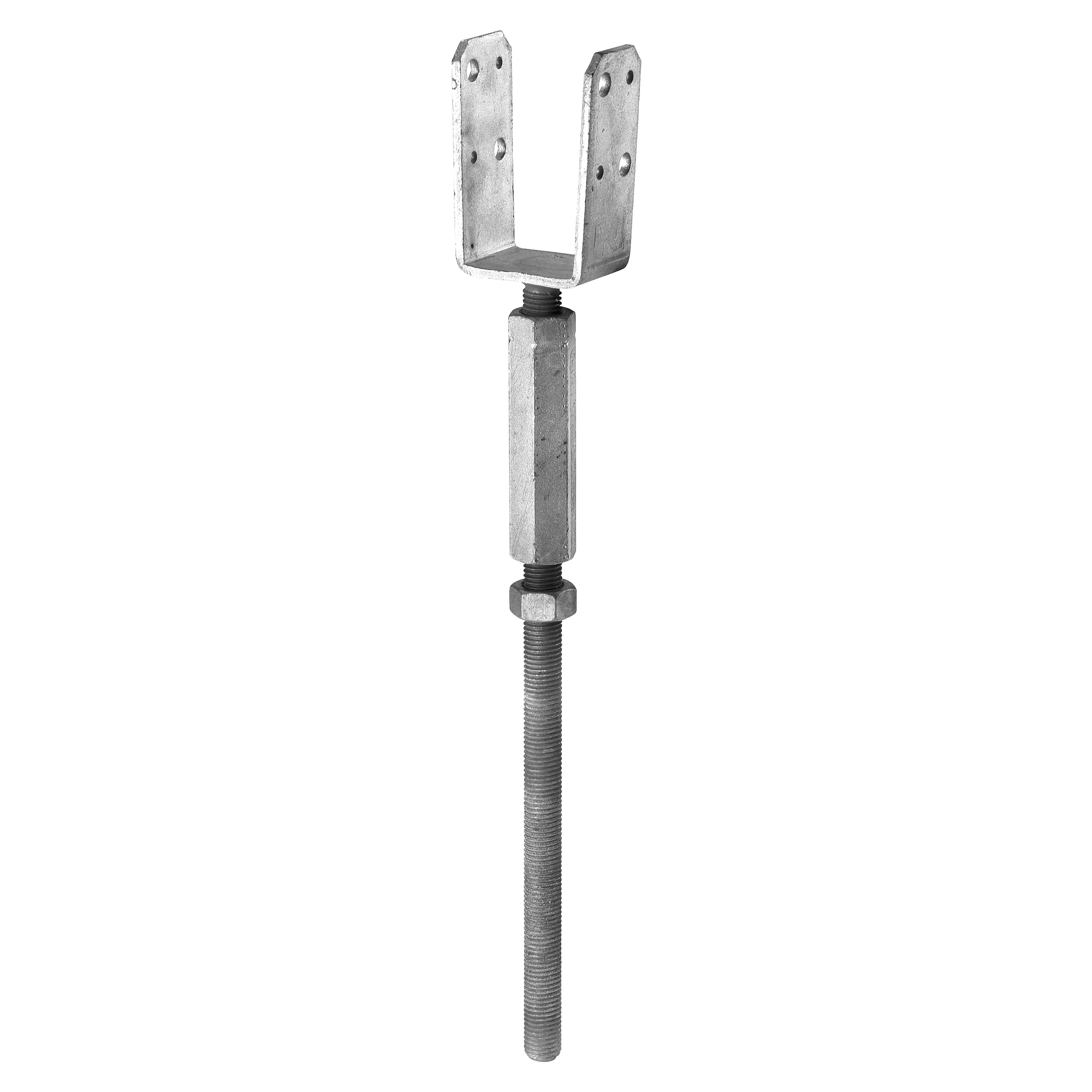

PDKS

Stolpsko

Ovandelen på dessa beslag är identiska med dem på stolpskor PPU48 och PPU98 med en fastsvetsad gängad stång.
Underdelen på stolpsko PDKS har en gängad stång och en långmutter med vänster/höger-gänga

För icke bärande konstruktioner.

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S235JR enligt EN 10025
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Fördelar



Applikationer

Monteras på



Användningsområden

  • Dessa beslag är mycket lämpliga vid anläggning av träterrass där man vill ha möjlighet att justera höjden när träreglarna har monterats

Teknisk data

Dimensioner

Mått

Art. nr. DB nr. NOBB nr. Mått [mm] Övre delens hål
A B C F G t1 Ø5 Ø9 Ø11
PDKS48/40G502400124176109484088.5334-40816444-
PDKS48/40G-R145261843974605484088.5334-40816444-
PDKS98/60G502400224176117986088.5334-408164-42
PDKS98/60G-R145263143974613986088.5334-408164-42

Montage

Montage

Fastsättning

  • PDKS stolpskor monteres i betong
  • Här sätts beslagen fast till trä med CNA ankarspik och CSA beslagskruvar

CAD Bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Ingen produkt/artikel tillgänglig.
Ingen produkt/artikel tillgänglig.
Ingen produkt/artikel tillgänglig.
