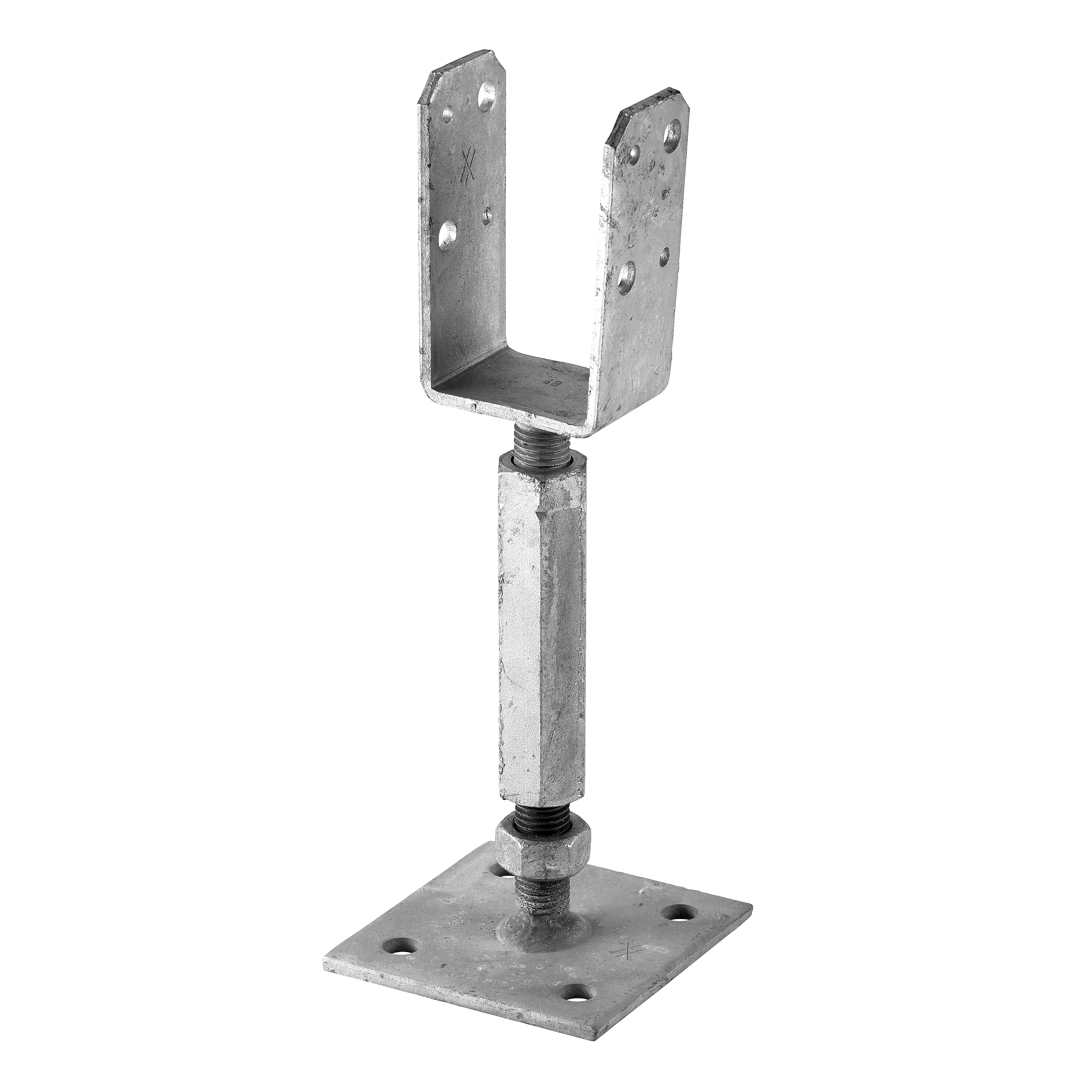

PDKB

Stolpsko

Ovandelen på dessa beslag är identiska med dem på stolpskor PPU48 och PPU98 med en fastsvetsad gängad stång.
Underdelen på stolpbeslag PDKS har en gängad stång fastsvetsad på en bottenplatta och en långmutter med vänster/höger-gänga.

För icke bärande konstruktioner.

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S235JR enligt EN 10025
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Fördelar



Applikationer

Monteras på



Användningsområden



Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Övre delens hål Hål i bottenplattan
A B C D E F G t1 t2 Ø5 Ø9 Ø11 Ø12
PDKB48/40G484088.59090169-234164544-4
PDKB98/60G986088.59090169-2341645-424
PDKB98/60G-R986088.59090169-2341645-424

Montage

Montage

Fastsättning



CAD Bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Ingen produkt/artikel tillgänglig.
Ingen produkt/artikel tillgänglig.
Ingen produkt/artikel tillgänglig.
