TSS

Spikplugg försänkt krage

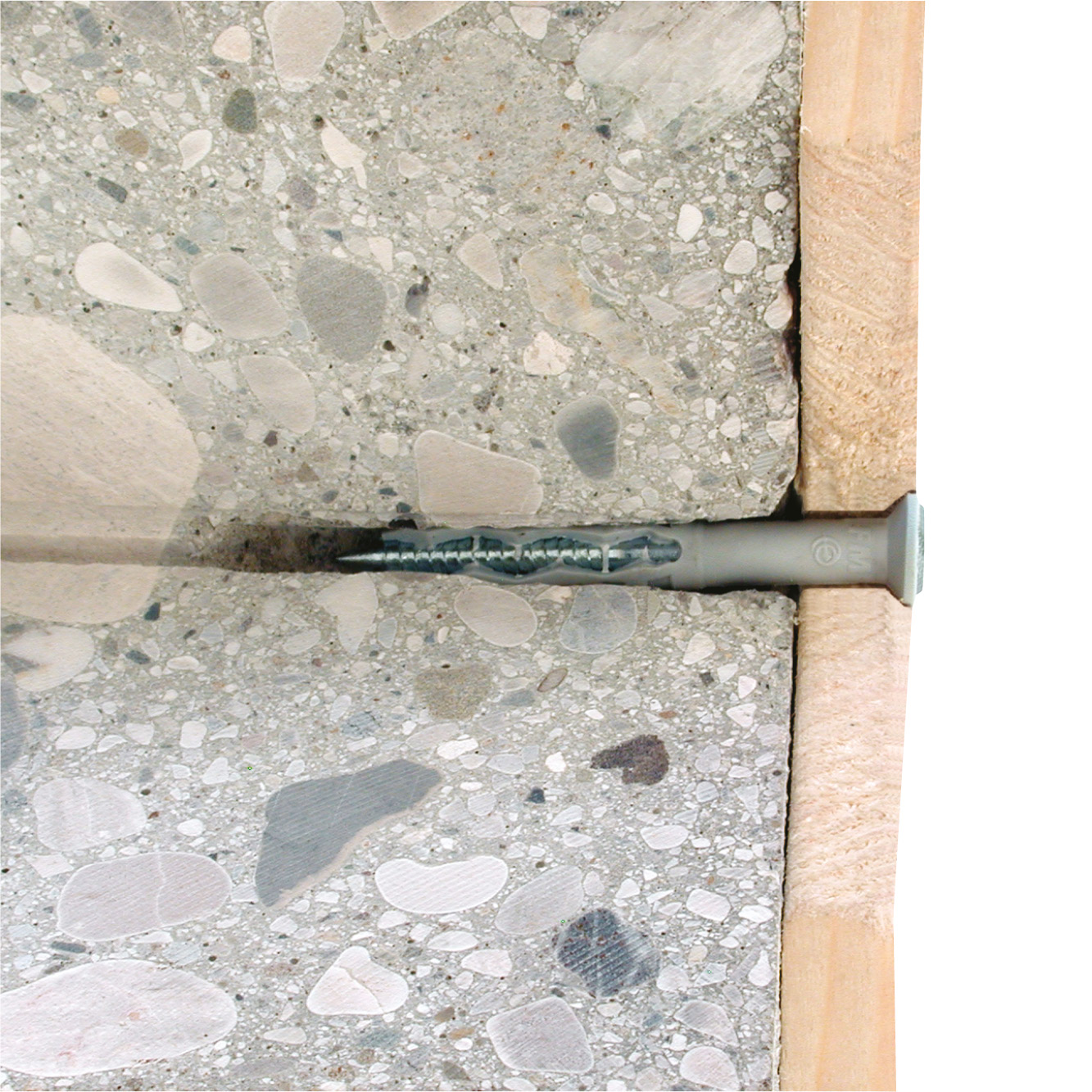

TSS spikplugg med försänkt krage i Ø5, Ø6 och Ø8 mm är godkänd för infästning i betong. När spiken drivs in expanderar pluggen och skapar en säker förankring i betongen.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Elgalvaniserat stål

Indoor

Produktinformation

Bilder

Egenskaper

Material

Plugg: grå nylon
Skruv: elförzinkad

Fördelar

Försänkt huvud
Innovativ geometri

Applikationer

Användningsområden

Träribbor
Elektriska komponenter
Golvlister

Lämplig för

Osprucken betong
Massiv mursten
Hålsten (delvis lämplig)
Lättklinkerbetong (delvis lämplig)
Lättbetong (delvis lämplig) • Sten

Teknisk data

Dimensioner

Product Dimensions

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Fixturens tjocklek [t_fix] [mm]	Min. håldjup [h₁] [mm]	Nominellt infästningsdjup [h_nom] [mm]	Min. stödtjocklek [h_min] [mm]	Skruvdiameter [d] [mm]	Skruvlängd [L_v] [mm]	Kragdiameter [d_r] [mm]	Qty per box	Antal per ytterförpackning	Vikt [kg]
62200B0503000	TSS	Ø5x30*	5	35	25	50	3.4	35	8.5	300	3000	0.003
62200B0504000		Ø5x40*	15	35	25	50	3.4	45	8.5	200	2000	0.003
62200B0505000		Ø5x50*	25	35	25	50	3.4	55	8.5	200	2000	0.004
62200B0604000		Ø6x40	10	40	30	100	3.8	45	10	200	2000	0.004
62200B0605000		Ø6x50	20	40	30	100	3.8	55	10	100	1000	0.006
62200B0606000		Ø6x60	30	40	30	100	3.8	65	10	100	1000	0.007
62200B0608000		Ø6x80	50	40	30	100	3.8	85	10	100	1000	0.008
62200B0806000		Ø8x60	20	50	40	100	4.8	65	12	150	1500	0.011
62200B0808000		Ø8x80	40	50	40	100	4.8	85	12	150	1500	0.014
62200B0810000		Ø8x100	60	50	40	100	4.8	105	12	100	1000	0.018
62200B0812000		Ø8x120	80	50	40	100	4.8	125	12	100	1000	0.021
62200B0814000		Ø8x140	100	50	40	100	4.8	145	12	100	1000	0.025

^*Not covered by CE certification

Konstruktionskapacitet – enkel förankring – inga kantavstånd

Art. nr.	Konstruktionskapacitet – enkel förankring – inga kantavstånd
	Dimensioneringskapacitet – icke-sprickbildad betong (3)
	Spänning - NRd (1)		Skärkraft - VRd (1-2)		Böjmoment MRd [Nm]
	C20/25 [kN]	Solid Brick [kN]	C20/25 [kN]	Solid Brick [kN]	Böjmoment MRd [Nm]
62200B0503000	0.23	0.2	0.6	0.6	-
62200B0504000	0.23	0.2	0.6	0.6	-
62200B0505000	0.23	0.2	0.6	0.6	-
62200B0604000	0.6	0.36	0.6	0.6	-
62200B0605000	0.6	0.36	0.6	0.6	-
62200B0606000	0.6	0.36	0.6	0.6	-
62200B0608000	0.6	0.36	0.6	0.6	-
62200B0806000	0.6	0.45	1.2	1.2	-
62200B0808000	0.6	0.45	1.2	1.2	-
62200B0810000	0.6	0.45	1.2	1.2	-
62200B0812000	0.6	0.45	1.2	1.2	-
62200B0814000	0.6	0.45	1.2	1.2	-

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

*Not covered by ETA-11/0080

Produktdimension – D.I.Y

Table "Produktdimension – D.I.Y" cannot be displayed : no references available.

^* Not covered by CE certification

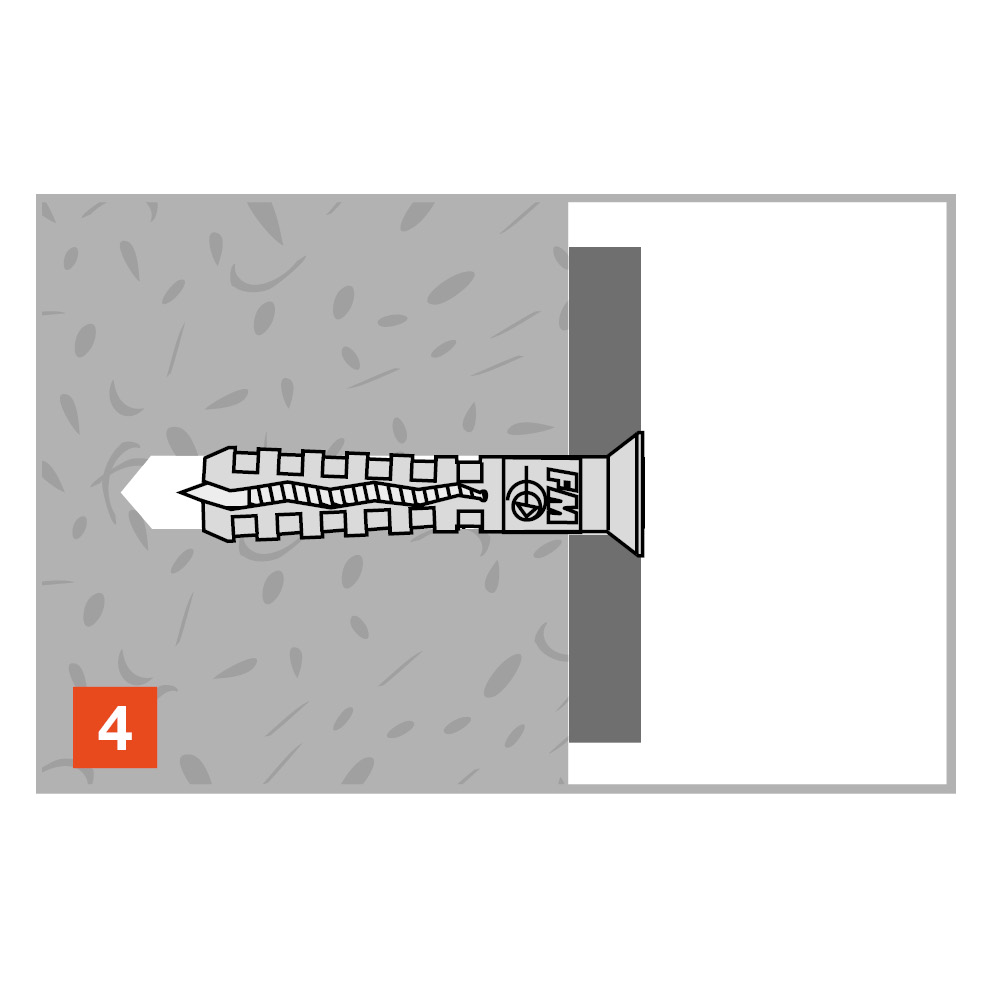

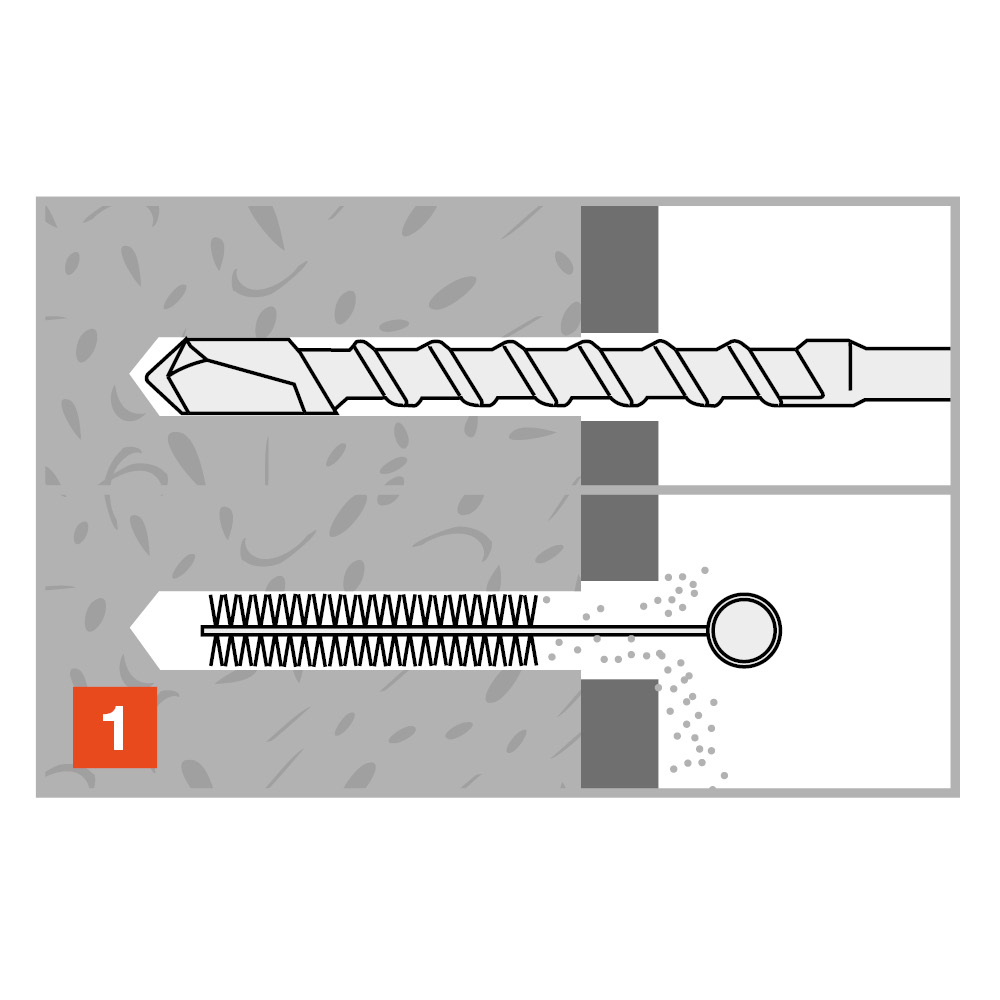

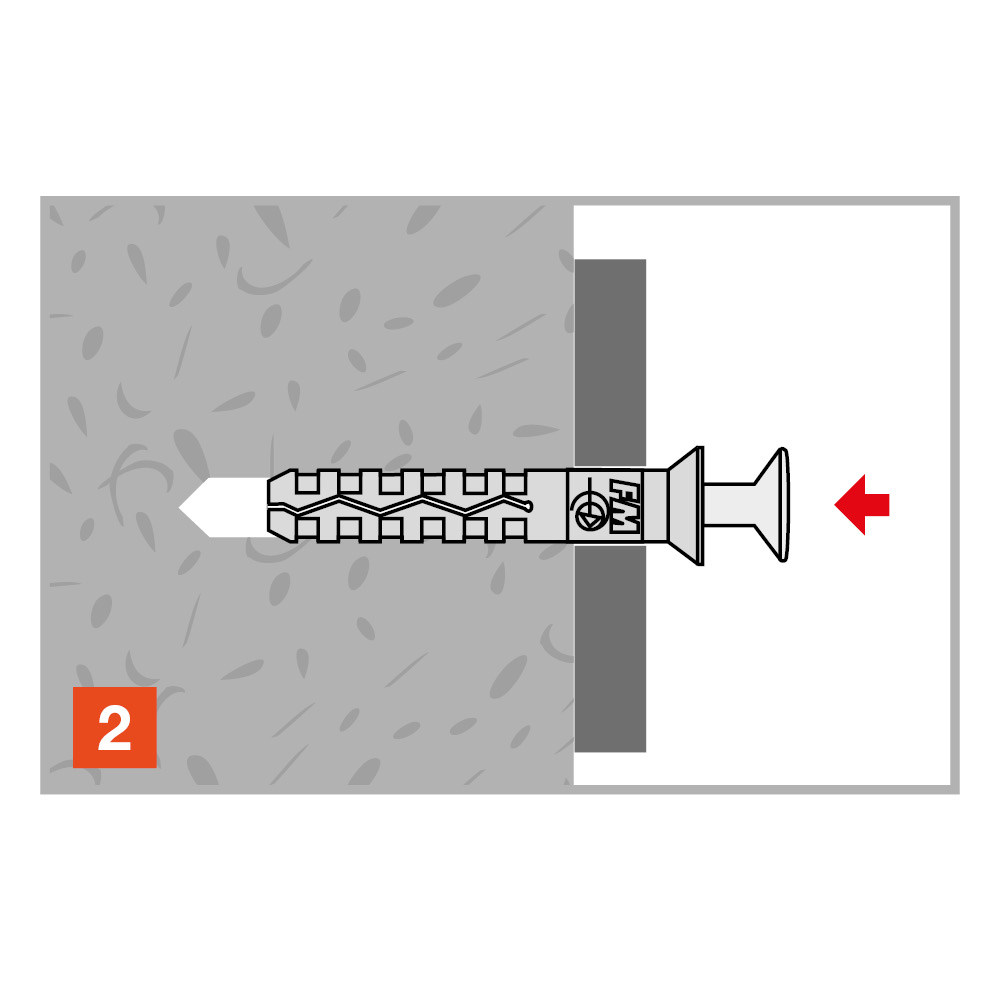

Montage

Avstånd och kantavstånd

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Min. edge distance [cmin] [mm]	Min. spacing [smin] [mm]
62200B0503000	TSS	Ø5x30*	50	50
62200B0504000	TSS	Ø5x40*	50	50
62200B0505000	TSS	Ø5x50*	50	50
62200B0604000	TSS	Ø6x40	100	100
62200B0605000	TSS	Ø6x50	100	100
62200B0606000	TSS	Ø6x60	100	100
62200B0608000	TSS	Ø6x80	100	100
62200B0806000	TSS	Ø8x60	100	100
62200B0808000	TSS	Ø8x80	100	100
62200B0810000	TSS	Ø8x100	100	100
62200B0812000	TSS	Ø8x120	100	100
62200B0814000	TSS	Ø8x140	100	100

* Not included in the approval

Installation data

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Ø borrhål [d0] [mm]	Min. håldjup [h₁] [mm]	Min. stödtjocklek [h_min] [mm]
62200B0503000	TSS	Ø5x30*	5	35	50
62200B0504000	TSS	Ø5x40*	5	35	50
62200B0505000	TSS	Ø5x50*	5	35	50
62200B0604000	TSS	Ø6x40	6	40	100
62200B0605000	TSS	Ø6x50	6	40	100
62200B0606000	TSS	Ø6x60	6	40	100
62200B0608000	TSS	Ø6x80	6	40	100
62200B0806000	TSS	Ø8x60	8	50	100
62200B0808000	TSS	Ø8x80	8	50	100
62200B0810000	TSS	Ø8x100	8	50	100
62200B0812000	TSS	Ø8x120	8	50	100
62200B0814000	TSS	Ø8x140	8	50	100
