Betonginfästning
Slagankare
TO

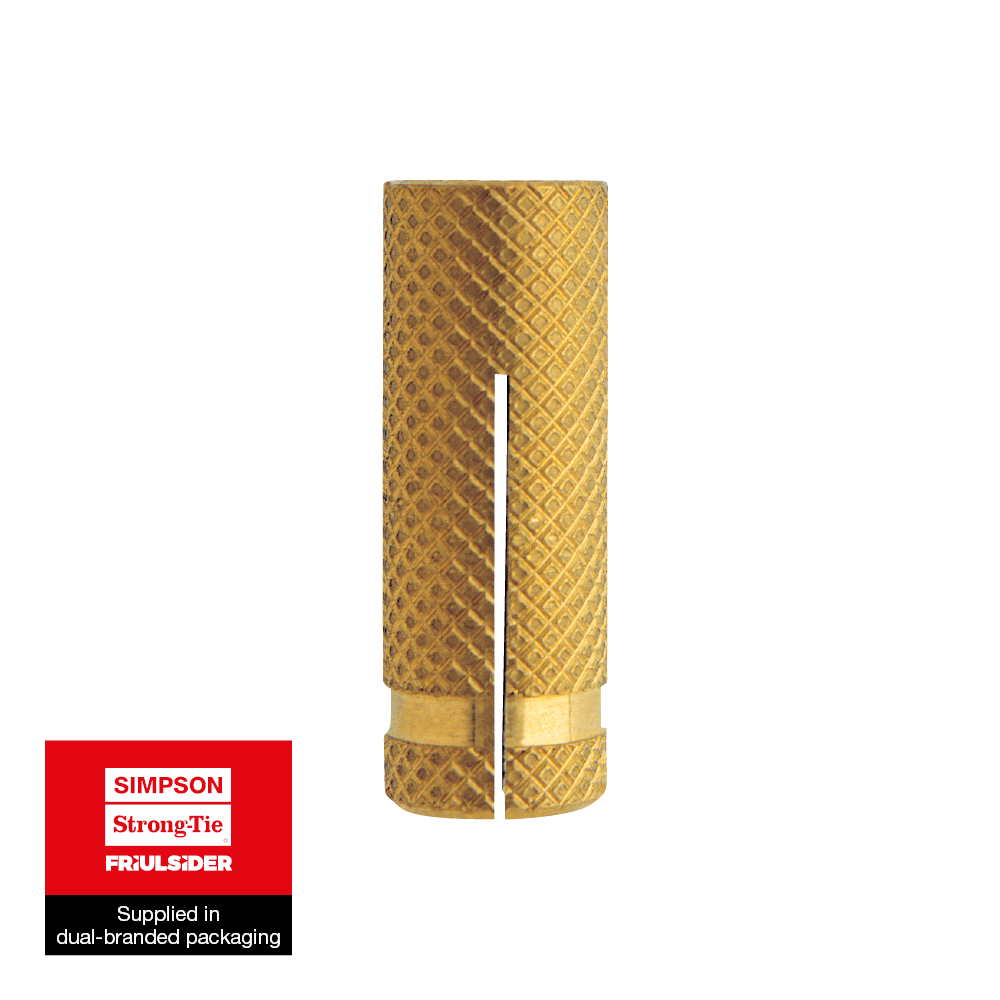

Slagankare mässing

TO slagankare i mässing är en mångsidig lösning för förankring av skruvar, bultar och gängade stänger med metriska gängor i massiva material.

Tekniskt datablad
Användningsklass 2
Laiton
Indoor
TO

Produktinformation

Bilder

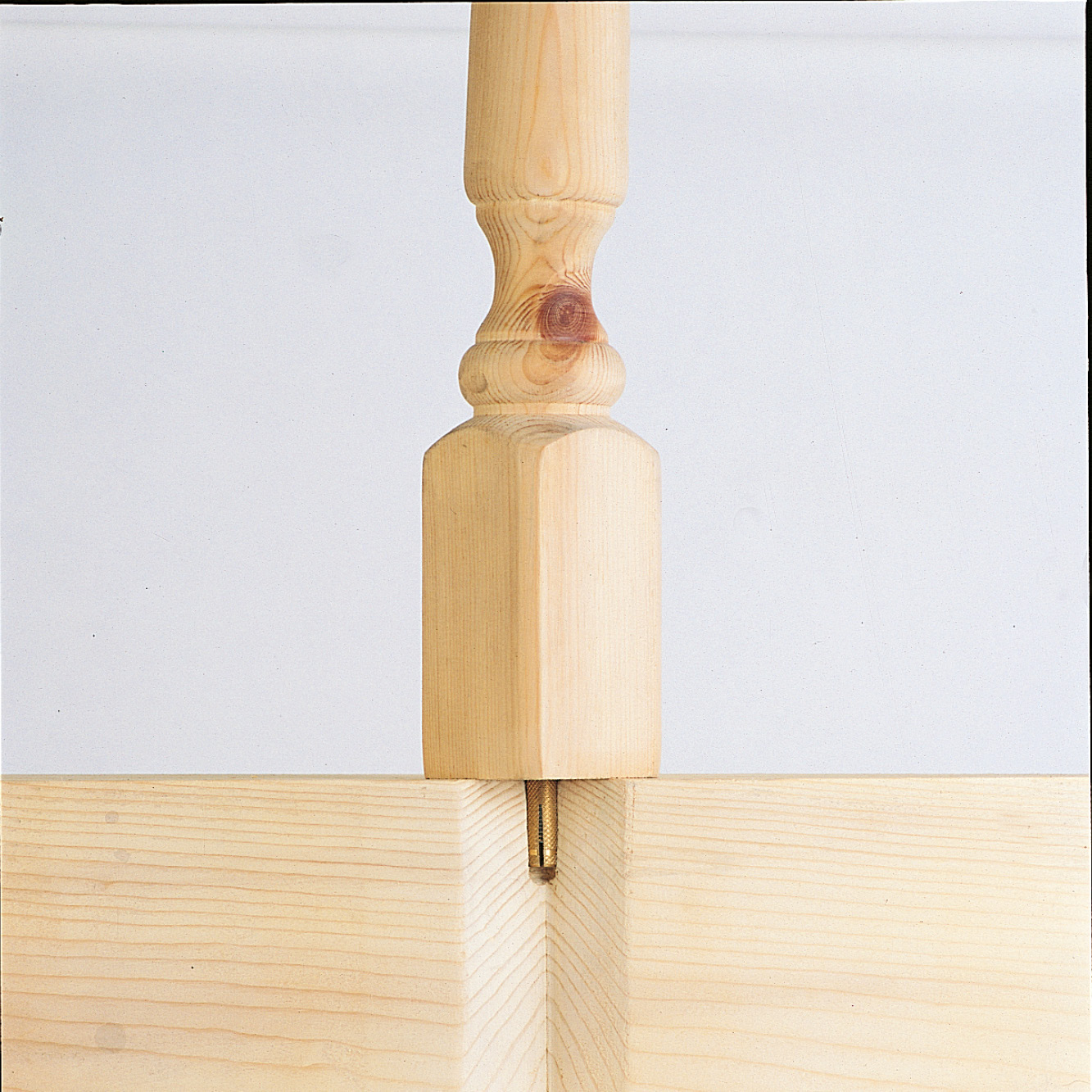

TO application image

Egenskaper

Material

Mässing

Fördelar

  • Utformad för perfekt expansion i ett flertal material
  • Räfflad yta för en stark förankring i basmaterialet
  • Reducerad längd för förankring i tunna material

Applikationer

Användningsområden

  • Ljusinstallationssystem
  • Timmerfogar
  • Lätta icke-bärande konstruktioner

Lämplig för

  • Osprucken betong
  • Mursten
  • Sten
  • Trä

Teknisk data

Dimensioner

TO Dim image

Product Dimension

Art. nr. Produktreferens Plug [Ø x L] Skruvdiameter x ankarlängd [dxL] [mm] Hålets diameter [do] [mm] Min. håldjup [h1] [mm] Nominellt infästningsdjup [hnom] [mm] Hålets diameter i fixturen [df] [mm] Min. stödtjocklek [hmin] [mm] Qty per box Vikt [kg]
7510000600000TO8x23M6x23830237602000.005
751000080000010x28M8x281040289801000.009
751000100000012x32M10x3212453211901000.014
751000120000015x38M12x38155038141001000.025

Recommended capacities - single anchor

Art. nr. Produktreferens Skruvdiameter x ankarlängd [dxL] [mm] Rekommenderad kapacitet Installationsdata
Spänning - Nrec Kantavstånd [ccr,N] [mm] Avstånd(5) - Scr,N [scr,N] [mm]
Concrete C20/25
7510000600000TOM6x230.96084
7510000800000TOM8x281.875105
7510001000000TOM10x322.388123
7510001200000TOM12x382.8100140

*These values are for guidance only

Produktdimension – D.I.Y

Table "Produktdimension – D.I.Y" cannot be displayed : no references available.

Montage

Montage

TO Installation1

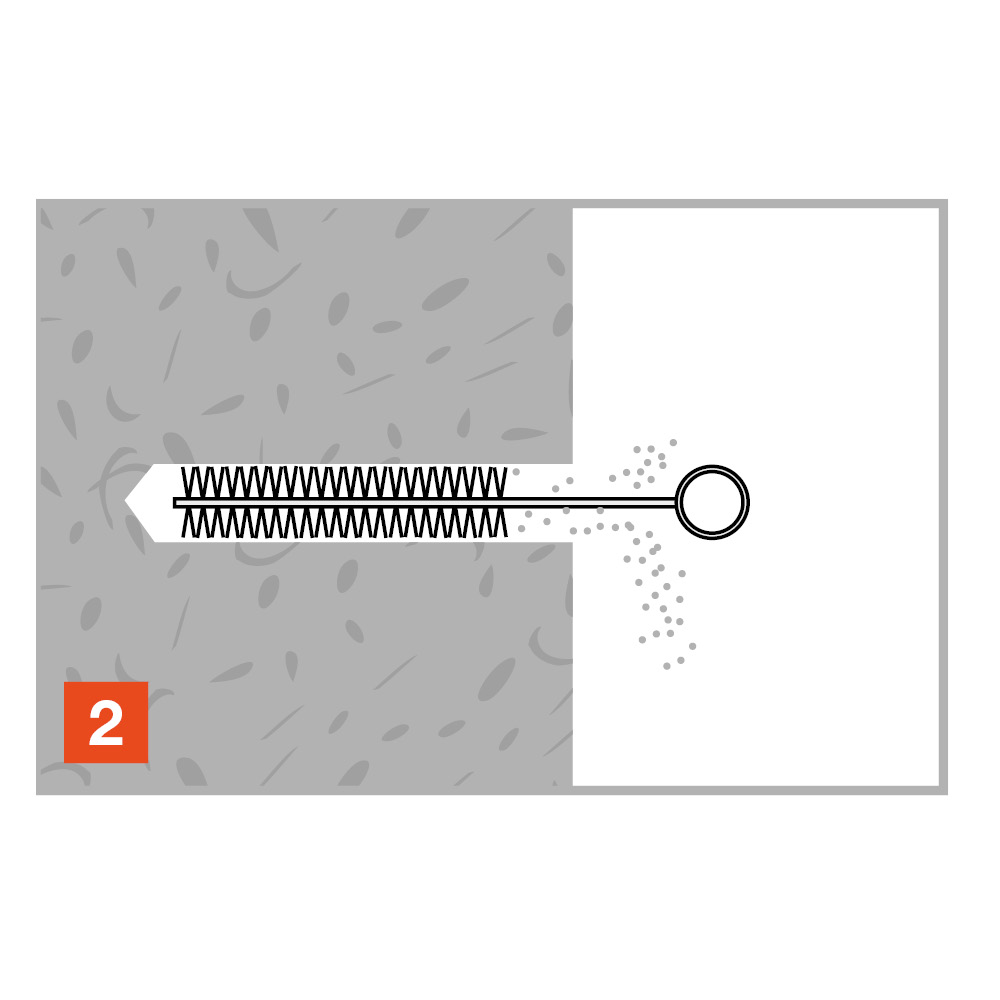

TO Installation2

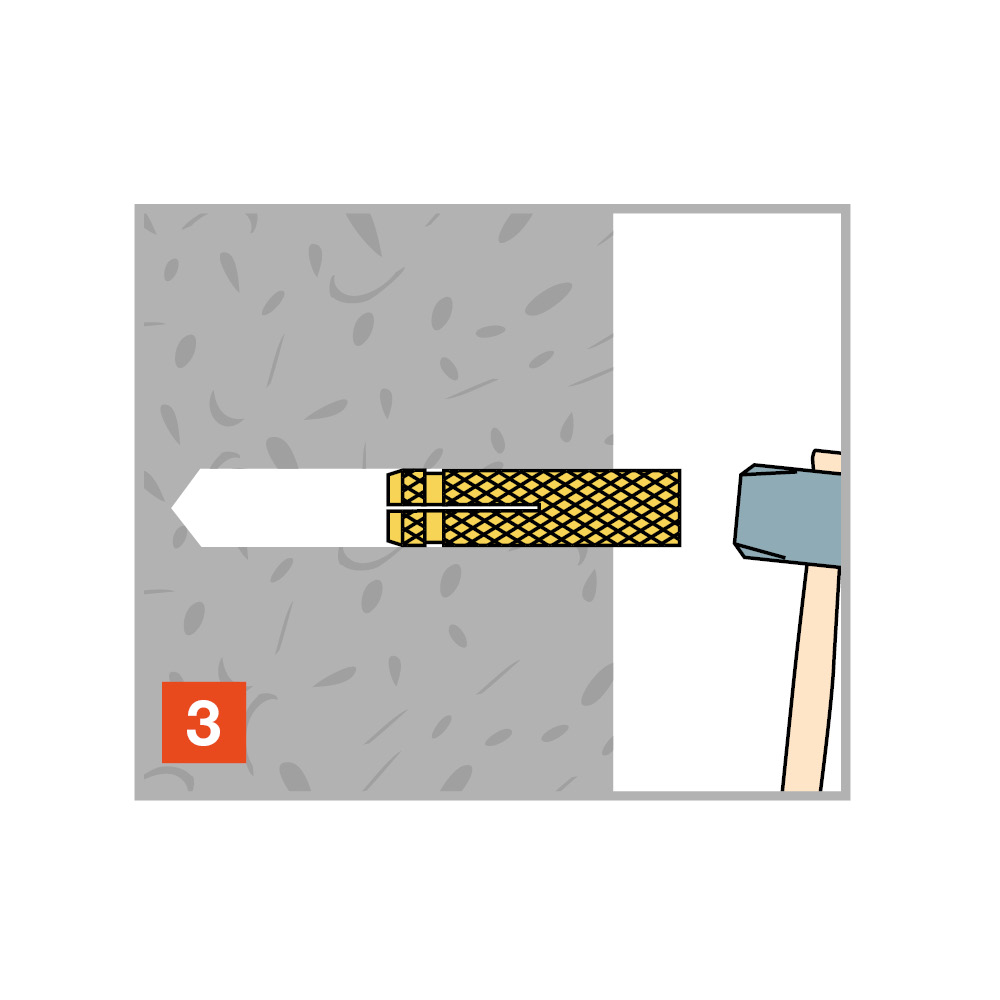

TO Installation3

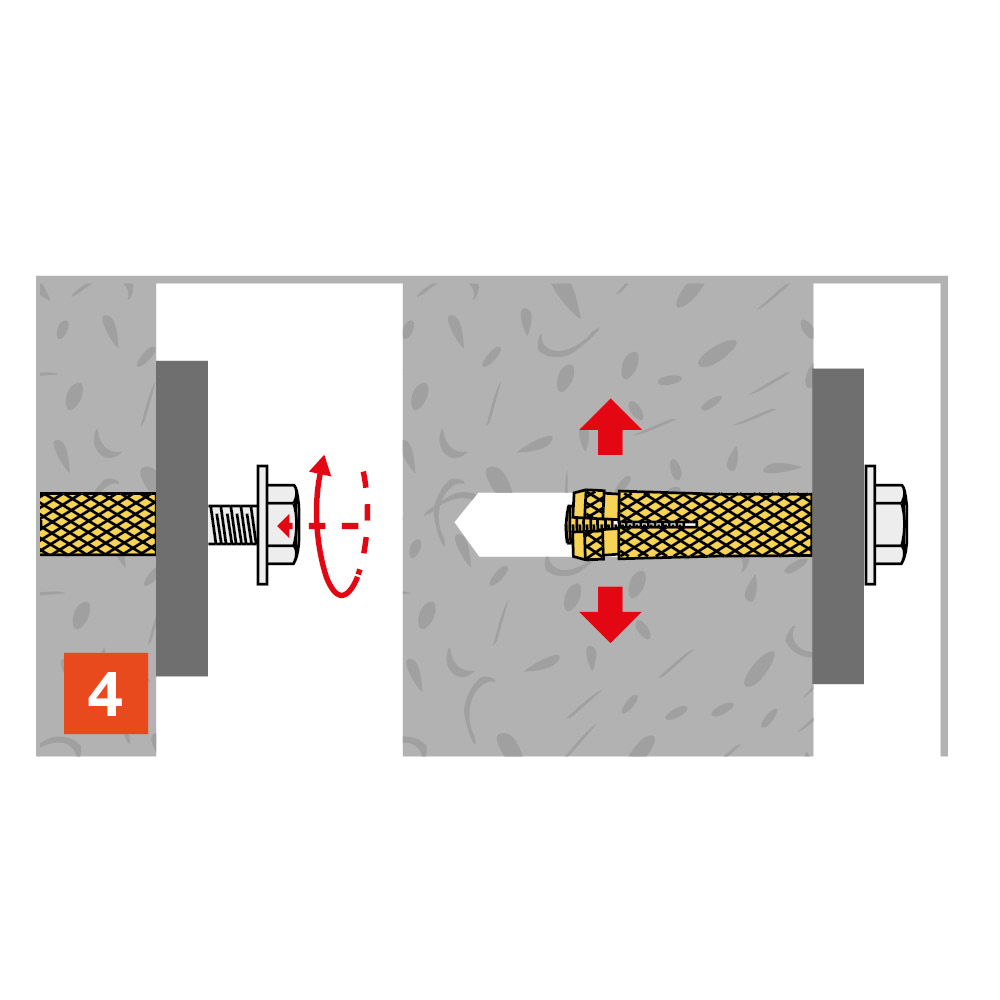

TO Installation4
