AC35350S

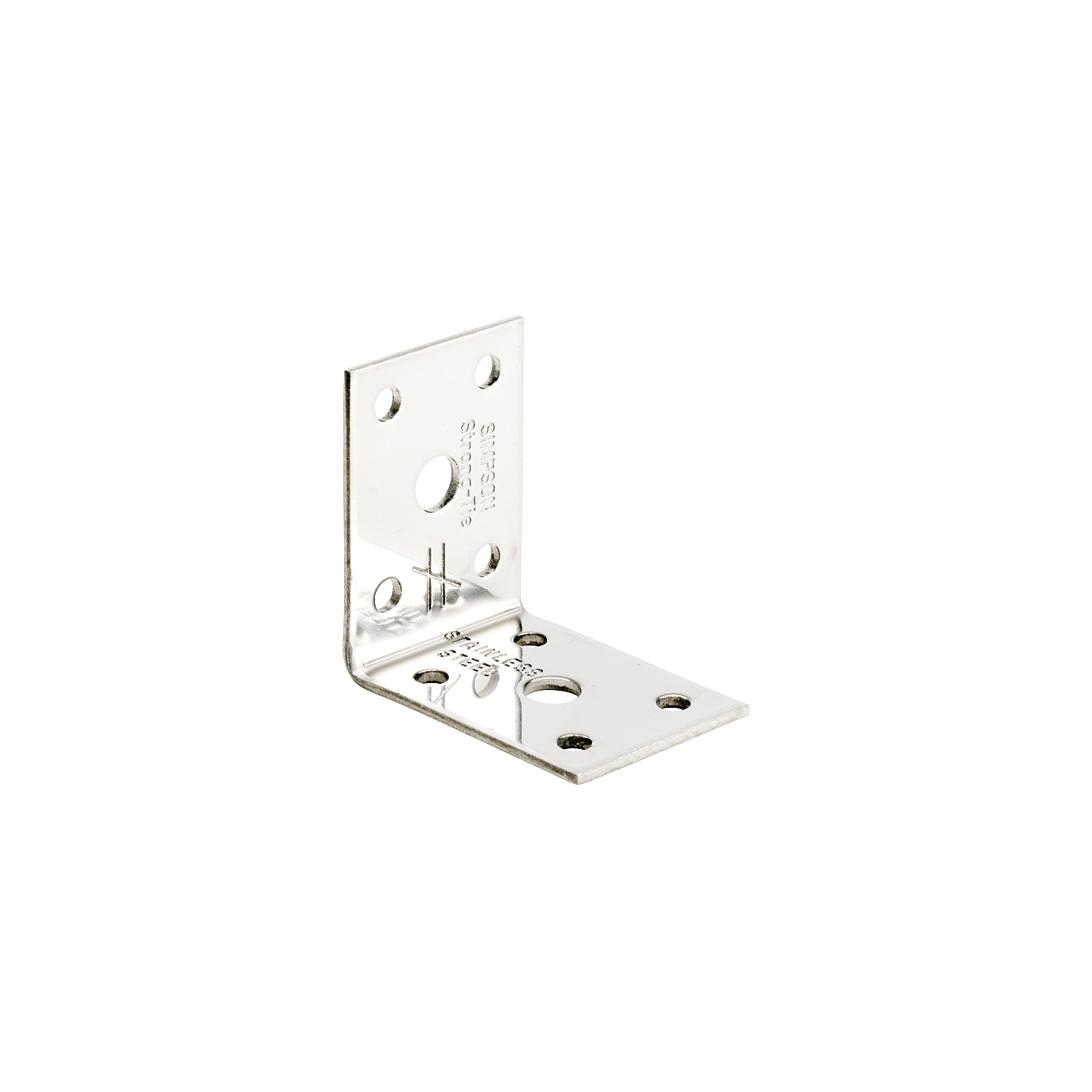

Rostfri vinkelbeslag AC35350

AC35350 vinkelbeslag används ved liten virkesdimensioner till balk-balksamlinger eller till samling mellan träbalk och betong.

Beslagen tillverkas av rostfri stålplåt, och används när det finns särskilda krav på korrosionstålighet, t.ex. i samband med tryckimpregnerat trä. De rostfria beslagens bärförmågor är samma som för beslagen i allmänt utförande.




Använd alltid två beslag per. samling.

Användningsklass 3
Rostfri

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Rostfri stålplåt (rostfri och syrafast kvalitet, AISI 316(L) / 1.4401(4))

Fördelar

  • Kompakt vinkel
  • Flera fastsättning alternativ - CNA ankarspik, CSA beslagskruvar eller M8 bultar

Applikationer

Monteras på

  • Trä-trä fogningar
  • Trä-betong fogningar



Användningsområden

  • Små virkesdimensioner till balkbalkfogar eller till fog mellan träbalk och betong

Teknisk data

Dimensioner

Dimensioner

Art. nr. Mått [mm] Hål, flik A Hål, flik B
A B C t Ø5 Ø8,5 Ø5 Ø8,5
AC35350S50503524141

Montage

Montage

Fastsättning

  • För fastsättning av rostfritt beslag används rostfri CNA4,0xℓ ankarspik eller rostfri CSA5,0xℓ beslagsskruv.
    (Observera att bärförmågan minskar vid användning av rostfri CSA beslagsskruv).
