AB55365S

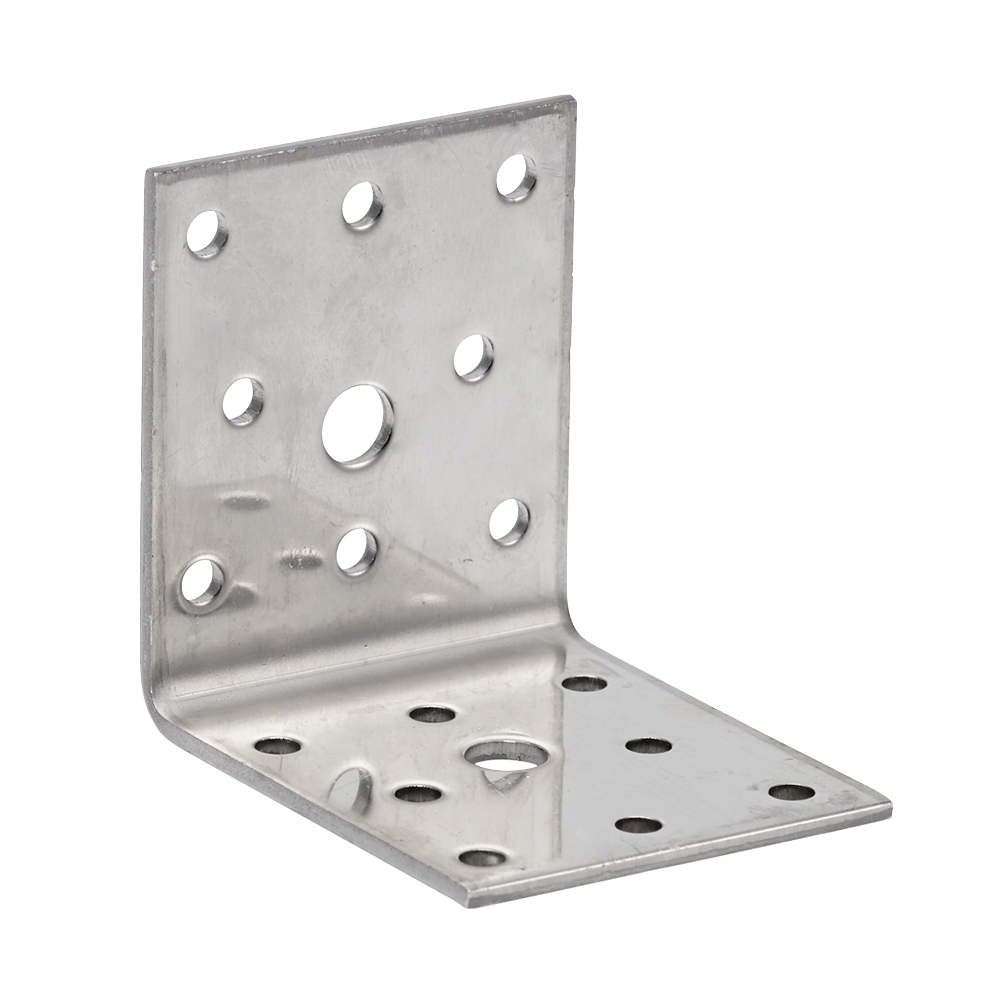

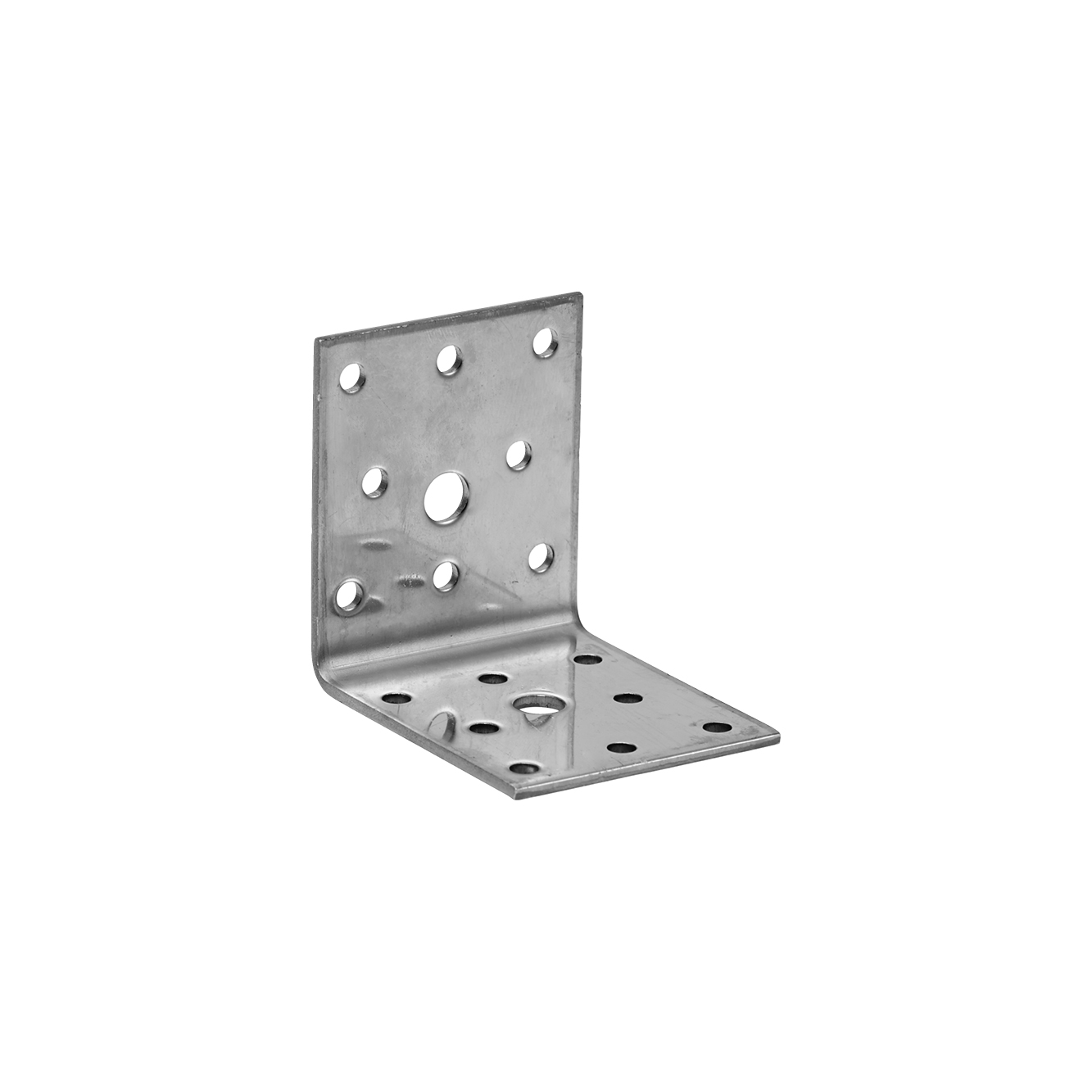

Rostfri vinkelbeslag 55365
De rostfria beslagen används när det finns särskilda krav på korrosionstålighet, t.ex. i samband med tryckimpregnerat trä. De rostfria beslagens bärförmågor är samma som för beslagen i allmänt utförande.
Användningsklass 3
Rostfri
EPD
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Mått
Dimensioner
| Referens | Mått | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Other | Mått[mm] | Hål, flik A | Hål, flik B | |||||||
| Antal per förp. | Vikt[kg] | A[mm] | B[mm] | C[mm] | t[mm] | Rund | Rund | |||
| -[mm] | Ø8.5[mm] | -[mm] | Ø8.5[mm] | |||||||
| AB55365S-B | 100.0 | 0.13 | 65 | 65 | 55 | 2.5 | 8 | 1 | 8 | 1 |
