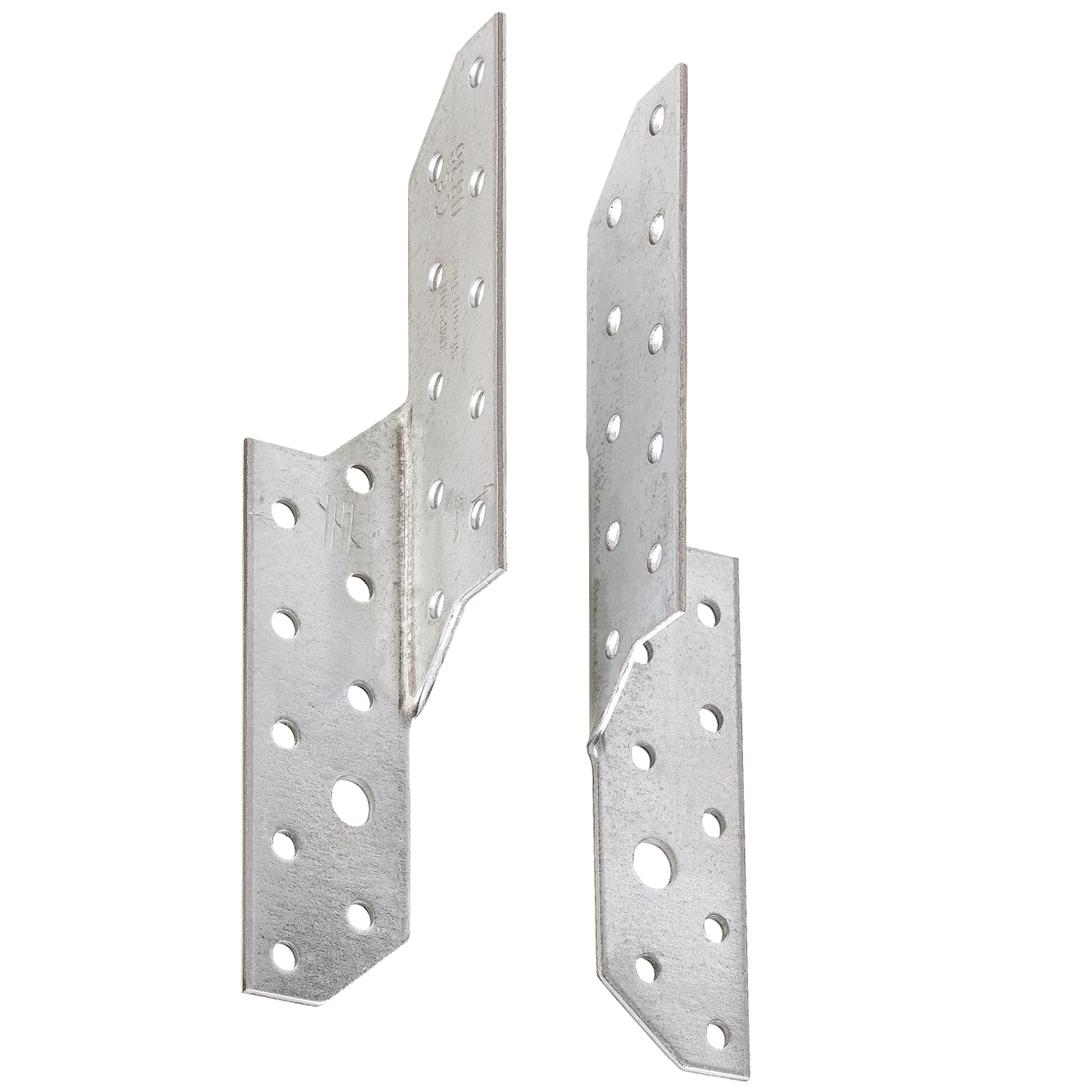

SPF-S

Rostfri takåsfäste

Rostfri SPF-takåsfäste används till förankring mot sug i balk-balkfogar. Beslagen kan också ta upp horisontella krafter. Beroende på belastningen används 2 eller 4 beslag per fog. Vid användning av 2 beslag placeras de diagonalt ovanför varandra. Beslagen framställs i höger- och vänsterutgåvor och säljs styckvis.

CE-märkt
Tekniskt avtal
Användningsklass 3
Rostfri och syrafast, A4

Produktinformation

Bilder

Egenskaper

Material

  • Rostfri syrafast

Fördelar

  • Beslagen kan också ta upp horisontella krafter
  • Rostfri beslag

Applikationer

Monteras på

  • Trä-trä

Användningsområden

  • Krysstag och -fogar av alla slag
  • Används till förankring mot sug i balk-balkfogar
  • Förankring av takåsar på balkar
  • Montering av ramverkstakstolar med liten spännvidd på hammarband (se även TRÆ 28 för ytterligare information)

Teknisk data

Dimensioner

Dimensioner

Art. nr. Dimensioner Hål
A B t Antal
SPF170LS17032.52510 + 10
SPF170RS17032.52510 + 10
SPF210LS21032.52514 + 14
SPF210RS21032.52514 + 14

Observera:
Beslagen framställs i höger- och vänsterutgåvor och säljs styckvis.


SPF...RS = höger utgåva, rostfri
SPF...LS = vänster utgåva, rostfri

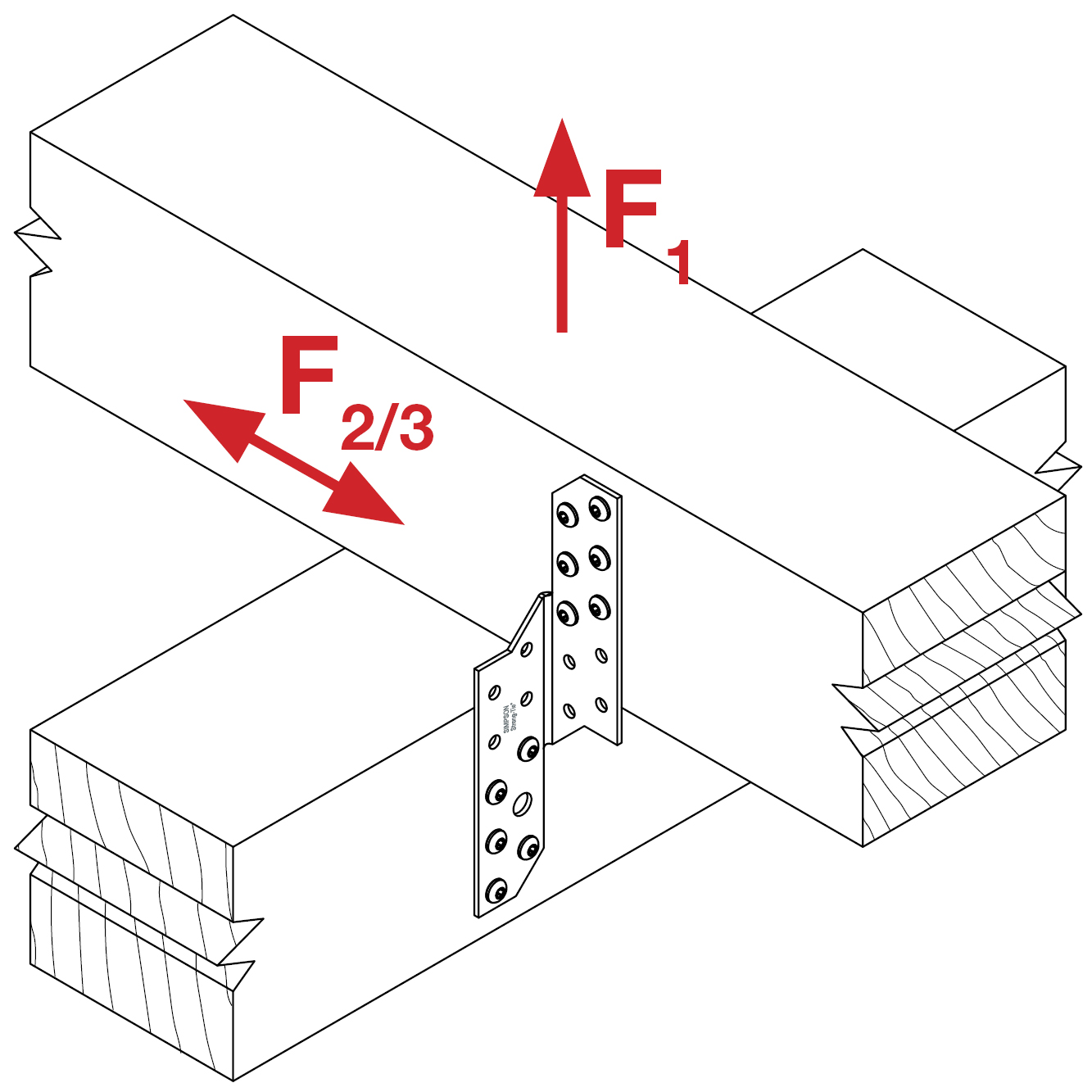

Bärförmåga

Art. nr. Karakteristisk bärförmåga, 2 SPF per fog [kN]
Antal CNA4,0x40 / per flik
4   (min. HB* = 88) 5   (min. HB* = 98) 7   (min. HB* = 118)
R1,k R2/3,k R1,k R2/3,k R1,k R2/3,k
SPF170LS8.52.7min (11.5 ; 12/kmod)3.5--
SPF170RS8.52.7min (11.5 ; 12/kmod)3.5--
SPF210LS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7
SPF210RS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7

*) HB = Minsta höjd av huvudbalken

Vid användning av 4 st. SPT-takåsfästen per fog kan tabellvärdena fördubblas.

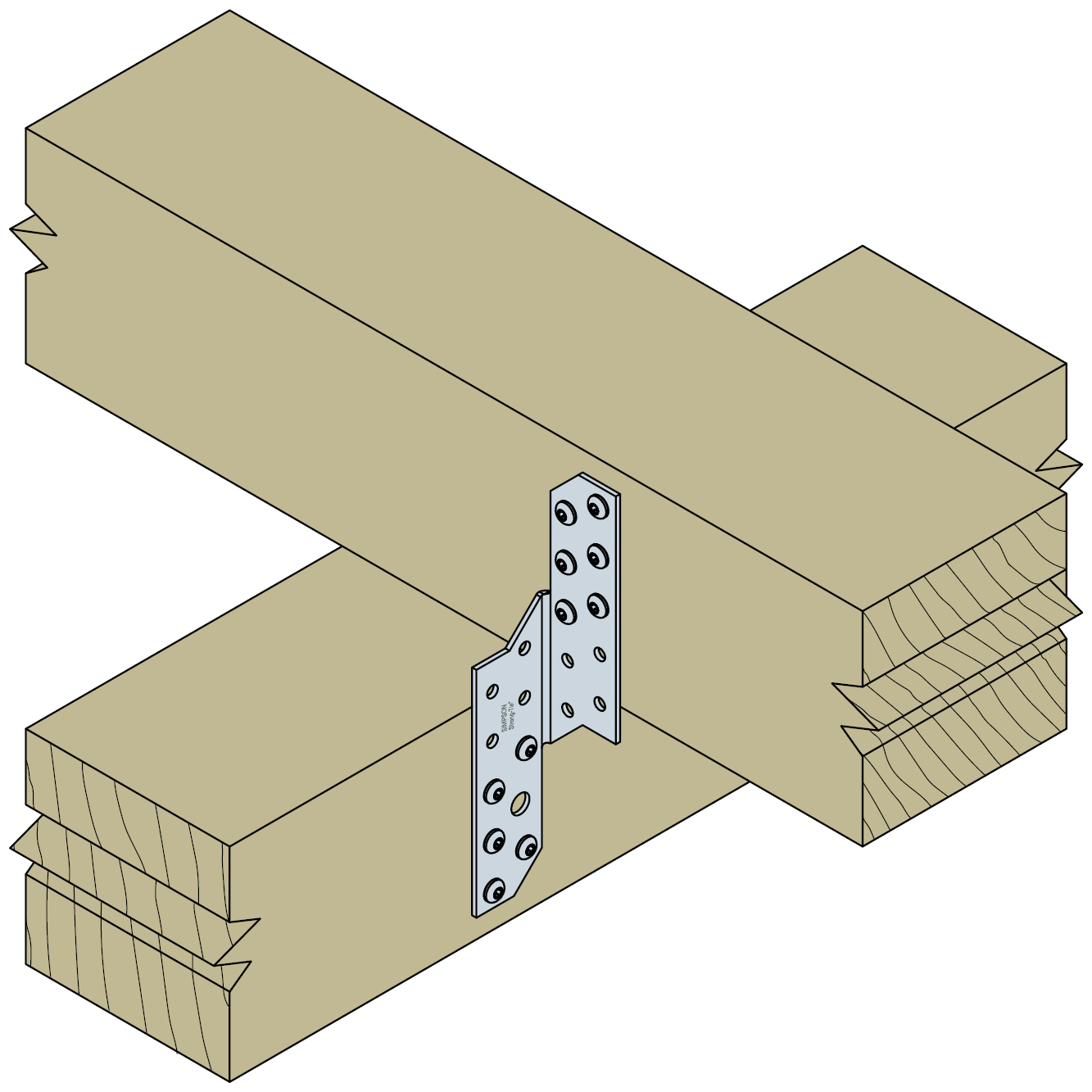

Montage

Montage

Fastsättning

  • CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagskruvar

Certifiering

European Technical Assessment (ETA)
