AB-S

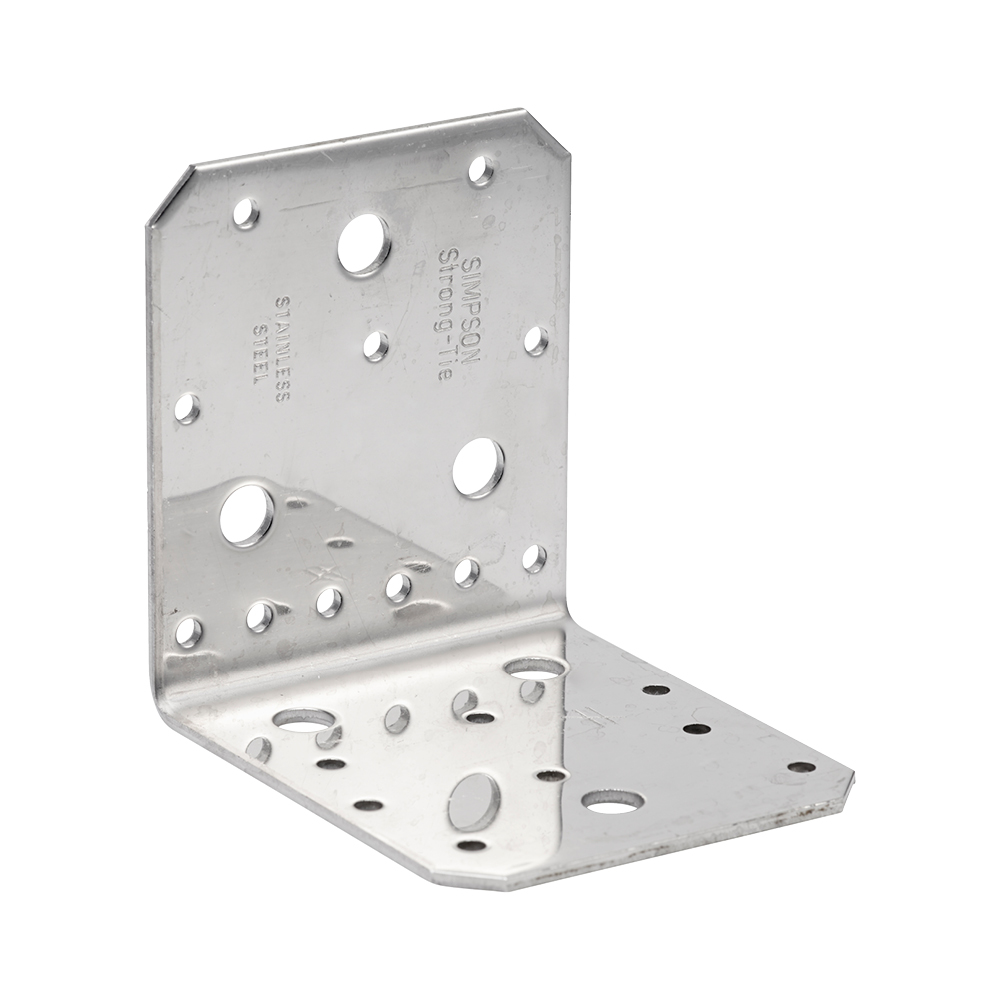

Rostfri (A4) vinkelbeslag utan förstärkning

De rostfria beslagen används när det finns särskilda krav på korrosionsbeständighet, t.ex. vid applikationer nära kusten. De rostfria beslagens bärförmågor är samma som för beslagen i allmänt utförande.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Rostfri och syrafast, A4

EPD

Produktinformation

Bilder

Egenskaper

Material

Rostfri stålplåt (rostfri och syrafast kvalitet, AISI 316(L) / 1.4401(4))

Fördelar

Rostfritt version
Vinkelbeslag till bärande konstruktioner

Applikationer

Monteras på

Trä-trä montering

Användningsområden

Används ved trä-trä montering
Används när det finns särskilda krav på korrosionstålighet, t.ex. i samband med tryckimpregnerat trä

Teknisk data

Dimensioner

Mått

Art. nr.	Mått [mm]				Hål, flik A			Hål, flik B			Antal per förpackning	Vikt [kg]
Art. nr.	A	B	C	t	Ø5 [mm]	Ø8.5 [mm]	Ø11 [mm]	Ø5 [mm]	Ø8.5 [mm]	Ø11 [mm]	Antal per förpackning	Vikt [kg]

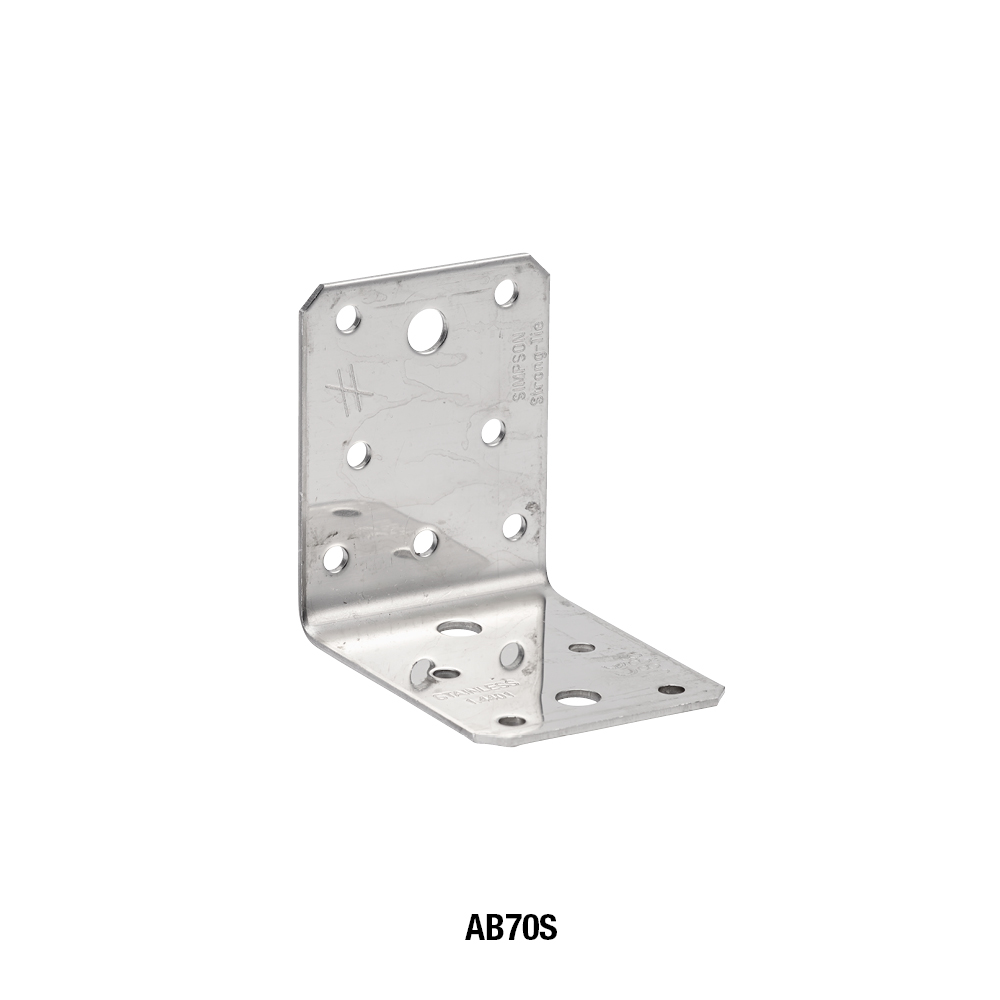

AB70S	70	70	55	2	4	2	-	7	1	-	100	0.11

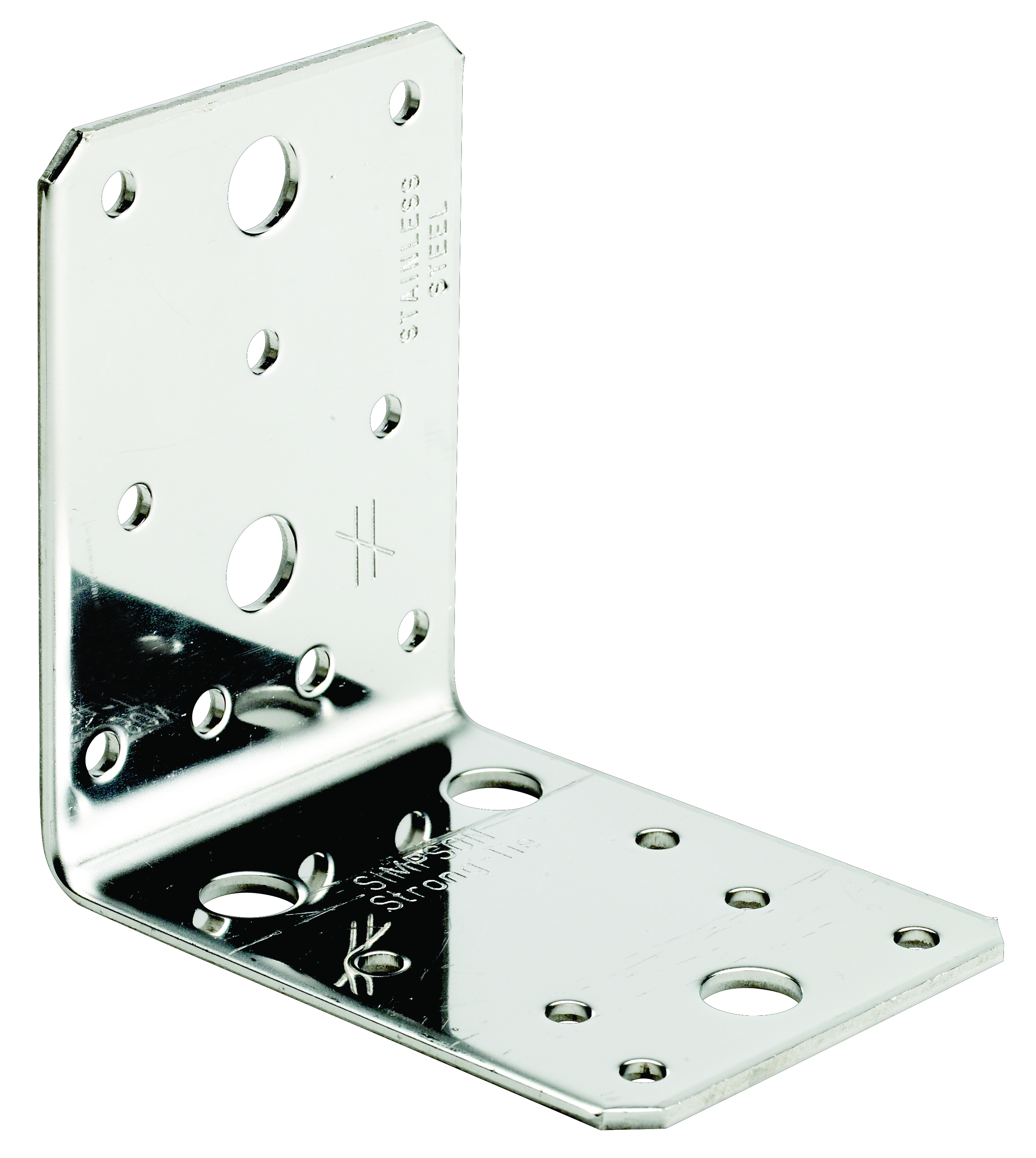

AB90S	88	88	65	2.5	6	-	3	9	-	2	100	0.2

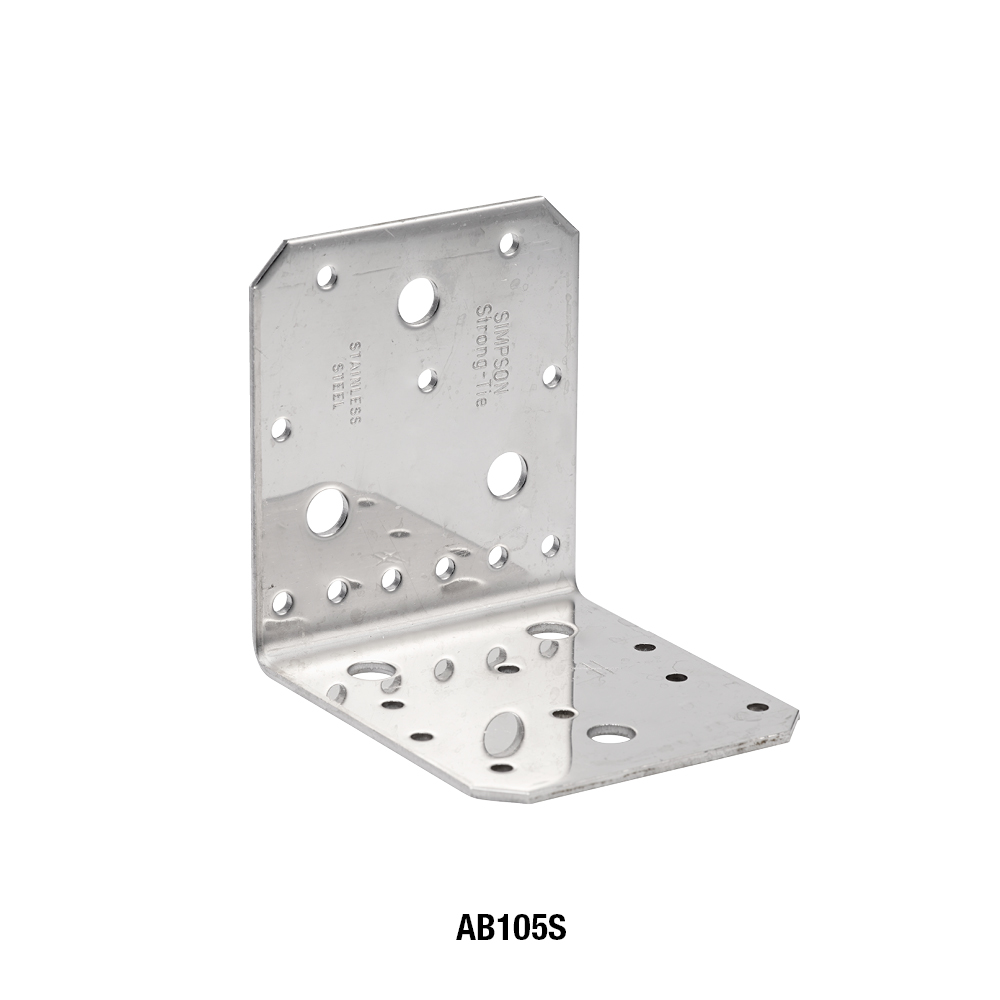

AB105S	103	103	90	3	8	-	3	11	-	3	50	0.38

Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning

Art. nr.	Karakteristisk Bärförmåga - Balk-Balk Fogningar - Fullständig Utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k				R_2.k = R_3.k				R_4.k = R_5.k⁽¹⁾
	-	-	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70S	4	7	3.1/kmod^0.3	3.8/kmod^0.3	5.0/kmod^0.3	-	-	5.3	-	-	1.4/kmod^0.3	-
AB90S	6	9	4.2/kmod^0.3	5.1/kmod^0.3	6.7/kmod^0.3	7.5/kmod^0.3, max: 6.9/kmod	6.8	7.1	9.4	10.4	1.9/kmod^0.3	2.5/kmod^0.5
AB105S	8	11	7.0/kmod^0.3	8.5/kmod^0.3	11.2/kmod^0.3	12.7/kmod^0.3	12.2	13.3	16.9	18.1	3.3/kmod^0.3	4.7/kmod^0.3

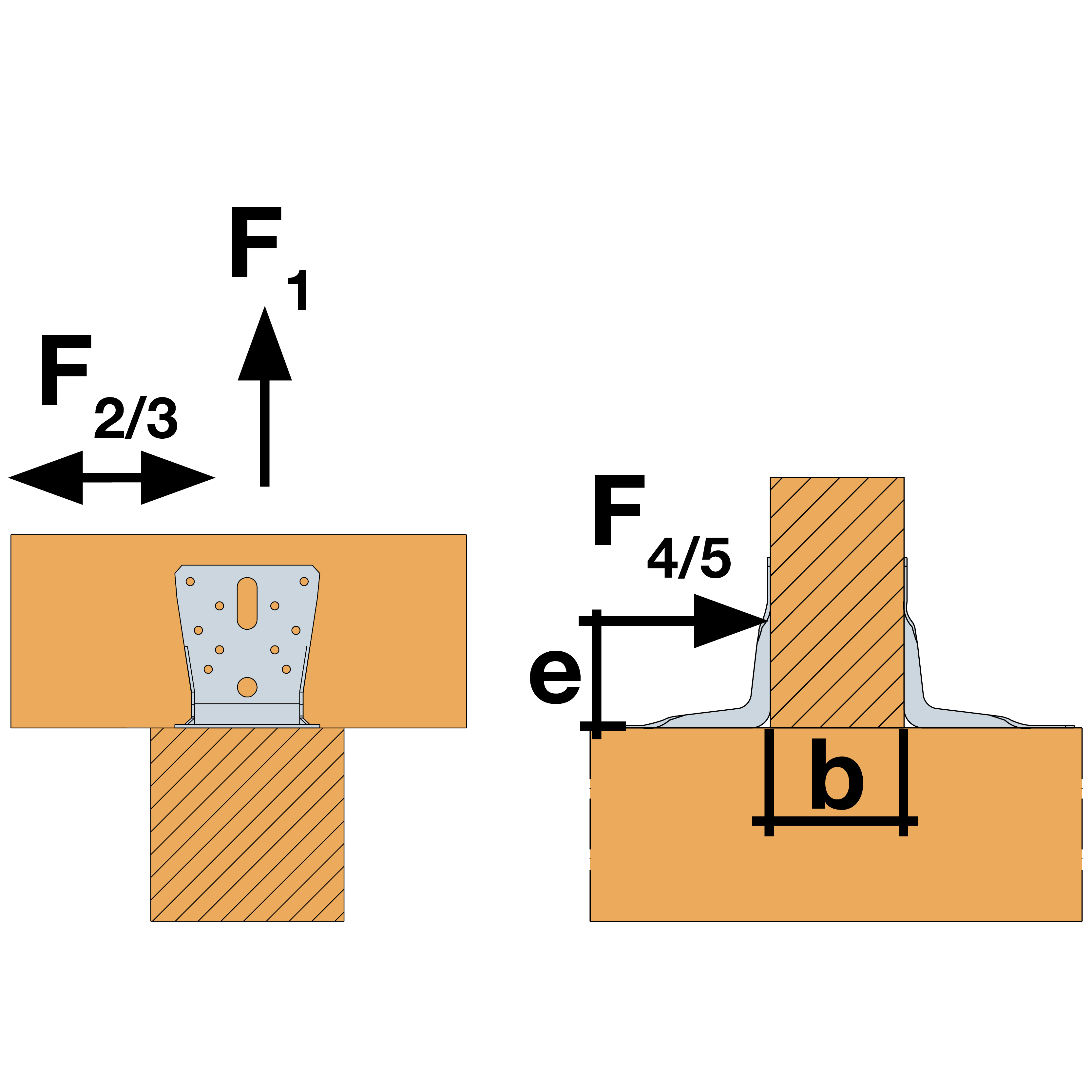

1) R_4/5,k är bestämt för balkbredd b = 75 mm och excentricitet e = 130 mm. För andra värden av a och b, se ETA'en på www.strongtie.se

Karakteristisk bärförmåga - Balk-balk fogningar - Delvis utspikning

Art. nr.	Karakteristisk bärförmåga - balk-balk delvis utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k		R_2.k = R_3.k		R_4.k = R_5.k
	-	-	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70S	2	3	3.8/kmod^0.3	-	3.8	-	1.4/kmod^0.3	-
AB90S	4	4	3.1/kmod^0.3	4.4/kmod^0.3	5.5	7.3	1.2/kmod^0.5	1.7/kmod^0.3
AB105S	4	5	5.2/kmod^0.3	7.4/kmod^0.3	4	7.5	2.1/kmod^0.5	2.9/kmod^0.4

kmod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör.

* är bestämt för balkbredd b = 75 mm och excentricitet e = 130 mm. För andra värden av b och e, se hemsidan.

Om åsen är förhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med bara ett vinkelbeslag hälften av bärförmågan. Om åsen kan rotera, se ETA på hemsidan.

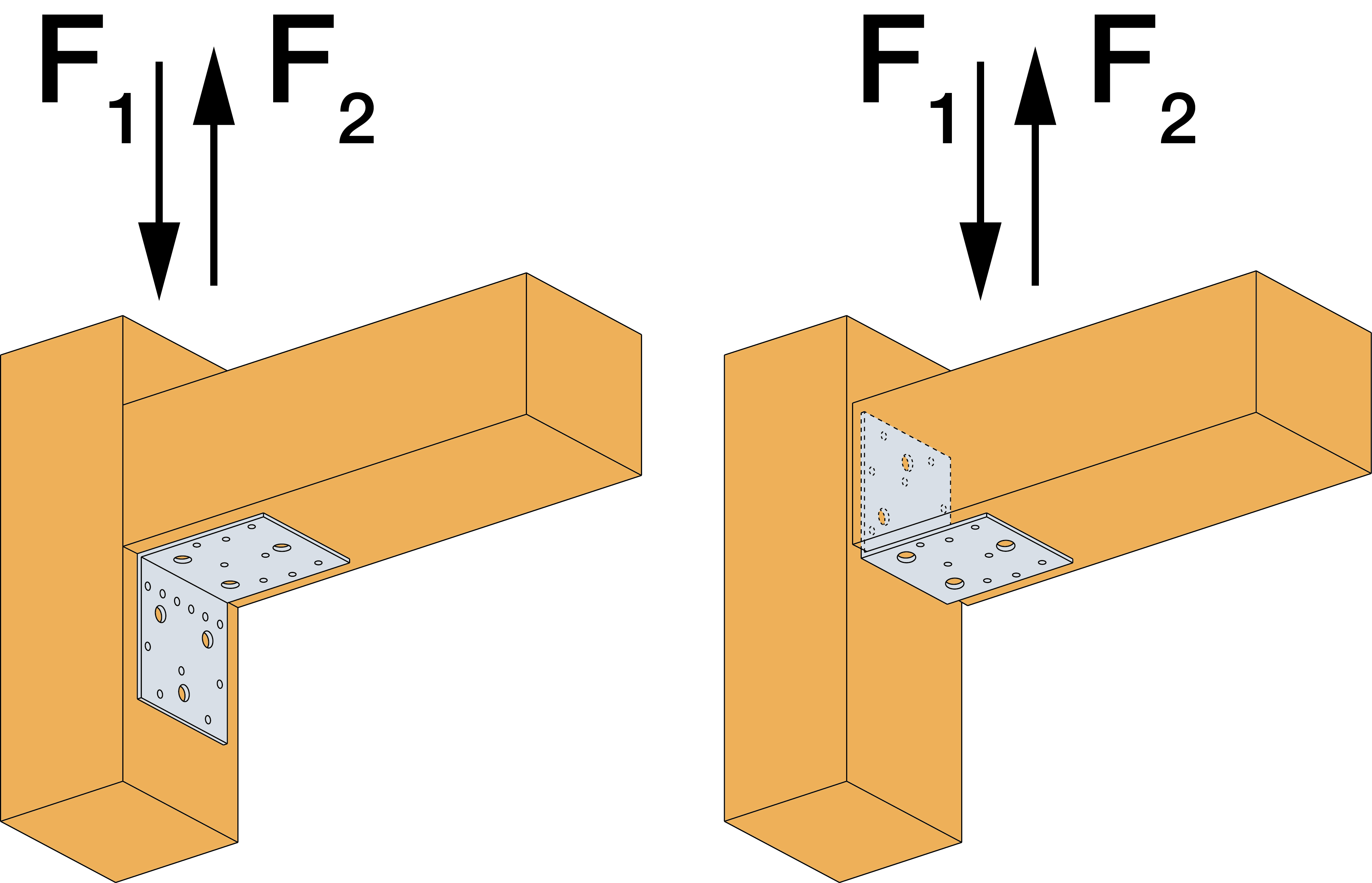

Karakteristisk bärförmåga - balk-stolp fogningar

Art. nr.	Karakteristisk bärförmåga - balk-stolp fogningar		Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN]
	Utspikning		R_1.k				R_2.k = R_3.k
	Flik A	Flik B	Flik vänd neråt		Flik vänd uppåt		CNA4.0x40	CNA4.0x60
	-	-	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB90S	4	4	4.0/ kmod^0.75	4.0/ kmod^0.75	5.2/ kmod^0.55	5.2/ kmod^0.55	0.7/ kmod	0.7/ kmod
AB105S	6	5	8.1/ kmod^0.75	8.1/ kmod^0.75	10,0; max:9,8/ kmod	9.4/ kmod^0.6	1.4/ kmod	1.4/ kmod

kmod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör.

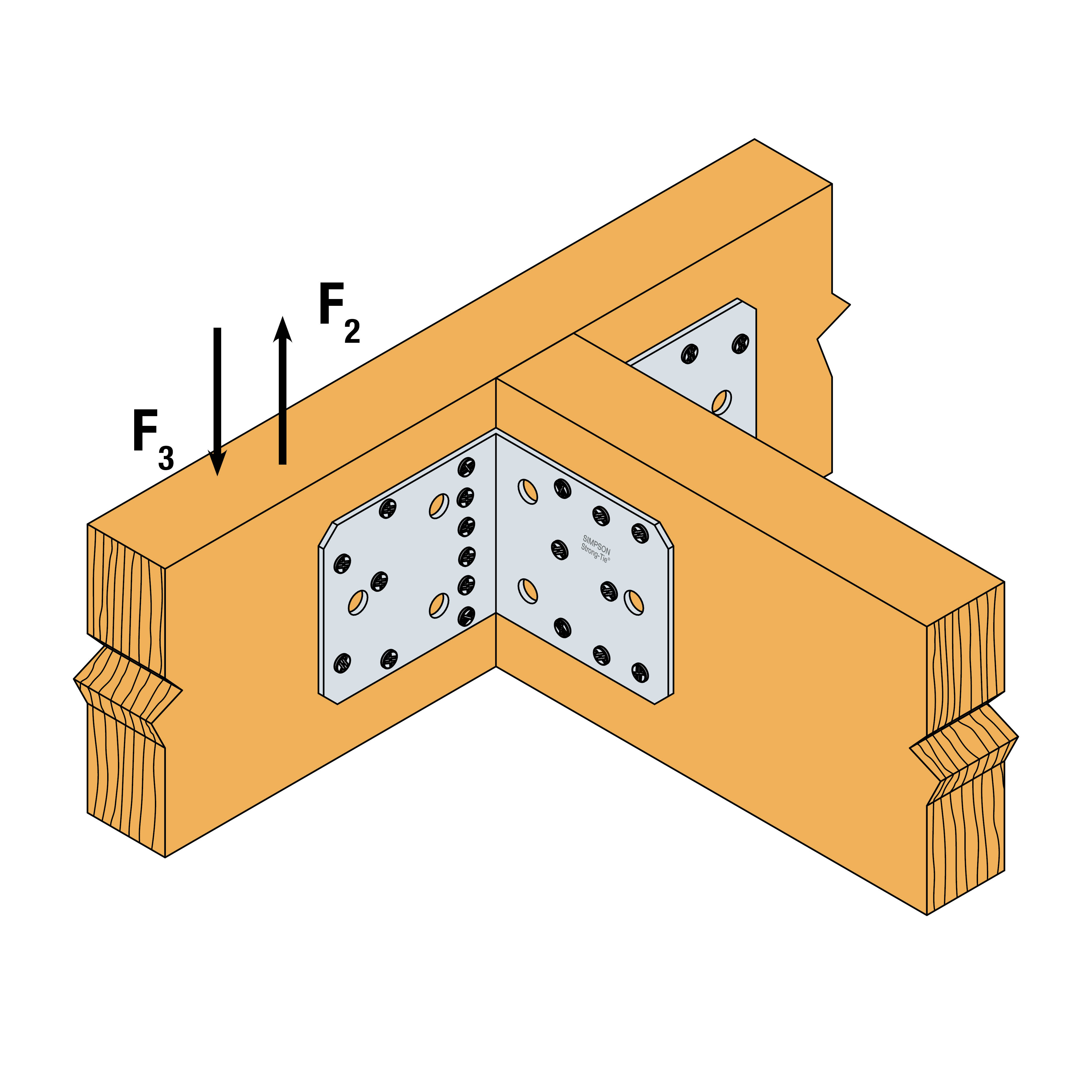

Utväxling

			Karakteristisk bärförmåga [kN] 2 vinkelbeslag per fog
Art nr.	Förband typ	Antal (per beslag)
AB90	CNA4,0x40	9 + 6	7.2
AB105	CNA4,0x60 CNA4,0x40 CNA4,0x60	9 + 6 11 + 8 11 + 8	10.2 13.3 18.1

Karakteristisk bärförmåga - Utväxling

Art. nr.	Karakteristisk bärförmåga - Utväxling
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_2.k = R_3.k
	-	-	CNA4.0x40	CNA4.0x60
AB90S	9	6	7.2	10.2
AB105S	11	8	13.3	18.1

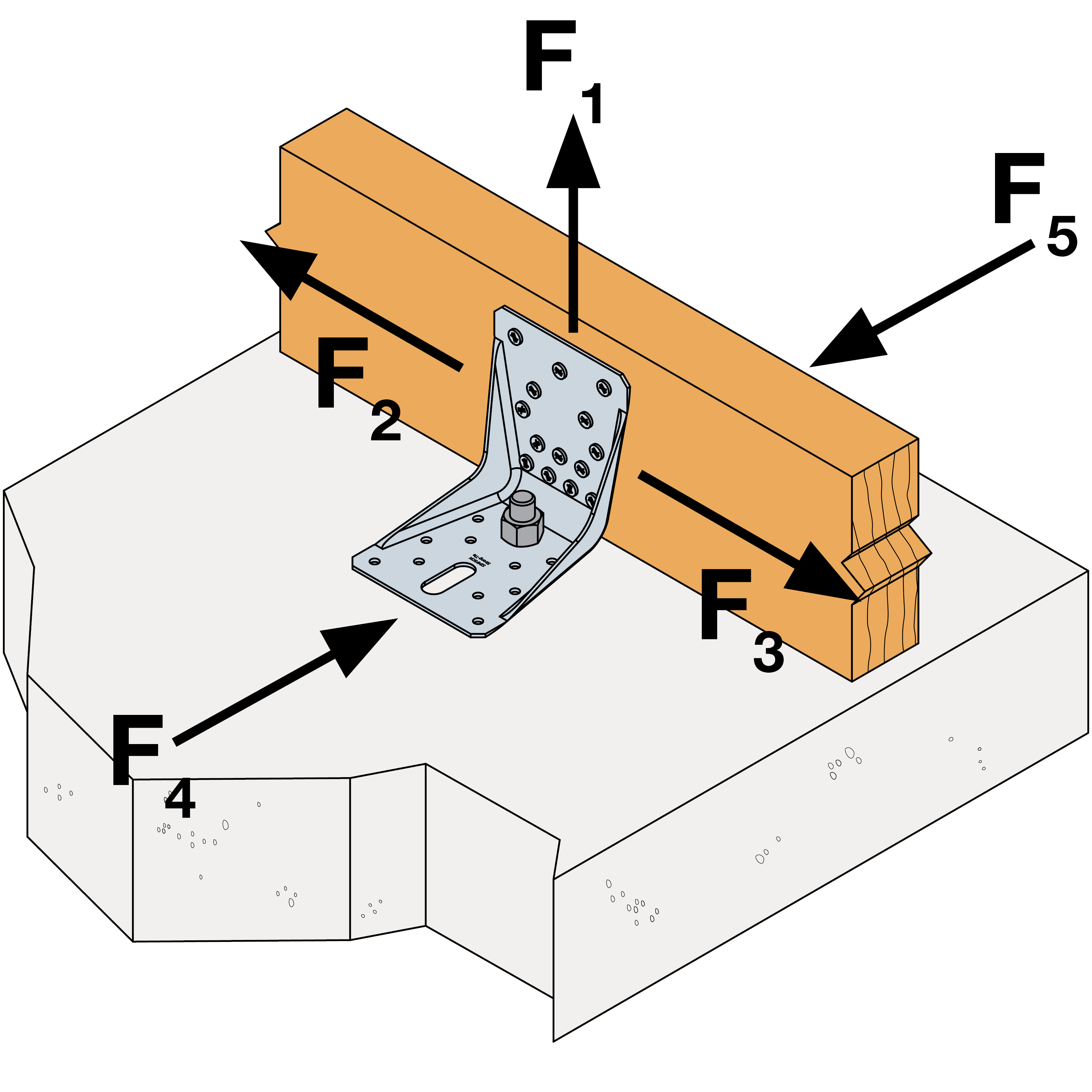

Karakteristisk bärförmåga

Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar
	Utspikning				Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1.k				R_2.k = R_3.k
	-	Typ	-	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB90S	5	CNA*	2	Ø10	5.4/kmod	5.4/kmod	5.4/kmod	5.4/kmod	4.73	5.03	6.3	6.66
AB105S	5	CNA*	2	Ø10	min(12.3 ; 11.3/kmod)	min(13.7 ; 11.3/kmod)	min(17.5 ; 11.3/kmod)	min(19.7 ; 11.3/kmod)	4.8	5.1	6.4	6.8

-

Art. nr.	-
	Utspikning		- [kN]
	Flik A	Flik B	R_1.k		R_2.k = R_3.k
	-	-	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AB90S	6	9	4.3	6.9	6.8	9.4
AB105S	8	11	7.2	11.5	12.2	16.9

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities.

-

Art. nr.	-
	Utspikning				- [kN]
	Flik A		Flik B		R_1.k		R_2.k = R_3.k
	-	Typ	-	Typ	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AB90S	5	CNA*	2	Ø10	6	6	4.7	6.25
AB105S	5	CNA*	2	Ø10	12.3	12.5	4.9	6.4

Montage

Fastsättning

För fastsättning av rostfritt beslag används rostfri CNA4,0xℓ ankarspik eller rostfri CSA5,0xℓ beslagsskruv
(Observera att bärförmågan minskar vid användning av rostfri CSA beslagsskruv)
