MTH

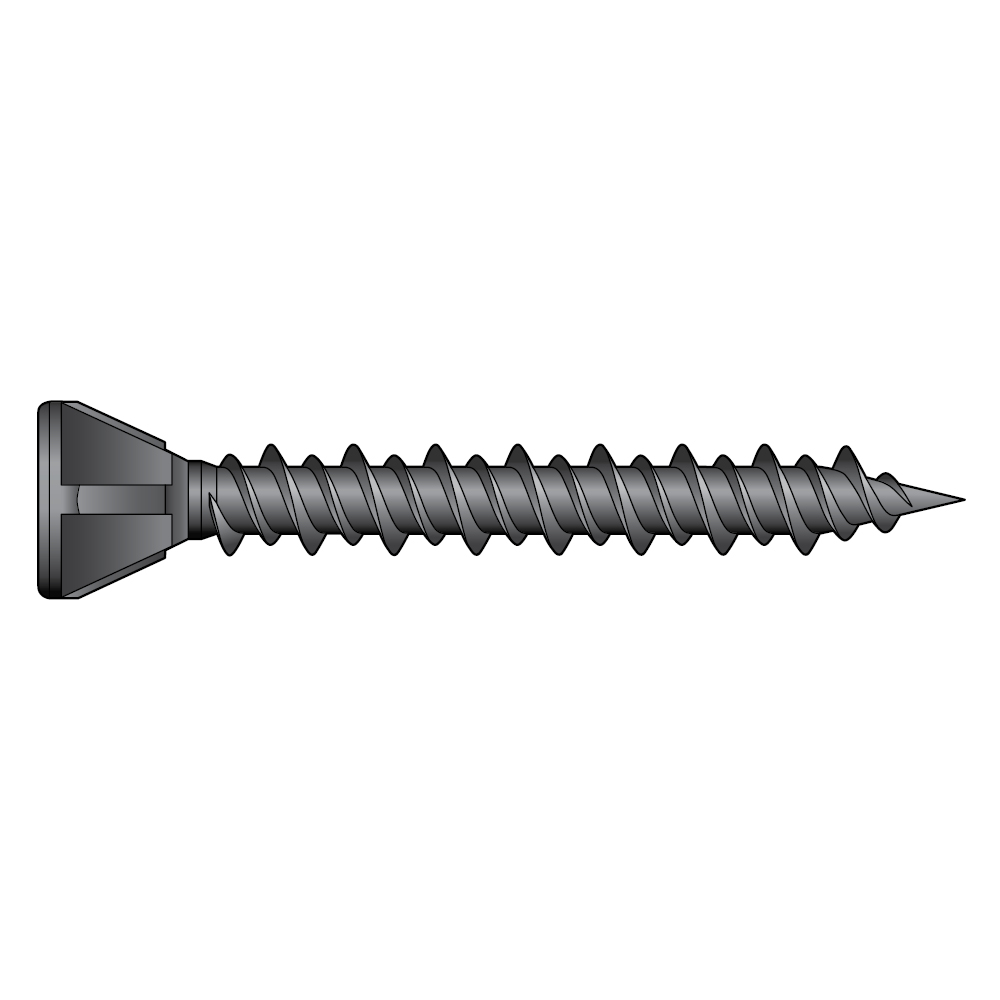

Quik Drive - Fibergipsskruv, ett lager

MTH skruvar har utvecklats för snabbt montage av fibergipsskivor mot trä och för trä mot träapplikationer (undergolv etc.)

Tekniskt datablad

CE-märkt

Användningsklass 1

Acier phosphaté

Yellow electro-galvanized steel

Indoor

EPD

Produktinformation

Bilder

Egenskaper

Material

Grå fosfat ytbehandling

Fördelar

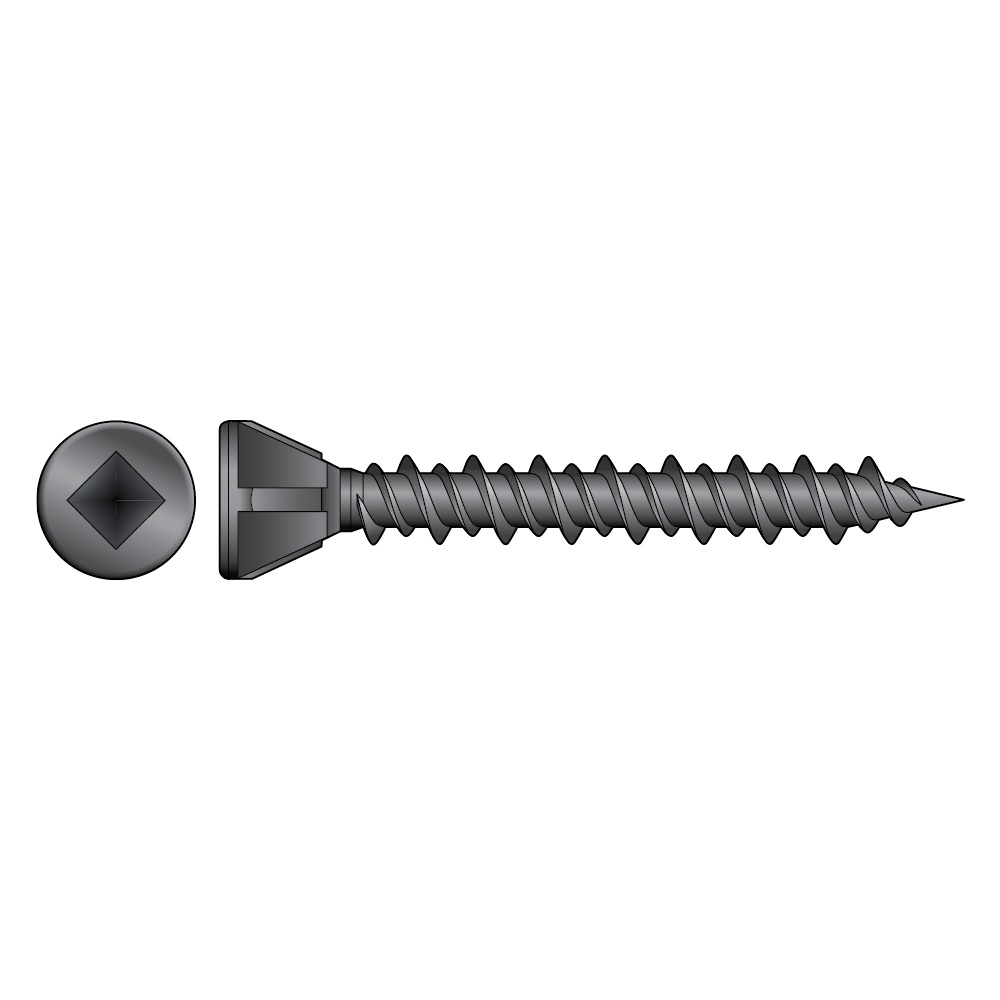

Modifierat trimhuvud för enkel försänkning i underlaget
Borrspets som lätt tar sig in i träet utan förborrning
High-low gängor för montering på trä eller stål
Med en diameter på 3,8 mm bryts inte skruven när den dras åt
CE-märkt enligt EN14566 & EN14592: värden för laster på stål och trä (avskalning och förskjutning)

Ny

Nya MTHZ19E 19 mm bandad golvskruv.

Att använda fästelement som är längre än nödvändigt kan leda till att skruvar sticker ut genom undersidan av golvbrädorna. Detta kan orsaka alla möjliga problem, inklusive skador på vattenrör, kablar och golvvärme. Den 19 mm golvskruven är ett säkrare sätt att fästa 6 mm plywood samtidigt som den ger ett överlägset hållfasthet som endast en skruv kan erbjuda, och eliminerar golvknarr, golvlyft och utdragning som kan uppstå vid användning av spik. Med 50 skruvar per remsa blir det mindre tid för omladdning och installationstiden minskar avsevärt. Bandningsdesignen innebär att inga skruvar missas och inget spill uppstår. Denna skruv har en annan bandning än de andra MTH-skruvarna och kräver därför en annan Quik Drive-adapter - QDBPC19EF.

Applikationer

Monteras på

Massivt trä, kompositträ, limträsbalkar
Fibergipsskivor på väggar og tak
Metallskenor fra 0,8-1,20 mm.

Användningsområden

Till fiberskivor eller Fermacell på trä/stål

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Ø Huvud [mm]	Ø Gänga [mm]	Längd [mm]	Antal skruvar/band	Antal skruvar/förp.	Rotationshastighet max. [tr/min]	Rotationshastighet max. [U/Min.]	Kompatibla verktyg
MTH25E	6.9	3.8	25	30	2500	2500	2500	QDPRO51E / QD76KE
MTH32E		3.8	32	30	2500	1000 - 2500	1000 - 2500	QDPRO51E / QD76KE
MTH32SE		3.8	32	30	2500	2500	2500	QDPRO51E / QD76KE

Mekaniska egenskaper (EN14592)

Art. nr.	Characteristic moment of elasticity - M_y,k [My,k] [kNmm]	Characteristic pullout parameter [fax,k] [N/mm²]	Characteristic head traversal parameter [fhead,k] [N/mm²]	Characteristic pulling capacity [ftens,k] [kN]	Characteristic resistance to torsion - R_tor,k [ftor,k] [Nm]
MTH25E	-	-	-	-	-
MTH32E	2	11.5	13.7	4.7	2.7
MTH32SE	-	-	-	-	-

Produktdimension Storbritannien

Art. nr.	Fastener dimensions [mm]			Qty per Strip	Qty per Box	Recommended RPM	Quik Drive-tillbehör	Vikt [kg]
Art. nr.	d_h	d	l	Qty per Strip	Qty per Box	Recommended RPM	Quik Drive-tillbehör	Vikt [kg]
MTH25E	6.9	3.8	25	30	2500	2500	QDPRO51E / QD76KE	0.002
MTH32E		3.8	32	30	2500	2500	QDPRO51E / QD76KE	0.002
MTH32SE		3.8	32	30	2500	2500	QDPRO51E / QD76KE	4.9

MTH = grey phosphate coating
MTHZ = yellow zinc plated coating

Karakteristiska kapaciteter på metall – DE

Art. nr.	Anslutning till metall
	Användning	dra ut		Huvuddragning		shear
	Användning	F_ax,Rk [kN]	min. t [mm]	F_huvud,Rk [kN]	min. t för konstruktionsdel (under huvud) [mm]	F_lat,Rk [kN]	min. t för konstruktionsdelar [mm]
MTH25E	Fermacell an Stahl	0.85	-	0.95	12.5	1.8	12,5 mm Fermacell an ≥ 0,7 mm Stahl
MTH32E	Fermacell an Stahl	0.85	-	0.95	12.5	1.8	12,5 mm Fermacell an ≥ 0,7 mm Stahl

Karakteristiska kapaciteter på trä - DE

Art. nr.	Anslutning till trä
	Application	pull out		head pull trough		shear
	Application	F_ax,Rk [kN]	min. t [mm]	F_head,Rk [kN]	min. t of construction member (under head) [mm]	F_lat,Rk [kN]	min. t of construction members [mm]
MTH25E	Fermacell an Holz	0.6	13	0.95	12.5	0.7	12,5 mm Fermacell an ≥ 12,5 mm Holz
MTH32E	Fermacell an Holz	1.15	20	0.95	12.5	0.95	12,5 mm Fermacell an ≥ 20 mm Holz
