Spik och Skruv
Quik Drive Bandad Skruv
CBSDQ

Quik Drive - Fibercementskruv, borrwing

CBSDQ fibercementskruv har tagits fram för att underlätta montage av fibercementskivor mot stålkonstruktioner och för träpanel mot stålkonstruktion (max. 4 mm ståltjocklek).

Tekniskt datablad
CE-märkt
Användningsklass 2
Outdoor
QuickGuard
EPD
CBSDQ main image.jpg

Produktinformation

Bilder

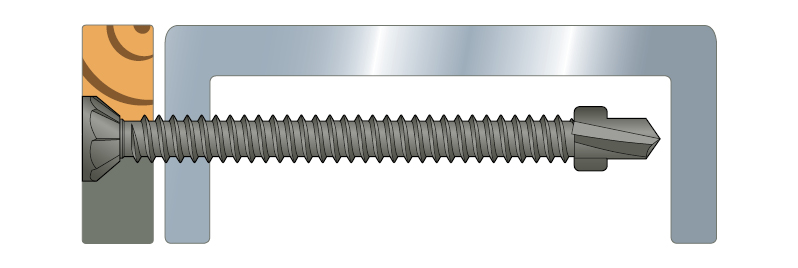

CBSDQ install image.jpg

Egenskaper

Material

  • Quik Guard® ytbehandling

Fördelar

  • Platt huvud för perfekt försänkning
  • Fin gängning för snabbare idragning i stål
  • Självborrande spets med vingar för snabb och exakt idragning i stål

Applikationer

Monteras på

  • Stålstrukturer (max. 4 mm tjocklek)

Fields of use

  • Konstruktioner och fogningar av trä eller fibercement på metallstrukturer
  • Fibercement på stål (Rekommenderad ståltjocklek: 0,9 - 2,5 mm)

Teknisk data

Dimensioner

CBSDQ dim image.jpg

Dimensioner

Art. nr. Huvuddiameter Ø [mm] Gäng-
dimension [mm] 		Skruv längd [mm] Antal skruvar/band Antal skruvar / förp. Kompatibla verktyg Rotationshastighet max. [tr/min]
CBSDQ41E8.44.241301500QDPRO51E / QDPRO64E / QDPRO76SKE2500
CBSDQ55E4.857301000QDPRO64E / QDPRO76SKE2500

Product Dimensions

Art. nr. Fastener dimensions [mm] TPI Borrpunkt Qty per Strip Qty per Box Recommended RPM Quik Drive-tillbehör Vikt [kg]
dh d l
CBSDQ41E8.44.24118#23015002500QDPRO51E / QDPRO64E / QD76KE0.004
CBSDQ55E4.85716#23010002500QDPRO64E / QD76KE0.006

Performance Values

Art. nr. Anslutningsdetaljer Anslutningsdetaljer – DE Utdragning Dra igenom Shear
Fax,Rk [kN] Fhuvud,Rk [kN] Min huvuddel
Materialtjocklek [mm] 		Flat,Rk [kN] Delar Delar - DE
CBSDQ41EFibre Cement Board to SteelFaserzementplatten an Stahl3.650.35120.9512mm FCB to 3mm Steel12 mm FCB an 3 mm Stahl
CBSDQ55EFibre Cement Board to SteelFaserzementplatten an Stahl3.650.35120.9512mm FCB to 3mm Steel12 mm FCB an 3 mm Stahl
  1. All wood C24 grade
  2. All steel in strength class S275

Prestanda-värden LGS

Art. nr. Elementets tjocklek [mm] Säker arbetsbelastning [kN] Karakteristiska laster [kN]
Huvuddragning Shear Tension Head Pull-Through Shear Tension
CBSDQ41E1.20.810.81.21.61.2
CBSDQ55E1.60.81.11.21.21.71.9

Head pull-through based upon 12mm Fibre Cement Board

Certifiering

Teknisk dokumentation DoP

se-dop-h19-0017-s1-0.pdf (671.87 KB)

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
