TU Plug

Nylonplugg

TU nylonplugg är en mångsidig plugg för enklare förankring i fasta och ihåliga material.

Tekniskt datablad

Produktinformation

Bilder

Egenskaper

Material

Nylon

Fördelar

Flexibel användning för lätta installationer
Anti-rotationsvingar
Stor expansion

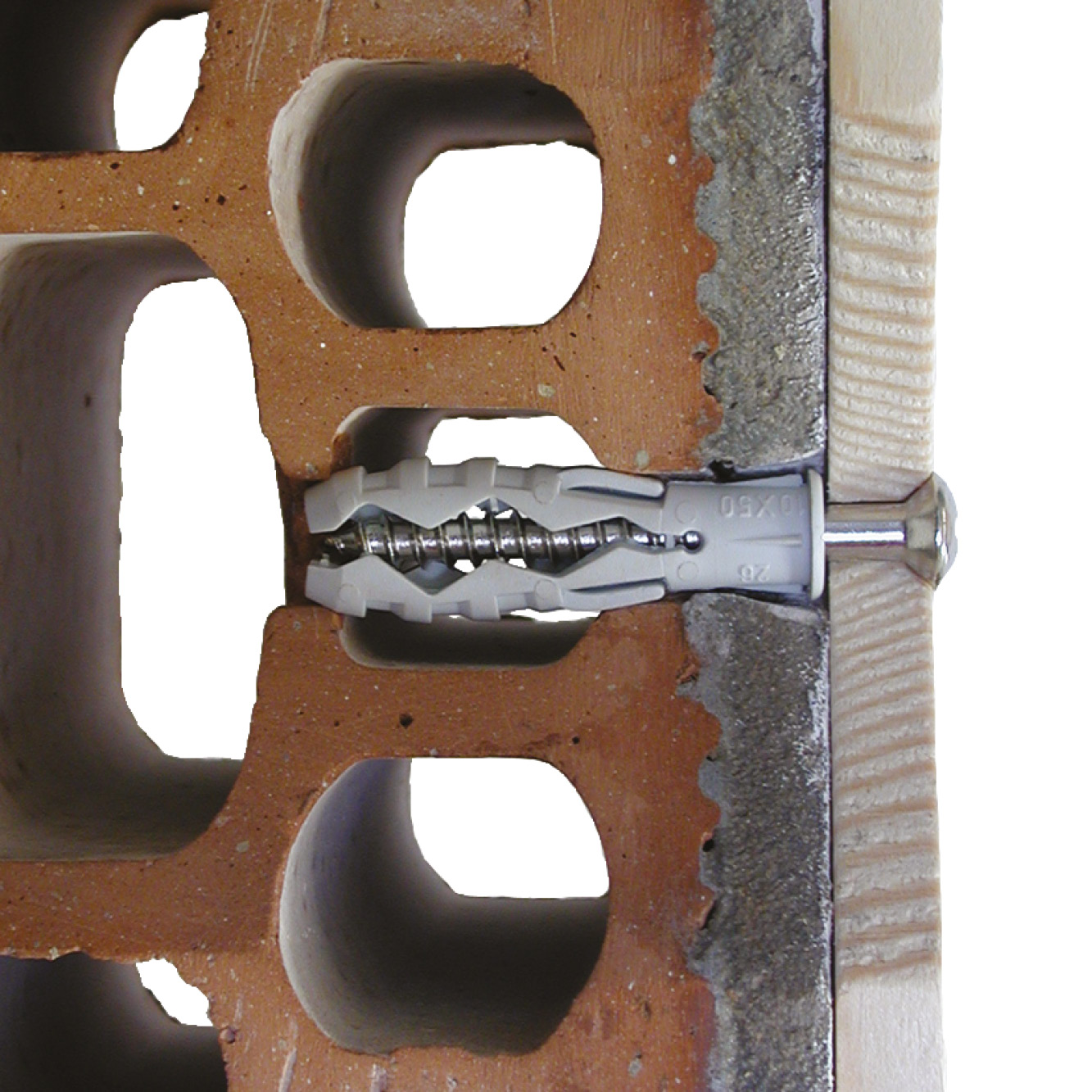

Applikationer

Användningsområden

Träribbor
Lätta inredningsdetaljer
Skyltar

Lämplig för

Osprucken betong
Massivt tegel
Håltegel (delvis lämplig)
Lättklinkerbetong (delvis lämplig)
Lättbetong
Massiva stenmaterial

Teknisk data

Dimensioner

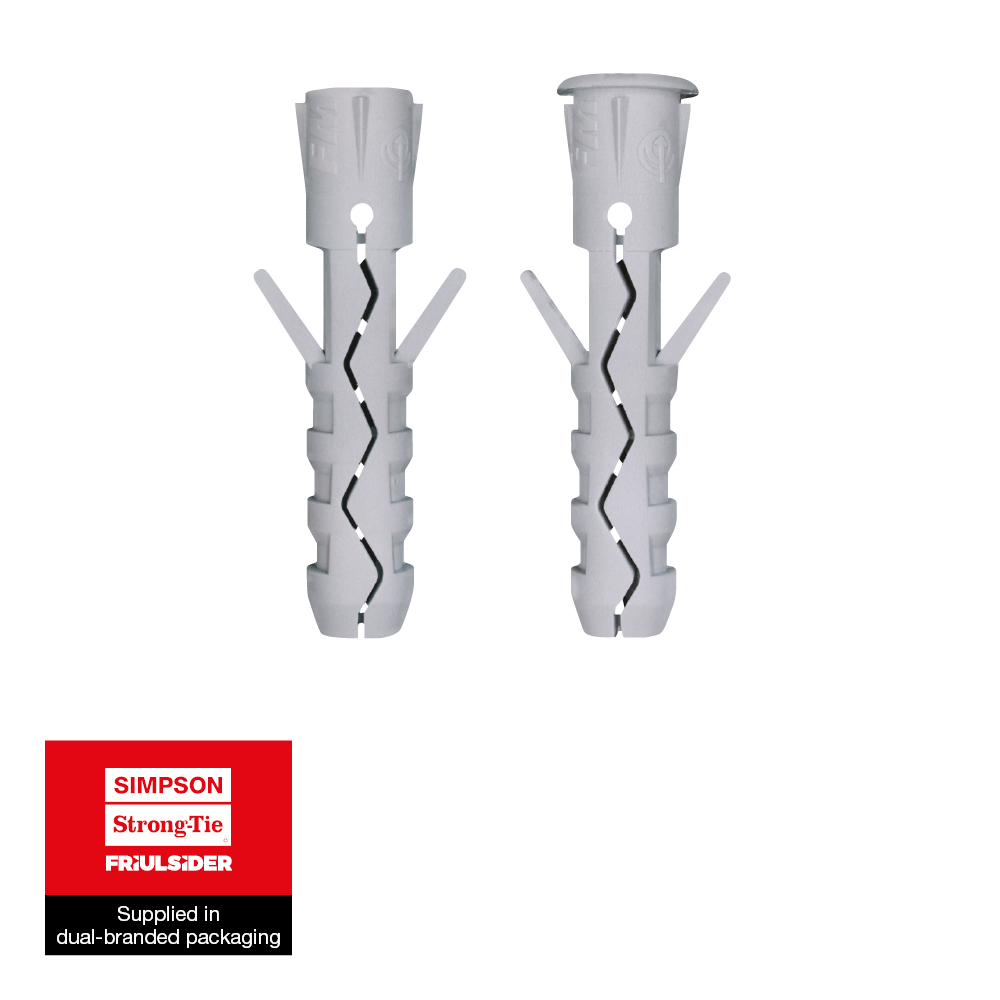

Produktdimension – Nylonplugg – Kantplugg

Table "Produktdimension – Nylonplugg – Kantplugg" cannot be displayed : no references available.

^*Previous version geometry

Produktdimension – Nylonplugg – Kantlös plugg

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Min. håldjup [h₁] [mm]	Nominellt infästningsdjup [h_nom] [mm]	Min. stödtjocklek [h_min] [mm]	Min. skruvdiameter [d] [mm]	Max. skruvdiameter [d] [mm]	Qty per box	Antal per ytterförpackning
6010100402000	TU	Ø4x20*	30	20	40	2	3	300	9600
6010101608000	TU	Ø16x80*	100	80	160	12	14	15	120

^*Previous version geometry

Produktdimension – Plugg i polypropen – Plugg med kant

Table "Produktdimension – Plugg i polypropen – Plugg med kant" cannot be displayed : no references available.

^*Previous version geometry

Produktdimension – Polypropenplugg – Plugg utan kant

Table "Produktdimension – Polypropenplugg – Plugg utan kant" cannot be displayed : no references available.

^*Previous version geometry

Rekommenderade laster – TU-plugg med träskruv

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Rekommenderad kapacitet
			TU-plugg med träskruv
			Skruvdiameter	Spänning - N_rec [kN]					Skärkraft - V_rec [kN]					Characteristic edge distance [ccr,N] [mm]	Karakteristiskt avstånd (5) - Scr,N [scr,N] [mm]
			Skruvdiameter	Concrete C20/25	Solid brick	Porbetong G4	Hålformad lersten dubbel UNI	Cellformad lersten	Concrete C20/25	Massiv tegelsten	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Characteristic edge distance [ccr,N] [mm]	Karakteristiskt avstånd (5) - Scr,N [scr,N] [mm]
6010100402000	TU	Ø4x20*	-	-	-	-	-	-	-	-	-	-	-	-	-
6010101608000	TU	Ø16x80*	12	3.64	-	-	-	-	4.2	-	-	-	-	-	-

*These values are for guidance only

Rekommenderade laster – TU-plugg med spånskruv

Art. nr.	Produktreferens	Hålets diameter x ankarlängd [d_oxL] [mm]	Rekommenderad kapacitet
			TU-plugg med spånskruv
			Skruvdiameter	Tension - N_rec [kN]					Shear - V_rec [kN]					Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
			Skruvdiameter	Concrete C20/25	Solid brick	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Concrete C20/25	Solid brick	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
6010100402000	TU	Ø4x20*	-	-	-	-	-	-	-	-	-	-	-	-	-
6010101608000	TU	Ø16x80*	-	-	-	-	-	-	-	-	-	-	-	-	-

*These values are for guidance only

Produktdimension – D.I.Y

Table "Produktdimension – D.I.Y" cannot be displayed : no references available.
