Byggbeslag
Vinkelbeslag
AB55365

Minivinlel

AB55365 vinkelbeslag används vid små virkesdimensioner till balkbalkfogar eller till fog mellan träbalk och betong. Det ska alltid användas två vinkelbeslag per fog.

AB55365 finns även i rostfritt för utomhusbruk.

Tekniskt datablad
Användningsklass 2
Användningsklass 2
EPD
EPD
Electrogalvanized steel Z275
Electrogalvanized steel Z275

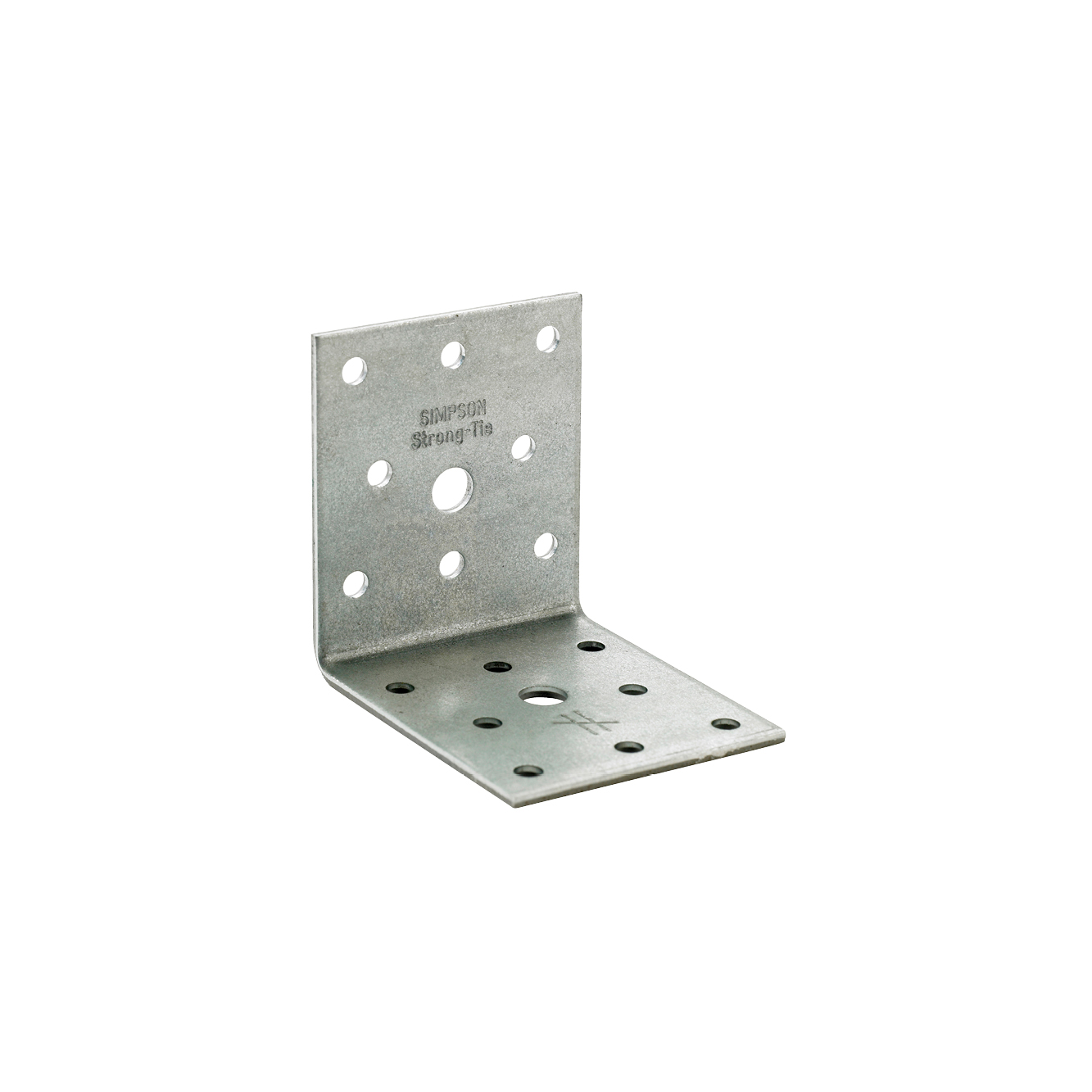

AB55365 main image

Produktinformation

Bilder

AB55365 beam beam montage

Egenskaper

Material

Stålsort:
S250 GD + Z275 enligt DIN EN10346
Korrosionsskydd:
275 g/m2 på båda sidor – motsvarar en zinktjocklek på cirka 20 μm

Fördelar

  • Förbindelse med en mängd olika skrivar, spikar och mekaniska ankare.

Applikationer

Monteras på



  • Massivt trä, lamellbalkar, trämaterial, betong, stål

Användningsområde

  • Trä-Trä, Betong-Betong eller Trä-Betong Fogningar

Teknisk data

Mått

Dimensioner

Mått
Mått
ReferensMått
OtherMått[mm]Hål, flik AHål, flik B
Antal per förp.Vikt[kg]A[mm]B[mm]C[mm]t[mm]RundRund
-[mm]Ø8.5[mm]-[mm]Ø8.5[mm]
AB55365100.00.136565552.58181

Montage

Montage

Montage

  • Fäste utförs med hjälp av spik CNA4,0xℓ eller skruvar CSA5,0xℓ.
  • För fästning på betong eller stål används bultankare.
AB55365 beam beam montage

Certifiering

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD och BIM-bibliotek

2D

AB55365

3D

AB55365

3D Simplified

AB55365

ZIP-paket
