TMC

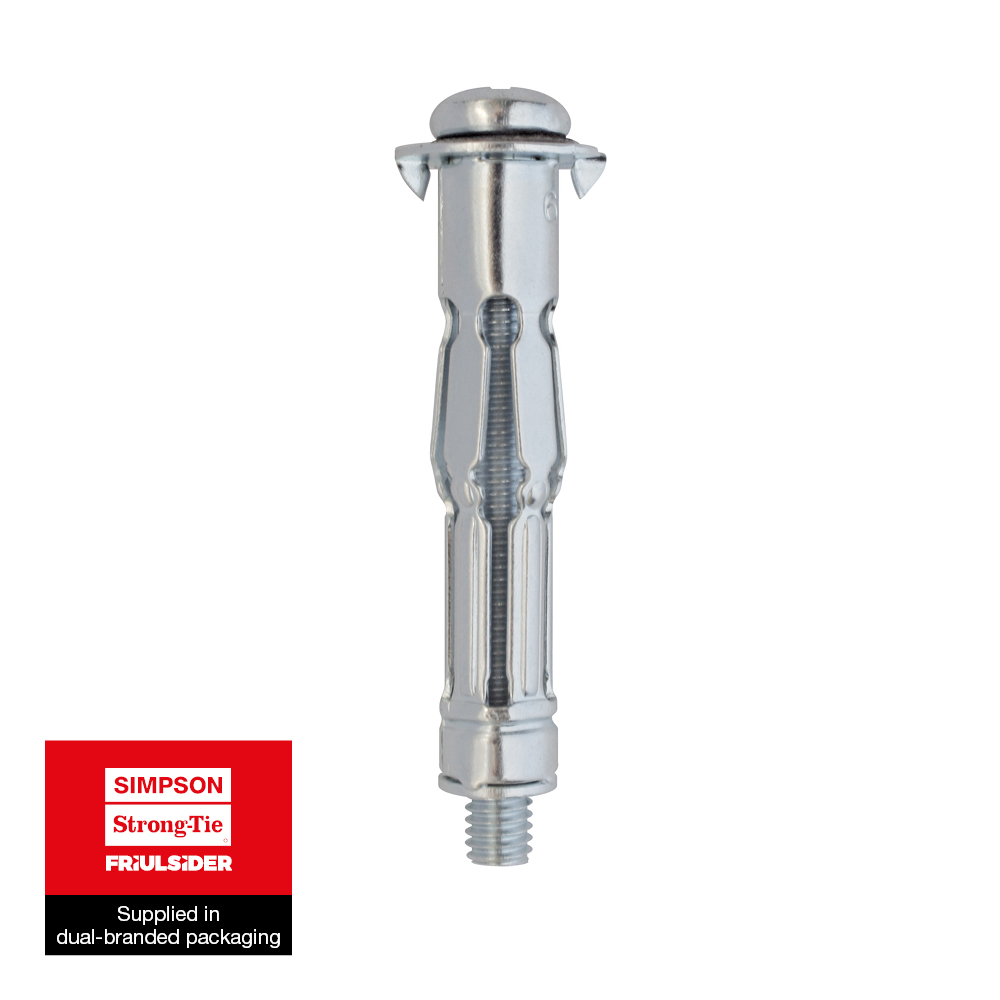

Metallexpander

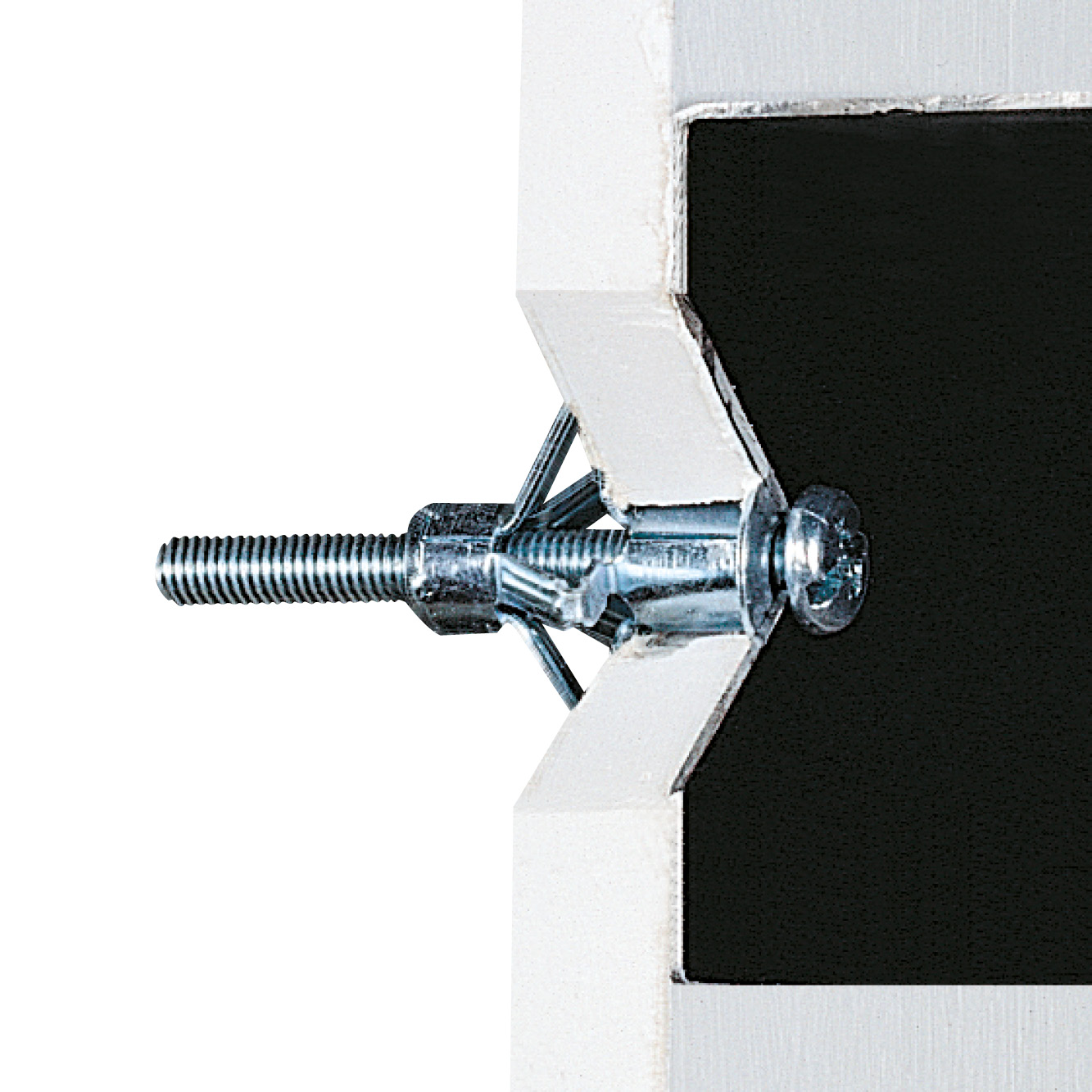

TMC metallexpander i storlekarna Ø10 och Ø12 används för infästning i gipsväggar och andra ihåliga material. Efter montage kan föremålet monteras och demonteras med den medföljande metriska skruven.

Användningsklass 2
Elgalvaniserat stål
Indoor

Produktinformation

Bilder

Egenskaper

Material

  • Stål
  • Elförzinkad

Fördelar

  • Bred fläns för att dölja eventuella skador runt hålet i gipsväggen
  • Användning av ett montageverktyg förhindrar överspänning av expandern

Applikationer

Användningsområden

  • Elektriska komponenter
  • Radiatorfästen
  • Rörklämmor

Lämplig för

  • Cellblock (delvis lämpligt)
  • Gipsskivor
  • Skivor

Teknisk data

Dimensioner

Product Dimensions

Art. nr. Produktreferens Skruvmått [dxLv] [mm] Hålets diameter [do] [mm] Plugglängd [Ø x L] Min. väggtjocklek [hmin] [mm] Max. väggtjocklek [hmax] [mm] Qty per box Antal per ytterförpackning Vikt [kg]
7500100505800TMCM5x601010x535185010000.017
7500100605800M6x601212x535185010000.022

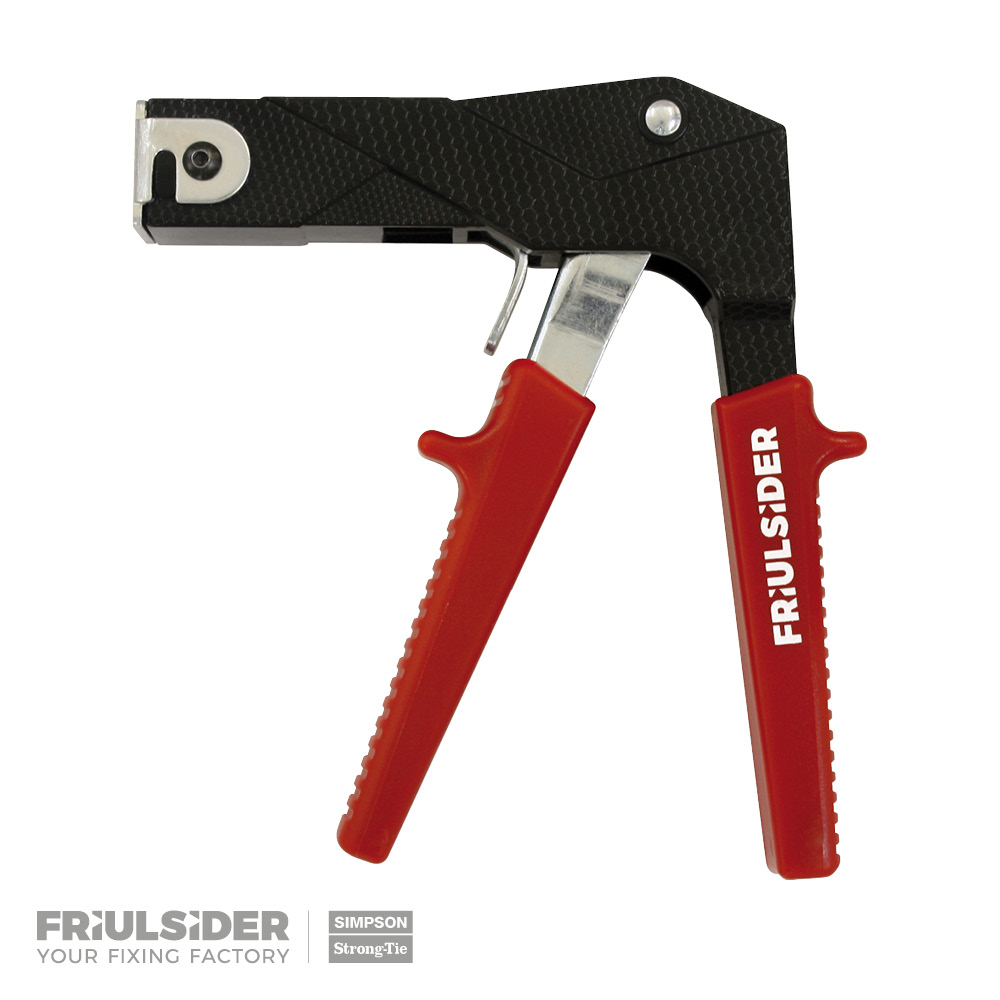

TMC-inställningsverktyg

Table "TMC-inställningsverktyg" cannot be displayed : no references available.

Rekommenderade kapaciteter

Art. nr. Produktreferens Skruvmått [dxLv] [mm] Rekommenderad kapacitet Installationsdata
Spänning - Nrec Skärkraft - Vrec Kantavstånd [ccr,N] [mm] Avstånd(5) - Scr,N [scr,N] [mm] Max vridmoment [Nm]
Gipsskiva 12,5 mm Gipsskiva 2 x 12,5 mm Cellformad som lersten Plasterboard 12,5 mm Plasterboard 2 x 12,5 mm Cellformad lersten
7500100505800TMCM5x600.12-0.180.2-0.2575751.5
7500100605800TMCM6x600.16-0.20.25-0.385853

*These values are for guidance only

Produktdimension – D.I.Y

Table "Produktdimension – D.I.Y" cannot be displayed : no references available.

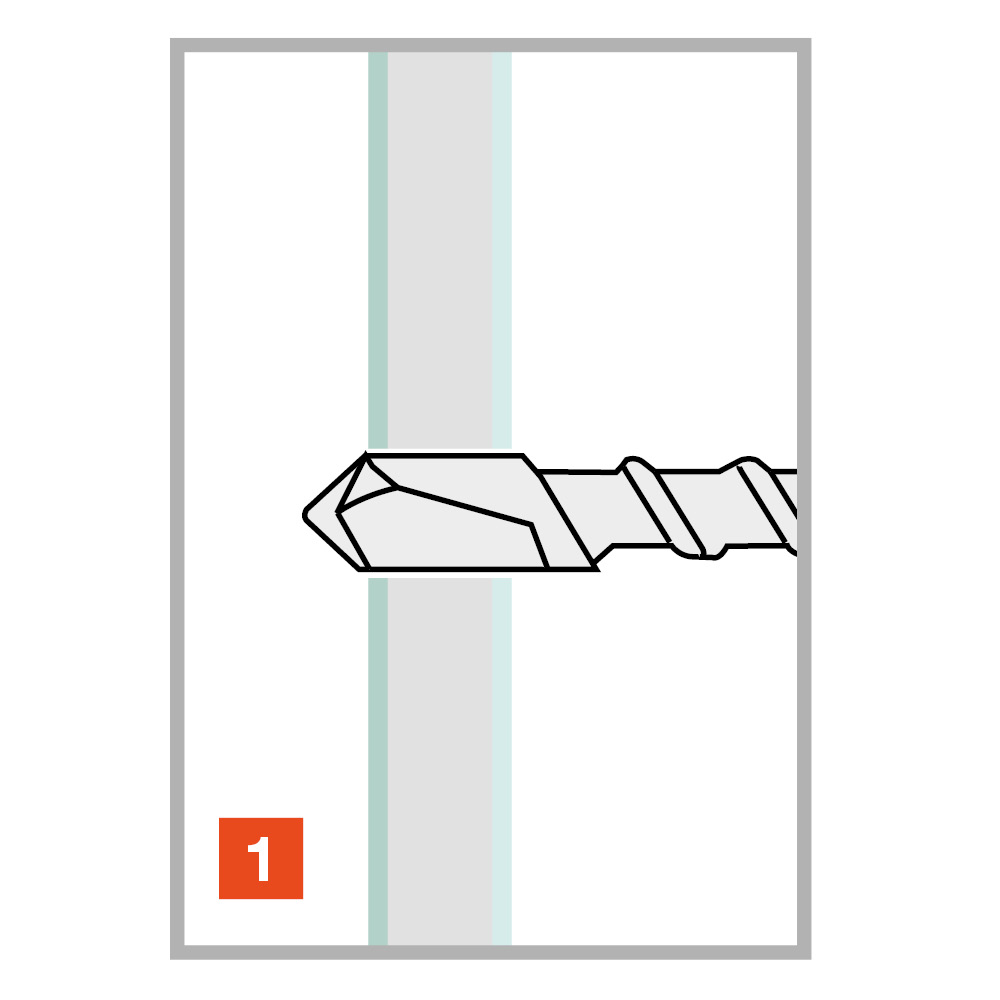

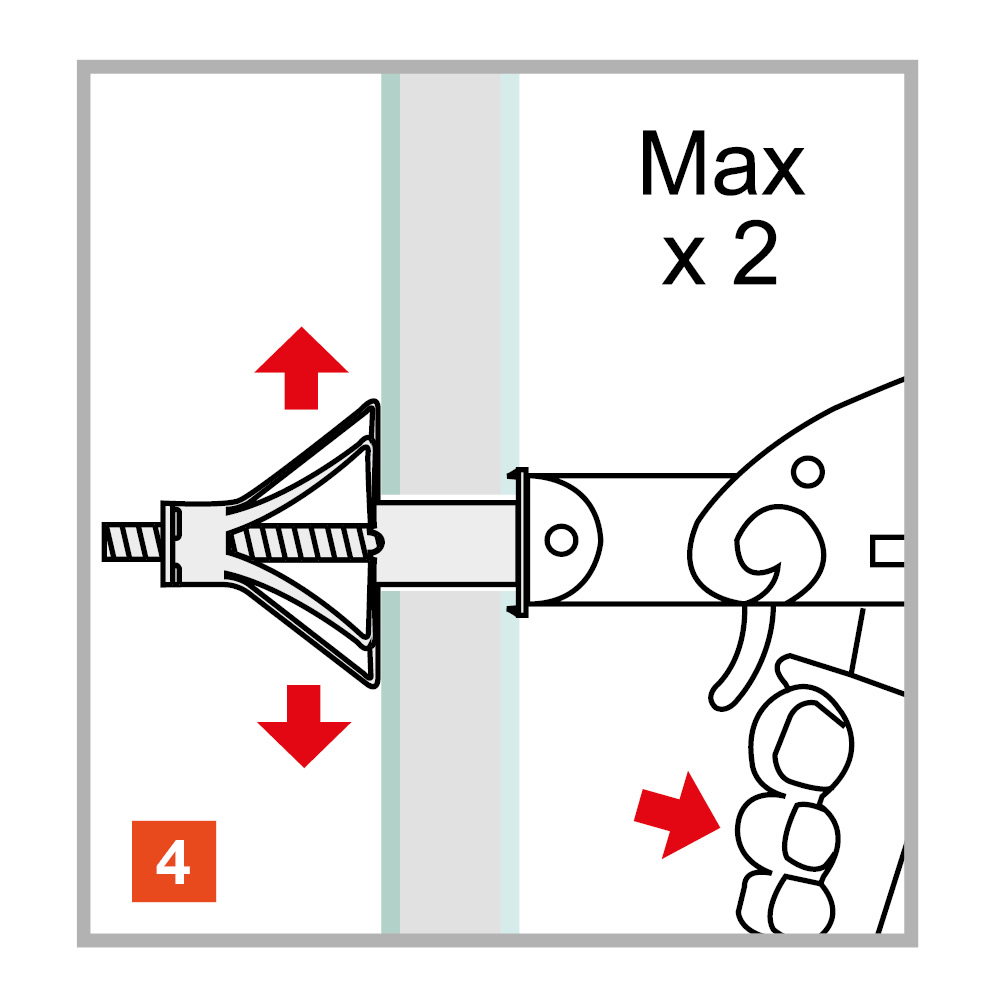

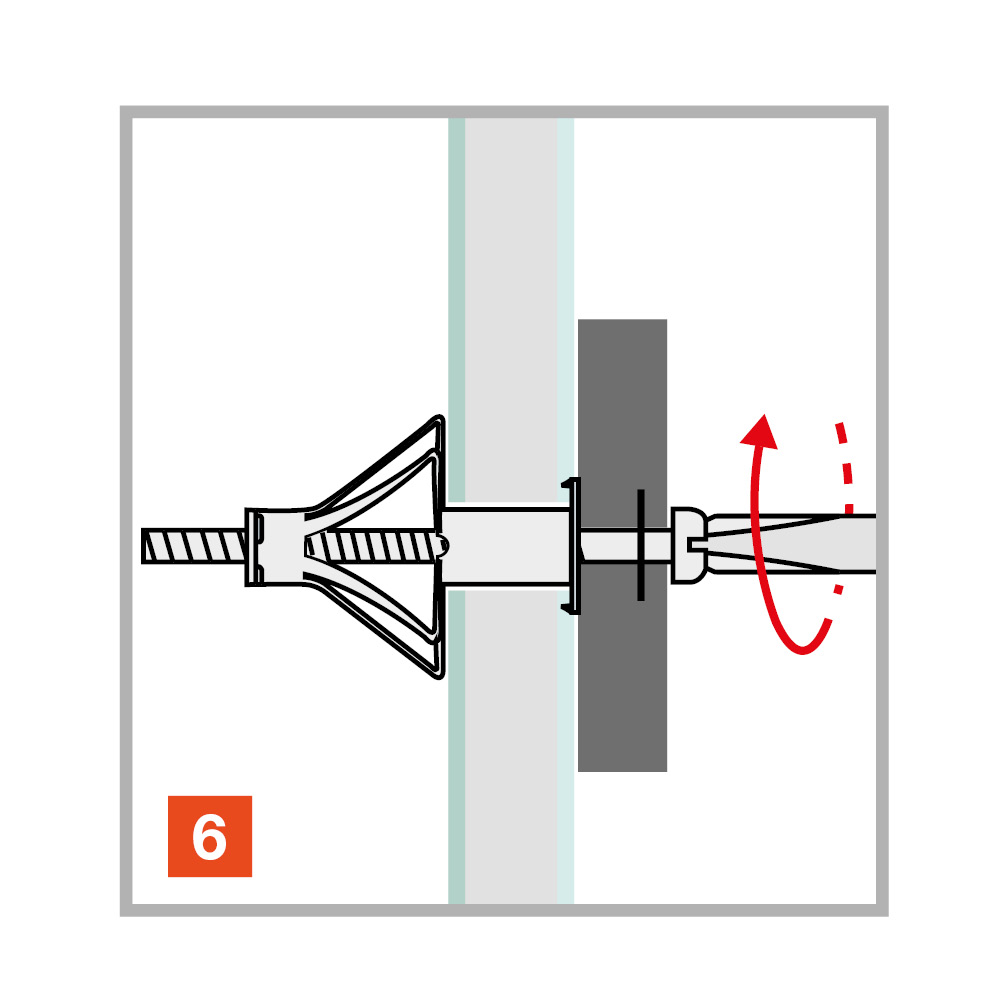

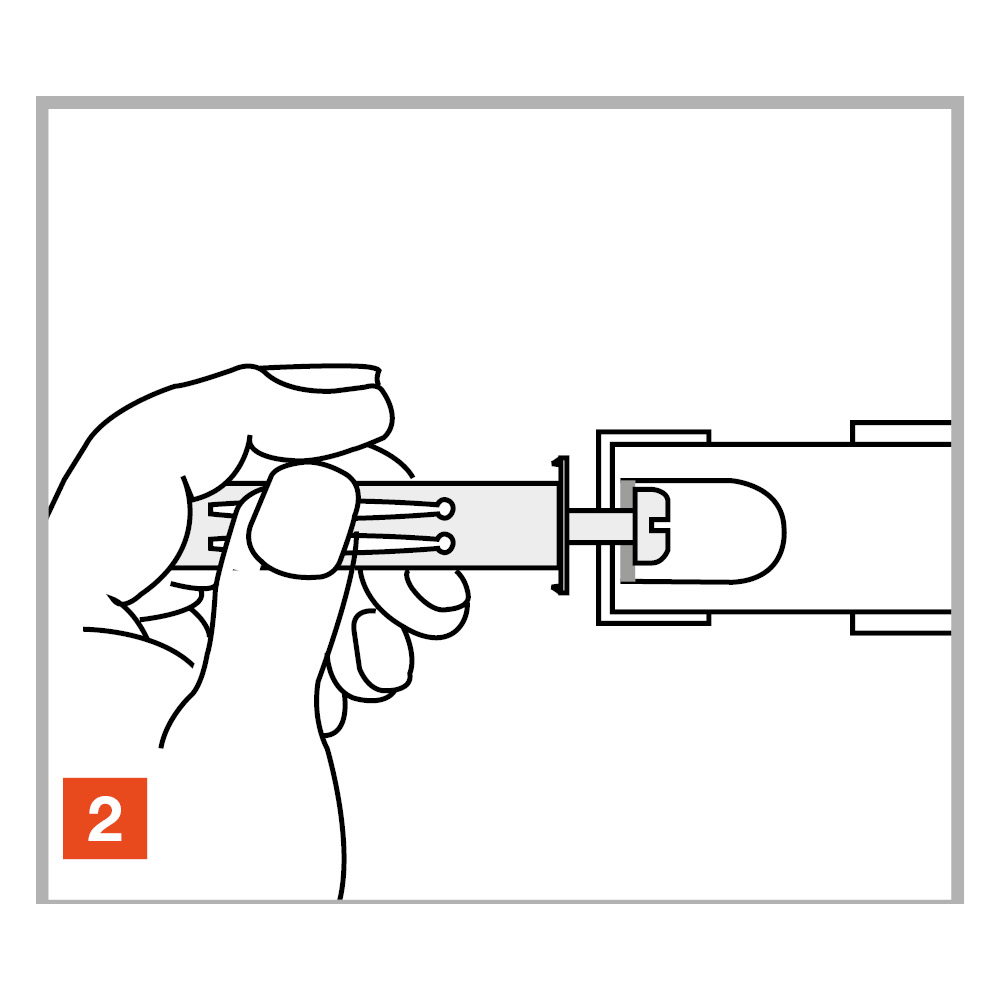

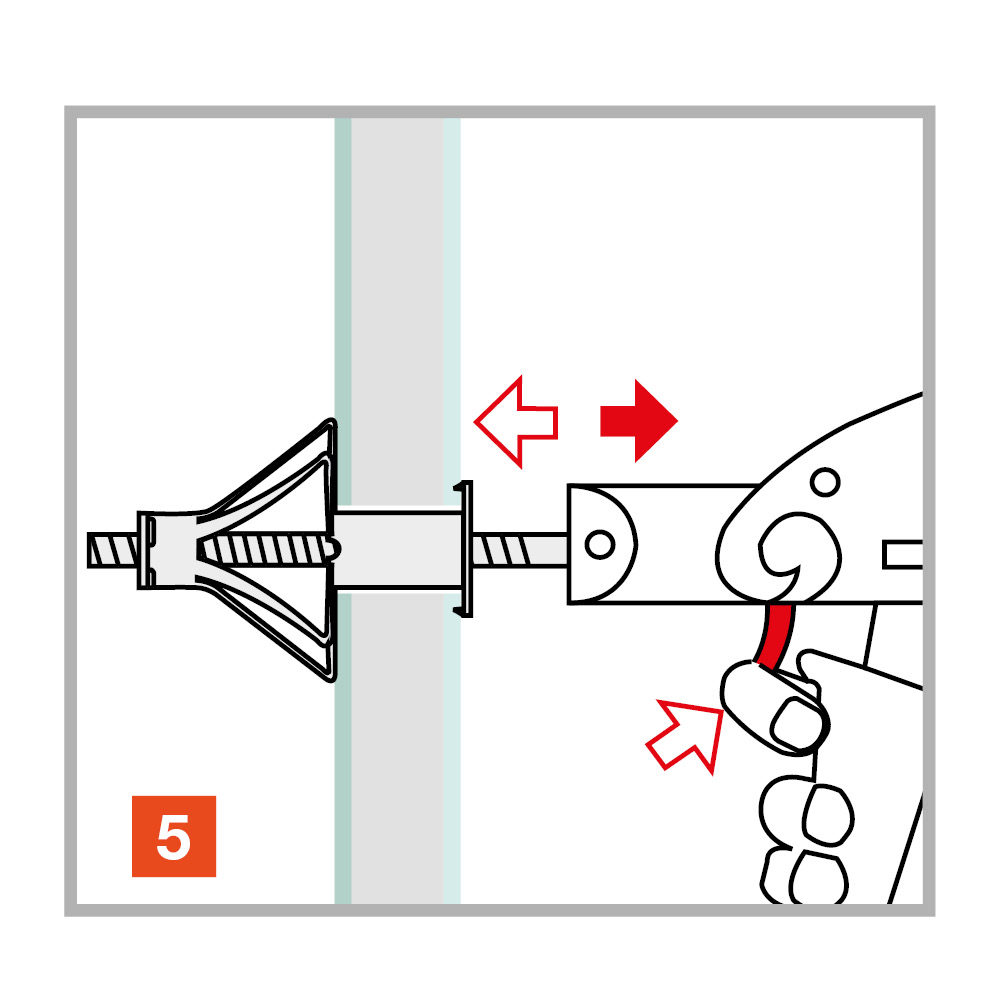

Montage

ZIP-paket
